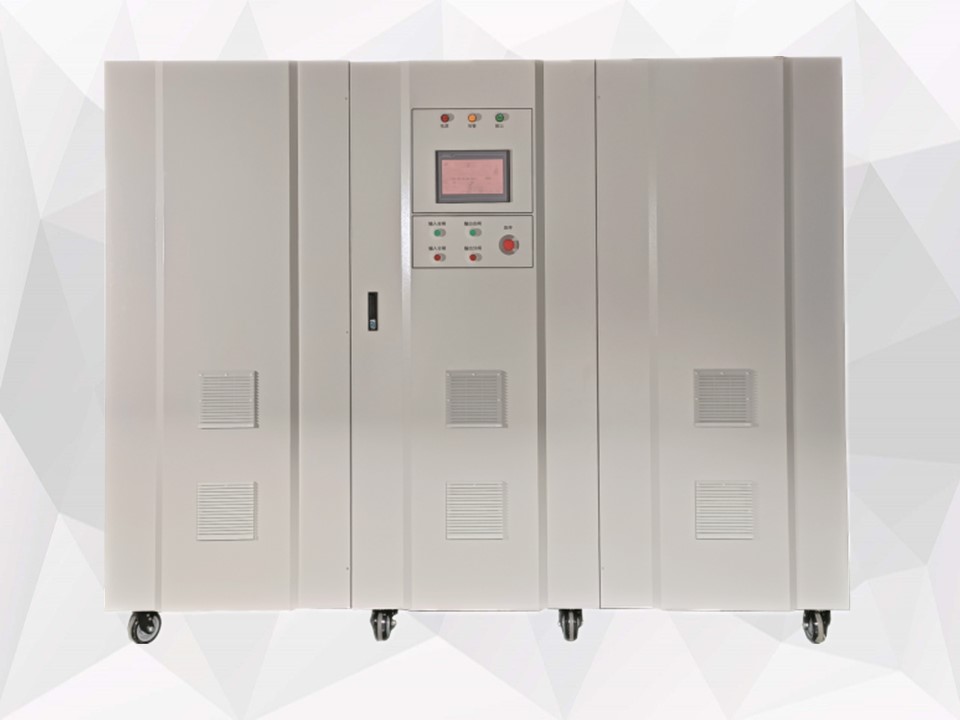

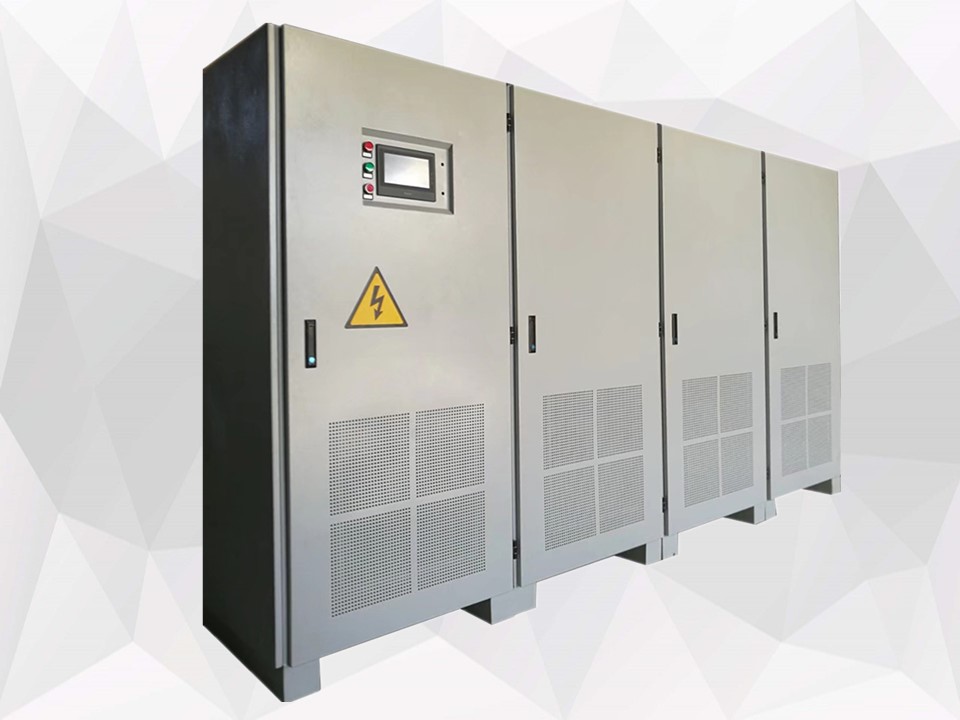

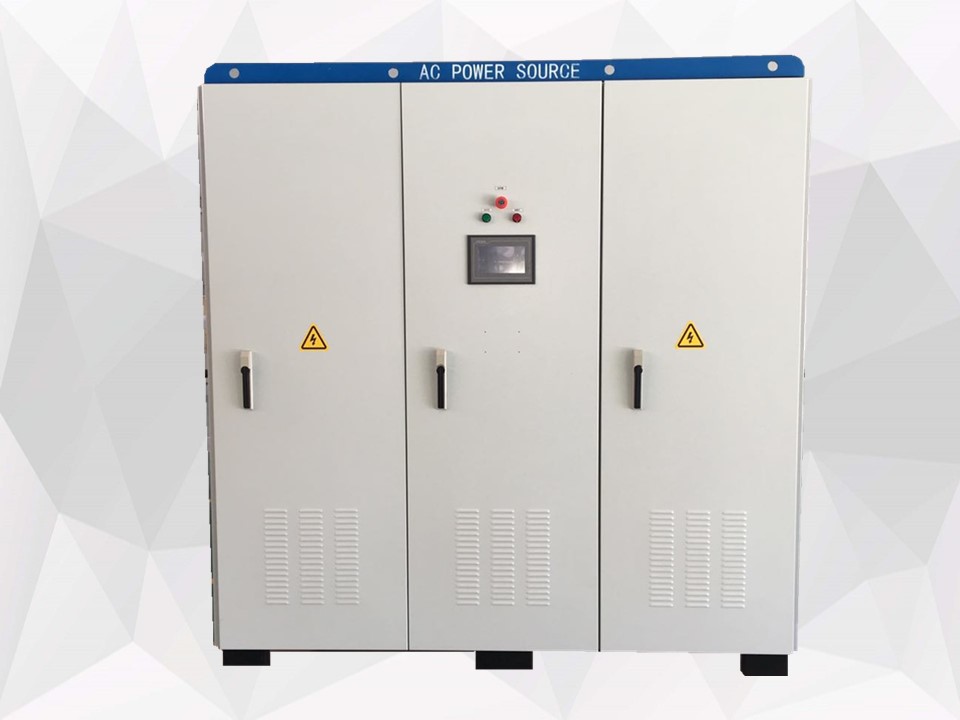

航空400HZ中频静变电源（三相）

一、简介本系列产品采取电力电子变换和智能控制技术，主要为飞机及机载设备地面供电、军用电子电气设备测试需要而设计的高性能电源。二、适用场合主要用于飞机及机载设备、雷达、导航等400Hz供电要求场合，是传统发电机组变频电源的换代产品。用户为航空研究所、军工厂、部队、民

立即咨询

联系热线 0531-68684888

一、简介
本系列产品采取电力电子变换和智能控制技术，主要为飞机及机载设备地面供电、军用电子电气设备测试需要而设计的高性能电源。

二、适用场合
主要用于飞机及机载设备、雷达、导航等400Hz供电要求场合，是传统发电机组变频电源的换代产品。用户为航空研究所、军工厂、部队、民航等客户群体，应用在实验室、电气车间、计量检测室、飞机机库、停机坪等场合。

三、执行标准
GJB181A-2003 飞机供电特性
GJB572A-2006 飞机外部电源供电特性及一般要求
MH/T6018 地面静变电源
MIL-STD-704E 飞机供电特性
四、技术特点
1、三相独立设计，每相均可单独可调；
2、电缆压降自动补偿功能；
3、高亮度液晶显示，优化人机对话界面，操作简单；
4、输出截流功能，可以适应冲击型负载启动要求；
5、采用高频开关变换技术，多环控制，输出波形品质高、响应时间快、动态特性好；
6、开机自检功能，保证运行过程稳定、可靠；
7、优越的过载能力设计，能满足不同负载的工作要求；
8、优化风道设计，提高了电源散热能力，减少热损耗，延长了产品寿命。
五、技术参数

产品技术参数（500VA-6kVA）

参数型号		NH400- 13005	NH400- 13010		NH400- 13020	NH400- 13030	NH400- 13060
输出容量		500VA	1kVA		2kVA	3kVA	6kVA
输出功率因数		0.8
工作方式		SPWM方式，正弦波输出。
电源输入		单相AC220V±15% 50/60Hz±5%
输出相数		三相四线
输出频率		范围：300～500Hz,调节步幅为1Hz；额定：400Hz
频率精度		≤0.1%
频率稳定度		≤0.01%
输出相电压		额定：115V，范围：1.0～150.0V，调节步幅为0.1V
源电压效应		≤1%
负载效应		≤1%
输出电压失真度		≤2.0%（阻性负载，额定频率和电压下）
三相相位差		120º±2º
电压不平衡度		≤1%
动态特性		100%突加突卸负载，电压突变≤5%，恢复时间20ms。
保护装置		短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。
过流（过载）保护特性		105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。
记忆功能		自动记忆上次启动运行参数
预置功能		在待机状态时，可预置输出频率、输出电压等参数。
在线调整功能		在运行状态时，可在线调整输出频率、输出电压。
通信接口		可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。
输出 /显示精度	电压	分辨率：0.1V 精度：±(0.5%×读数值+0.1%×满量程值)
	电流	分辨率：0.01A 精度：±（0.5%×读数值+0.1%×满量程值）
	功率	分辨率：1W 精度：±1%（功率因数0.8以上）
显示方式		LED显示
效率		≥80%					≥85%
噪声等级		≤60dB
外形尺寸宽×深×高(mm)		482530265（6U）		482530265（6U） 410560650			460680830
工作环境		温度：0～40℃ 相对湿度：≤90%RH

产品技术参数（10kVA-200kVA）

参数型号		NH400-
		33 100	33 150	33 200	33 300	33 450	33 600	33 750	33 1000	33 1500	33 2000
输出容量（kVA）		10	15	20	30	45	60	75	100	150	200
输出功率因数		0.8
工作方式		SPWM方式，正弦波输出。
电源输入		三相四线AC380V±15%；50/60Hz±5%。
输出相数		三相四线
输出频率		范围：300～500Hz,调节步幅为1Hz；额定：400Hz
频率精度		≤0.1%
频率稳定度		≤0.01%
输出相电压		额定：115V，范围：1.0～150.0V，调节步幅为0.1V
源电压效应		≤1%
负载效应		≤1%
输出电压失真度		≤2.0%（阻性负载，额定频率和电压下）
三相相位差		120º±2º
电压不平衡度		≤1%
动态特性		100%突加突卸负载，电压突变≤5%，恢复时间20ms。
保护装置		短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。
过流（过载）保护特性		105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。
记忆功能		自动记忆上次启动运行参数
预置功能		在待机状态时，可预置输出频率、输出电压等参数。
在线调整功能		在运行状态时，可在线调整输出频率、输出电压。
通信接口		可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。
输出 /显示精度	电压	分辨率：0.1V 精度：±(0.5%×读数值+0.1%×满量程值)
	电流	分辨率：0.01A/0.1A 精度：±（0.5%×读数值+0.1%×满量程值）
	功率	分辨率：1W 精度：±1%（功率因数0.8以上）
显示方式		LED显示，可选配彩色触摸屏显示
效率		≥85%
噪声等级		≤65dB						≤70dB
外形尺寸宽×深×高(mm)		5108501000				1000780 1250		1200700 1320		1340740 1500
工作环境		温度：0～40℃ 相对湿度：≤90%RH

备注：接受大功率及非标产品的特殊定制；接受特殊定制。
