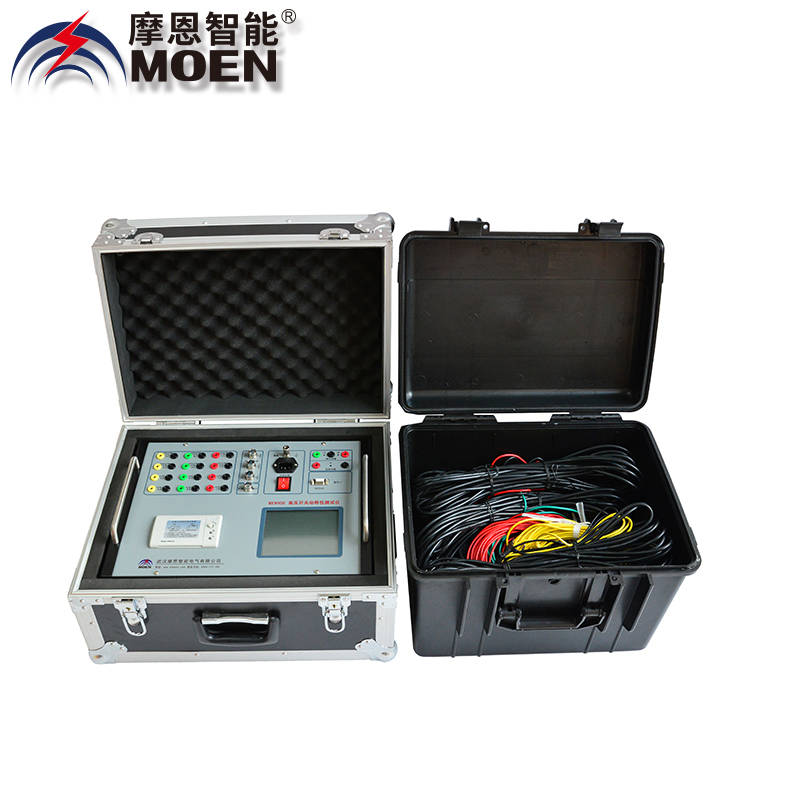

原标题：高压开关动特性测试仪MOEN-5129

武汉摩恩是从事电气设备设计、制造的专业化公司，原创内容，禁止转载！

MOEN-5129高压开关动特性测试仪功能特点

1.适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

2.测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。

3.抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。

4.动阻测试：断口模拟电压信号采集，配6路合闸电阻测试

5.位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。

6.操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。

7.同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。

8.操作界面：5.7″黑白大屏幕触摸屏，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。

9.字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。

10.定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。

11.录波功能：12路普通金属触头通断、6路合阻触头、线圈电压、电流；行程、速度时间波形。

12.宽幅打印：下位机内置宽幅高速热敏打印机，顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。

13.数据通讯：可采用USB或RS232通讯，配置PC机上位操作软件，可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。

MOEN-5129高压开关动特性测试仪技术指标

1.结构尺寸：型式：顶开便携式（卧式、车载式尺寸不同）

2.外形尺寸：402mm×286mm×160mm；主机重量：10kg

3.使用环境：环境温度：-10℃～50℃；相对湿度：＜80%

4.工作电源：电压：AC220V±10%；频率：50Hz±5%

5.安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA

介电强度：AC1500V50Hz，1min（电源进线对机壳）

6.直流电源：调整范围：30～250V

准确度: ±（1%读数+1个字）

负载变化率：≤1%

额定电流：10A

最大瞬时电流：15A

7.测试通道：时间断口：金属触头12路25V，限流60mA（标配）

合阻触头6路25V，限流100mA

位移传感器：1路

8.时间测试：范围：0.1ms～3000ms（上位机PC机数据管理软件可扩展至12s）

合阻预时：0-999.9ms

准确度：±（0.1%读数+2个字）

分辨率：0.1ms

9.合闸电阻：范围：10～10KΩ

准确度：±5%读数+1个字（从50Ω～5KΩ）

分辨率：1Ω

10.行程测试：范围：0～1000mm

准确度：±（1%读数+1个字）

分辨率：0.1mm

11.速度特性: 范围：0.01～20.00m/s

准确度：±（1%读数+1个字）

分辨率：0.01m/s

12.电压特性：范围：30-250V

准确度：±（1%读数+1个字）

分辨率：1V

13.电流特性：范围：0.1A～15A

准确度：±（2%读数+1个字）

分辨率：0.01A

14.图形显示：每路0.1ms的数值

15.同步触发：电压：30-250V

电流:0.1-10A(15A)

16.传感器：位移变化

17.断口：信号跳变

因为商品会升级变动，请以武汉摩恩官网的参数为准！返回搜狐，查看更多
