茂睿芯（深圳）科技有限公司创立于2017年，致力于高性能模拟和混合信号集成电路设计、研发、销售与技术服务，总部设在深圳市蛇口前海自贸区，在华北、华东和西北分别设立了研发中心和办事处。公司核心成员都曾有在欧美及国内一流半导体公司长期工作的阅历和经验，在通信、工业以及消费类电源领域业绩卓著，具有良好的市场开拓能力。

茂睿芯特色差异化的产品定位于高性能电源管理，目前在大功率PD快充、数据中心电源、新能源BMS、充电桩模块等应用中取得国内领先模拟芯片品牌地位。

从2017年推出旗下首款同步整流产品以来，茂睿芯目前已有5条量产的产品线，分别是同步整流、驱动器、负载开关、AC-DC、DC-DC，2021年还新增了PoE和PFC两条产品线，目前正处于样品阶段。

茂睿芯AC-DC电源芯片介绍

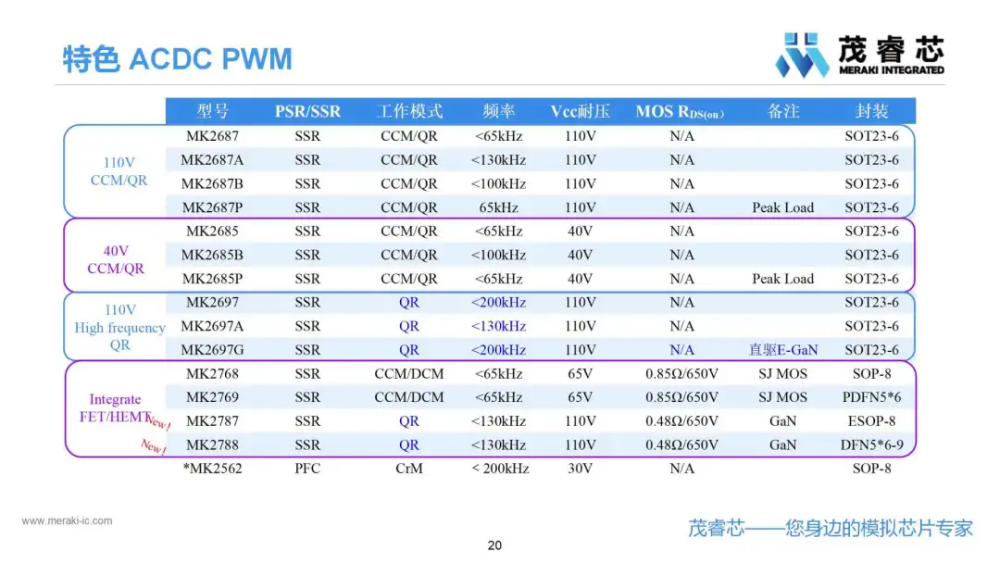

茂睿芯AC-DC电源芯片主要可以分为四大类，分别是110V耐压适用于CCM/QR模式的控制器、40V耐压适用于CCM/QR的控制器、110V耐压高频QR控制器，以及集成功率器件的控制器。此外还推出了一款PFC控制器MK2526，满足大功率快充市场的应用需求。

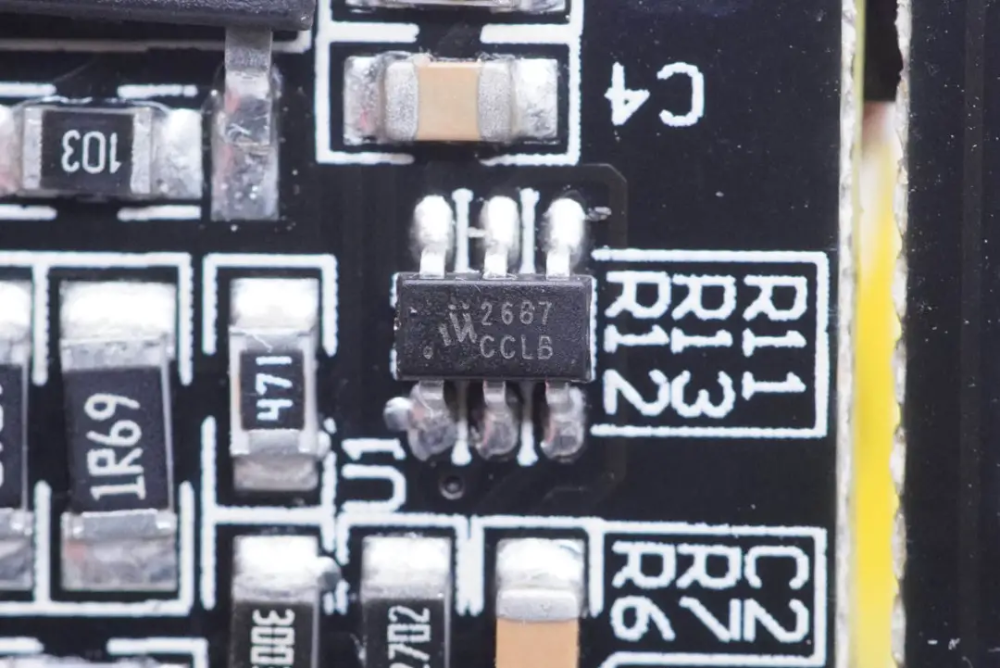

其中MK2687系列的110V Vcc耐压性能可以优化PD辅助供电设计，支持USB PD PPS 3.3V-20V的输出变化过程，无需额外的稳压电路。同时应用了自主专利技术，能够显著降低开机时原副边功率管的电压尖峰，提高系统可靠性，目前已经在多个客户实现量产。

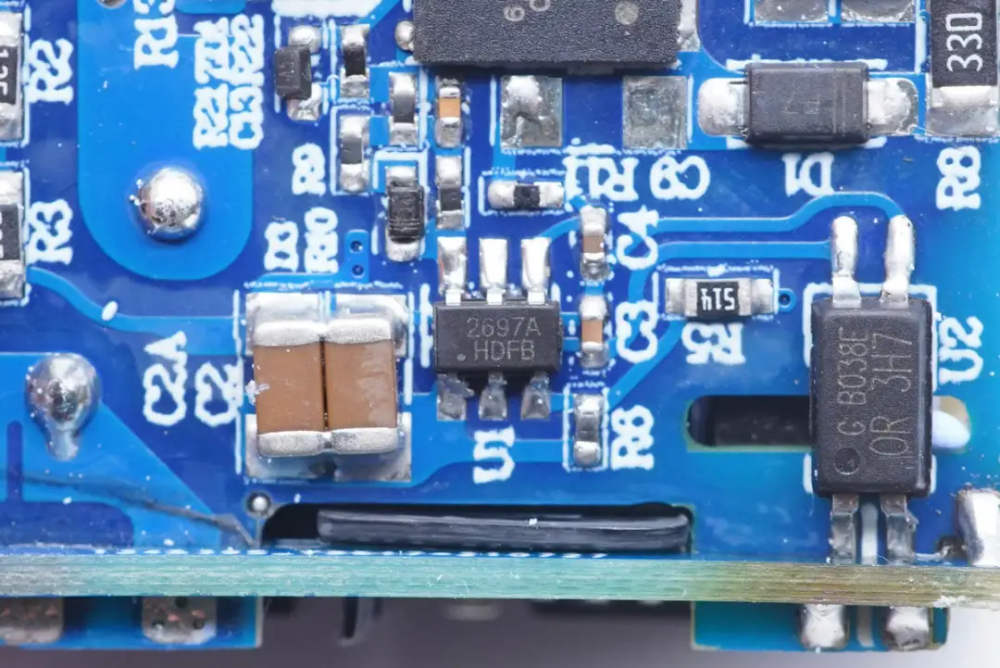

茂睿芯MK2697系列是高频QR反激控制器，适用于氮化镓快充设计，支持直驱GaN功率器件。其同样具备很宽的VCC工作电压范围(9V-90V)，可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。

由于PD快充有多个不同的输出电压，因此MK2697采用了自适应的多模式，在不同负载以及不同输出下，调整工作于DCM/QR。在轻载时则会工作于burst模式，以提升效率。

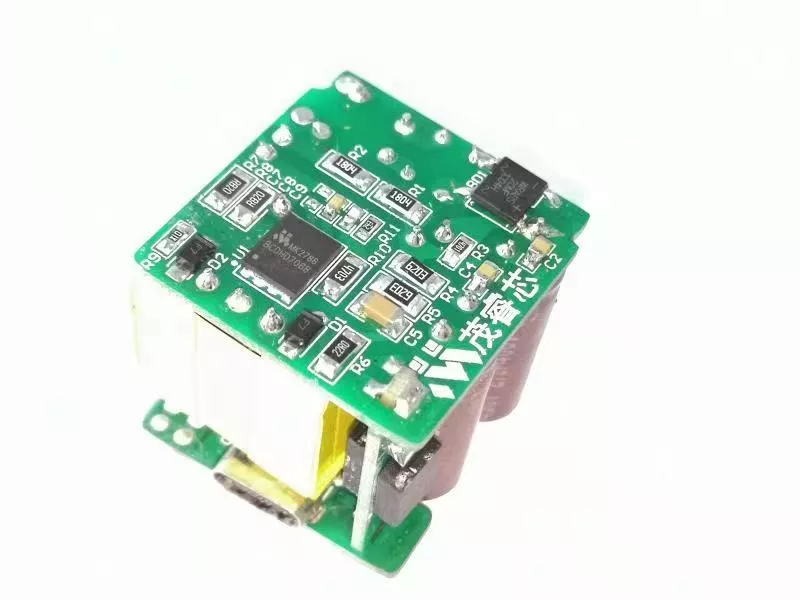

在内置功率器件的控制器方面，茂睿芯有内置硅MOS和内置GaN两种形式。其中MK2787/MK2788是茂睿芯重磅推出的33W合封氮化镓芯片，MK2787采用ESOP-8封装设计，MK2788采用DFN5x6封装设计，方便客户选用。

MK2787/MK2788采用茂睿芯独有的处于行业领先位置的高压技术，Vcc耐压高达110V，PPS应用无需稳压电路；采用了专利软驱技术，有效降低同步整流管电压应力；采用高频QR控制技术，有效减小变压器尺寸。

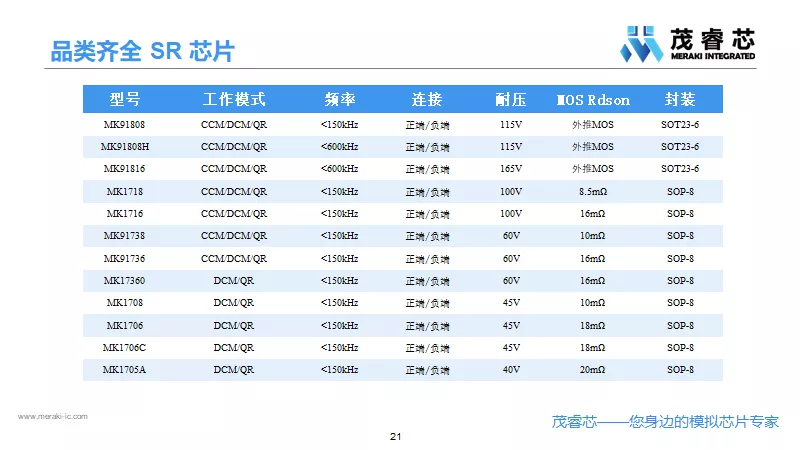

同样，在同步整流控制器方面茂睿芯也有着非常丰富的产品，包括了支持高频、低频的同步整流控制器、集成100V MOSFET的同步整流芯片、集成60V MOSFET的同步整流芯片，以及集成45V MOS的同步整流芯片。

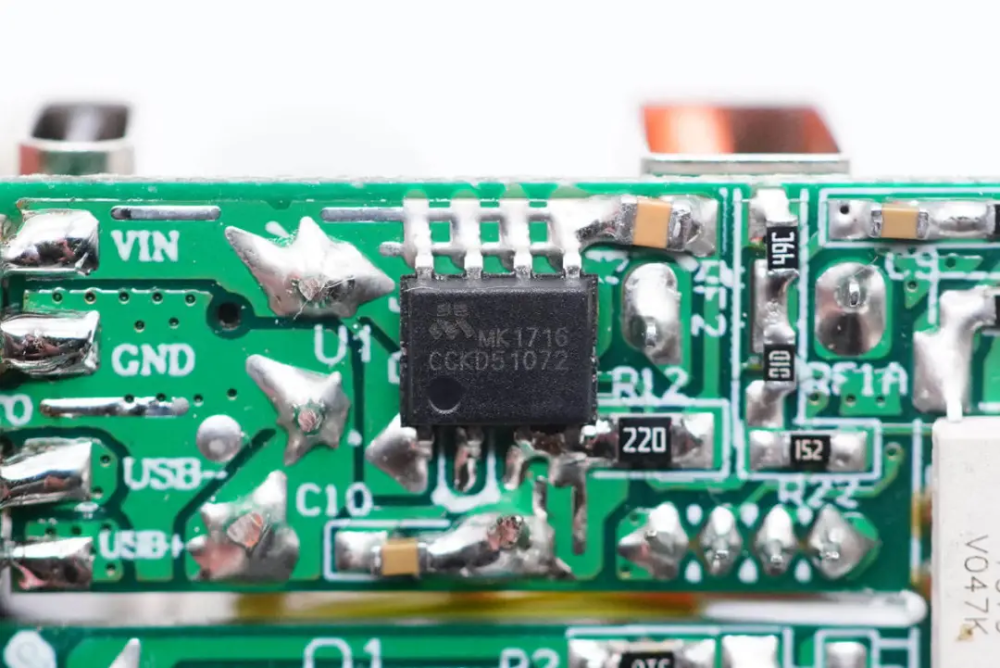

茂睿芯MK1716集成了次级同步整流控制器和16mΩ/100V规格同步整流MOS。MK171X系列是一款高性能的同步整流功率开关，集成N沟道功率MOS，适用于隔离型的同步整流应用。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM 和QR模式。

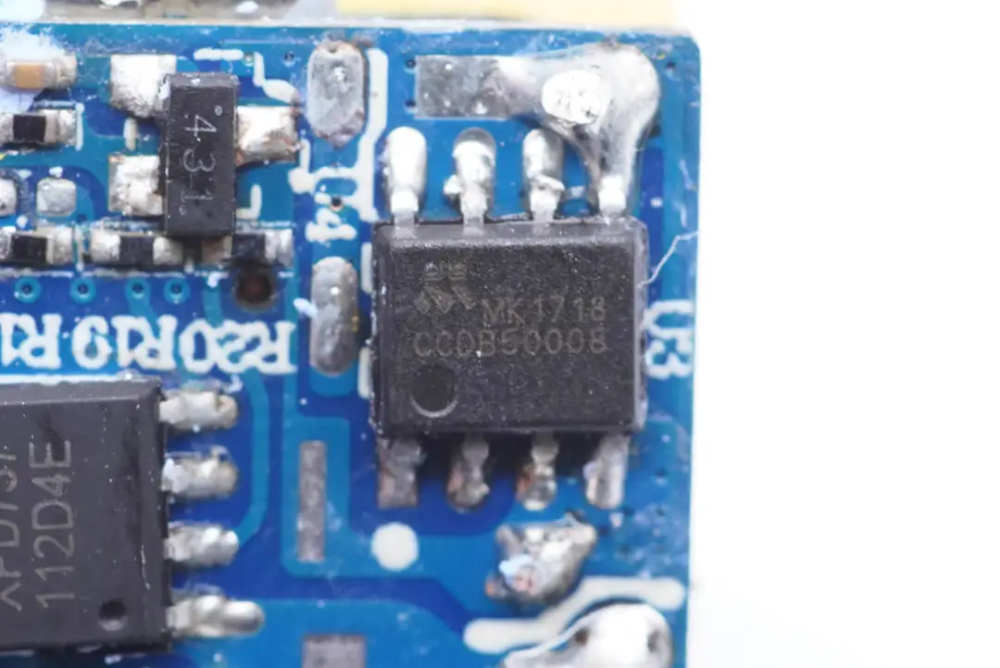

茂睿芯MK1718集成了次级同步整流控制器和8.5mΩ/100V规格同步整流MOS。茂睿芯MK171X系列采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端。放置在正端时，亦无需格外的辅助绕组。支持10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM 模式。支持开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率，并且自主检测DCM振铃，防止误开通。

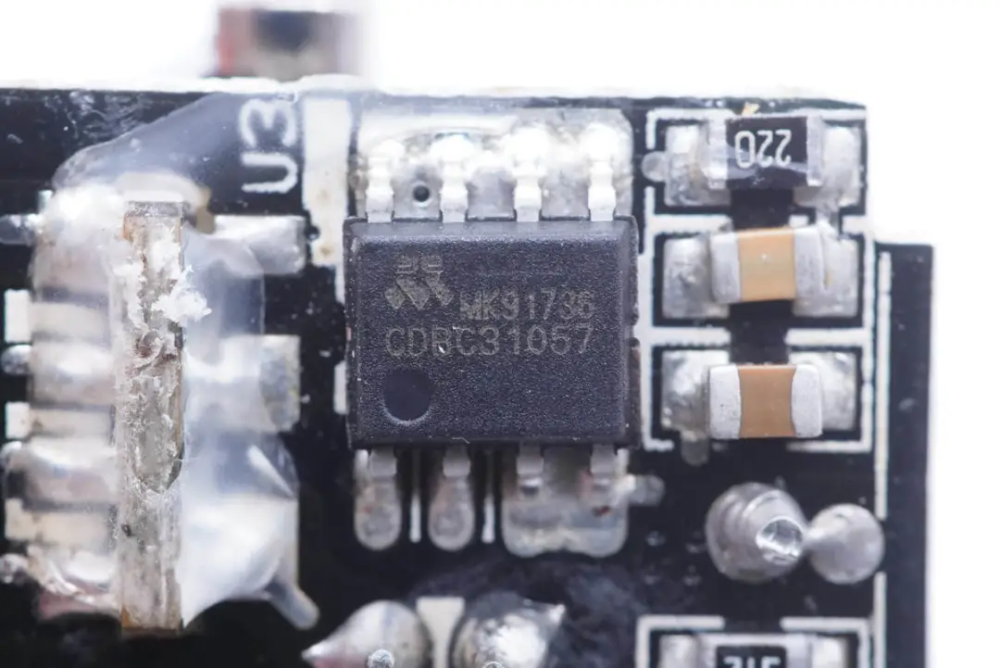

茂睿芯MK91736内置16mΩ同步整流管，支持200kHz开关频率。针对18W/20W的快充PD市场，茂睿芯推出了一系列的内置60V MOSFET的高性能同步整流功率开关MK9173X。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM和QR模式。

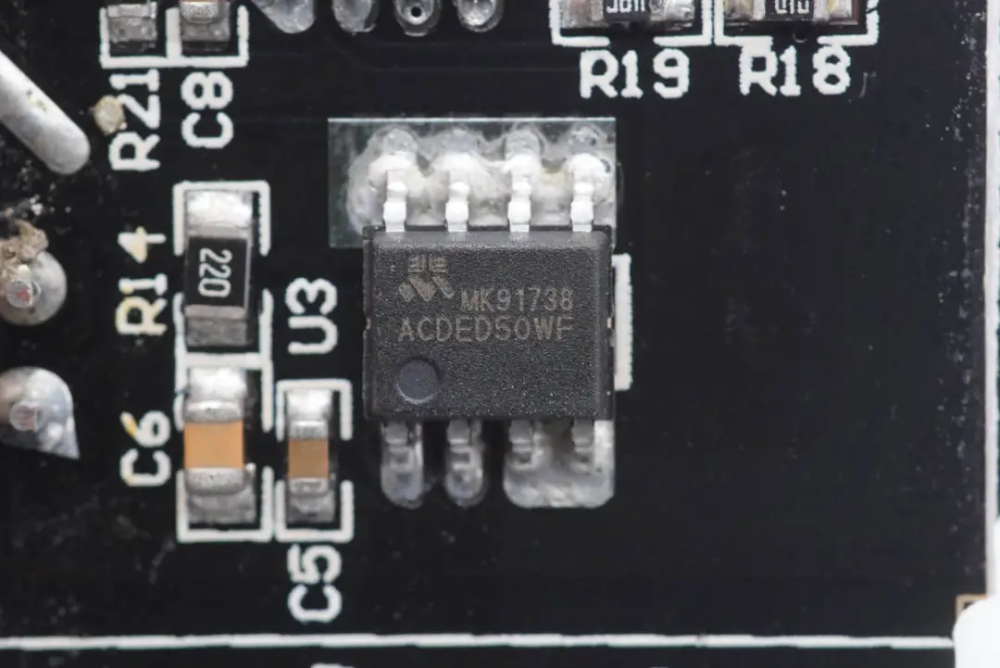

茂睿芯MK91738是一款支持CCM的高性能同步整流功率开关，集成10mΩ 60V同步整流MOS，适用于隔离型的同步整流应用，尤其适用于充电器中续需求高效率的场合，兼容CCM、DCM和QR模式。MK91738可以灵活的放置在输出正端和输出负端，放置在正端时，无需额外的辅助绕组。

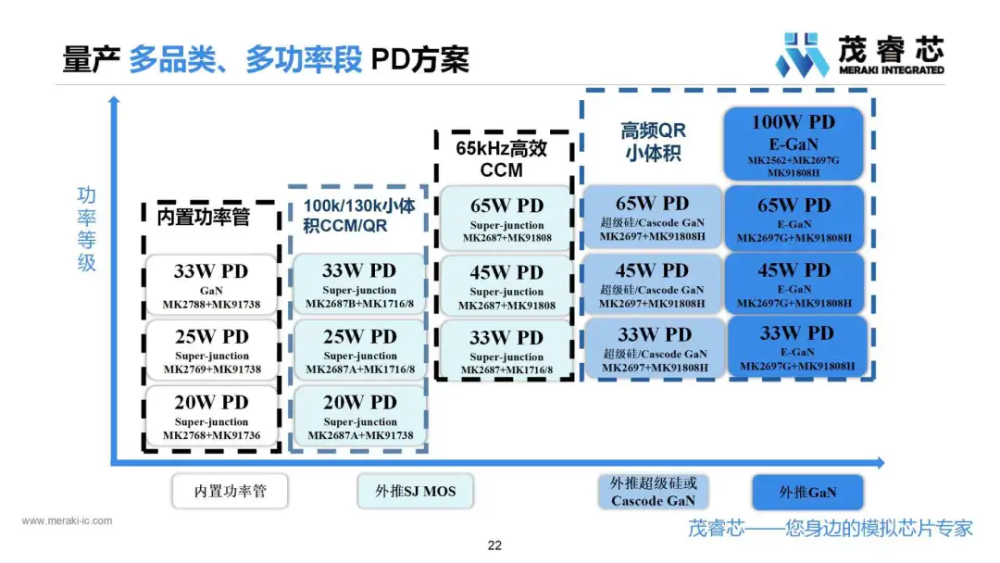

通过将PWM控制与同步整流控制器进行合理搭配，茂睿芯已经具备提供20W-100W全套电源方案的能力。

茂睿芯AC-DC芯片应用案例汇总

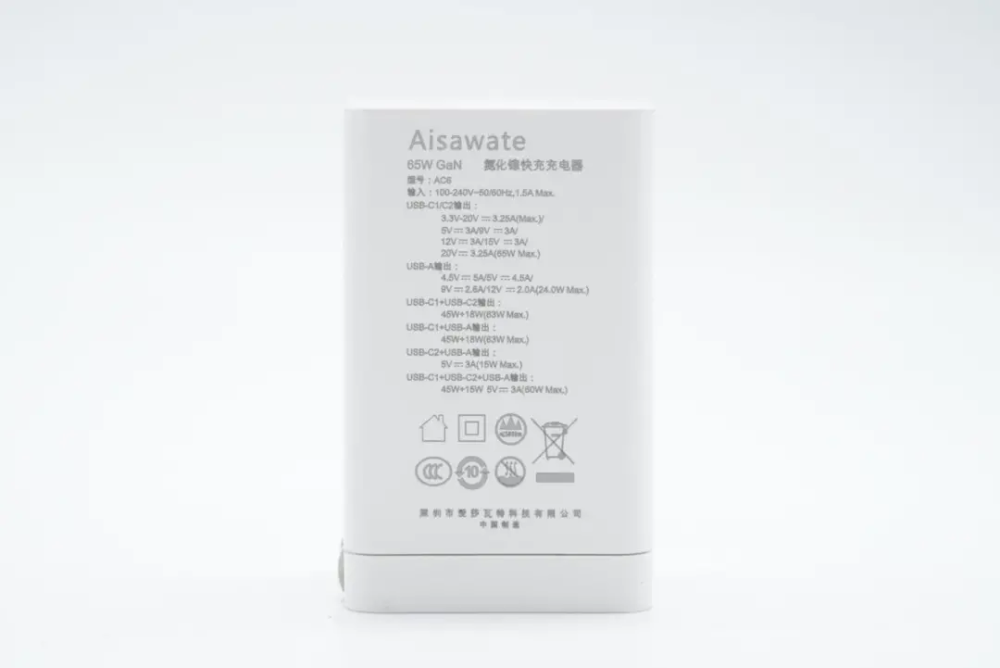

1、拆解报告：Aisawate爱莎瓦特65W 2C1A氮化镓快充充电器

Aisawate爱莎瓦特这款充电器配备可折叠插脚，在氮化镓加持下小巧便携。配备2C1A三个输出接口，最大输出功率65W，满足笔电手机等大小设备快充需求，最多满足三台设备同时充电。同时得益于智融快充芯片的使用，支持QC、AFC、FCP、SCP、PE2.0、PD3.0和PPS等多个市面主流快充协议，兼容性好。

充电头网通过拆解了解到，这款充电器开关电源采用茂睿芯MK2697氮化镓直驱方案，搭配芯冠科技氮化镓功率器件。整个PCBA模块无论是正面布局的元器件，还是主板背面的电路都显得非常的简洁，让人看得赏心悦目。

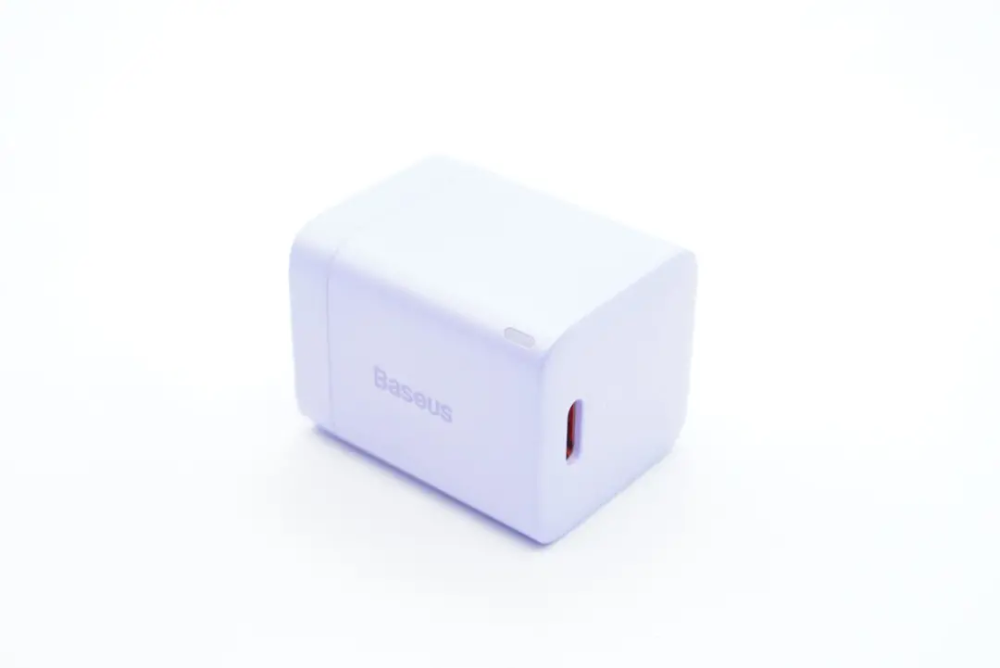

2、拆解报告：倍思20W超级硅快充充电器Pro版

作为超级硅系列的Pro版，倍思这款20W快充采用紫色配色，颜值很高，同时配备折叠插脚便携性好。得益于天德钰JD6606S协议芯片的应用，兼容QC、AFC、FCP、SCP、PD3.0快充协议，支持苹果20W PD快充，也能满足华为、小米等品牌手机快充需求。

充电头网通过拆解了解到，充电器内部采用多块小板堆叠设计，尽可能缩小整体体积。方案方面，选用了茂睿芯MK2687主控以及MK91738同步整流芯片的电源方案。内部器件打胶加固，初级次级做了绝缘隔离处理。

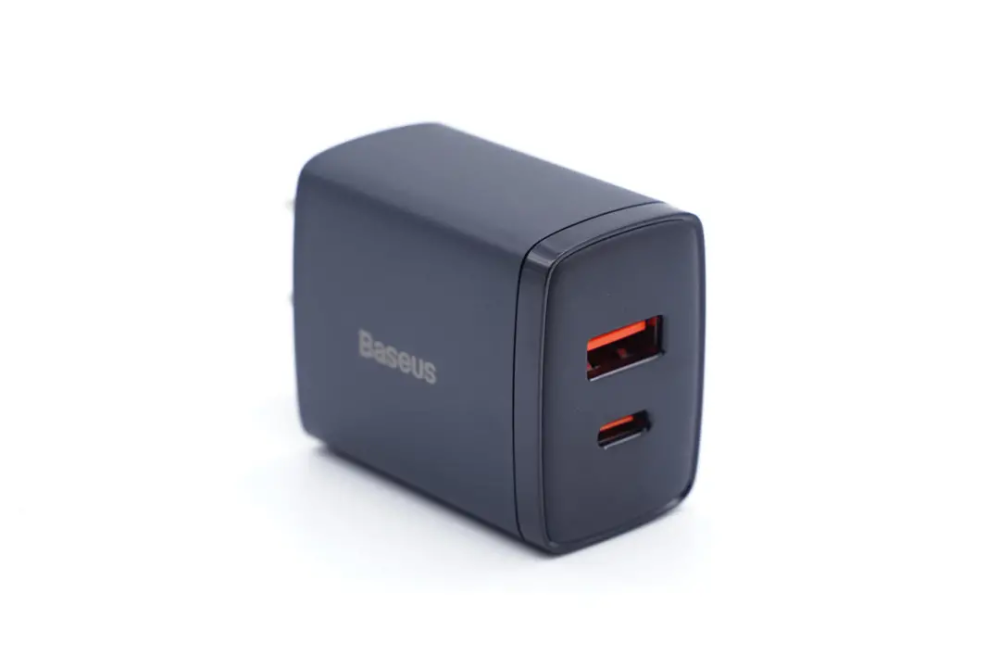

3、拆解报告：倍思20W 1A1C快充充电器

倍思这款不仅可以满足iPhone 12全速快充需求，而且额外配备的18W快充A口使充电器能够为更多品牌手机进行快充，最终面向用户群体更加广泛。充电器支持QC、AFC、FCP、PD3.0快充协议，整体兼容性不错。

充电头网拆解发现，这款充电器采用了茂睿芯MK2687+MK91736快充方案，集成度高，简化电路提高效率，具有可靠性高、保护全面等优点；协议芯片通过USB PD3.0认证，性能可靠。

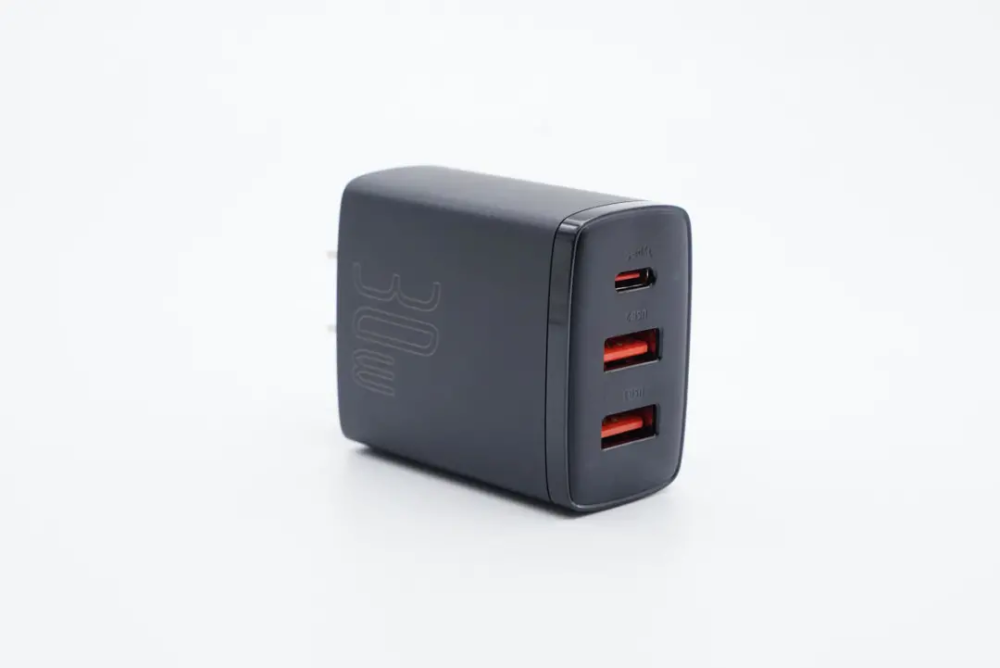

4、拆解报告：倍思30W 2A1C快充充电器

倍思这款30W充电器配备2A1C接口，纵观整个30W级快充配件能配备3个接口的十分少见，而这也是产品的一大卖点，可以同时给三台设备进行充电。此外兼容QC、AFC、FCP、PD3.0、PPS等快充协议，整体兼容性不错，既可以满足iPhone 13新机快充，也能给其它品牌手机快充。

据了解，倍思这款30W 2A1C充电器内部采用茂睿芯MK2687主控芯片，其110V Vcc耐压优化PD辅助供电设计，支持USB PD PPS 3.3V-20V的输出变化过程，无需额外的稳压电路。此外采用自主专利技术，能够显著降低开机时原副边功率管的电压尖峰，提高系统可靠性。

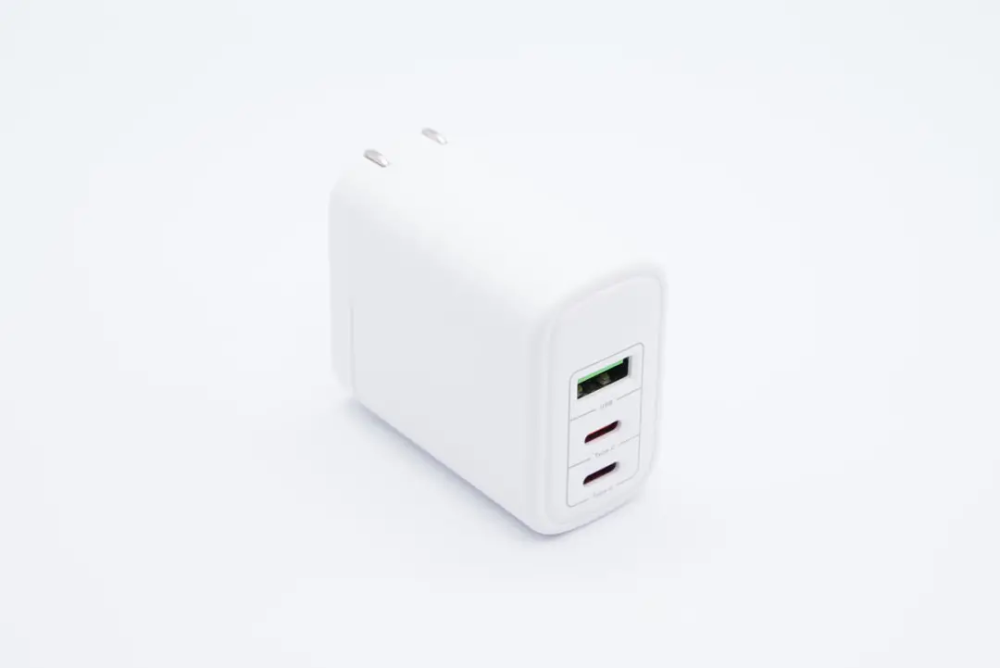

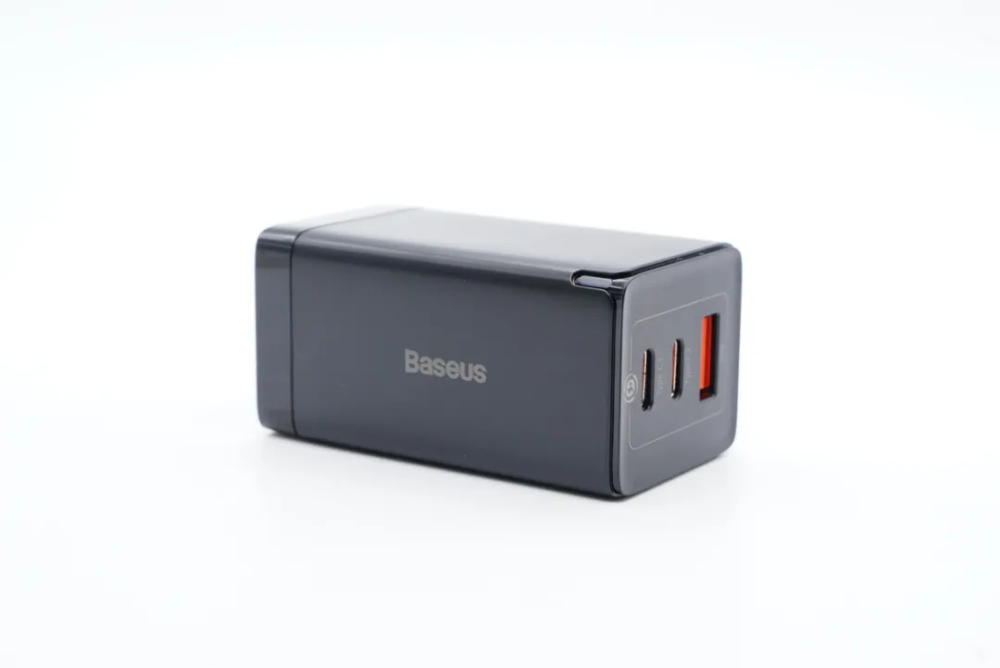

5、全新设计，突破体积极限，倍思65W GaN3 Pro氮化镓充电器拆解

倍思已经针对65W 2C1A快充系列推出三款氮化镓充电器，而作为该系列的第三代产品，倍思65W GaN 3 Pro氮化镓快充充电器在外观和兼容性能方面都对前两代产品有所延续，同时在体积方案有所突破，实现了更高的功率密度，便携性相对来说会更好。

充电器的内部基于市场主流的高频QR反激拓扑架构开发，AC-DC部分采用的是茂睿芯MK2697氮化镓控制芯片方案，搭配了纳微半导体的GaNFast氮化镓功率芯片；二次降压部分选用了两颗智融的明星方案，两路独立降压，从而实现单C口盲插输出65W、多口功率智能分配。

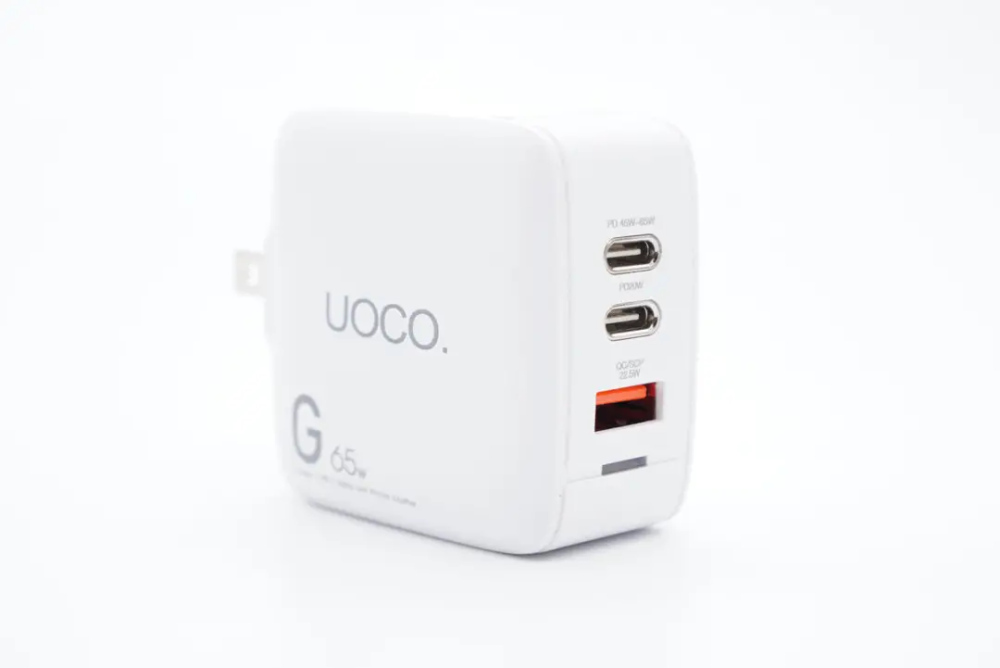

6、拆解报告：UOCO. 65W 2C1A氮化镓快充充电器

UOCO. 65W氮化镓快充充电器支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议，满足笔电和苹果、华为、小米等品牌手机同时快充需求，性能实用，同时配备可折叠插脚，十分小巧便携，满足商务出现需求。

用料方面，选用茂睿芯高性能主控芯片MK2697A，并搭配能华氮化镓功率器件以及英集芯协议芯片，整个氮化镓充电器在可靠性、效率、损耗等方面相比传统充电器也更具优势。

7、拆解报告：古石科技30W 1A1C双口快充充电器

古石科技30W快充充电器坚固多接口和小体积，兼容QC、AFC、FCP、SCP、PD3.0和PPS快充协议，具备5-20V齐全固定电压档位以及3.3-11V3A、3.3-16V2A两组PPS电压档位，性能强悍，充分满足苹果、华为、小米等知名品牌设备快充需求。

充电头网通过拆解了解到，充电器采用茂睿芯MK2697A主控搭配英诺赛科INN650DA04氮化镓功率芯片，以及同步整流控制器和威兆同步整流管组成开关电源。采用云矽半导体XPD740协议芯片控制双口输出电压。永铭KCX和NPX系列小体积电容滤波，整体用料不错。

8、拆解报告：欧派奇65W 2C1A超级硅快充充电器

欧派奇65W超级硅快充充电器机身壳磨砂，整体设计十分简洁，配备可折叠插脚和2C1A三个USB接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备5-20V齐全电压档位，支持3.3-11V5A PPS快充，还支持华为22.5W超级快充，整体兼容性好，性能实用，可以很好兼容市面上绝大多数品牌设备。

充电头网通过拆解了解到，充电器除主板外，还额外设有四块小板，充分利用内部空间。变压器、电容等打胶固定，模块覆盖黄铜散热片。充电器采用了茂睿芯MK2697A主控电源芯片，两路DC-DC电路均采用智融SW3516H方案。

9、床头插座秒变快充，公牛推出86面板新品，内部用料拆解揭晓

公牛这款20W快充墙插大小和传统的86面板一样，采用PC材质白色塑料壳，表面高光亮面设计，十分光滑。配备双脚和三脚插孔以及1A1C接口，类型全面，额定功率2500W，满足大多数设备用电需求。USB接口支持QC、AFC、FCP、PE2.0、PD3.0多个快充协议，兼容性不错。

充电头网通过拆解发现，插座机身壳层层设计，卡扣固定，充电器模块元器件布局层次分明，采用了康源主控搭配茂睿芯MK91738同步整流芯片的高集成开关电源方案，协议方面选用英集芯IP2726控制两个接口输出电压，整体上看整套方案有利于充电器模块实现小型化，达到塞入有限空间的目的。

10、拆解报告：华科生迷你30W氮化镓快充充电器

华科生这款迷你30W氮化镓快充整体尺寸只有34*27*27mm，十分小巧。此外兼容QC、AFC、FCP、PD3.0和PPS快充协议，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A、3.3-16V2A电压档位，超强的功率密度、性能强悍，满足各大品牌手机、平板等设备快充需求。

充电头网通过拆解了解到，充电器PCBA模块由两块小板组成，元件之间打胶导热和绝缘。充电器采用了茂睿芯MK2697主控搭配英诺赛科INN650DA04氮化镓功率芯片，以及茂睿芯同步整流芯片MK1718开关电源方案。并采用云矽半导体XPD737协议芯片，永铭小体积电容滤波，整体用料不错。

11、拆解报告：华科生迷你33W快充充电器

华科生这款33W迷你充机身非常简洁，可以方便客户进行差异化定制，三维约为35*30*30mm，功率密度超过一瓦每立方厘米，非常的小巧，满足市场对迷你充的要求。另外充电器性能也很强悍，支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议，具备5-20V齐全电压档位，还有3.3-11V3A PPS电压档位，兼容性好，满足各大品牌设备快充需求。

充电头网通过拆解了解到，充电器PCBA模块由两块小板组成，元件之间打胶加固。充电器采用茂睿芯MK2697+MK91808高频QR快充方案，实际可支持65W以上输出功率，用在华科生33W迷你充上保证了性能可靠。

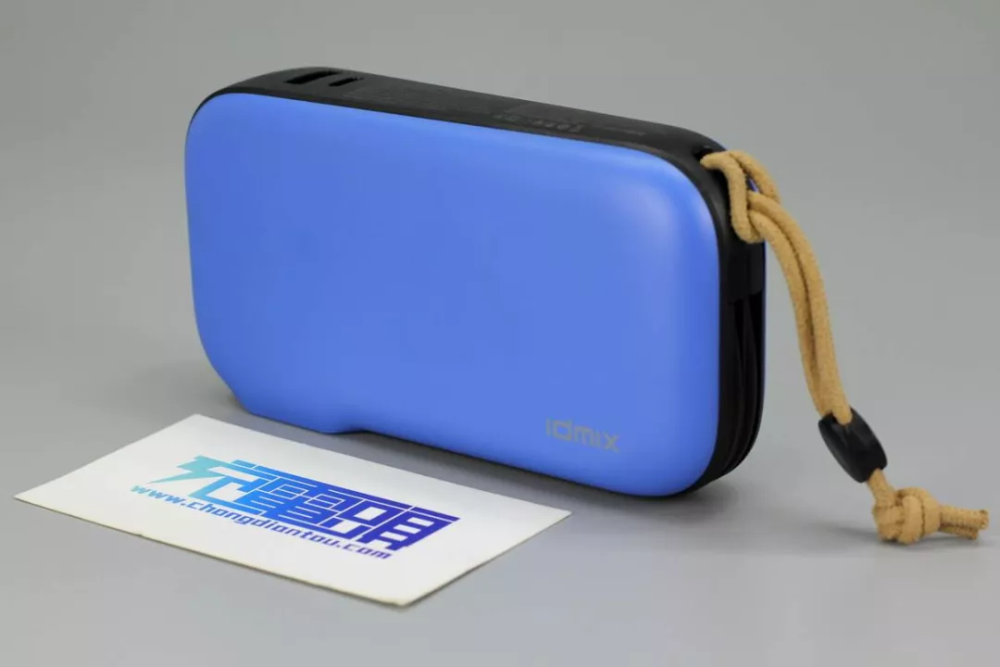

12、拆解报告：IDMIX大麦MFI认证三合一移动电源CH07

大麦三合一移动电源获得红点奖，外观设计上有自己的独特之处，并且还通过了苹果MFi认证，整体颜值以及品质都有保证。虽是一款三合一产品，但和常规充电宝相比，充电器的插脚以及自带的输出线缆均可收纳，便携性好的同时也更加实用。另外这款产品支持最大20W快充，满足iPhone 12用户使用需求。

充电头网通过拆解了解到，这款产品的开关电源采用士兰微SD8666QS+茂睿芯MK91736方案，集成度高。移动电源内置两块锂聚合物电芯，采用南芯方案实现电芯充放电，并配有宏康锂电保护IC进行保护，配有热敏电阻进行温度监控。另外采用两颗芯海科技协议芯片分别控制USB接口和线缆输出电压。

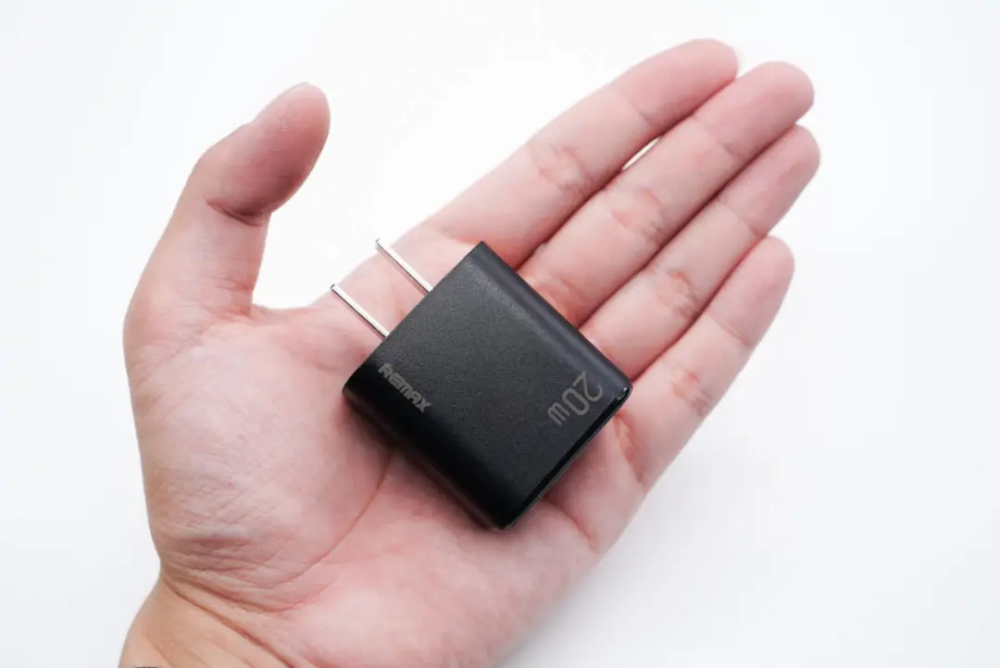

13、拆解报告：REMAX 20W 1A1C快充充电器

REMAX这款充电器采用PC材质黑色外壳，表面哑光，配备固定插脚和1A1C接口。性能上支持Apple 2.4A、QC、AFC、FCP、PD等协议，具备5V3A、9V2.5A、12V1.5A三组电压档位，满足手机快充不是问题。

充电器内部的变压器打胶加固，输出端设有协议小板，内置茂睿芯MK91736同步整流芯片，以及云矽半导体协议，并采用承兴电解电容以及益阳万京源固态电容进行输入输出滤波。

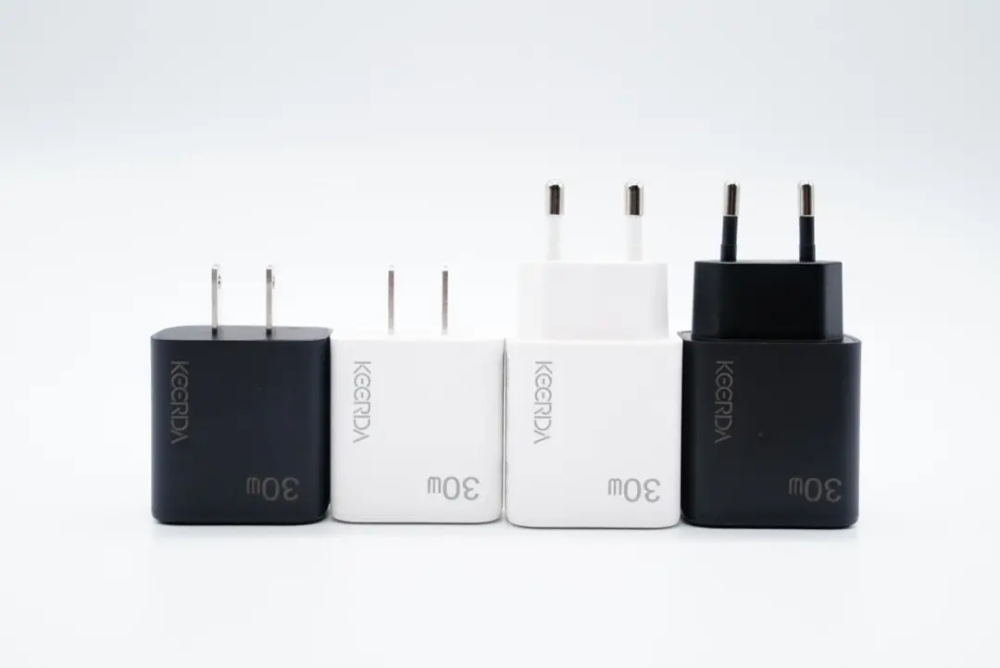

14、拆解报告：KEERDA智电电子30W 1A1C快充充电器

智电电子这款PD快充充电器采用直板造型设计，机身表面磨砂，可配备多种规格插脚。1A1C接口与单C口可选，支持QC、AFC、FCP、SCP、PD和PPS快充协议，整体兼容性好。充电器支持华为22.5W快充，实测也能给iPhone 12系列手机进行20W全速充电，实用性强。

这款充电器采用德普微主控芯片以及茂睿芯同步整流芯片组成的开关电源，同时采用云矽半导体协议芯片XPD738控制1A1C双口输出或单C口输出。

15、拆解报告：air-J 18W 1A1C快充充电器

这款18W快充充电器采用方块造型设计，搭配可折叠美规插脚以及1A1C输出接口。USB-C支持QC、AFC、FCP、PD3.0快充协议，具备5V2.5A、9V2A、12V1.5A电压档位，可以满足手机日常快充需求；另外USB-A口支持Apple 2.4A协议，则可以拿来充苹果iPhone手机等设备。

充电头网拆解发现，这款充电器采用了茂睿芯MK2687+MK91736快充方案，集成度高，简化电路提高效率，具有可靠性高、保护全面等优点。另外输出协议芯片采用云矽半导体XPD636，用于控制接口输出电压，芯片通过了USB PD3.0认证，性能可靠。

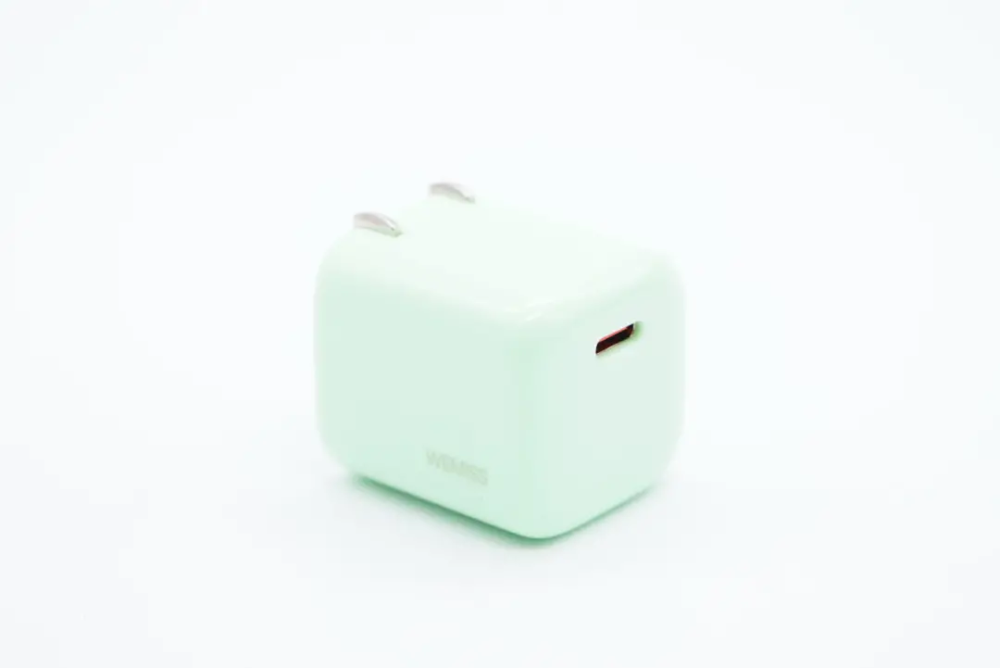

16、拆解报告：WEMISS迷你20W PD快充充电器

WEMISS这款20W充电器主打小巧、便携以及20W快充，具备PPS电压档位，整体兼容性不错。充电器加上线很便宜，可以说非常的具有性价比。充电头网通过拆解了解到，PCBA模块为工字结构，另外打胶加固，初次级滤波电容都做了绝缘处理，细节讲究。充电器采用了必易微主控，同时应用了茂睿芯MK91738同步整流芯片，还采用了云矽半导体PD认证协议芯片，整套方案也很可靠。

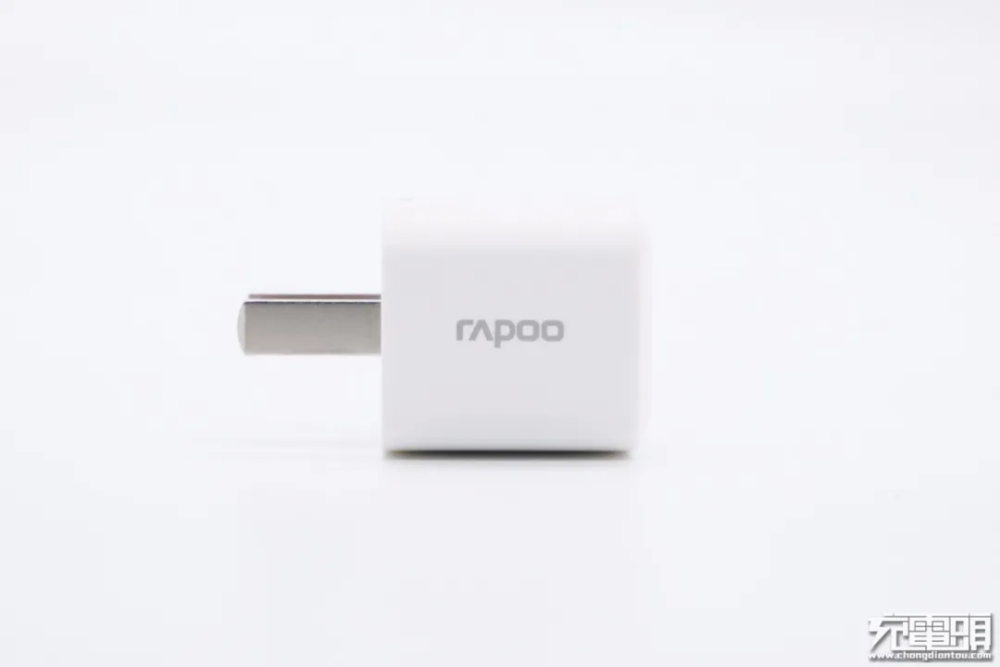

17、拆解报告：雷柏迷你20W PD快充充电器

雷柏迷你20W PD快充充电器采用PC阻燃材质白色外壳，机身表面全部哑光处理具备5V3A、9V2.22A、12V1.67A三组标准电压档位，支持最大20W PD快充，专为iPhone 12设计。这款充电器开关电源采用士兰微主控+茂睿芯MK91736高集成方案，输出端协议芯片采用士兰微协议，输出采用固态电容滤波，整体用料主流。

18、拆解报告：AUKEY傲基20W迷你PD快充充电器

AUKEY 20W PD快充充电器在小巧的空间内，通过巧妙地结构布局实现了高达20W的输出功率，相比苹果原装5W充电器，功率密度提高了近3倍。除了支持20W PD快充外，这款充电器还对多种主流快充协议进行了兼容，使用多种不同品牌的手机快充，应用广泛。

这款充电器内采用了四块PCB板组合的结构，充分利用空间；在用料方面，采用昂宝高度集成和茂睿芯高集成同步整流芯片MK91738，最大限度减少外围器件数量，让充电器的小型化成为可能。

19、拆解报告：海陆通18W USB PD快充充电器

海陆通18W快充充电器内部采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。AC-DC降压部分采用了高集成电源主控芯片以及茂睿芯内置MOS设计的同步整流芯片MK91736，电路设计精简，有利于优化产品成本。

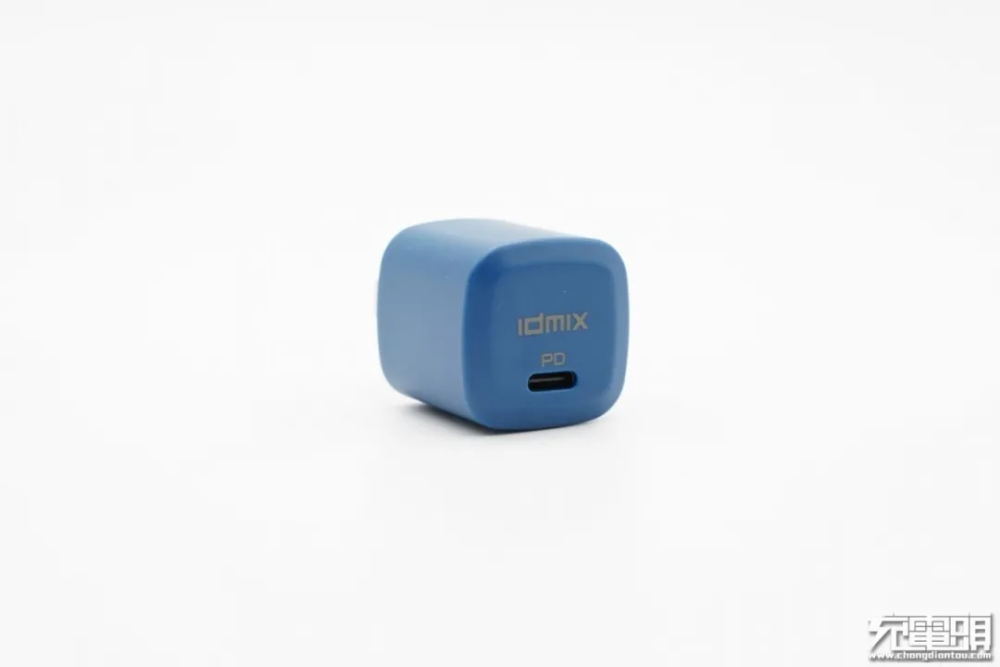

20、拆解报告：大麦20W USB PD快充充电器

大麦20W PD快充充电器整体十分小巧，造型趋于小方块，机身壳表面哑光处理，输出顶面微凸且边缘斜面设计，输入端配备固定式插脚。充电器支持QC、AFC和PD3.0快充，支持9V2.22A和12V1.67A输出，主要为iPhone 12设计服务的快充充电器。

这款充电器内部采用了四块PCB板组合的结构，充分利用空间，为了稳固内部结构。在用料方面，选用了士兰微主控以及茂睿芯MK91736高集成电源芯片，最大限度减少外围器件数量，让充电器的小型化成为可能。

21、拆解报告：海陆通20W PD快充充电器

海陆通20W PD快充充电器机身小巧圆润，充分满足消费者对小体积的要求同时使用上又有不错的手感，输入端配备的是主流固定式插脚。这款产品支持QC2.0/3.0、AFC、FCP和PD3.0快充协议，具备5V3A、9V2.25A、12V1.75A三组固定电压档位，可以说是专门为iPhone 12设计。

这款充电器内部采用时下热门的多块PCB板组合焊接设计，并使用了茂睿芯MK91736的高集成同步整流芯片，可以极大缩小充电器体积，带来非常迷你的机身。

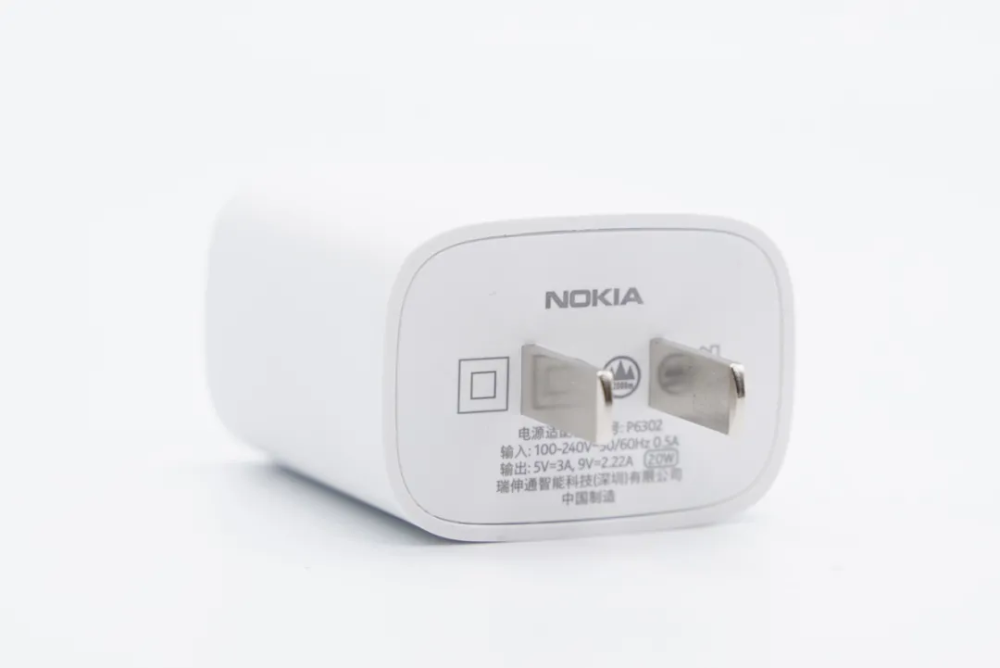

22、拆解报告：诺基亚20W PD快充充电器

诺基亚20W充电器机身十分简洁，直板造型设计可以说非常传统，不过散热方面也相对更好。产品支持支持Apple 2.4A、QC、AFC、FCP、PD3.0等协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，可以很好满足iPhone 12系列新机快充需求。

充电器采用盛廷微主控芯片以及茂睿芯MK91736同步整流芯方案，协议芯片则来自云矽半导体，整体方案集成度非常高，有效减少外围器件，降低成本。

充电头网总结

作为一家年轻的国产半导体公司，茂睿芯主攻电源芯片市场，基于领先的高压BCD模拟工艺平台，茂睿芯目前已快速开发并量产了多类业界或国内领先的现象级电源管理芯片系列。比如10ns超快关断延时的的115V CCM 同步整流控制器、4A Source/Sink驱动电流的120V高侧及低侧驱动器、待机小于100μA的同步降压（Buck）转换器、110V电压等级AC-DC PWM芯片、业界极简6脚封装氮化镓直驱控制器、合封氮化镓主控芯片等。

茂睿芯不仅拥有丰富的电源产品线，而且在芯片定位和芯片性能方面均有独到之处，能够实实在在帮助电源工程师解决产品开发中的诸多难题。也正因如此，茂睿芯的电源芯片在消费类电源产品中有着广泛的应用，同时也有着相当不错的市场反馈，获得了诸多知名品牌和电源厂商的认可。

如需了解更多产品资讯，可以与茂睿芯原厂或者代理接洽。
