只用9只元件，制作驱动三组LED交替闪烁的彩灯串，就这么简单

这里，给大家分享一款三路三色LED交替闪烁的彩灯串电路，该电路每一个灯串的驱动单元只需三只元器件，具有电路简单、易制作的特点，特别适合电子初学者制作。

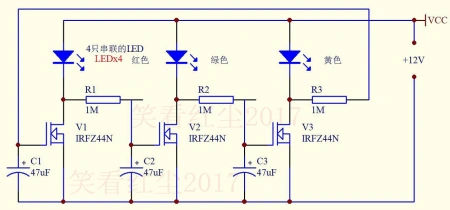

电路原理图如图。该电路实际上就是一个多谐振荡器，在接通电源后，每一个单元电路由一只N沟道IRFZ44N场效应管、一只电解电容和一只电阻组成，因为元器件参数不可能完全相等，场效应管的导通存在先后时间差，假如V2管首先导通，则绿色LED灯串被点亮，与此同时R2左端的电位被拉低，电容C3不能通过R2充电，则V3就会处于截止状态，黄色LED灯串则不亮。

在V2管刚导通、V3管截止不久，那么，V1管处于什么状态呢？

V1管有两种可能：导通状态或截止状态。

若V1管处于截止状态，则电源通过黄色LED灯串（微弱的漏电流，不足以点亮LED）、R3向C1充电，当C1上电位被充电到V1栅极的阈值电位时，V1导通，V1一旦导通，R1左端被迅速被拉低成电位，电容C2通过R1放电，当C2上电位放电到低于V2栅极阈值电压时， V则转入截止状态，绿色LED灯串熄灭。

若V1管处于导通状态，则与上面的情况相反。

通过改变定时元件R、C的参数值，可以改变灯串间隔闪烁时间。时间t约等于0.693RC，按图中的参数，间隔时间较长。

该电路也可以使用多种直流电源供电。如果使用不同电压的电源，相应地就需要增减LED灯串的LED灯珠的数量，例如，+6V电源时（也可以使用不用的+5V手机充电器作电源），每一灯串应为2只LED，+24V电源时，每一灯串应为8只LED。

实际操作视频，请点击这里：只用9只元件，制作驱动三组LED交替闪烁的彩灯串，就这么简单
