1.5电源及其模型：

知识点概述：

1、介绍什么是理想电源？理想电源分为，理想电压源和理想电流源

2、理想电压源的特点，是能够提供一个恒定的电压，即此电压不会随电路中电流的改变而改变，理想电源也称为恒压源。

3、理想电流源的特点，是能够提供一个恒定的电流，即此电流不会随电路中电压的改变而改变，理想电流源也称为恒流源。

（第5讲 电源及其模型）

1、理想电源

当一个实际电源可以忽略其本身的功率损耗，认为仅起产生电能作用时，这种电源可以用理想电源来表示。

2、分类

独立电源：它所提供的电压或电流是不受外电路控制，是独立存在的。（如发电机、直流稳压电源等）

受控电源：不能独立的为电路提供能量，在电路其他信号控制下，可以提供一定的电压或电流。

理想电源

注意：本章主要介绍独立电流源下的理想电压源与理想电流源（受控电源一般在电子电路中出现）

5.1理想电压源

理想电压源：是能够提供一个恒定的电压，即此电压不会随电路中电流的改变而改变，理想电源也称为恒压源。（可以是直流电压，或随时间变化而周期变化的正弦或余弦电压）

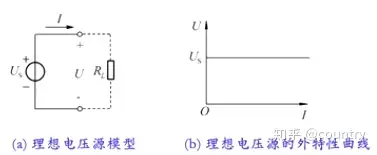

理想电压源，模型及外特性曲线

电源对外的电压、电流关系，一般称为电源的外特性。

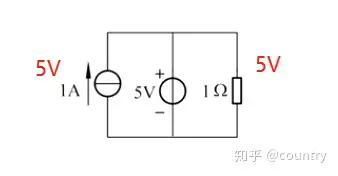

凡是与恒压源并联的元件，其两端的电压都等于恒压源两端的电压。(如下图所示)

与恒压源并联元件，其两端电压等于恒压源两端电压

5.2理想电流源

理想电流源：是能够提供一个恒定的电流，即此电流不会随电路中电压的改变而改变，理想电流源也称为恒流源。

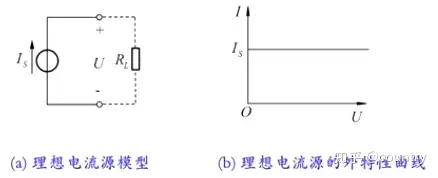

理想电流源及其外部特性曲线

凡是与恒流源串联的元件，其电流都等于恒流源的电流。(如下图所示)

与恒流源串联的元件，其电流等于恒流源的电流

注意：不要把理想电流源与测量电流的电流表相混肴，从而错误认为理想电流源两端电压为0。其电压多大，完全取决于外电路！

【例】已知一个3V的恒压源，与一个2A的恒流源接通，试计算图示两种情况下，各电源的功率，并说明哪个电源发出功率？哪个电源吸收功率？

例题

注意：经过恒压源的电流方向，由恒流源电流的方向决定。而恒流源两端电压的符号，由恒压源两端的符号决定。（关键！）

恒压源为电源，恒流源为负载恒压源为负载，恒流源为电源
