将交流电转化为直流电称为整流。[1]

整流电路：rectifying circuit 把交流电能转换为直流电能的电路。

一、将交流电转化为不可控的直流电：使用整流二极管

1.单相交流电转化为直流电：

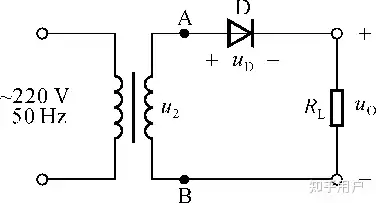

单相半波整流电路

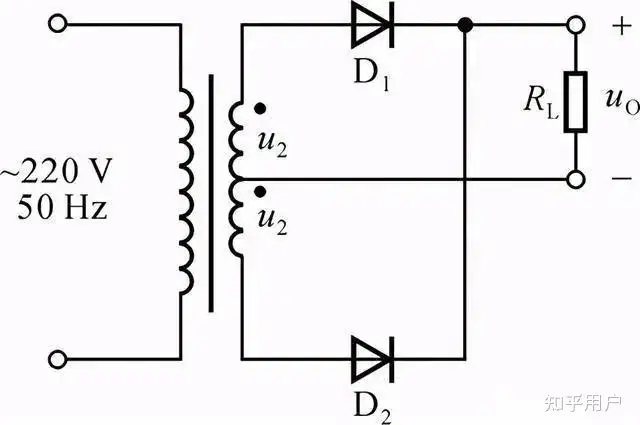

单相全波整流电路

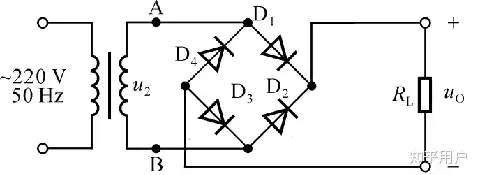

单相桥式整流电路

2.三相交流电转化为直流电：

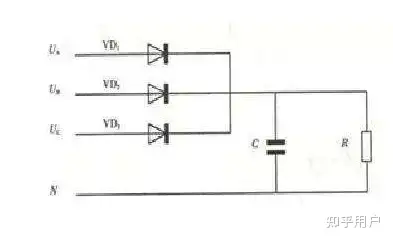

三相半波整流电路

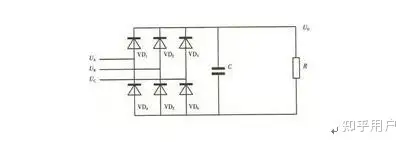

三相桥式整流电路

二、将交流电转化为可控的直流电：全控整流电路

使用可控的电力电子器件，如晶闸管（可控硅SCR）、电力晶体管GTR、门极可关断晶闸管（Gate-Turn-Off Thyristor—GTO）、电力场效应晶体管（Power MOSFET）、绝缘栅双极晶体管（Insulate-Gate Bipolar Transistor—IGBT）等等

1.单相交流电转化为直流电：单相半波可控整流电路 单相桥式可控整流电路

2.三相交流电转化为直流电：

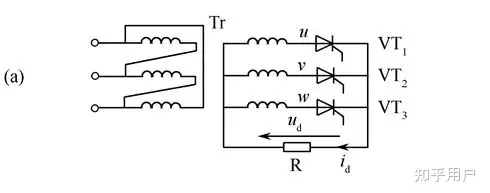

三相半波可控整流电路

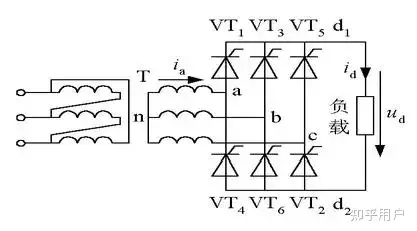

三相 桥式可控整流电路

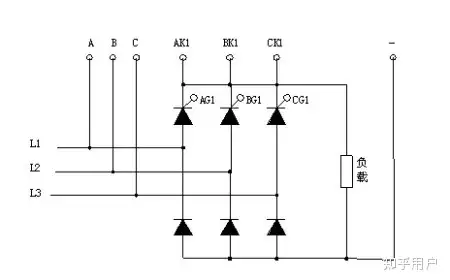

另外还有所谓半控整流电路：

半控整流电路由可控元件和二极管混合组成，在这种电路中，负载电源极性不能改变，但平均值可以调节。

大多数整流电路由变压器、整流主电路和滤波器等组成。

以前，因为二极管和后续稳压管耐压的限制，往往需要变压器进行降压，实现交流输入电压与直流输出电压间的匹配（降压、降低到需要的电压），同时实现交流电路部分与滞留部分电气上的隔离。随着半导体技术的发展，特别是电力二极管的出现，变压器的设置与否，可以视具体情况而定。

整流电路的作用是将（变压器输出的）交流电转换成单向脉动性的直流电。经过整流电路之后的电压，已经不是交流电压，而是一种含有直流电压和交流电压成分的混合电压，我们习惯上称之为脉动直流电压。

滤波器接在主电路与负载之间，用于滤除整流输出的脉动直流电压中的交流成分，使得直流电压更平稳。
