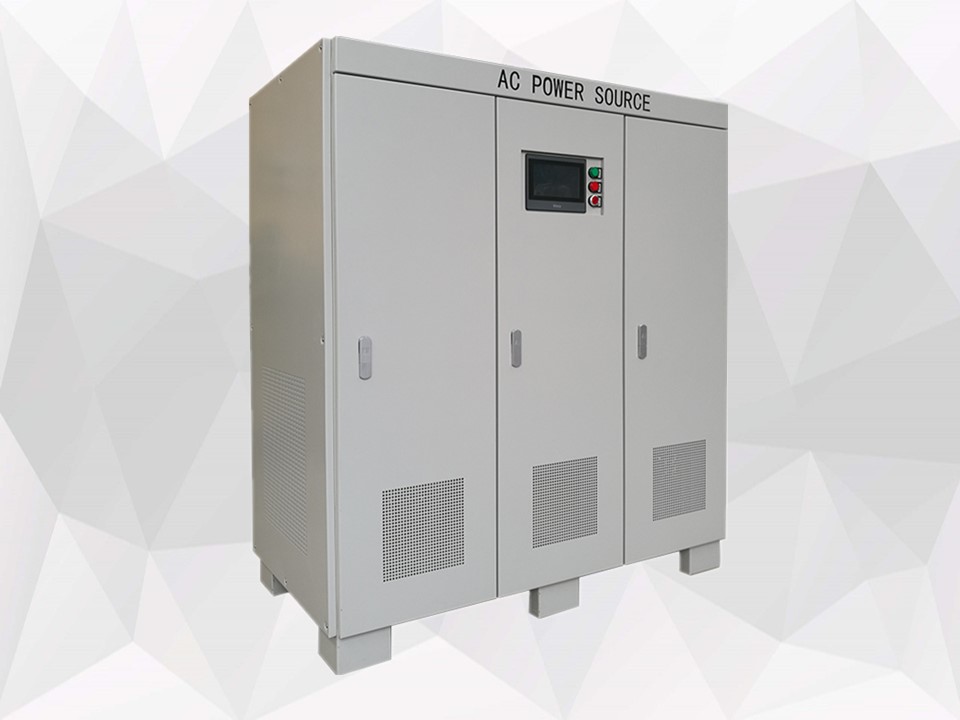

高压输入逆变电源（DC400-800V转AC380V）

1.概述NHDA系列的正弦波逆变电源是采用先进的正弦波脉宽调制（SPWM）技术，主电路采用德国西门子IGBT模块，驱动保护为日本三菱厚膜电路，具有可靠性高、保护功能全、波形失真小、功率大等优点。2.主要特点NHDA系列逆变电源输入直流电压为600VDC，输出为交流380VAC,具有以下主要特点：(1)主电路采用美国INTEL公司微处理

立即咨询

联系热线 0531-68684888

1.概述

NHDA系列的正弦波逆变电源是采用先进的正弦波脉宽调制（SPWM）技术，主电路采用德国西门子IGBT模块，驱动保护为日本三菱厚膜电路，具有可靠性高、保护功能全、波形失真小、功率大等优点。

2.主要特点

NHDA系列逆变电源输入直流电压为600VDC，输出为交流380VAC,具有以下主要特点：

(1)主电路采用美国INTEL公司微处理器、德国西门子公司IGBT模块、驱动保护为日本三菱机芯,输出部分采用隔离变压器,安全可靠

(2)采用SPWM脉宽调制技术，输出为稳频稳压、失真度低的纯净正弦波

(3)全桥电路结构，适用于任何负载

(4)直流输入端采用先进的反灌杂音抑制技术，交流输入端采用多重滤波，消除市电电网的干扰，与其他共用直流屏的通讯设备互不干扰
(5)交流旁路不间断切换
(6)具有全方位的电源保护方案和完善的自我检测和保护功能。在出现直流输入电压过低告警、过载告警、过热告警及短路时，电源将关闭逆变输出，故障故障排除后，手动复位电源正常工作；输入欠压保护故障消除后输出将自动恢复

(7)电路结构紧凑、效率高、功能强

(8)组屏安装，美观大方

3.技术参数

型号(NHDA		10KVA-6003	20KVA-6003	30KVA-6003	50KVA-6003	80KVA-6003	100KVA-6003	150KVA-6003	200KVA-6003	300KVA-6003	400KVA-6003
功率（Kva）		10	20	30	50	80	100	150	200	300	400
直流输入	额定电压(VDC)	600
	输入电压(VDC)	400-800
交流输出	输出额定电压及频率	380VAC,50Hz
	输出电压精度(V)	380±2%
	输出频率精度(Hz)	50±0.05%
	波形失真率(THD) (线性负载)	≤3%
	动态响应时间 (负载0←→100%)	5%
	功率因数(PF)	0.8
	过载能力	110%,3分钟、150%,10秒
	峰值系数(CF)	3:1
	逆变效率	90%
工作环境	绝缘强度(输入和输出)	1500VAC,1分钟
	噪音(1米)	≤50dB
	使用环境温度	-10℃~+50℃
	湿度	0~90%,不结露
	使用海拔(m)	≤2000
指示灯	市电、逆变、欠压、过流、过热
保护功能	输入接反保护、输入欠压保护、输出过载保护、输出短路保护,过热保护.
