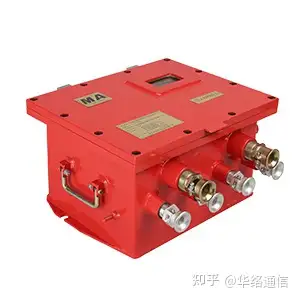

KDY660/12B矿用隔爆兼本安型直流稳压电源（以下简称电源）为爆炸性气体环境用防爆电气设备。电源有四路直流12V电源输出，适用于向矿用本质安全型设备提供电源。用在煤矿井下具有煤尘、瓦斯的爆炸性气体环境中。本电源按《KDY660/12B矿用隔爆兼本安型直流稳压电源企业标准》设计制造。

功能

● 电源具有四路本安电源输出；

● 电源具有过流、过压保护功能，故障解除能自动恢复；

● 电源具有LED显示屏，用来显示电源工作的状态(4路本安电源输出电压、电池电压、交/直流状态及CAN信号通讯状态)。

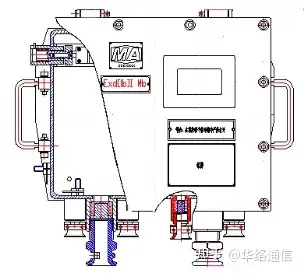

电源外观结构图

工作原理

KDY660/12B矿用隔爆兼本安型直流稳压电源是一种单管反激型、他激式开关电源。采用脉宽调制（PWM）的控制方式，选用功率MOS管作为开关器件，其原理详见框图图2。

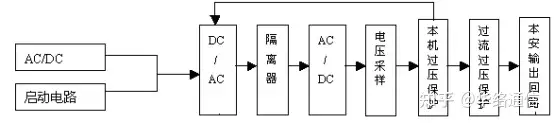

工作原理框图

硬件规格

型 号KDY660/12B安 标安标型号MAB190134防爆证号CCCMT18.0651防爆标志Ex d [ib] I Mb防爆类型矿用隔爆兼本安型使用环境煤矿井下有瓦斯，煤尘爆炸危险的环境；无直接滴水、淋水的场合；无强烈震动和冲击的地方；无破坏金属和绝缘材料的腐蚀性气体的地方。通讯端口CAN信号接口性能本安接口数量1路传输方式主从式、半双工、CAN、单极性传输速率10Kbps信号工作电压峰峰值1V～5V最大传输距离100m (使用MHYVRP、MHYVR电缆，单芯截面积不小于1.5 mm2)电 源额定供电电压AC660V/AC380V/AC127V （变压器抽头）电源电压波动范围额定供电电压的75%～110%输入视在功率≤200VA备用电源电池组备用电池组为D型4.5Ah、12V镍氢电池组（型号：NI-MH D4500mAh 12V），由10节单节标称容量4.5Ah 1.2V的D型镍氢可充电单体电池串联构成转换时间≤300ms工作时间4h最高充电电压13.0～15.0V放电终止电压10.5V～11.5V环境和物理性能工作温度(℃)-40～70℃储存温度(℃)-50～80℃湿度（非浓缩）不凝结不大于95％（+25℃）大气压力80kPa～106kPa重量kg25尺寸mm447×382×226

产品四路12V直流电源输出具体参数

序号项 目第一路第一路第三路第四路1标称输出电压12V DC12V DC12V DC12V DC2额定工作电流1000mA1000mA1000mA1000mA3最高开路电压≤12.5V≤12.5V≤12.5V≤12.5V4过流保护动作值1200mA1200mA1200mA1200mA5最大短路电流100mA100mA100mA100mA6过压保护动作值12.5V12.5V12.5V12.5V7周期与随机偏移峰峰值≤250mV≤250mV≤250mV≤250mV8输出电压偏离值≤5%≤5%≤5%≤5%9源效应≤5%≤5%≤5%≤5%10负载效应≤5%≤5%≤5%≤5%注：四路输出电源不共地。
