中试控股技术研究院鲁工为您讲解：高压电缆交流测试仪

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

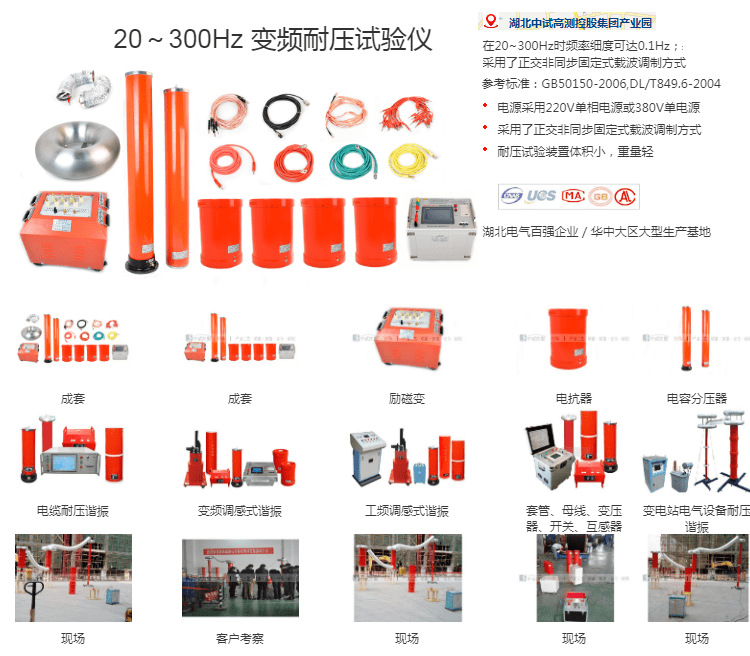

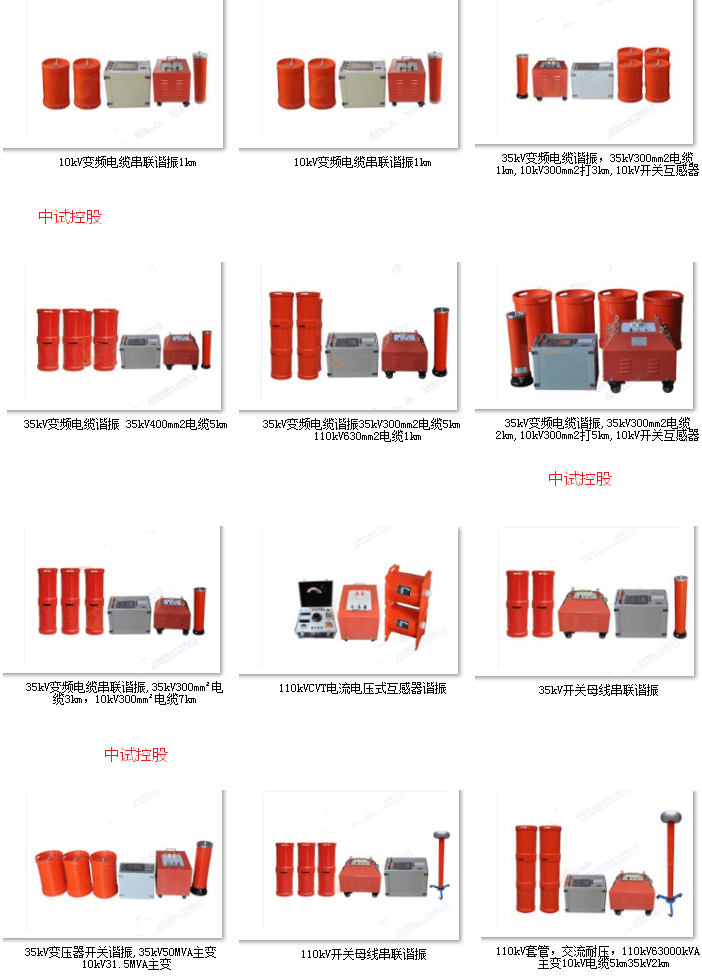

ZSBP系列变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

适用以下电缆的交流耐压试验：

电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆、电器装备用电线电缆、RVVP表示：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯；

RG表示：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网中传输数据模拟信号；

UTP表示：局域网电缆；

KVVP为：聚氯乙烯护套编织屏蔽电缆，SYWV（Y）、SYKV 有线电视、宽带网专用电缆；

RVV表示：聚氯乙烯绝缘软电缆；

AVVR表示：聚氯乙烯护套安装用软电缆；

RV、RVP表示：聚氯乙烯绝缘电缆；

BV、BVR表示：聚氯乙烯绝缘电缆；

KVV表示：聚氯乙烯绝缘控制电缆等。

选择合适的试验频率范围是个比较重要的问题。在这方面，就目前国内外的提法来看，总结可分成3类：第1类为较宽频率范围30-300Hz、20-300Hz、1-300Hz；第2类为工频范围，45-65Hz，45-55Hz；第3类为接近工频，35-75Hz。

试验参考

10kv电缆交接试验耐压打2.5U0电压，试验时间为5min。 GB50150-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5规定10kv电缆试验电压为（2.5U0），试验时间为5min（2.5U0时）。 10KV电缆是一般有6/10KV和8.7/10KV两种，这两种电缆的U0是不相同的。根据试验标准6/10KV是施加15KV（6x2.5=15）交流电5分钟，电缆不击穿；而8.7/10KV则是施加21.75KV（8.7x2.5=21.75）交流电5分钟，电缆不击穿。交流耐压试验：电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。

电缆做耐压试验怎么做

1、被试电缆两端设好围栏并有专人看护。

2、测量电缆相位，确保电缆两端相位一致。

3、先用5000V兆欧表测量，正常情况下新电缆阻值均在10000MQ以上。多芯电缆应分别测量每一芯线对其它芯线及外皮的绝缘电阻。外护套及内衬层使用500V绝缘电阻测试仪测试其对地电阻。

4、开始打耐压，每相时间一般为20分钟。

5、试验完成后先把电压降下来再切断电源放电。

6、用5000v兆欧表再测量一次绝缘，绝缘电阻不应有明显下降

一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大都采用调频式（30-300Hz）串联谐振试验设备，可以得到更高的品质数（Q值），并具有自动调谐、多重保护，以及低噪音、灵活的组合方式（单件重量大为下降）等优点。

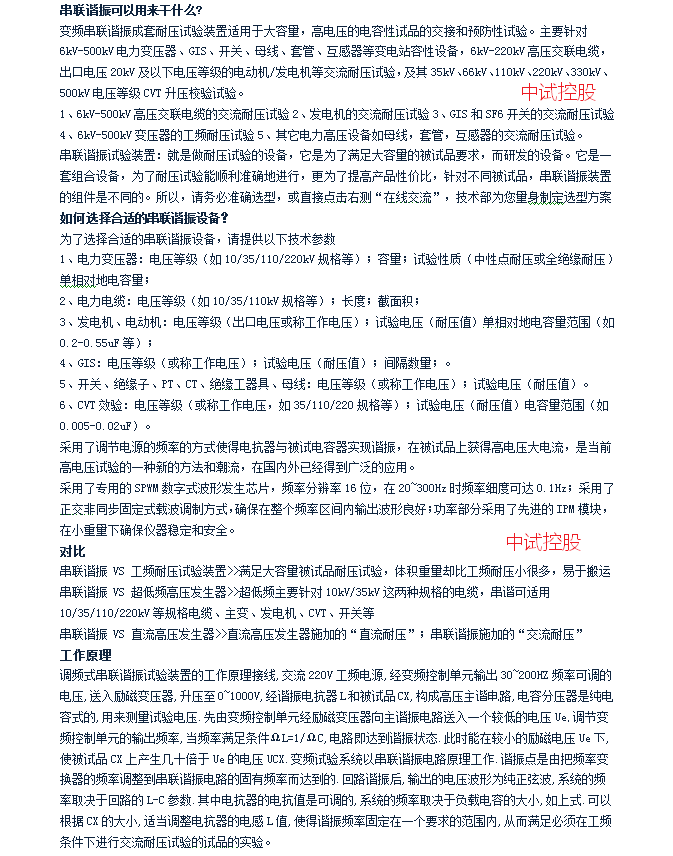

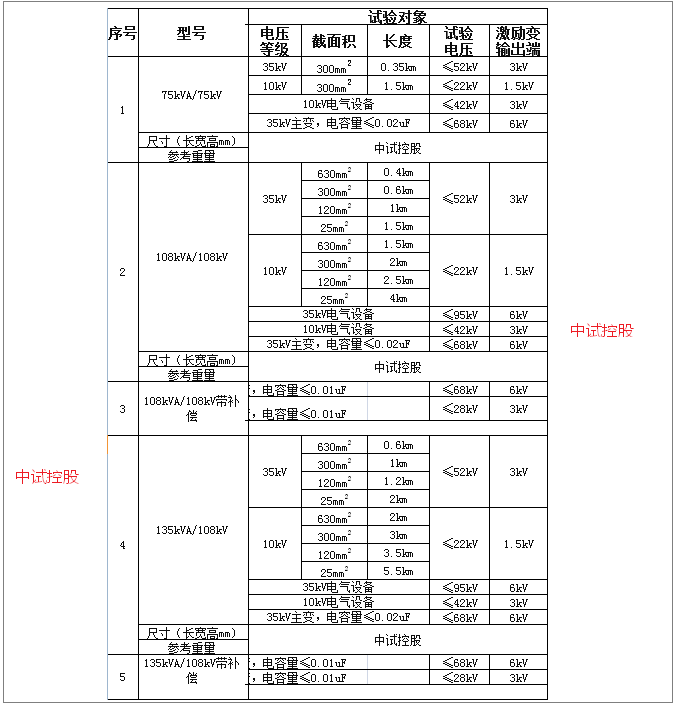

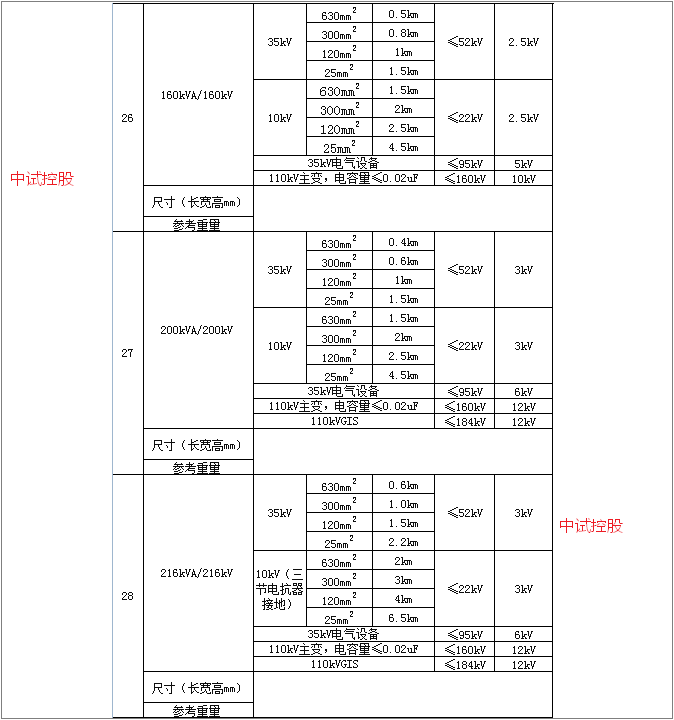

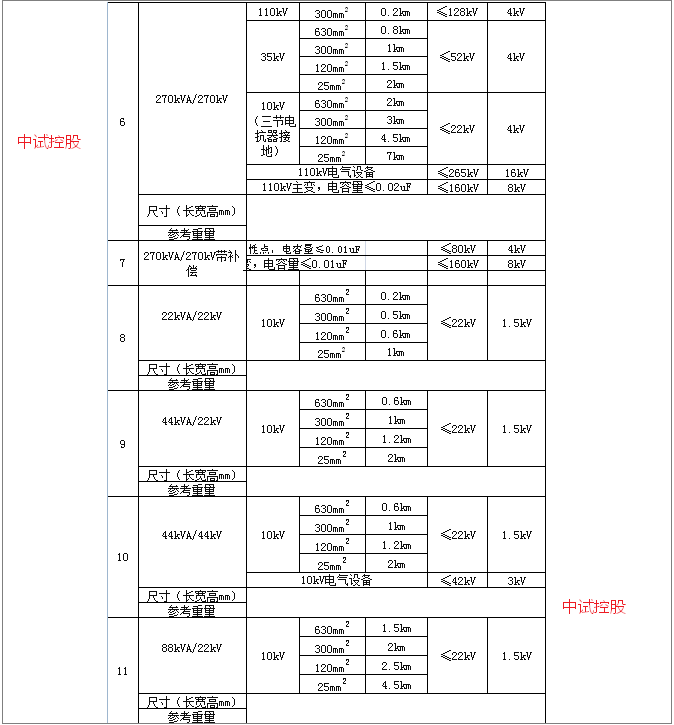

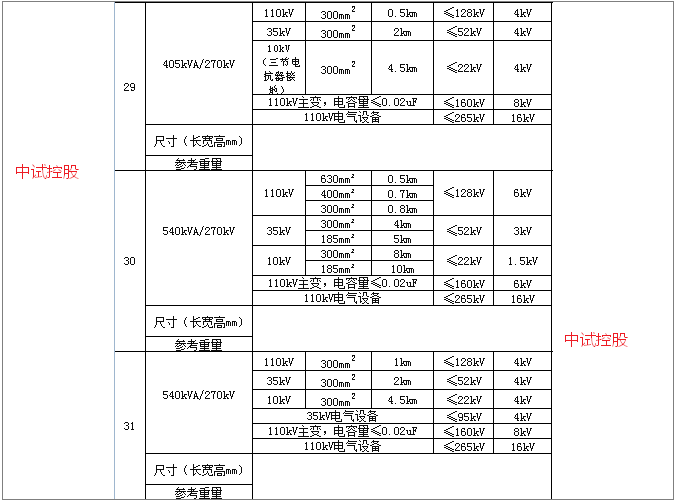

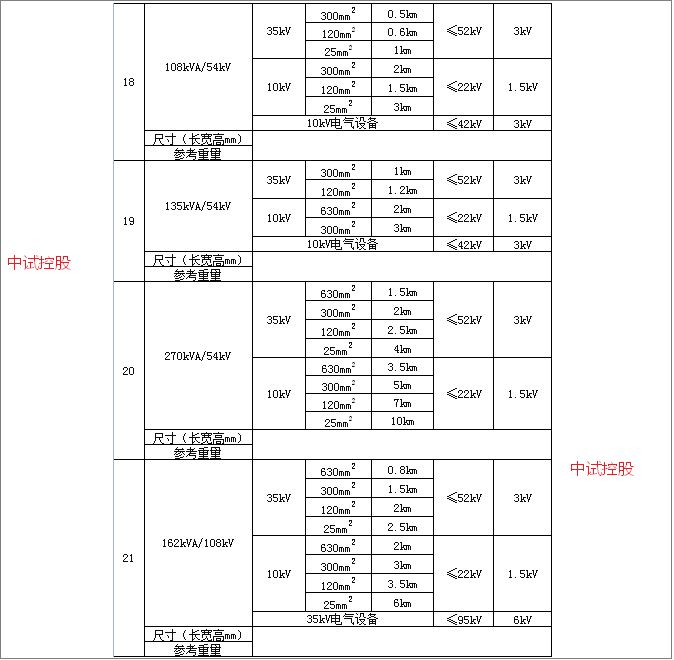

如何选择合适的变频串联谐振耐压试验装置？

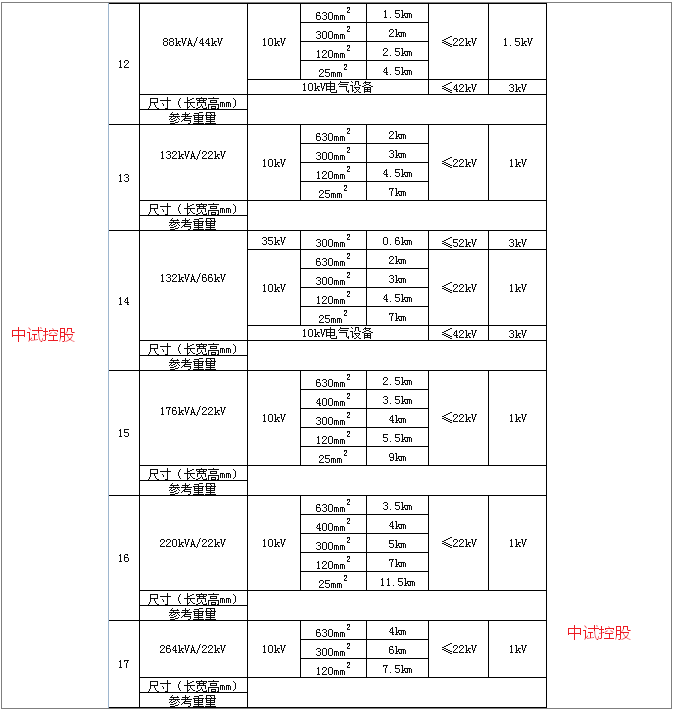

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

随着电子技术的不断发展，变频串联谐振试验装置也广为人知。但是变频串联谐振试验装置有什么特点?技术参数有哪些?今天我们一起来看一下。

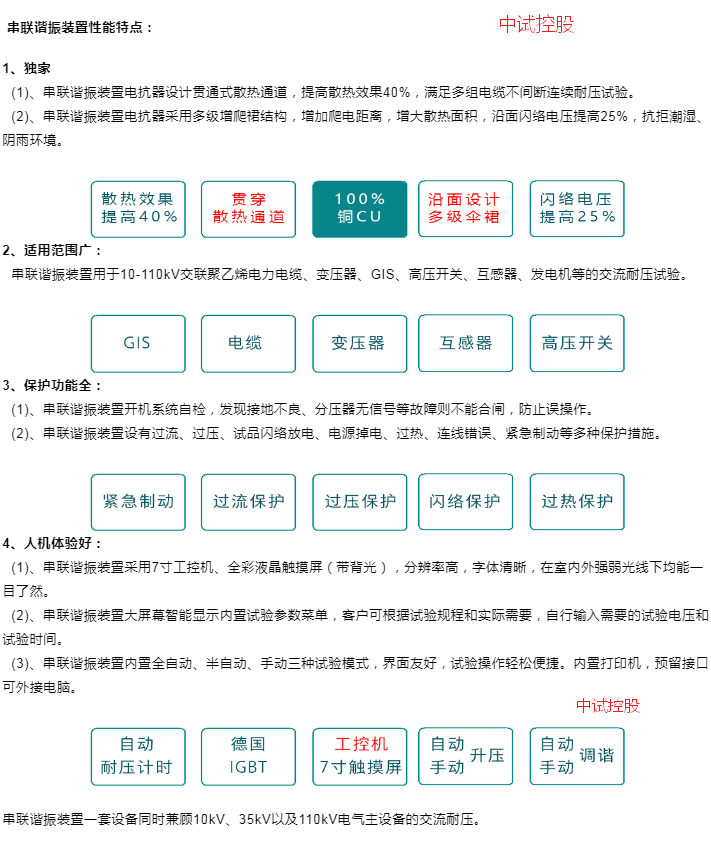

变频串联谐振试验装置特点

1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能

2、能灵活整定实验电压、调频范围、加压时间

3、试验结果能计算出被试品电容

4、具有计算机通讯接口，便于通讯和试验数据管理

5、体积小、重量轻、操作方便

6、分辨率高、频率分辨率为0.001HZ

7、安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件

变频串联谐振试验装置技术参数

1、环境温度：-10～45℃

2、环境湿度：≤90%

3、海拔高度：≤2000M

4、电源输入：220V±10%单相 50Hz 输出0～220V(≤10KW)380V±10%三相 50Hz 输出0～400V

5、额定试验容量：0～8000KVA(选择)

6、谐振电压：0～1000KV(选择)

7、输出波形：正弦波

8、频率调节范围：0.1～300Hz

9、波形畸变率：≤0.5%

10、系统测量精度：0.5级

11、噪声：≤60dB

12、频率调节分频率：0.01Hz

13、电抗器Q值：30～200(选择)

14、不稳定度：≤0.05%

谐振即物理的简谐振动，物体的加速度在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动。其动力学方程式是F=-kx。 谐振的现象是电流增大和电压减小，越接近谐振中心，电流表电压表功率表转动变化快，但是和短路的区别是不会出现零序量。

一种放大形式，一般在高频或者射频电路中比较常见。在高频或者射频中，谐振放大器一般应用于小信号放大，我们称作为谐振放大器。

谐振功率放大器的特点

1.采用谐振网络作负载。

2.一般工作在丙类或乙类状态。

3.工作频率和相对通频带相差很大。

4.技术指标要求输出功率大、效率高。

在谐振功放中，为了提高效率，都在丙类工作状态，或者工作在更高效率的丁类和戊类。在这种情况下，功率管集电极电流为严重失真的脉冲序列波形或周期性的开关波形。顺便指出，在某些特定情况下，为了满足对非线性失真的严格要求，也有采用甲类或乙类工作的谐振功放。

为实现不失真放大，必须限定输入信号为单一频率的高频正弦波（即载波信号）或者在高频附近占有很窄频带的已调波信号。在这种信号作用下，功率管集电极电流波形为接近余弦的脉冲序列，用傅氏级数将它分解为平均分量Ico，基波分量Iclmcos wt和各次谐波分量之和，输出滤波匹配网络取出基本波分量，滤除其它无用分量，就能在负载上获得不失真的输出信号。

同理，在功率管输入端，基极电流也是失真脉冲序列，通过输入匹配滤波网络的滤波作用，加到功率管输入端的为不失真的信号电压。

与非谐振功放一样，在特定的偏置条件下，对应于特定大小的输入信号，功率管有一最佳负载，这时，谐振功放的输出功率最大，效率也较高。因此，滤波匹配网络除了滤波作用外，还起到匹配作用，即将输出负载（往往是非电阻性负载）变换为功率管所需的最佳负载。

谐振放大器的特性

1.负载特性

负载特性是指放大器在VBB、VCC和Ubm不变时，随R变化的特性

2.基极调制特性

基极调制特性是指放大器在R、VCC和Ubm不变时，随VBB变化的特性

3.集电极调制特性

集电极调制特性是指放大器在VBB、R和Ubm不变时，随VCC变化的特性

4.放大特性

放大特性是指放大器在VBB、VCC和R不变时，随Ubm变化的特性

变频串联谐振适合各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。

电容器充电电源发展概况

与传统的高压直流电源不同的是，在脉冲功率领域，高压电容需要在充电到预设 值后瞬时放电，产生很大的脉冲功率，然后再充电，重复上述过程，电容电压变化

电容器充电技术有多种不同的分类方式，比如，按照工作频率分，有工频充电和高频充电，按照充电方式分，有恒压充电和恒流充电。目前，主要有以下三种充电方式：带限流电阻的传统高压直流充电，工频LC谐振式充电电源以及高频开关变换器充电电源。

(1)带限流电阻的高压直流充电电源 其充电原理图如图 1.2 所示，在充电阶段，高压直流电源经限流电阻对电容器充电 直至电容电压与电源电压相等；在放电阶段，电容器对负载瞬间放电，发出脉冲功率， 限流电阻起到隔离高压直流电源和负载的作用。这种充电方式非常简单而且可靠，成 本低廉，但是充电效率很低，最高只能到 50%，而且充电过程非线性，前期充电电流 非常大，但是后期却太慢，只能适用于低重复频率的场合。

（2）工频 LC 谐振式充电电源 其充电原理图如图 1.3 所示，基本原理是由 LC 构成的谐振系统，当 w2 LC =1时，充电电源的电流达到一个恒定值，实现对充电电容线性充电，因此充电速度较快。但 是缺点也很明显，因为是工频充电，充电精度和充电稳定性不可能太高，而且工频变 压器体积庞大、笨重，不利于实现小型化、集约化和模块化。

串联谐振直流电源原理分析

串联谐振充电电源原理框图如图 2.1 所示，包括全桥逆变谐振升压、不控整流、采样反馈和保护控制系统等部分，高频逆变桥将输入的直流信号转化为高频交流信号经高频变压器升压，输出电压经不控整流桥后给大电容充电。为了实现充电可控和幅值可调，增加了采样反馈系统和保护控制系统。下面将对主电路工作过程进行理论上的分析推导。

高频变压器分布参数的影响研究

高频变压器是工作频率在中频（10kHz）以上的电源变压器，主要应用场合是在高 频开关电源中进行逆变桥输出升压。按工作频率的大小，可以分为以下几个档次： 10kHz 50kHz - 、50kHz 100kHz - 、100kHz 500kHz ～ 、500kHz 1MHz ～ 、1MHz以上。 高频变压器与普通变压器的区别一般有以下两种： （1）输入电压是交流方波而不是正弦波，变压器原方绕组中电流波形也是非正弦 波。 （2）由于变压器的工作频率较高，最高可能会达到几十万赫兹。在确定磁心材料 及进行损耗计算时必须考虑磁芯中高次谐波的影响以及能满足高频工作的需要。

通常，为了简化分析过程，我们会忽略高频变压器的励磁电感和漏感。事实上， 分布参数是不能忽略的，而且随着开关频率的提高，分布参数的影响会越来越严重。 而其中，对高频谐振充电电源影响最大的是分布电容，漏感可以作为谐振元件参与谐振过程。

为何变频串联谐振装置能够找到绝缘弱点|

在高压试验中，变频串联谐振试验成套装置是很好的选这是因频串联谐振试验成套装置有许多学生优点。例如，其分体式结构优化设计和小容量变频电源使串联谐振体积更小、更轻，易于在测试通过现场使用移动，并且我们可以同时根据实际测试的具体工作要求企业灵活地改变自己测试实验装置。更重要的优点是变频串联谐振试验成套装置是否能够实现快速有效地研究发现这些设备的绝缘弱点。那么他们为什么串联谐振能有效地提高发现绝缘薄弱环节呢|

这是因为变频串联谐振试验成套装置通过谐振电抗器与被测产品的电容串联，产生谐振，得到试验所需的大电流，高压，再通过变频电源的输出频率使电路串联谐振。 此时，正是由于电路的谐振，使得变频电源中较小的输出电压能够在被测产品上产生较高的测试电压，并联谐振或测试变压器进行电压测试。 与两者相比，短路电流是击穿电流的数百倍。

这是因为独特的串联谐振试验理论和针对性，串联谐振的专业技术设计，能够快速，有效地检测出被测产品的绝缘缺陷，以帮助电力职工有效地完成测试压力测试产品，完善的测试和工作效率。

串联谐振分压器的作用及在谐振时电抗等于多少

第一，能够发现社会中危险的部位。因为每一个设备虽然说在使用时有着非常高的效率，但是时间一长或多或少都会有相应的问题，比如说电压不稳定，电阻不稳定，这些问题如果没有得到比较好的解决，长时间之后就会成为一种安全隐患，一旦发的话就会给工厂给工人带去非常大的伤害。

但是如果在了解设备的电压电阻问题时，就可以通过串联谐振装置增压器，对社会做一个耐压实验，能够从耐压实验中了解该设备的电压如何？该设备所存在的问题集中在哪个方面，也能够及时的将其解决掉，总比在什么都不清楚的情况下就去选择一种解决方案，这种做法是非常盲目的，也是非常不可取的，只是浪费时间而已。

第二，串联谐振分压器的实际作用也包括它能够获得更多的电压，因为在无线电工程中，它的电压是非常低，自然保证不了整个信号的传输非常快，但是如果在使用时能够通过串联谐振分压器对其进行检测的话，也能够获得更大的电压，能够保证整个系统效率比较高，而且能够加强整个信号的传输力度。

变频串联谐振主要由变频电源、励磁变压器、电抗器和电容分压器组成。变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压回即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

串联谐抄振又称电压谐振，对于RLC串联谐振电路，当电流与电压同相时，工程上将电路的这一特殊状态定义称为谐振。由电流与电压同相可以得出，发生谐振的条件为Im[Z(jw0)]=X(jw0)=w0L-1/w0C=0。也就是频率特性φ(jw)在w0处有φ(jw0)=0。 返回搜狐，查看更多
