原标题：电缆交流耐压仪

中试控股技术研究院鲁工为您讲解：电缆交流耐压仪

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

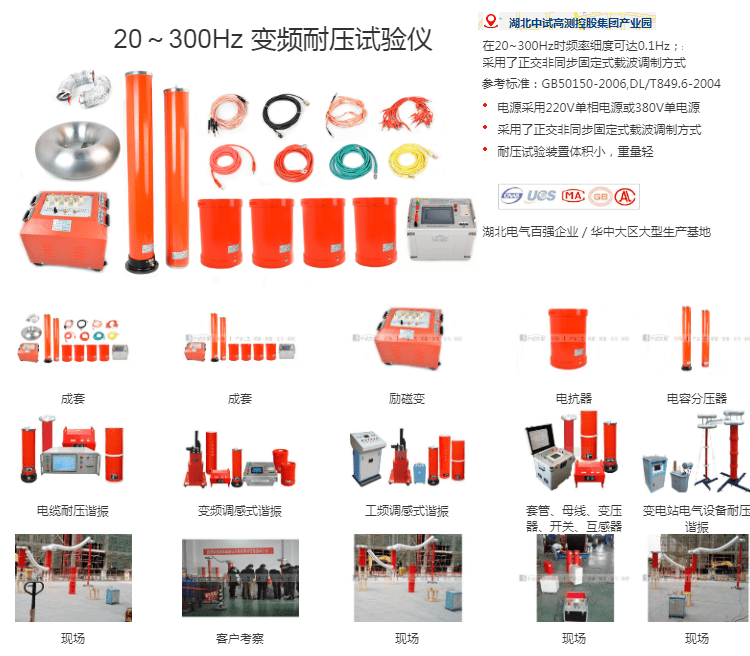

ZSBP系列变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

适用以下电缆的交流耐压试验：

电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆、电器装备用电线电缆、RVVP表示：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯；

RG表示：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网中传输数据模拟信号；

UTP表示：局域网电缆；

KVVP为：聚氯乙烯护套编织屏蔽电缆，SYWV（Y）、SYKV 有线电视、宽带网专用电缆；

RVV表示：聚氯乙烯绝缘软电缆；

AVVR表示：聚氯乙烯护套安装用软电缆；

RV、RVP表示：聚氯乙烯绝缘电缆；

BV、BVR表示：聚氯乙烯绝缘电缆；

KVV表示：聚氯乙烯绝缘控制电缆等。

选择合适的试验频率范围是个比较重要的问题。在这方面，就目前国内外的提法来看，总结可分成3类：第1类为较宽频率范围30-300Hz、20-300Hz、1-300Hz；第2类为工频范围，45-65Hz，45-55Hz；第3类为接近工频，35-75Hz。

试验参考

10kv电缆交接试验耐压打2.5U0电压，试验时间为5min。 GB50150-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5规定10kv电缆试验电压为（2.5U0），试验时间为5min（2.5U0时）。 10KV电缆是一般有6/10KV和8.7/10KV两种，这两种电缆的U0是不相同的。根据试验标准6/10KV是施加15KV（6x2.5=15）交流电5分钟，电缆不击穿；而8.7/10KV则是施加21.75KV（8.7x2.5=21.75）交流电5分钟，电缆不击穿。交流耐压试验：电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。

电缆做耐压试验怎么做

1、被试电缆两端设好围栏并有专人看护。

2、测量电缆相位，确保电缆两端相位一致。

3、先用5000V兆欧表测量，正常情况下新电缆阻值均在10000MQ以上。多芯电缆应分别测量每一芯线对其它芯线及外皮的绝缘电阻。外护套及内衬层使用500V绝缘电阻测试仪测试其对地电阻。

4、开始打耐压，每相时间一般为20分钟。

5、试验完成后先把电压降下来再切断电源放电。

6、用5000v兆欧表再测量一次绝缘，绝缘电阻不应有明显下降

一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大都采用调频式（30-300Hz）串联谐振试验设备，可以得到更高的品质数（Q值），并具有自动调谐、多重保护，以及低噪音、灵活的组合方式（单件重量大为下降）等优点。

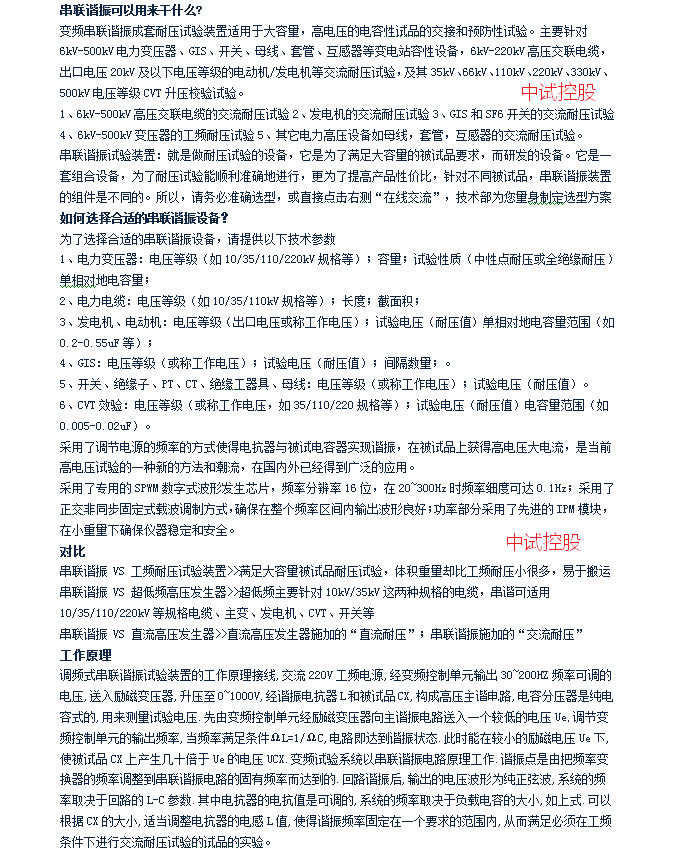

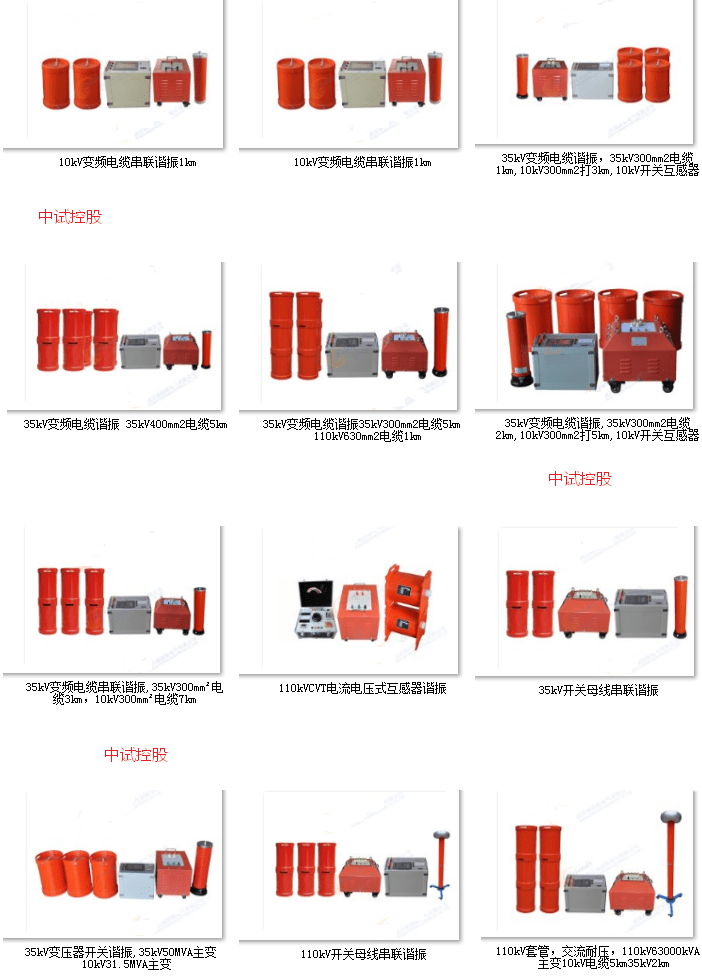

如何选择合适的变频串联谐振耐压试验装置？

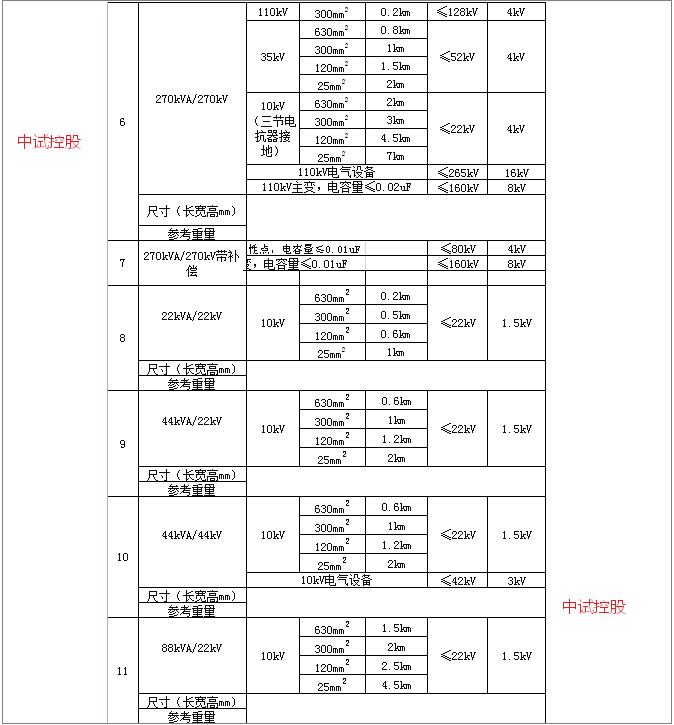

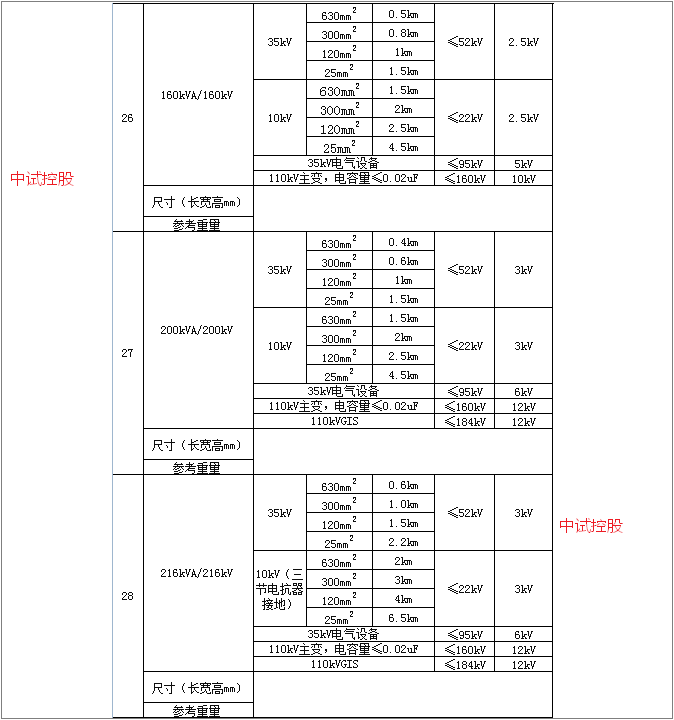

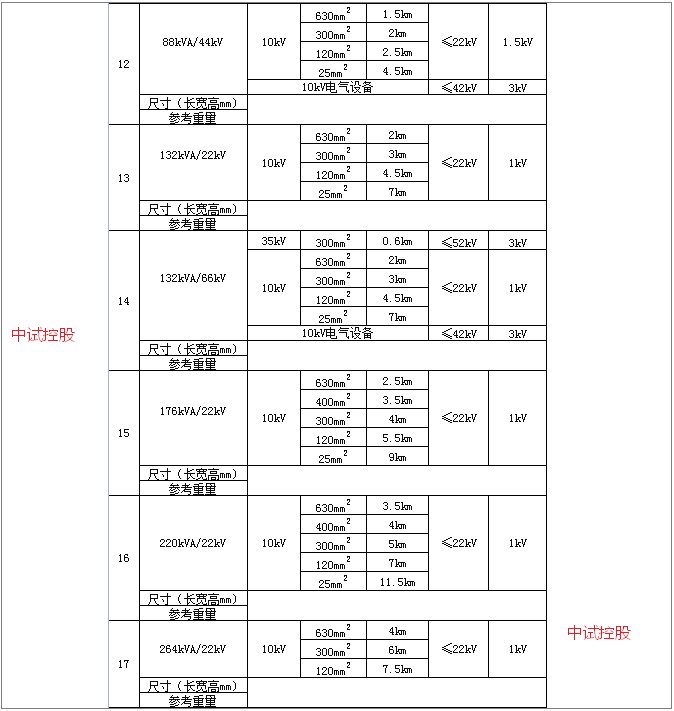

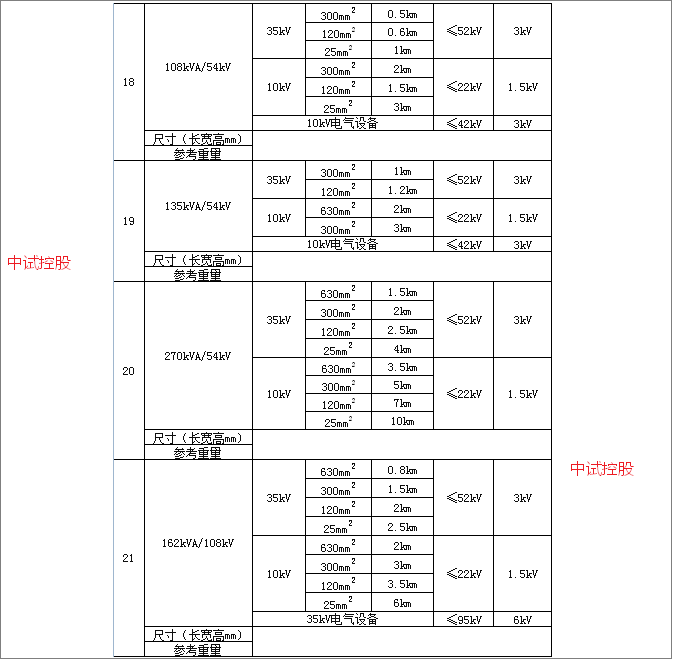

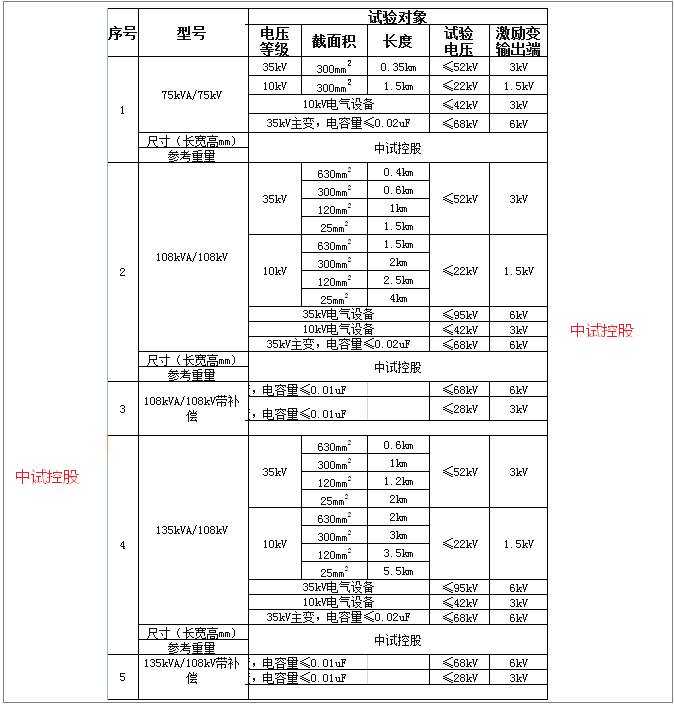

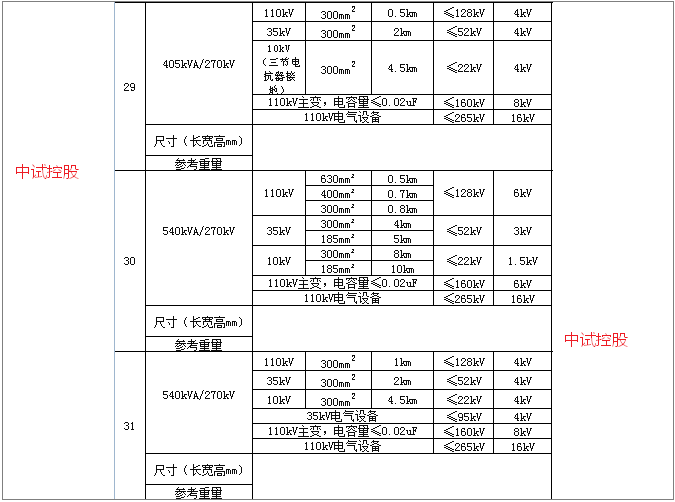

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

随着电子技术的不断发展，变频串联谐振试验装置也广为人知。但是变频串联谐振试验装置有什么特点?技术参数有哪些?今天我们一起来看一下。

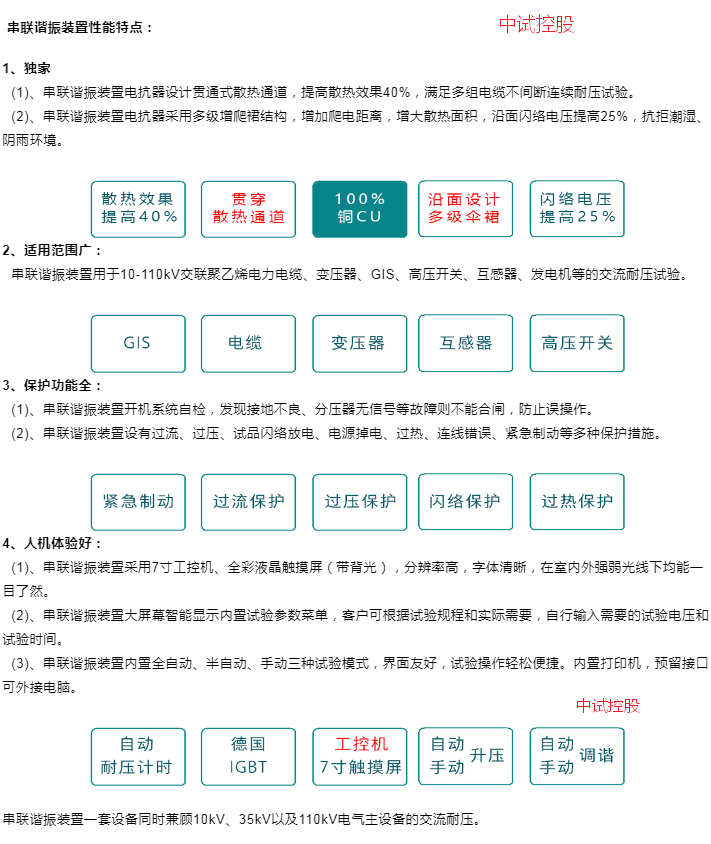

变频串联谐振试验装置特点

1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能

2、能灵活整定实验电压、调频范围、加压时间

3、试验结果能计算出被试品电容

4、具有计算机通讯接口，便于通讯和试验数据管理

5、体积小、重量轻、操作方便

6、分辨率高、频率分辨率为0.001HZ

7、安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件

变频串联谐振试验装置技术参数

1、环境温度：-10～45℃

2、环境湿度：≤90%

3、海拔高度：≤2000M

4、电源输入：220V±10%单相 50Hz 输出0～220V(≤10KW)380V±10%三相 50Hz 输出0～400V

5、额定试验容量：0～8000KVA(选择)

6、谐振电压：0～1000KV(选择)

7、输出波形：正弦波

8、频率调节范围：0.1～300Hz

9、波形畸变率：≤0.5%

10、系统测量精度：0.5级

11、噪声：≤60dB

12、频率调节分频率：0.01Hz

13、电抗器Q值：30～200(选择)

14、不稳定度：≤0.05%

谐振即物理的简谐振动，物体的加速度在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动。其动力学方程式是F=-kx。 谐振的现象是电流增大和电压减小，越接近谐振中心，电流表电压表功率表转动变化快，但是和短路的区别是不会出现零序量。

一种放大形式，一般在高频或者射频电路中比较常见。在高频或者射频中，谐振放大器一般应用于小信号放大，我们称作为谐振放大器。

谐振功率放大器的特点

1.采用谐振网络作负载。

2.一般工作在丙类或乙类状态。

3.工作频率和相对通频带相差很大。

4.技术指标要求输出功率大、效率高。

在谐振功放中，为了提高效率，都在丙类工作状态，或者工作在更高效率的丁类和戊类。在这种情况下，功率管集电极电流为严重失真的脉冲序列波形或周期性的开关波形。顺便指出，在某些特定情况下，为了满足对非线性失真的严格要求，也有采用甲类或乙类工作的谐振功放。

为实现不失真放大，必须限定输入信号为单一频率的高频正弦波（即载波信号）或者在高频附近占有很窄频带的已调波信号。在这种信号作用下，功率管集电极电流波形为接近余弦的脉冲序列，用傅氏级数将它分解为平均分量Ico，基波分量Iclmcos wt和各次谐波分量之和，输出滤波匹配网络取出基本波分量，滤除其它无用分量，就能在负载上获得不失真的输出信号。

同理，在功率管输入端，基极电流也是失真脉冲序列，通过输入匹配滤波网络的滤波作用，加到功率管输入端的为不失真的信号电压。

与非谐振功放一样，在特定的偏置条件下，对应于特定大小的输入信号，功率管有一最佳负载，这时，谐振功放的输出功率最大，效率也较高。因此，滤波匹配网络除了滤波作用外，还起到匹配作用，即将输出负载（往往是非电阻性负载）变换为功率管所需的最佳负载。

谐振放大器的特性

1.负载特性

负载特性是指放大器在VBB、VCC和Ubm不变时，随R变化的特性

2.基极调制特性

基极调制特性是指放大器在R、VCC和Ubm不变时，随VBB变化的特性

3.集电极调制特性

集电极调制特性是指放大器在VBB、R和Ubm不变时，随VCC变化的特性

4.放大特性

放大特性是指放大器在VBB、VCC和R不变时，随Ubm变化的特性

变频串联谐振适合各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。

串联谐振是电压最高还是电流最大及为什么要保持输出电压恒定

在电阻、电感及电容百所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的度电压U与电流I的相位相同，电路呈现纯电阻性，这就是回串联谐振。当电路发生串联谐振时电路的阻抗Z=√R2 (XC-XL)2=R，电路中总阻答抗最小，电流达到最大值。

首先LC串联谐度振，电路的整体阻抗为0欧，那么RLC串联谐振的整体阻抗为R的阻值。

这时候电问路的电流等于U/R。而由于串联，流过 阻 容 感（RLC）的电流式相同的，那么电感上答的电压为感抗乘电流，电容上的电压幅值和电感上相同。

我们把R减小，那么电流就会加大，回电阻为0的话，理论上电流等于无穷大，那么电感电容上的电压答也都分别是无穷大。

换句话说，电阻值的大小直接影响到电感上输出电压的高低。减小电阻值很容易得到高电压，这是很危险的。

所以我们要控制输出电压大小作为保护。

串联谐振式逆变器和并联谐振式逆变器的直流侧分别是电压源和电流源。因此,也称为电压型逆变器介一一和电流型逆变器、,两者之存在着对偶性。下面对两者应用过程中的主要差别进行比较分析。串联谐振式逆变器短路保护较为困难,并联谐振不易进行开路保护。

串联谐振式逆变器采用电压源供电,在输入端并接有大的滤波电容,在逆变器发生短路故障时,由于电容器上电压不能突变,瞬时放电电流将会很大,极易造成功率管的过流损坏,此时必在功率器件的允许短路时间内采取保护措施,可以通过研制合理有效的保护电路予以克服。相反,并联谐振式逆变器采用电流源供电,逆变器输入端末端串接有一大滤波电感,在逆变器发生短路故障时,短路电流的上升将会受到此滤波电感的抑制,功率器件的短路保护就相对比较容易实现。但是,为了能使电感上的能量及时释放,必须时刻保持电感通路,当逆变器负载开路时,就会在电感上感生很大的电动势,并加在开关管上,极易造成开关管的过压击穿,负载开路保护相对困难。

由于串联谐振逆变器输出电压高,电流小,对槽路布局要求较低,感应加热线圈与逆变电源的距离远时对输出功率的影响很小,当采用同轴电缆或将来回线绞接在一起铺设时影响则几乎可以不计。并联逆变器则由于电压低,电流大而对槽路布线要求很高。感应加热线圈与逆变电源尤其是谐振电容器的距离应尽量靠近,否则两者之间的引线的分布电感会改变负载电路的结构,使逆变器工作受到很大影响。

综合以上几点的对比情况,在需要频繁起停,适合复杂工况的超音频感应加热应用中,选择串联逆变器结构更为合适。同时,为了改善开关状态,防止开通时有过大的尖峰电流,实现开关管的,需要使负载工作于感性状态,即开关频率略大于谐振频率。

电容器充电电源发展概况

与传统的高压直流电源不同的是，在脉冲功率领域，高压电容需要在充电到预设 值后瞬时放电，产生很大的脉冲功率，然后再充电，重复上述过程，电容电压变化

电容器充电技术有多种不同的分类方式，比如，按照工作频率分，有工频充电和高频充电，按照充电方式分，有恒压充电和恒流充电。目前，主要有以下三种充电方式：带限流电阻的传统高压直流充电，工频LC谐振式充电电源以及高频开关变换器充电电源。

(1)带限流电阻的高压直流充电电源 其充电原理图如图 1.2 所示，在充电阶段，高压直流电源经限流电阻对电容器充电 直至电容电压与电源电压相等；在放电阶段，电容器对负载瞬间放电，发出脉冲功率， 限流电阻起到隔离高压直流电源和负载的作用。这种充电方式非常简单而且可靠，成 本低廉，但是充电效率很低，最高只能到 50%，而且充电过程非线性，前期充电电流 非常大，但是后期却太慢，只能适用于低重复频率的场合。

（2）工频 LC 谐振式充电电源 其充电原理图如图 1.3 所示，基本原理是由 LC 构成的谐振系统，当 w2 LC =1时，充电电源的电流达到一个恒定值，实现对充电电容线性充电，因此充电速度较快。但 是缺点也很明显，因为是工频充电，充电精度和充电稳定性不可能太高，而且工频变 压器体积庞大、笨重，不利于实现小型化、集约化和模块化。 返回搜狐，查看更多
