作者：向导团队--向导

大部分初学者抓到一份电路图就开工了

实际上维修先修电源，设计也是先考虑功耗、功率。

简单直接点：

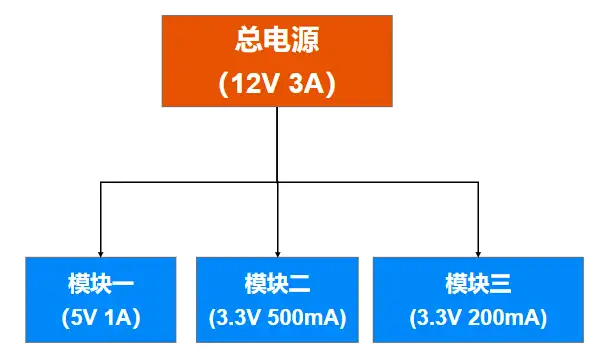

将所需要设计的产品划分模块估算每个模块所需要的功耗通过总功耗选择电源设计方案

另外实际上因为现在设计大部分是晶体管电路、半导体集成电路，内部是有很多开关的，也与程序打开某部分相关，所以功耗都是估算值，也就是所有内部模块均打开，最大功耗是什么。

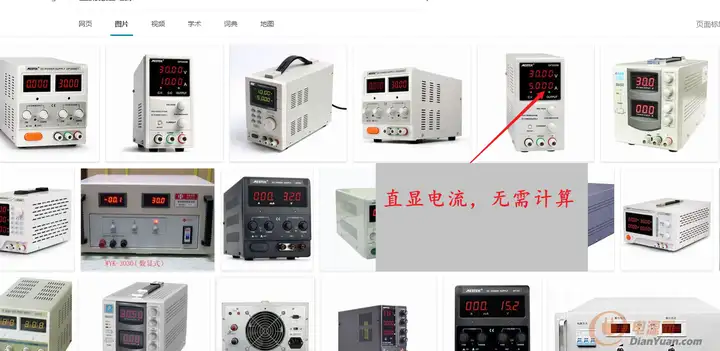

有经验的提前予以估算，没经验可以先画出一版测试电路，用直流稳压电源，直接上电测试，然后确认每部分的电流（供电电压一般是固定的），这样电流乘以电压就知道各部分功耗。

下一步就是根据功耗进行器件选型...

实际上很多初学者没有明白一些最简单的计算方法，然后很多时候也不是计算的问题，而是测量的问题。直接量测然后再估算，效率会高很多。

一定程度上来说，设计之初或者开始阶段用一下公式

设计=估算+测量--->实现

而不是

设计--->实现

其实这样真是实现不了或者实现出来问题太多。

凡事预则立，不预则废！

举个例子来说，

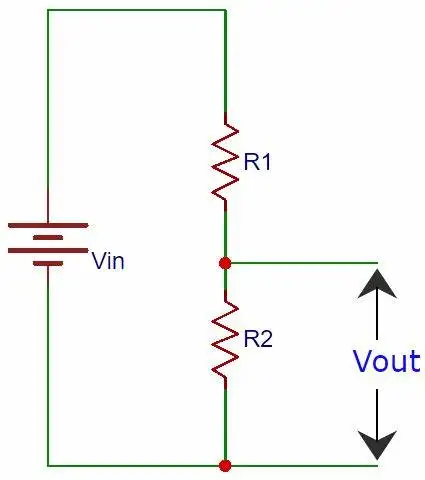

分压公式：Vout=(R2/(R1+R2) )X Vin （输出电压=下面电阻除以上下电阻之和，再乘以输入电压）

实际工作中我们会面对一个简单问题，R1的功率我们选多大的？

P=UI=UxU/R=IxIxR 功率=电压乘以电流=电压的平方除以电阻=电流的平方乘以电阻

电流这个大家都知道就是流过R1 R2 的电流，因为是串联所以流过R1 R2 的电流一样。

基尔霍夫定律，流入一个节点的等于流出的，你水管从R1流过又经过R2 返回管径的大小是受最小管径约束，所以电流是最小的那个，但是流动起来，都是最小值。

我们的目标算R1的功率，一般我们是知道R1的阻值的，UxU/R，就需要知道U多大。

比较容易误会的是UxU/R 这个U 电压，它不是Vin 输入电压，也不是Vout 输出电压，而是Vin-Vout。也就是在R1上的压差。

两种方式获得U，一是知道R1 R2的阻值，知道输入电压，然后用公式推出来，这个不常用，一会再说为什么不实用。另一种方式是直接用表测量R1 R2 中间点电压（有第一次样品，或者自己已经搭了个电路，或者仿真软件模拟了）。实际上这个更实用，知道原因是什么？

因为我们面对的R2通常不是一个电阻，而是一个电路模块或者一个集成电路。集成电路或者模块内部有很多开关，如果部分开关没打开，你完全不知道它的阻抗是多大，压降又能够产生多少，大部分时候是估算最大值。

举例：

R2 是一个单片机，R1=10R 输入电压Vin=5V，单片机全部电路工作（满负荷工作），我实际用万用表量到R2 R1 中间点电压是4.8V R1电阻需要多大功率的？

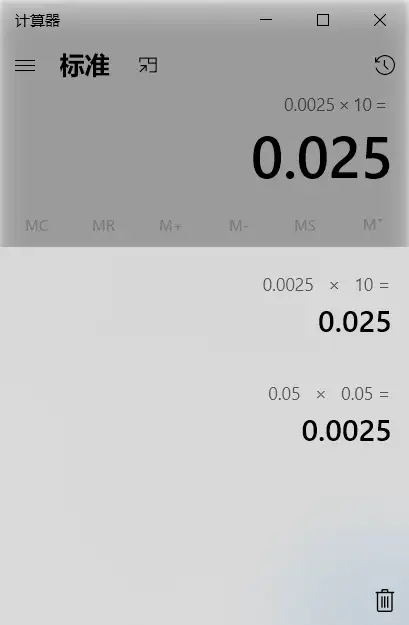

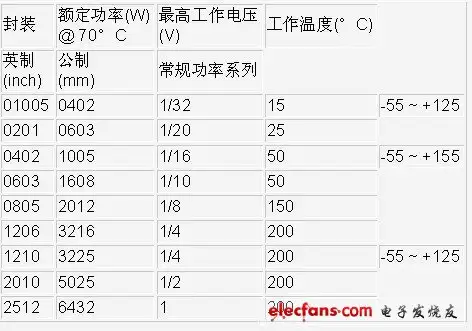

R1的压差 = 5-4.8 =0.2VR1 所需功率 = 0.2X0.2÷10=0.04÷10=0.004W要留余量翻倍 0.008W一般0805贴片电阻是1/8W = 0.125W 所以用0805的贴片电阻已经远远超出了所以我们不用担心0805在这个单片机电路中是否会被烧毁这个功率 0402 0201 都可用主要原因就是阻值太小了假设R1=0R 本身它不会消耗功率。这个引申下，假设R1或者R2 是个mosfet 场效应管，我们设计电路时，要注意当场效应管需要打开时要给它充足的条件，让它完全打开，完全打开的场效应管基本上属于一个大型管道，阻抗很小贴近到0R,所以很小的器件就可以过很大的电流。实际上集成电路类似，集成电路内部很多都是非常多的场效应管或者其他半导体管组成的通道。
