原标题：UHF/VHF测控站基带设备(UHF/VHF遥测遥控设备)

UHF/VHF频段卫星测控基带设备

1　功能概述

“UHF/VHF频段卫星测控基带设备”主要完成星地链路上行遥控指令的注入及下行遥测数据接收、处理以及数据传输。

基带设备完成遥控信号产生与指令比对、遥测模拟信号产生、遥测信号解调等任务，这些功能主要由SDR和监控计算机共同组成。

基带设备完成UHF/VHF频段信号上行遥控信号（或下行遥测模拟信号）调制与产生，下行遥测信号解调与处理等任务。

2　UHF和VHF频段卫星测控地面站简介

UHF和VHF频段卫星测控地面站的核心设备为基带设备，它采用软件无线电（SDR）收发信机来完成射频信号的上下变频、A/D及D/A处理。SDR收发信机可以满足60dB的动态范围，上行输出电平可达到0dBm；A/D输入电平范围为-70dBm～-10dBm；接收机噪声系数5dB～7dB。

系统采用软件无线电技术，通过加载软件实现多种调制体制的解调功能。

SDR平台以大规模现场可编程门阵列FPGA为核心，实现各种复杂算法和宽带信息处理功能，可方便实现I、Q数据采集功能。

SDR主要由上行信号放大器、混频器、ADC、DAC和FPGA组成，计算机主要完成参数配置和工作状态监视。

基带包含遥测单元（含模拟源）、遥控单元（含小环接收机）、数据处理功能、监控功能和记录和事后处理功能。

3　系统组成

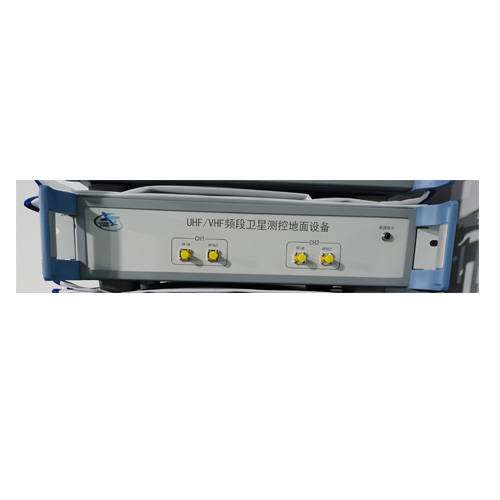

“UHF/VHF频段卫星测控基带设备”由SDR平台盒子、10MHz参考信号源和12V直流电源组成。

10MHz参考源为系统提供高精度的频率基准信号，内部为OCXO基准参考源。

12V直流电源为SDR盒子和10MHz参考源提供12V直流电源。

4　设计原则

1）采用成熟的SDR货架产品和公司已经成熟的测控软件，确保系统运行稳定可靠，确保系统的适用性和可靠性。

2）软件和硬件设计贯彻标准化、模块化设计理念，方便设备维护和扩展。

3）确保操控和测试自动化，可实现“无人操作、自动运行”。

5　主要功能和技术指标

5.1　主要功能

1) 系统具有VHF或UHF各一个频点的上行数据调制和发射的测控能力。

2) 接收中心遥控指令和注入数据，完成信号调制后以VHF或者UHF频段发送。

3) 系统具有一个频点的下行遥测数据接收及解调能力。

4) 具有接收信号AGC电压和Eb/N0显示。

5) 具有远程监控和自动化运行工作能力。

6) 按接口约定接受上位机的状态监视与操作控制。

7) 按透明方式完成与中心间的测控数据交换。

5.2　主要技术指标

5.2.1　工作频段

1) 上行

频段：100MHz～190MHz，400MHz～490MHz。

2) 下行

频段：400MHz～490MHz。

5.2.2　调制体制

支持MSK、GMSK。

5.2.3　速率

遥测：1kbps～19.2kbps。

遥控：1kbps～19.2kbps。

5.2.4　帧长

帧长可设，从8字节到1024字节。

5.2.5　遥控、遥测编码

NRZ-L，M，S。

5.2.6　输出电平

-40dBm到0dBm，可设。

6　供电

系统供电电压：12VDC。

系统供电电流：静态电流900mA，最大电流小于1.5A。

SDR盒子的静态电流500mA，最大电流不大于800mA。

10MHz参考源的静态电流400mA，最大电流不大于600mA。返回搜狐，查看更多
