高精度电压源TD2500

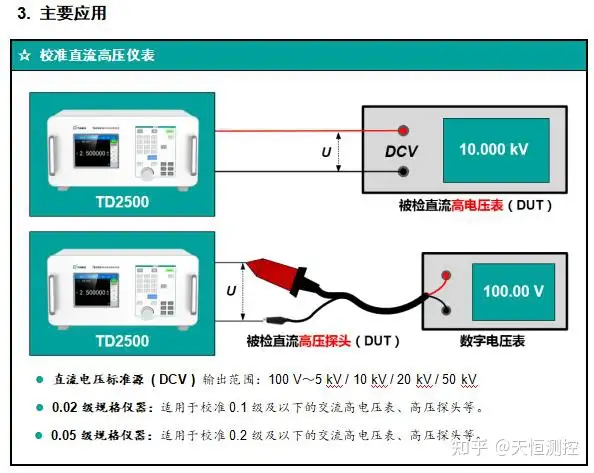

高精度电压源TD2500是一款宽量限、高精度、多功能的直流标准源仪器。高精度电压源TD2500装置最大可输出50 kV的直流高压，具有0.02级/ 0.05级二种规格可选。适用于检定或校准直流高压表、耐电压测试仪检定装置、高压探头等。

2. 高精度电压源TD2500产品特征

直流电压源：100 V～5 kV / 10 kV / 20 kV / 50 kV

良好的电气保护，如短路保护、及过载保护等。

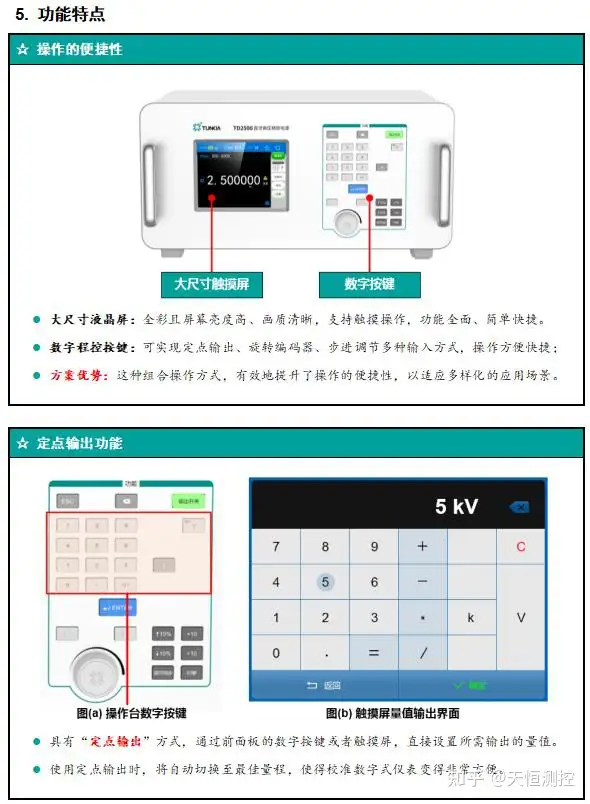

大尺寸液晶触摸屏显示结合实体按键，量值显示直观，输出操作便捷。

配有RS232接口，便于和专用软件连接组建自动测试系统。

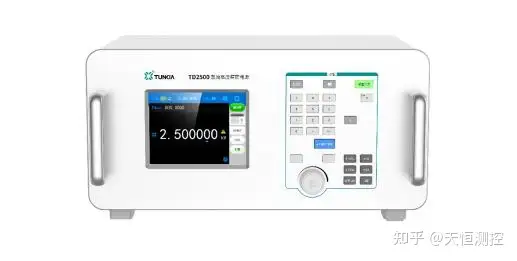

高精度电压源TD2500

4. 高精度电压源TD2500仪器外观

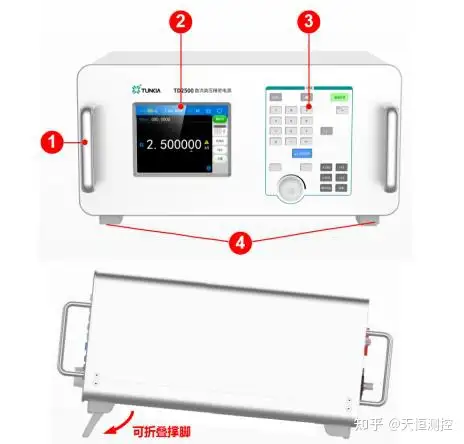

☆ 仪器前面板

高精度电压源TD2500

1.仪器提手，方便用户搬运仪器。

2.液晶触摸彩屏，电量直观显示，全触摸操作，大大提升仪器的易用性。

3.按键操作面板，多种量值输入/调整模式，极大的提升仪器的操作便捷性。

4.可折叠撑脚，将仪器抬高一定高度，以获得最佳的操作与读数视角。

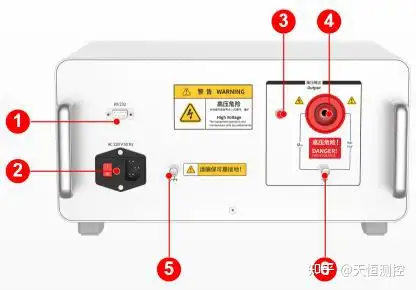

☆ 仪器后面板

高精度电压源TD2500

1.RS232通讯接口：实现与计算机通讯，便于用户组建全自动测试系统。

2.电源接口：带开关和保险管的AC 220 V电源输入接口

3.高压输出指示灯，输出高压时指示灯亮，提示高压危险，注意安全操作。

4.高压输出端子，注意高压输出危险。

5.机壳地：设备使用前应确保机壳地已可靠接地。

6.输出地：设备使用前应确保高压负极地已可靠接地保护。

高精度电压源TD2500高精度电压源TD2500高精度电压源TD2500

8. 一般技术规格

供电电源： AC (220±22) V，(50±2) Hz

预热时间： 30分钟

最大功耗： 150 VA

温度性能： 工作温度：0°C～45°C；储存温度：-20°C～70°C

湿度性能： 工作湿度：< 80% @ 30°C，< 70% @ 40°C，< 40% @ 50°C

储存湿度：(20%～80%) R·H，不结露

海拔高度： < 3000 m

质量： 约20 kg

连接方式： RS232接口

外形尺寸： 20 kV选型：520 mm (W) × 530 mm (D) × 910 mm (H) (不含把手、垫脚)

*注：不同选型尺寸稍有差异，此处以20 kV选型为例
