SITOP PSU8600是西门子公司推出的一款工业电源，它可以通过OPC UA与第三方系统进行通信，也可以集成在PROFINET网络中。PSU8600包括基本模块和扩展模块，可根据需要进行组合。今天这篇文章，我们来详细介绍下PSU8600的基本模块。

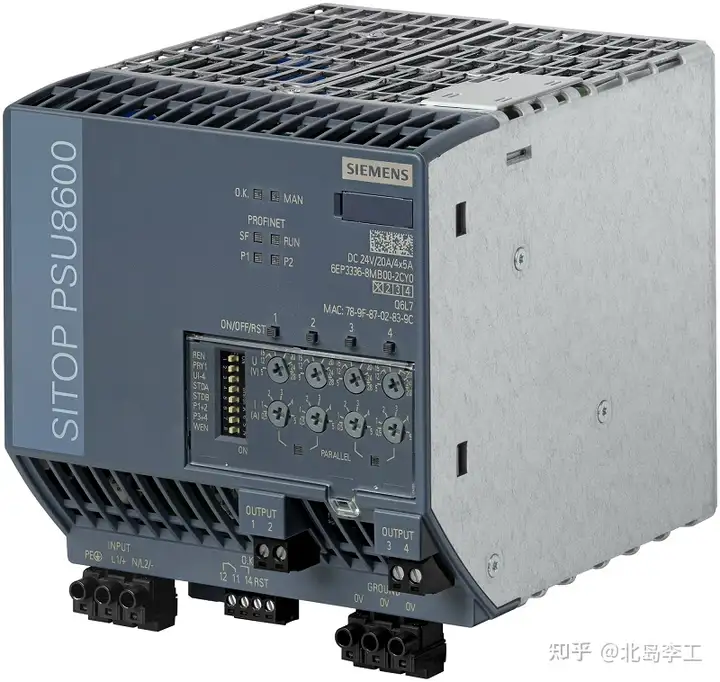

PSU是“Power Supply Unit”的缩写，即“供电单元”。PSU8600基本模块的外观如下图所示：

根据输入电压及输出电流的不同，基本模块包括如下三种类型：

名称输出通道数每个通道的最大电流1AC-DC 24 V/20 A45A3AC-DC 24 V/20 A45A3AC-DC 24 V/40 A410A1AC-DC 24 V/20 A：输入电压220V/AC，输出电压24V/DC(可调)，共有4路输出通道，每个通道的最大电流5A；3AC-DC 24 V/20 A：输入电压400V/AC，输出电压24V/DC(可调)，共有4路输出通道，每个通道的最大电流5A；3AC-DC 24 V/40 A：输入电压400V/AC，输出电压24V/DC(可调)，共有4路输出通道，每个通道的最大电流10A；

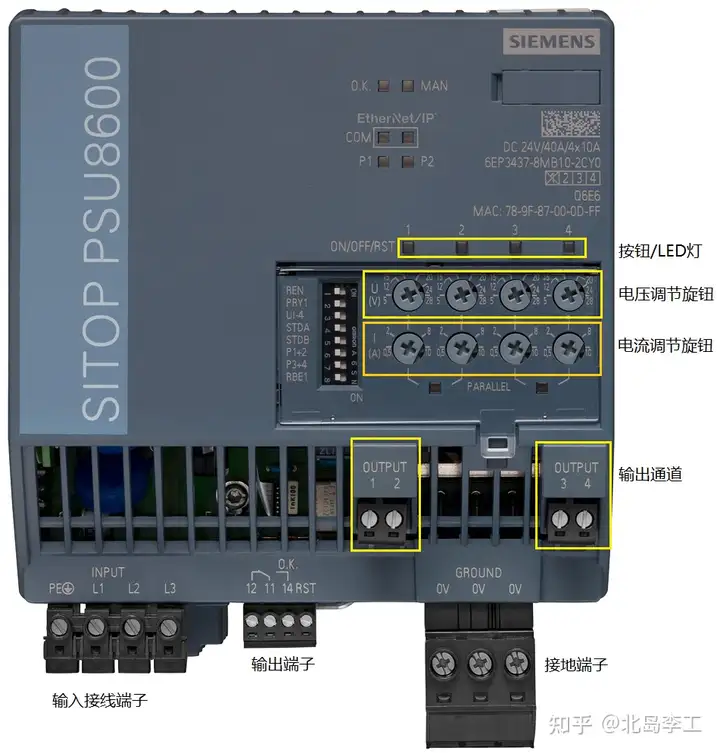

PSU8600基本模块的输出电压及电流可通过旋钮调节，输出电压范围5~28V，输出电流范围0.5~5/10A（取决于型号），如下图所示：

在电压调节旋钮的上方有4个按钮/LED灯，既是按钮，也是LED灯，用于控制/显示相关输出通道的状态。可以控制相应通的开启/关闭，通道开启时绿色常亮。按下按钮后变为黄色，表示通道关闭。当通道出现故障时（比如短路，过载）会显示红色，故障消除后，按下该按钮可复位。

按钮/LED灯上方还有一些LED灯，用来指示基本模块的状态：

O.K.：指示模块的状态，正常情况下绿色常亮；MAN：模块的运行方式，手动运行时绿色常亮；P1/P2：总线（PROFINET、EtherNet/IP等）端口状态；

在电压/电流调节旋钮的左侧有一组拨码开关，用来设置模块的功能，其中：

REN：在手动操作和远程操作之间切换，ON=启用远程操作；PRY1：缓冲情况下输出端1优先；UI-4：“电子关闭”模式和“恒定电流”模式的设置，ON=恒电流模式。在“电子关闭”模式下，允许在一定的时间内过载。超出限值后，输出端关闭。在“恒定电流”模式下，过载电流可以按照定义的特性曲线（U/I特性曲线）连续变化。此时过载电流受限，不可以超过150%电流电位计设定值，时间为 5 秒。之后只要有过载，电流就会被限制在100 % 设定值内；STDA和STDB：确定输出的接通顺序。如果输出端上的负载同时接通，产生的接通电流峰值可能会对PSU8600 电源系统造成负担。为降低这种负担，可选择在输出端之间接通延时（见表二），接通的顺序是1→2→3→4→扩展模块。P1+2：并联基本模块的输出端1和2，ON=激活输出并联；

P3+4：并联基本模块的输出端3和4，ON=激活输出并联；WEN：激活和停用集成的网络服务器，ON=激活集成的网络服务器；STDASTDB含义OFFOFF没有延时ONOFF25msOFFON100msONON负载最佳

好了，关于西门子SITOP PSU8600基本模块就先介绍到这里，后续会介绍其扩展模块。
