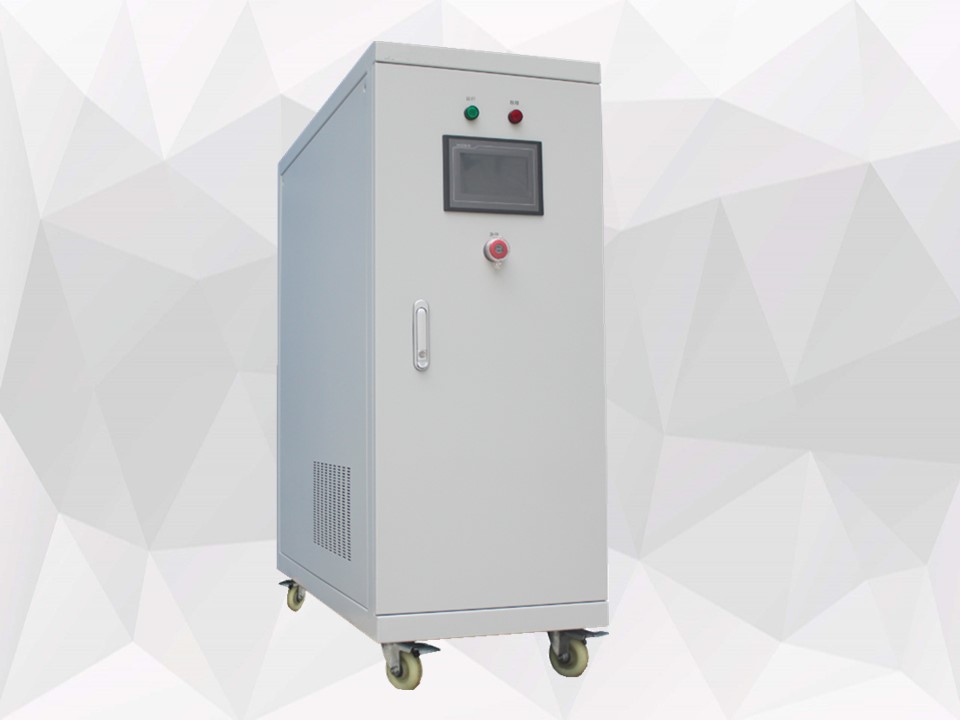

三相逆变电源
NHDA系列三相逆变器 / 逆控一体机 (3KW-120KW)产品参数技术规格型号 NHDA4KVA6KVA7KVA8KVA10KVA15KVA20KVA25KVA额定功率3.2KW4.8KW5.6KW6.4KW8KW12KW16KW20KW峰值功率（20ms)9.6KW14.4KW16.8KW19.2KW24KW36KW48KW60KW启动电机3HP4HP4HP4HP5HP7HP10HP10HP标准电池电压48/96/192VDC96/192/384VDC机器尺寸(L*W*H mm)565*300*77
立即咨询
联系热线 0531-68684888
| NHDA系列三相逆变器 / 逆控一体机 (3KW-120KW) | |||||||||
| 产品参数 | |||||||||
| 技术规格 | |||||||||
| 型号 NHDA | 4KVA | 6KVA | 7KVA | 8KVA | 10KVA | 15KVA | 20KVA | 25KVA | |
| 额定功率 | 3.2KW | 4.8KW | 5.6KW | 6.4KW | 8KW | 12KW | 16KW | 20KW | |
| 峰值功率（20ms) | 9.6KW | 14.4KW | 16.8KW | 19.2KW | 24KW | 36KW | 48KW | 60KW | |
| 启动电机 | 3HP | 4HP | 4HP | 4HP | 5HP | 7HP | 10HP | 10HP | |
| 标准电池电压 | 48/96/192VDC | 96/192/384VDC | |||||||
| 机器尺寸(L*W*H mm) | 565*300*775 | 725*365*1010 | |||||||
| 包装尺寸(L*W*H mm) | 625*360*895 | 785*425*1135 | |||||||
| 净重量(kg) | 58 | 73 | 75 | 80 | 99 | 110 | 145 | 164 | |
| 毛重量(kg)（木箱包装） | 71 | 86 | 88 | 93 | 126 | 127 | 162 | 181 | |
| 安装方式 | 塔式 | ||||||||
| 技术规格 | |||||||||
| 型号 NHDA | 30KVA | 40KVA | 50KVA | 60KVA | 80KVA | 100KVA | 125KVA | 150KVA | |
| 额定功率 | 24KW | 32KW | 40KW | 48KW | 64KW | 80KW | 100KW | 120KW | |
| 峰值功率（20ms) | 72KW | 96KW | 120KW | 144KW | 192KW | 240KW | 300KW | 360KW | |
| 启动电机 | 15HP | 15HP | 20HP | 25HP | 30HP | 40HP | 50HP | 60HP | |
| 标准电池电压 | 192/384VDC | 384VDC | |||||||
| 机器尺寸(L*W*H mm) | 715*575*1275 | 925*760*1450 | |||||||
| 包装尺寸(L*W*H mm) | 775*635*1400 | 990*825*1590 | |||||||
| 净重量(kg) | 174 | 202 | 297 | 326 | 398 | 850 | 900 | 1120 | |
| 毛重量(kg) （木箱包装） | 198 | 226 | 321 | 350 | 422 | 895 | 945 | 1165 | |
| 安装方式 | 塔式 | ||||||||
| 通用参数 | |||||||||
| 输入 | 直流输入电压范围 | 10.5VDC-15VDC（单节电池电压） | |||||||
| 市电输入电压范围 | 380Vac/400Vac±10%(可定制190Vac/200Vac) | ||||||||
| 市电输入频率范围 | 45Hz-65Hz | ||||||||
| 最大市电充电电流 | 20A/10A/5A | 20A/10A/5A | 20A/10A/5A | 25A/15A/10A | 25A/15A/10A | 30A/20A/10A | 30A/20A/10A | 45A/30A/15A | |
| 30A/15A | 40A/20A | 45A/25A | 45A/30A | 30A | 45A | 45A | 45A | ||
| 市电充电方式 | 三段式（恒流，恒压，浮充） | ||||||||
| 相制 | 3/N/PE | ||||||||
| 输出 | 逆变输出效率 | ≥85% | |||||||
| 逆变输出电压 | 380Vac/400Vac±10%(可定制190Vac/200Vac) | ||||||||
| 逆变输出频率 | 50/60Hz ±1% | ||||||||
| 逆变输出波形 | 纯正弦波 | ||||||||
| 逆变输出波形失真度 | 线性负载≤3% | ||||||||
| 市电输出效率 | >99% | ||||||||
| 市电输出电压 | 跟随市电输入 | ||||||||
| 市电输出频率 | 跟随市电输入 | ||||||||
| 电池模式空载损耗 | ≤1%额定功率 | ||||||||
| 市电模式空载损耗 （视在功率） | ≤2%额定功率（市电充电器不工作） | ||||||||
| 节能模式空载损耗 | ≤10W | ||||||||
| 相制 | 3/N/PE | ||||||||
| 电池 类型 (可选) | U0: Gel U.S.A | 均充电压:14V; 浮充电压:13.7V（单节电池电压） | |||||||
| U1: A.G.M.1 | 均充电压:14.1V; 浮充电压:13.4V（单节电池电压） | ||||||||
| U2: A.G.M.2 | 均充电压:14.6V; 浮充电压:13.7V（单节电池电压） | ||||||||
| U3: Sealed lead Acid | 均充电压:14.4V; 浮充电压:13.6V（单节电池电压） | ||||||||
| U4: Gel European | 均充电压:14.4V; 浮充电压:13.8V（单节电池电压） | ||||||||
| U5: Open lead Acid | 均充电压:14.8V; 浮充电压:13.5V（单节电池电压） | ||||||||
| U6: Calcuim(open) | 均充电压:15.1V; 浮充电压:13.6V（单节电池电压） | ||||||||
| U7: Sulphation cycle | 15.5V for 4hrs （单节电池电压） | ||||||||
| 自定义电池 | 可根据用户要求定制不同类型电池的充放电参数（如锂电池等） | ||||||||
| 保护 | 电池欠压报警 | 11V（单节电池电压） | |||||||
| 电池欠压保护 | 10.5V（单节电池电压） | ||||||||
| 电池过压报警 | 15V（单节电池电压） | ||||||||
| 电池过压保护 | 17V（单节电池电压） | ||||||||
| 电池过压恢复电压 | 14.5V（单节电池电压） | ||||||||
| 过载功率保护 | 自动保护（电池模式），断路器或保险（市电模式） | ||||||||
| 逆变输出短路保护 | 自动保护（电池模式），断路器或保险（市电模式） | ||||||||
| 温度保护 | >90°C（关闭输出） | ||||||||
| 报警 | A | 正常工作状态，蜂鸣器无报警声 | |||||||
| B | 电池故障、电压异常、过载保护时，蜂鸣器每秒鸣叫4声 | ||||||||
| C | 初次开机，机器正常时，蜂鸣器会提示5声 | ||||||||
| 内置太阳 能控制器 （选配） | 充电模式 | MPPT或PWM | |||||||
| 充电电流 | 48V系统：10A,20A,30A,40A,50A,60A; 96V/192V/384V系统：50A,100A,150A,200A | ||||||||
| 光伏输入电压范围 | 48V系统：60V-88V；96V系统：120V-176V；192V系统：240V-352V；384V系统：480V-704V | ||||||||
| 最大光伏输入电压 （25°C条件下） | 48V系统：100V；96V系统：200V；192V系统：400V；384V系统：750V | ||||||||
| 最大光伏输入功率 | 48V系统：560W,1120W,1680W,2240W,2800W,3360W; 96V系统：5.6KW,11.2KW,8.4KW*2,11.2KW*2 192V系统：11.2KW,22.4KW,16.8KW*2,22.4KW*2；384V系统：22.4KW,44.8KW,33.6KW*2,44.8KW*2 | ||||||||
| 待机损耗 | ≤3W | ||||||||
| 最大转换效率 | >95% | ||||||||
| 工作模式 | 逆变优先/市电优先/节能模式（可选） | ||||||||
| 转换时间 | ≤4ms | ||||||||
| 面板显示 | LCD | ||||||||
| 冷却方式 | 强制风冷 | ||||||||
| 通讯 | RS232/RS485/手机APP/SNMP/GSM（可选配） | ||||||||
| 环境 | 工作温度 | -10℃~40℃ | |||||||
| 储存温度 | -15℃~60℃ | ||||||||
| 海拔高度 | 2000m（超过需降额使用） | ||||||||
| 噪音 | ≤65dB | ||||||||
| 相对湿度 | 0%~95% ,无凝露 | ||||||||
| 质保期 | 3年 | ||||||||
| 备注：请联系销售顾问获取产品最新规格 | |||||||||
