原标题：维安达斯入侵报警系统~485 总线系统线材选用规范

线材选用原则：依据系统设计和现场实际情况，确认系统的供电方式后选择相 应线材，一般分以下几种情况：

一．485系统采用集中供电模式（485系统共用一个直流电源供电）

A. 集中供电模式是指 485系统中所有探测器及 485 设备共用一个大功率直流电源进行供电，采用集中供电模式时，选择电缆需要考虑所有设备的功耗以及线路压 降问题，确保所有设备在正常工作电压范围内。

B. 采用 RVV4*0.75- 1.0mm²电缆，电源用 DC12-24V ，4 芯线内两芯做电源正负极，

所有需要共用电源的设备电源正负极引线，与两芯主电源线并联（正极接正极，负

极接负极）；另外2 芯做为 485 总线，将系统中所有485设备的黄/绿通讯线与这两芯

485主线并接，且所有485信号线的黄线和绿线接线必须保持一致，即其中一芯485主线只能接485设备黄线，另外一芯485主线只能接485设备的绿线；系统中所有设备的电源线和485信号线都接线完成后，将集中供电电源的GND与报警控制主机485通讯端口的GND用导线短接，只有将报警主机485通讯端口GND与集中供电电源的GND短接，才算是真正实现了报警控制主机与系统中的其它485设备共地，才可以实现整个485系统稳定可靠的工作。

C. 如果集中供电的直流电源线与485中心不是共用一根线缆时，485 总线选用RVS2*0.5-0.75mm ²或 RVV 2*0.5-0.75mm ²线缆，电源线应选用RVV2*1.0mm²或以上线径电缆(距离较远时需加大线径)。

二．485系统采用分段共用电源或独立供电

A. 探测器或485设备采用分段共用或独立供电时，485 总线用 RVV 3*0.5-0.75mm²线缆 (其中两芯做 485 总线， 一芯连接所有模块 的黑线(即模块电源负极)，连接后接回主板 485 端口的“黑”端子； 220V 电 源线材可用 RVV3*0.75-1.0mm²(其中一芯用于交流接地)或以上线径电缆。

B. 探测器或485设备采用单独供电(AC220V 转 DC12V 电源)或分段集中供电时AC220V 电源线与 485 信号线要分开两根线管布线，且必须保证两根线管间距＞30cm ， AC220V 交流电源线选用 3 芯线，其中一芯线作为交流接地线。

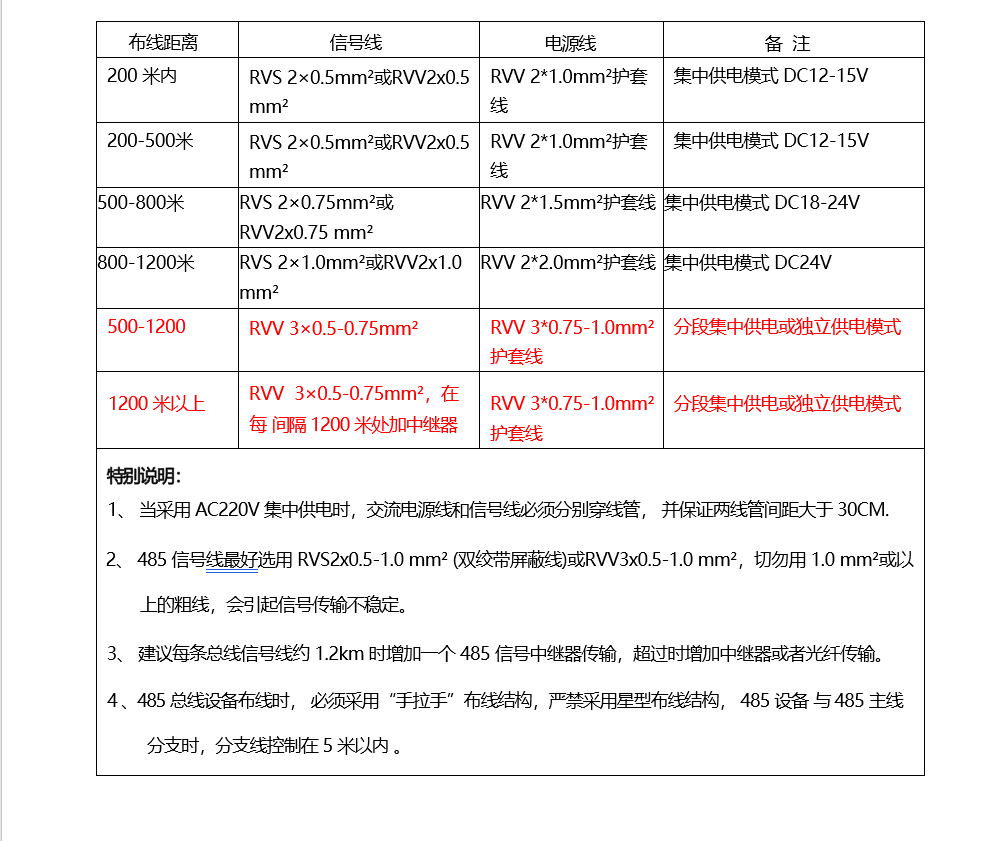

485总线系统线材选型参考表：
