原标题：高压柜耐压仪（实力大厂）

中试控股技术研究院鲁工为您讲解：高压柜耐压耐压仪

ZSBP-144KVA/44kV变频串联谐振耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

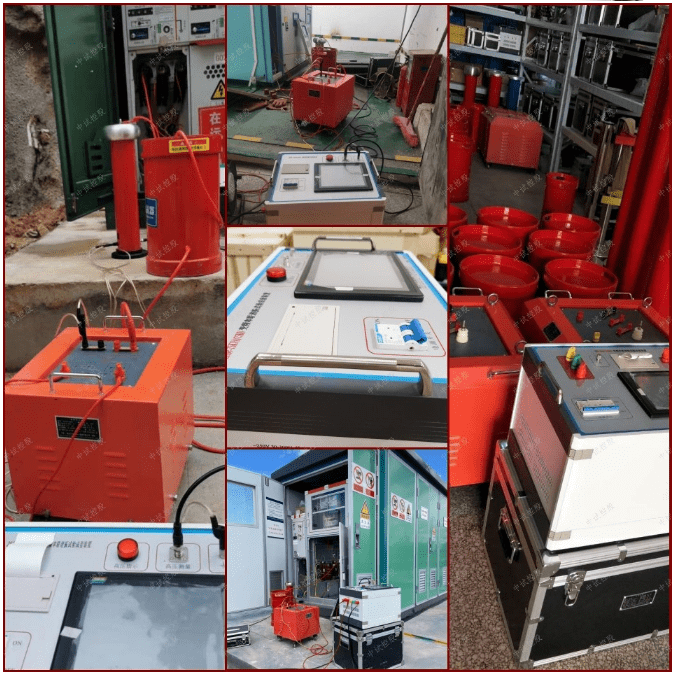

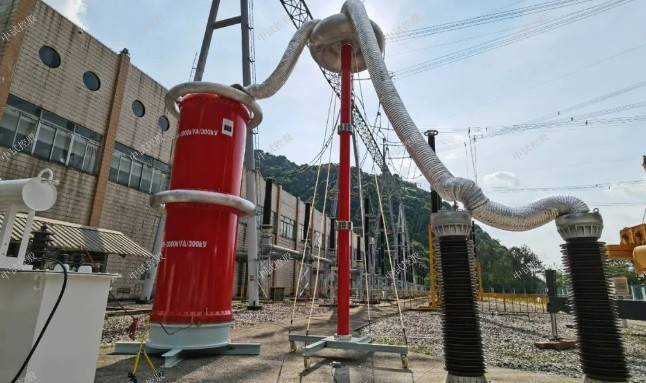

ZSBP-144KVA/44kV变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP-144KVA/44KV变频串联谐振成套试验装置

一、适用范围

1. 10kV/300mm2的电缆，长度3.0km，电容量≤1.23 uF试验频率为30-300Hz,试验电压22kV。

2. 满足10kV变电站变压器的交流耐压，电容量≤0.01uF试验频率为45-65Hz,试验电压35kV。

3 满足10kV变电站开关，互感器等的交流耐压，电容量≤0.008uF试验频率为30-300Hz,试验电压42kV。

二、系统主要性能及参数

1、电源电压： 220V±10%、50Hz；

2、额定容量： 144KVA；

3、输出电压： 44KV，

4、输出电流： 1.6A，6.6A

5、输出电压波形: 正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围: 30～300Hz ；

9、品质因数: ≥30

10、系统噪声: ≤60db

11、系统测量精度: 1.0级

12、频率分辨率: 0.01Hz

13、频率不稳定度: ≤0.05%

14、环境温度： -25℃～ +55℃

相对湿度: ≤90%

海拔高度: ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18 具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87 << 变压器和电抗器的声级测量>>

GB1094 <<电力变压器>>

GB/T16927.1-2-1997 <<高电压试验技术>>

ZBK41006-89 <<试验变压器>>

GB4208 <<外壳防护等级>>

GB2900 <<电工名词术语>>

GB5273 <<变压器、高压电器和套管的端子>>

GB191 <<包装储运标志>>

GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88 <<电抗器>>

IEC358(1990) <<耦合电容器和电容分压器>>

IEC1000 <<电磁兼容性>>

GB4793-1984 电子测量仪器安全要求

四、系统配置及具体参数

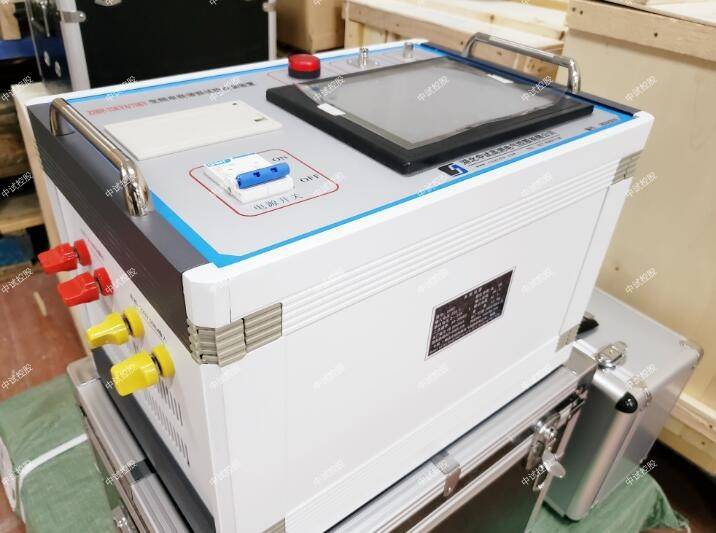

1、变频电源激励变控制箱10KW 1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 10KW

c) 工作电源: 交流220V、50Hz 。

d) 输出电压: 1.6kv 3.2kv

e) 输出电压不稳定度≤0.05%

f) 最大输出电流: 6.6A

g) 输出波形:正弦波, 波形畸变率:≤0.5%

h) 频率调节范围: 30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保 护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重 量： 65Kg

2、高压电抗器 DK-36/22 4台

a) 额定容量： 36KVA

b) 额定电压： 22KV

c) 额定电流：1.6A

e) 品质因素： Q≥30

f) 结 构： 干式；

g) 重 量： 45Kg/台

h) 连续运行时间：≥ 1小时

3、 电容分压器 TRF-50/0.006 1台

a) 额定电压： 50KV

b) 工作频率： 30～300Hz

c) 分 压 比： 1000：1

d) 分压比误差： ≤1%,

e) 测量精度： 交流有效值1.0级

f) 介质损耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

五、供货清单一览表

序号 设备名称 型号规格 单位 数量

1 主机 10KW 台 1

3 高压电抗器 36/22(22KV/1.6A) 台 4

4 电容分压器 50/0.006(50KV) 台 1

5 附件箱 含测试线一套 套 1

六、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

2）变比测量

3）空载电流及空载损耗

4）短路阻抗和负载损耗

5）绝缘电阻测试

6）温升试验：额定容量下运行60min,温升不大于65K

3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

4、成套装置试验

（1） 耐压试验：1.1额定电压下，耐压1min；

（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

ZSBP-144KVA/44kV变频串联谐振耐压试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股ZSBP-144KVA/44kV变频串联谐振耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出ZSBP-144KVA/44kV变频串联谐振耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

ZSBP-144KVA/44kV变频串联谐振耐压试验装置

串联谐振和并联谐振的10大区别

1.串联逆变器的负载电路对电源呈现低阻抗，要求由电压源供电。因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。当逆变失败时，浪涌电流大，保护困难。

并联逆变器的负载电路对电源呈现高阻抗，要求由电流源供电，需在直流电源末端串接大电抗器。但在逆变失败时，由于电流受大电抗限制，冲击不大，较易保护。

2.串联逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

3.串联逆变器是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。即应有一段时间(t )使所有晶闸管（其它电力电子器件）都处于关断状态。此时的杂散电感，即从直流端到器件的引线电感上产生的感生电势，可能使器件损坏，因而需要选择合适的器件的浪涌电压吸收电路。此外，在晶闸管关断期间，为确保负载电流连续，使晶闸管免受换流电容器上高电压的影响，必须在晶闸管两端反并联快速二极管。

4.串联逆变器的工作频率必须低于负载电路的固有振荡频率，即应确保有合适的t 时间，否则会因逆变器上、下桥臂直通而导致换流的失败。

5.串联逆变器的功率调节方式有二：改变直流电源电压Ud或改变晶闸管的触发频率，即改变负载功率因数cosφ。

6.串联逆变器在换流时，晶闸管是自然关断的，关断前其电流已逐渐减小到零，因而关断时间短，损耗小。在换流时，关断的晶闸管受反压的时间(t +tγ)较长。

7.串联逆变器的晶闸管所需承受的电压较低，用380V电网供电时，采用1200V的晶闸管就行，但负载电路的全部电流，包括有功和无功分量，都需流过晶闸管。逆变晶闸管丢失脉冲，只会使振荡停止，不会造成逆变颠覆。

8.串联逆变器可以自激工作，也可以他激工作。他激工作时，只需改变逆变触发脉冲频率，即可调节输出功率；而并联逆变器一般只能工作在自激状态。

9.在串联逆变器中，晶闸管的触发脉冲不对称，不会引入直流成分电流而影响正常运行；而在并联逆变器中，逆变晶闸管的触发脉冲不对称，则会引入直流成分电流而引起故障。

10.串联逆变器中的晶闸管由于承受矩形波电压，故du /dt值较大，吸收电路起着关键作用，而对其di/dt要求则较低。

综上所述，并联谐振和串联谐振各有其自己的技术特点和应用领域。就拿电力行业来说，串联谐振广泛运用于电力工程、成套厂家、科研院校、厂矿交通、供电局、计量院/所...

变频串联谐振耐压试验装置厂家简介

中试控股提供变频串联谐振耐压试验装置厂家价格、变频串联谐振耐压试验装置厂家报价，产品选型，技术支持，变频串联谐振耐压试验装置主要针10kV、35kV电缆，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

变频串联谐振耐压试验装置厂家

第一章 变频串联谐振耐压试验装置厂家产品概述

该装置主要针10kV、35kV电缆，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

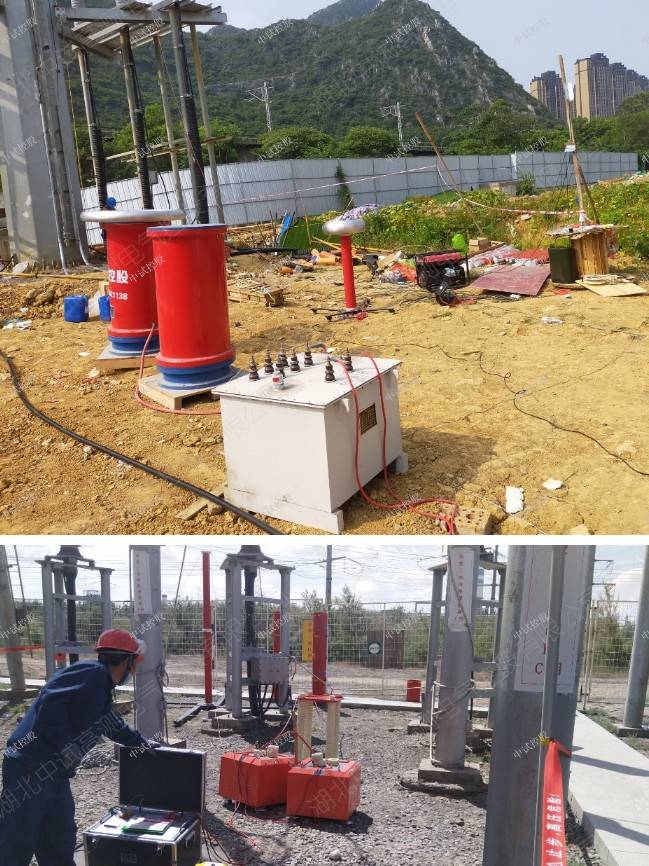

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。返回搜狐，查看更多
