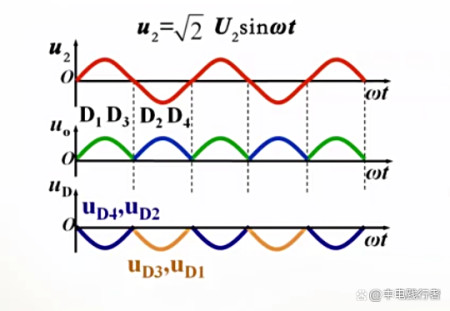

不管是半波整流，还是全波整流，通过波形，你会发现，整出来的都是脉动波，这与我们要求的恒定直流是差距的，不符合我们的预期，所以，才对滤波有了更高的要求。

我们想通过滤波，能够使波形更加的平滑，更加贴近于恒定直流。

我感觉滤波这个词取得非常贴切，整个过程就是要滤掉多余的波形，好让波形更加趋于平滑。

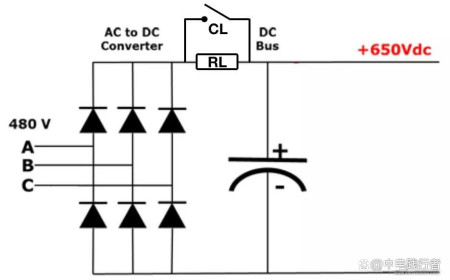

滤波有多种方式，可以是电容滤波，也可以是电感滤波，还可以是它们的结合体，但最常见、最常用的滤波方式就是电容滤波了，在低压变频器直流母线上并接的电容就是最典型的应用。

电容滤波是根据电容两端电压不能突变的原理进行滤波的，其原因就是电容在电路当中存在着充放电。

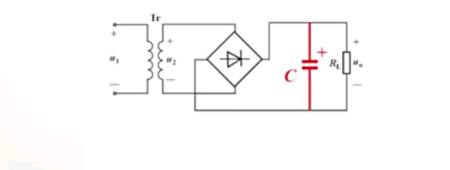

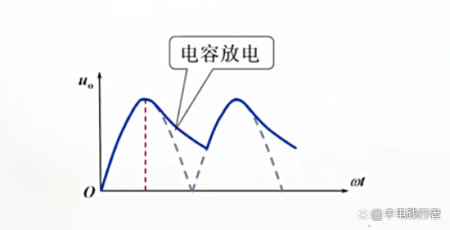

以单相全波整流为例说明一下。在电源波形的上升沿，要对电容进行充电，而在下降沿，电容又要对负载进行放电，如此反复，但电容在放电的过程中，不再按正弦规律变化，而是按指数规律降低，放电时间越慢，波形就愈加平滑。

放电时间正比与负载电阻R、电容C的乘积。若此时后面没有负载，就相当于电源开路，负载R相当于趋于无穷大，那么，此时的直流电压就趋于u2的最大值，也就是2U2。

说到这里，就不得不提一下低压变频器的直流母线电压的问题。当变频器处于待机状态时，变频器直流母线电压趋于537V，也就是380与2的乘积。当然，它会随着电源电压的变化而变化。

由此可以得出滤波使得波形更加的平滑，在负载情况下，也提高了直流电压的平均值。

在负载情况下，通过计算可知，直流母线平均值大小等于1.2U2，这比单相全波整流电路中的0.9U2是明显提高了的。

刚才提到，放电时间正比与负载电阻R、电容C的乘积，所以，在选择电容时，电容量越大越好，才会出现大容量的电解电容出现在滤波电路中。一个不够，在并一个，直到它满足滤波要求。
