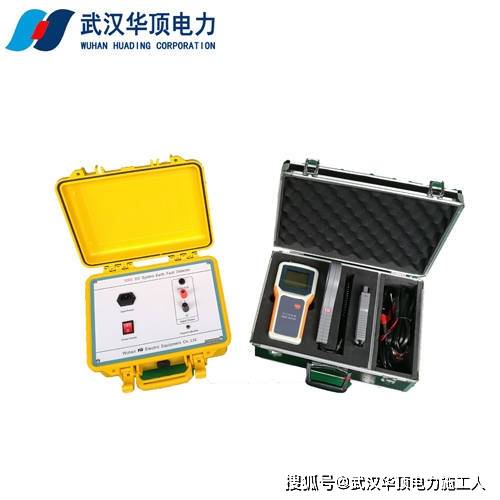

原标题：HDPDF-2000B 便携式直流接地故障检测仪处理问题方法

直流接地包括了一点接地和两点接地两种情况：

一点接地可能造成保护及自动装罝误动或者拒动，而两点接地，除可能造成继电保护、 信号、自动装置误动或拒动外，还可能造成直流保险熔断，使保护及自动装罝、控制回路失去电源，在复 杂保护回路中同极两点接地，还可能将某些继电器短接，不能动作跳闸致，使越级跳闸，造成事故扩大。

在直流系统中，直流正、负极对地是绝缘的，在发生一极接地时由于没有构成接地电流的通路而不引起任何危害，但一极接地长期工作是不允许的，因为在同一极的另一地点又发生接地时，就可能造成信号装置，继电保护或控制回路的不正确动作。发生一点接地后再发生另一极接地就将造成直流短路。

如直流正极接地有造成继电保护误动作的可能。因为一般跳闸线圈(如出口中间继电器线圈和跳、合闸线圈等)均接负极电源，若这些回路再发生接地或绝缘不良就会引起继电保护误动作。直流负极接地与正极接地同一道理，如回路中再有一点接地就可能造成继电保护拒绝动作，使事故越级扩大。

两极两点同时接地将跳闸或合闸回路短路，不仅可能使熔断器熔断，还可能烧坏继电器的接点。

（1）当发现直流系统接地时，应报告值班调度员，并迅速寻找接地点。在寻找接地点之前，应根据绝缘监察装置，判断是哪极接地及接地的程度如何。

（2）为了迅速查出直流接地点，应首先考虑直流回路、保护屏、端子箱等二次回路有无工作，设备有无施工，以及是否有雨等情况进行判断，若二次回路有工作，应立即停止并对其进行检查。或根据气候、现场工作的实际情况（包括倒闸操作情况），进行回路的分、合试验。通常是先将直流系统进行分割，将环路和并列回路分开，然后逐一切断馈路。

（3）寻找时一人看表，一人拉闸（切断时间为1—2s）。其顺序为：事故照明，合闸电源，信号电源，控制电源，充电机与蓄电池各带一段母线，然后拉开直流分段隔离开关；用充电机或硅整流器带全部负荷，拉开蓄电池总隔离开关（此时应退出电磁机构开关的重合闸或拉开合闸电源）。

（4）如果发现在某回路接地，应将此回路分成几段，缩小故障范围，直至找出故障点进行消除。如果接地发生在控制或保护回路，应通知保护人员协助，查找接地要慎重，断开电源前，要求采取防止保护误动的措施，如退出出口压板等，此时必须征得调度同意后进行。

（5）装设微机绝缘监察装置时，接地报警灯亮，同时音响报警，显示屏能显示接地极性、接地支路号及对地电压值的比值，应按第（4）条的规定进行处理。若几个回路同时发生接地故障，显示器则轮流显示这几个支路的信息，则应分别处理。若报警后没有路号显示，则接地故障没发生在传感器的监视范围之内或为母线接地。

（6）查找直流系统的接地时应注意：采取防止保护误动等措施，必要时停用有关保护装置。消除故障点时如果与一次设备安全距离不够，应与调度联系，停用有关设备。同时禁止在二次回路上工作，查找时应谨防造成短路和造成另一点接地，应使用高内阻电压表进行。

（7）在直流系统电压异常时，如有晶体管保护装置、集成电路保护、微机保护的电源自动切除者，异常排除后，恢复电源重新启动时。应退出相应的保护装置压板，以防止保护误动。

直流接地故障检测仪现象：

1、铃响、并有“直流系统故障”“直流系统接地”信号；

2、切换绝缘检查电压表，正或负极对地有指示知，一极全接地时，指示为母线电压。

便携式直流接地故障检测仪处理：

1、检查接地情况，确定接地极性，是否全接地；

2、若两组母线道并列运行应将两组母线分裂以确定是那条母线上有接地；

3、合上母联刀闸，逐一切换各路负荷，确定接地发生在那一分路上；

4、将该分路中的一部分负荷逐一转移至另一路或逐一停下各部分负荷以找出接地点，并断其直流电源，联系有关人员处理。

确定哪条母线接地后，也可与有关人员联系后采用瞬时停下各路负荷电源的方法来确定是哪一路负荷接地。

所谓直流系统接地，系指直流系统中一极与大地绝缘情况遭到破坏而发生的情况，此时该极与大地带有同极性之特性。若该极全接地则大地对另一极之间为版全电压〈母线〉，直流一极发生接地后，由于构不成回路，所以权对设备运行一般来说危害不大，同时另一极也发生接地，则可构成回路，往往造成直流短路或设备继电保护装置误动作。所以，发生一极接地后，应迅速找出接地点并排除，以防发展成为两极接地。返回搜狐，查看更多
