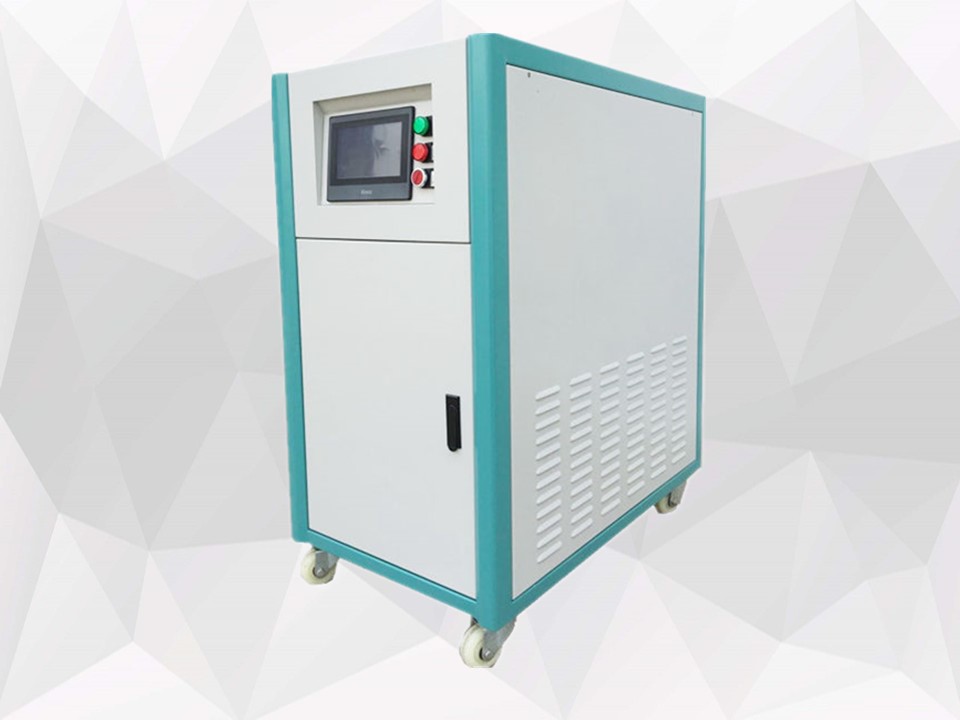

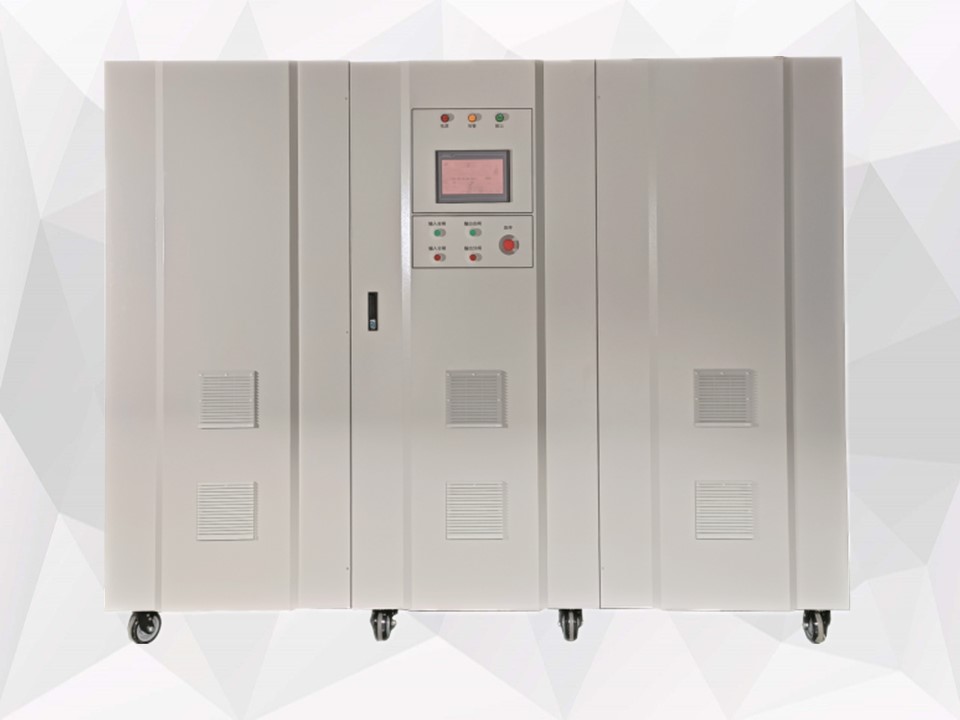

交流稳频稳压电源装置

产品简介稳压稳频电源主要针对部分偏远地区电网电压和频率，或者发电机的电压频率波动较大，而导致负载设备不能正常工作而设计开发，该电源可对恶劣的电源进行稳压，稳频处理，输出高质量，高可靠的稳压稳频电源，避免了由于电压频率波动太大，波形失真大而对负载设备的危害，配备山杰牌稳压稳频电源是用电设备安全，可

立即咨询

联系热线 0531-68684888

产品简介

　　稳压稳频电源主要针对部分偏远地区电网电压和频率，或者发电机的电压频率波动较大，而导致负载设备不能正常工作而设计开发，该电源可对恶劣的电源进行稳压，稳频处理，输出高质量，高可靠的稳压稳频电源，避免了由于电压频率波动太大，波形失真大而对负载设备的危害，配备山杰牌稳压稳频电源是用电设备安全，可靠运行的最佳保障。

系统原理

控制系统原理
　　稳频稳压电源控制系统主要由信号发生单元，SPWM波生成单元，反馈控制单元，显示单元，逻辑控制单元，保护单元，六大单元构成。每个单元分别由电路功能模块组成：
信号发生单元包含：基准频率产生电路，正弦波产生电路
SPWM波生成单元包含：三角波产生电路，SPWM波合成电路
反馈控制单元包含：电压负反馈电路
显示单元包含：电压、频率、电流、功率/功率因数显示电路
控制逻辑单元包含：软启动电路，故障中断处理电路，RESET电路
保护单元包含：过载侦测电路，过电压侦测电路，过热侦测电路，过流侦测电路，保险丝断侦测电路
系统功能框图

稳频稳压电源控制系统按功能顺序从输入到输出还可分为21项功能单元。

　技术参数

电路方式	IGBT/PWM脉波宽度调变法式
容量	1KVA-20KVA	10KVA -2000KVA
交流输入	单相：AC140V-260V（范围可根据客户需要定制）	相位：三相四线
		电压：AC 265V - 495V（范围可根据客户需要定制）
	频率：30 - 70HZ（范围可根据客户需要定制）	频率：30 - 70HZ（范围可根据客户需要定制）
交流输出	电压：单相AC220V	电压：380V三相四线/单相220V
	频率：50HZ或60HZ 可调	频率：50HZ或60HZ 可调
频率稳定度	≤±0.1%
电压稳定度	≤1%
负载稳定度	≤1%
波形失真度	≤2%
4窗口LED显示	电压、电流、频率、功率/功率因素
功率因素	≥85%
保护装置	电子电路快速检测过电压、过电流、过载、过高温及短路并自动跳脱保护及告警装置
冷却方式	强制风扇制冷或水冷
绝缘电抗	500Vdc 20MΩ
工作温度	0-55 ℃
相对湿度	0-90%（非凝结状态）
