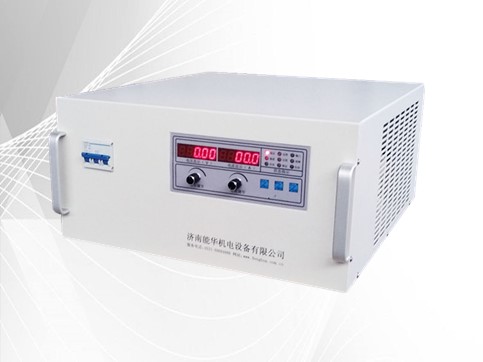

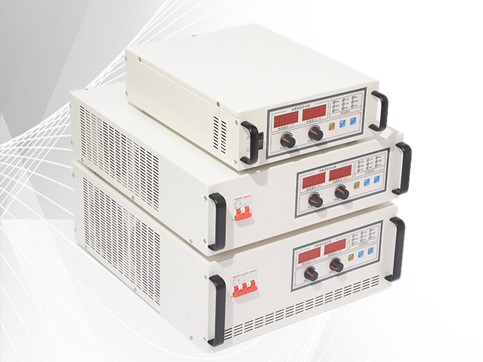

一、产品介绍：

    继电保护试验电源屏是依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，保障人身、设备安全提供了可靠保证。
二、产品特点：
1、采用无工频变压  器的开关电源技术，因而具备交，直流兼容输入功能，而且输入电压范围宽；采用先进的开关电源控制技术和元器件，以及精心的设计，整机体积小、重量轻、效率高，确保了长期满负荷运行的稳定、可靠。

 2、最大输出260V，10A，最大输出功率2600W。

 3、本电源输出的稳压值（当输出电流<输出恒流值时的输出电压）和恒流值（当输出电压<输出稳压值时的输出电流）都可以在各自最大值的（0-100）％范围连续可调。输出恒流值可调给应用带来方便，例如许多调试应用，调小恒流值能方便有效地保护负载设备的安全。

 4、设有完善的保护功能；内置温控散热风扇，既能有效散热，又能有效延长风扇寿；过热自动关机保护；输出过压、过流和短路保；开机延时软启，避免开机输出电压过冲。

 5、主要用途：该电源可作为电力系统装置小型试验电源，尤其是作为继电保护装置全检的80％电压试验电源；也可作为新投调试时继电保护屏柜及装置的工作电源。

 6、可作为高压断路器（液压、气动、弹簧操作机构）传动试验的分合闸电源，也可作为各类继电器校验电源。

 7、该电源输出电压调整范围宽，输出电流大；采用PWM开关电路，技术领先，电源采用开关技术，稳压性能好，带冲击负载时电压波动低于1％；具有过流、过压、短路保护。

 8、体积小，重量轻，高频变压器隔离，安全可靠、使用方便，操作简单；使用AC220V供电，开机即可使用，精密多圈电位器无级调节，数字仪表指示电压电流，无档位切换。

三、技术参数：

1、输入电压：交、直流兼容AC（176-264）V，（45-450）HzDc（250-370）V；当输出电压降低时允许输入电压下限相应下降。

2、输出稳压值可调范围：（0-260）V；输出恒流值可调范围：0-10A、20A。

3、电压调整率：稳压≤0.2％；负载调整率：稳压≤0.5％、恒流≤O.5％。

4、整机效率：≥92％；纹波电压：总纹波电压Vpp≤2%；100Hz纹波电压Vpp~250mV。

5、输出电压：显示准确度±1.2％；输出电流：显示准确度±1 2％。

6、开机输出电压过冲：2≤％（1v）。

7、绝缘电阻：输入—输出：≥20MΩ；输入—机壳≥20MΩ；输出—机壳：≥80 MΩ 。.

8、绝缘强度：输入—输出：ACl500V、10mA，输入—机壳；AC1500V、10mA，1分钟；输出—机壳ACl500V，10mA，1分钟。

9、整机过热保护温度阀值（75-85）℃。

10、平均无故障时间：≥50000h
