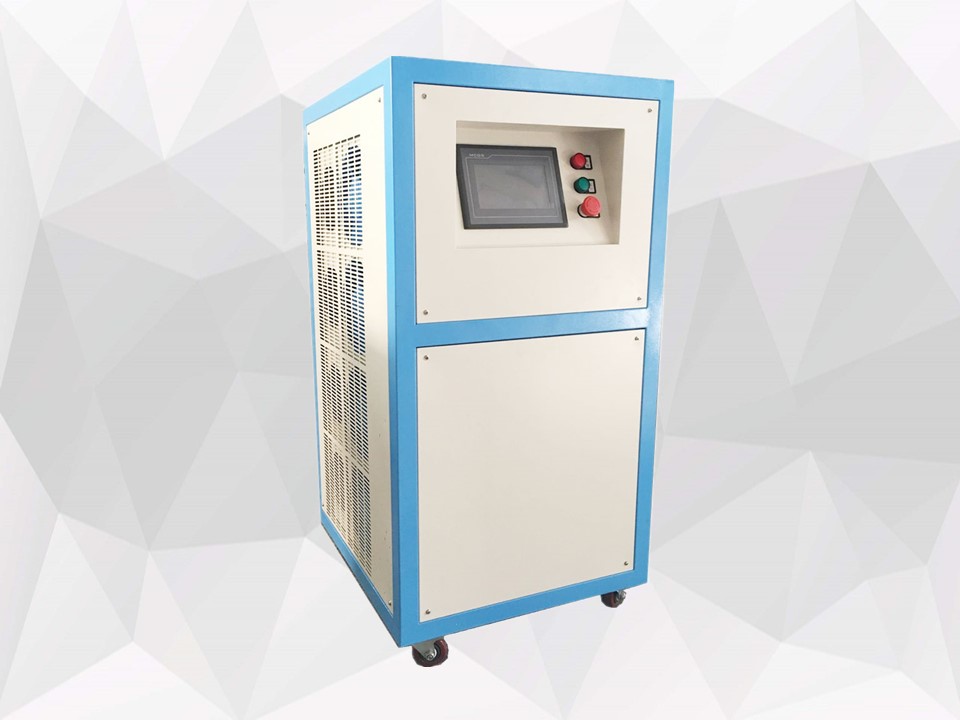

物探整流电源

一、产品简介本电源主要为矿产勘探行业设计，产品采用高频开关电源技术，相比可控硅具有体积小、重量轻、效率高等优点。产品可以便携式及配置万向脚轮移动式，适合野外户外作业用。功率1-500KW，电压最高6000V，电流最高5000A。产品具备完善的保护功能，具有过热自动关机保护；输出过压、过流和短路保护等，内置温控散热风扇

立即咨询

联系热线 0531-68684888

一、产品简介
本电源主要为矿产勘探行业设计，产品采用高频开关电源技术，相比可控硅具有体积小、重量轻、效率高等优点。产品可以便携式及配置万向脚轮移动式，适合野外户外作业用。功率1-500KW，电压最高6000V，电流最高5000A。产品具备完善的保护功能，具有过热自动关机保护；输出过压、过流和短路保护等，内置温控散热风扇，既能有效散热，又能有效延长风扇寿命。开机延时软启动，避免开机输出电压过冲。产品可多台并串机，实现功率扩容。
二、产品应用
产品主要为石油钻探设备、电法仪、地震仪、磁法仪、声波仪、放射仪、发射机等设备提供纯净的直流电源。
三、产品特点

1、显示：输出电压电流LED显示（可按客户要求加装LCD液晶显示）；

2、外观：采用台式、塔式或19英寸标准化尺寸，可组合放置于各种工作台面及机架；

3、优点：高频PWM硬件调整软开关控制技术使电源高效率，低噪声，高可靠性、体积小、重量轻；

4、恒压恒流：输出CC/CV恒压恒流自动切换，电压电流值连续线性调节；

5、保护功能：过压保护、过流保护、过温保护、欠压保护、过载保护；

6、短路特性：本机工作状态下可长时间短路；

7、外接补偿：本机可选外接补偿，可降低因输出回路较长造成的电压压降；

8、过压保护值：输出过压佑护值可调，保护后切断输出并锁定，重新开机恢复；

9、通信功能：可选特殊数据接口，与其他设备数据连接控制，或与PLC连接。（选配）

10、遥控功能：可选0-5V、0-10V或4-20mA等PLC模拟信号控制电源的输出电压和电流；（选配）

可选5V电平开关机功能

10、取样功能：可选输出电压和电流0-5V、0-10V或4-20mA等模拟电压信号取样；（选配）

11、定时功能：可选定时开关机功能、定时运行或循环允许；（选配）

四、技术参数

交流输入	15KW以下（单相110V±10%、220V±10%、或者三相380V±15%） 15KW以上（三相380V±15%）频率：50HZ、60HZ、400HZ任选也可兼容直流输入：单相：AC220V(范围176～264）V,频率(45～450）Hz，对应DC(250～370）V；三相：AC380V(范围330～430）V,频率50Hz，对应DC(450～600）V；
直流输出	电压（稳压值CC）：（0- 100%额定值） V连续可调（最高可达6000V）电流（恒流值CV）：（0- 100%额定值） A连续可调（最高可达5000A）
源电压效应	≤0.2%有效值
负载效应	稳压精度：≤0.5%有效值（阻性负载）恒流精度：≤0.5%有效值（阻性负载）
输出纹波	稳压状态（CC）：≤0.3%+10mV（rms）（有效值）
输出纹波	稳流状态（CV）：≤0.5%+10mA（rms）（有效值）
输出显示	4位半数字表精度：±1% +1个字
输出显示	显示格式 00.00V-19.99V；000.0V-199.9V；0000V-1999V；
电压电流设定	多圈电位器、按键式、液晶触摸屏（可选）
过压保护	内置O.V.P保护，保护值为额定值+5%，保护后关闭输出，重新开机解锁
过流保护	过载、短路、定电流输出
过热保护	内置O.T.P保护，保护值为85℃±5%（散热器温度），保护后关闭输出，当过温解除后，可以自动恢复输出
输出极性	输出正(＋)、负(－)可以任意接地(可加装正负极手电或自动换向功能）
绝缘强度	输入对壳AC2000V/1分钟，漏电流小于10mA 输入对输出AC1500V/1分钟，漏电流小于10mA
绝缘电阻	输入对壳、输入对输出：DC1000V，大于100MΩ 输出对壳：DC500V，大于100MΩ
散热方式	强制风冷
操作环境	室内使用设计，温度： -5℃～50℃；湿度：10％～85％ RH
储存环境	温度：-20℃～70℃；湿度：10％～90％ RH
大气压力	70～106KPa（海拔2000m以下）
防护等级	IP20
平均无故障时间	≥50000H
效率	>90%（满载运行）
选配	1、外控功能：可选2个0-5V、0-10V或4-20mA模拟PLC信号控制电源的输出电压和电流 2、取样功能：输出电压和电流可取样2个0-5V、0-10V或4-20mA模拟PLC信号 3、定时计时功能：可选定时计时循环开关机及工作； 4、远端补偿功能：可提供正负极外远端取样功能,以减少导线上的压降 5、遥控开关机功能：可提供5V电平信号输入口控制开关机 6、通信功能：可选RS485、RS232、GPIB、
