ZSZGF-120KV/2mA直流高压发生器

适合电压等级：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

电流分类：2mA、3mA、5mA、10mA、20mA

参考标准：DL/T 474.2-2018，电力行业DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》

ZSZGF-120KV/2mA直流高压发生器是由中试控股研发生产，适用于电力试品测试，对氧化锌避雷器、电力电缆、变压器、发电机、电动机、断路器/开关、开关柜、隔离开关、互感器、套管、支柱绝缘子、电抗器、母线、输电线路、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等高压电气设备进行直流耐压试验，行业处于领先水平！

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSZGF-120KV/2mA直流高压发生器

执行标准

1DL/T848.1-2004　高压试验装置通用技术条件 第1部分：直流高压发生器

2DL/T596-2005　电力设备预防性试验规程

3GB11032-2010　交流无间隙金属氧化物避雷器

4GB/T 16927.1-2011　高电压试验技术 第1部分：一般定义及试验要求

5DL/T474.2-2006　现场绝缘实验实施导则:直流高电压试验

6GB/T.311-2012　高压输变电设备的绝缘配合

1.4仪器特征

1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。

2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。

3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。

4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。

5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。

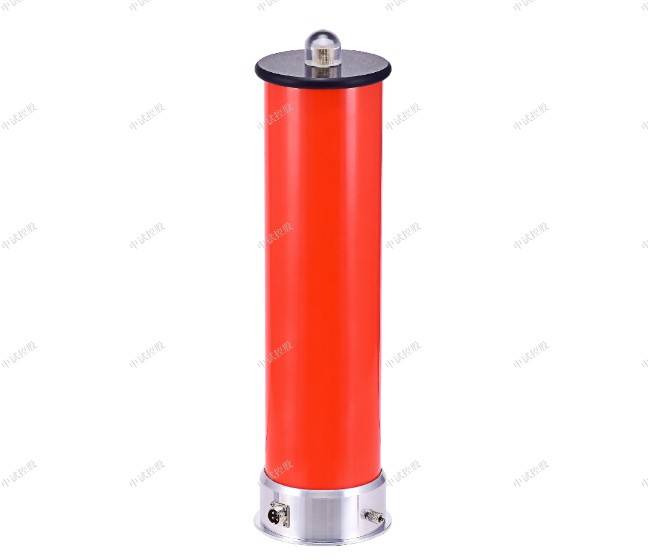

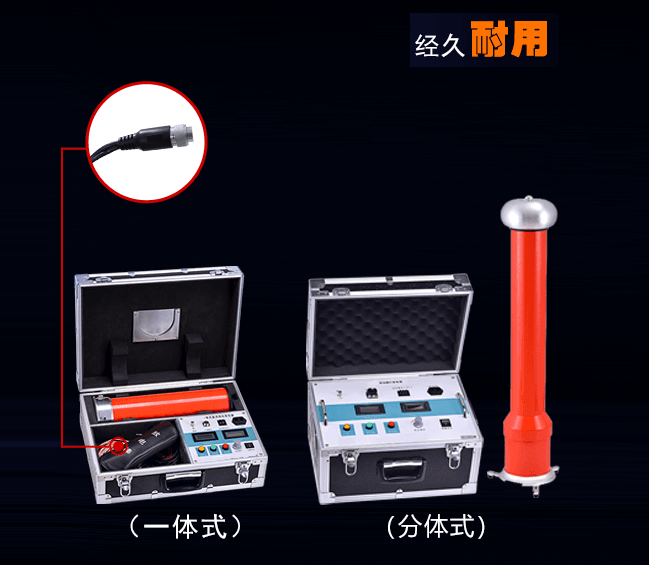

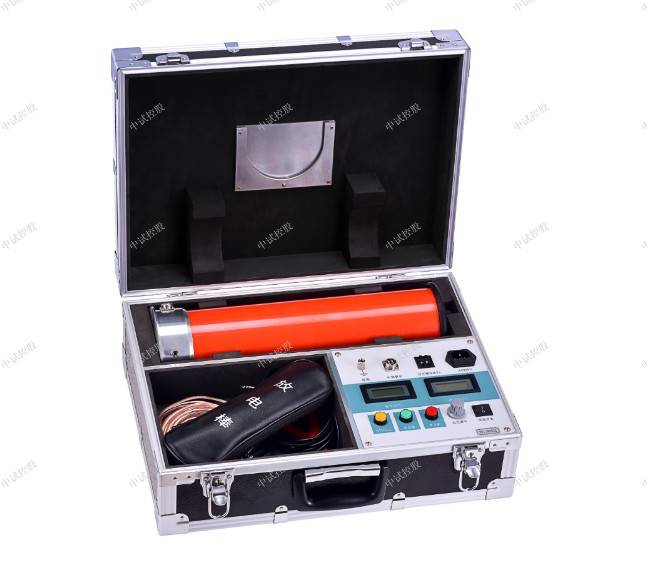

6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。

7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。

8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

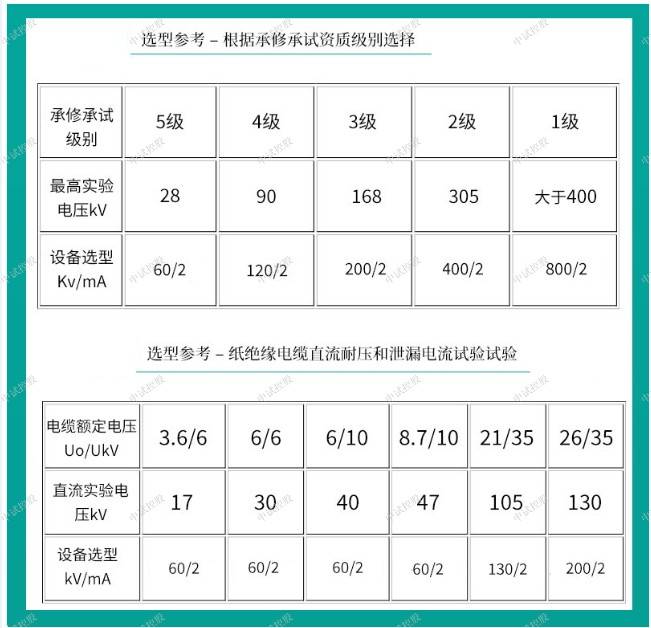

1.5　技术参数

技术参数 120/2

额定电压（kV） 120

额定电流（mA） 2

额定功率（W） 240

整机质量（kg） 10

整机体积（mm3） 565*390*190

倍压筒高度（mm） 535

输出电压精度 ±(1.0%读数±2个字)

输出电流精度 ±(1.0%读数±2个字)

纹波系数 ≤0.5%

工作方式 间断使用，额定负载30分钟

过载能力 空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源 AC220V±10%　50HZ

工作环境 温度： -10-40℃

ZSZGF-120KV/2mA直流高压发生器直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。

ZSZGF-120KV/2mA直流高压发生器

1、使用前准备

⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路,设备无破裂等损坏。

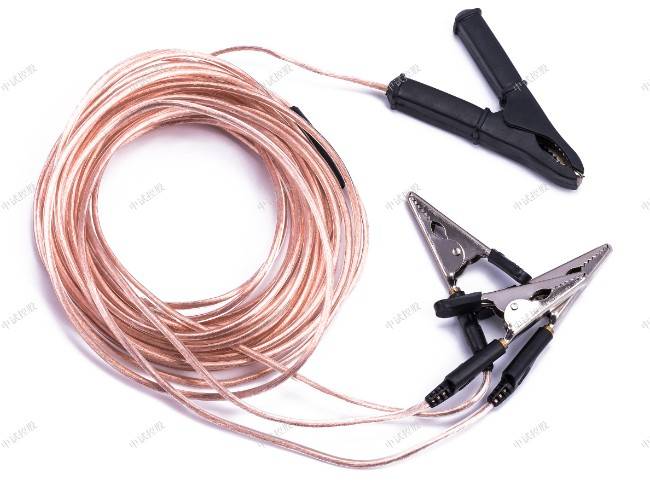

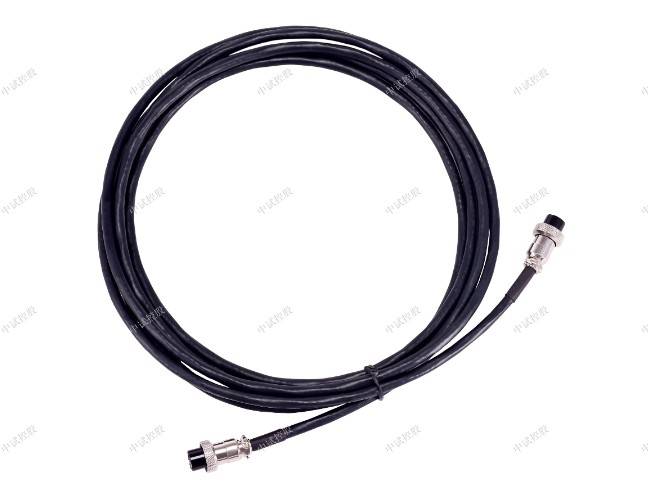

⑵ 将机箱、倍压筒放置到合适的安全的位置,分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联使用,以免击穿时地电位抬高形成反击,损坏仪器。(见图6)

⑶ 检查电源开关是否在关断的位置上,并检查调压电位器应在零位上,过电压保护整定拨盘开关设置在适当的位置上,一般为1.10～1.20倍测试电压值。

2、空载升压验证过电压保护整定值

⑴ 请认准电源是单相交流220V,50Hz.接通电源开关,LCD液晶屏显示仪器正在自检，自动检查仪器内存、通讯、模数转换、升压旋钮、接地是否正常，正常后出现欢迎使用直流高压发生器，按确认键进入下一菜单此时绿灯亮,表示电源接通。

⑵ 设定好本次试验所需的参数（单双节选择，本次试验的电压、时间等）再按红色按钮,则红灯亮,表示高压接通。

⑶ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升到所需的电压后,按规定时间记录电流表读数,并检查控制箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准控制箱上的直流高压指示。

⑷ 降压,将调压电位器回零后,随后按绿色按钮,切断高压并关闭电源开关。

3、对试品进行泄漏及直流耐压试验

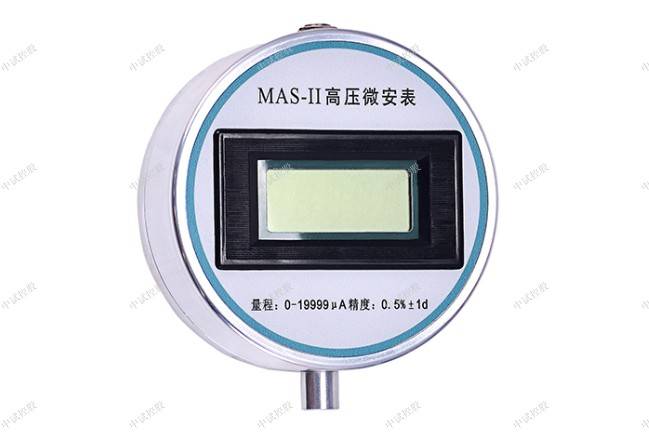

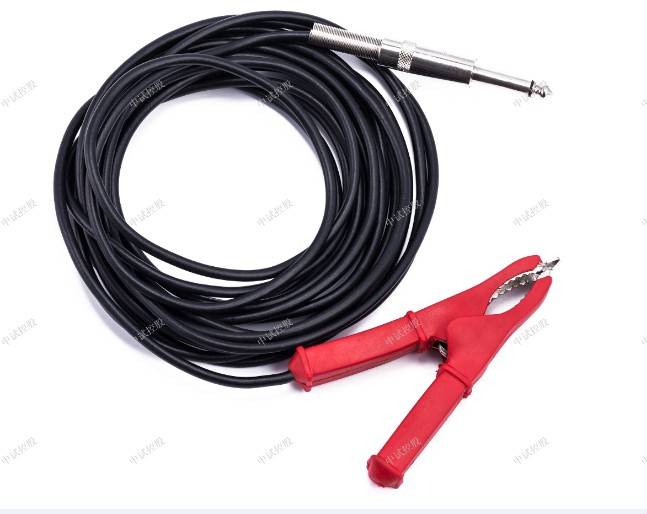

⑴ 在做负载试验前,将高压屏蔽微安表安装到高压倍压筒上的高压输出端上,并将配套的专用屏蔽线分别接到微安表上和被试品上(详细请见高压屏蔽微安表使用说明书)。

⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确,接地线联接是否可靠,检查高压安全距离是否符合要求,方可开始进行试品的高压试验。

⑶ 检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮,表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。

⑷ 按红色按钮,则红灯亮,表示高压接通,待升高压。

⑸ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。

⑹ 试验完毕后,降压,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压并关闭电源开关。

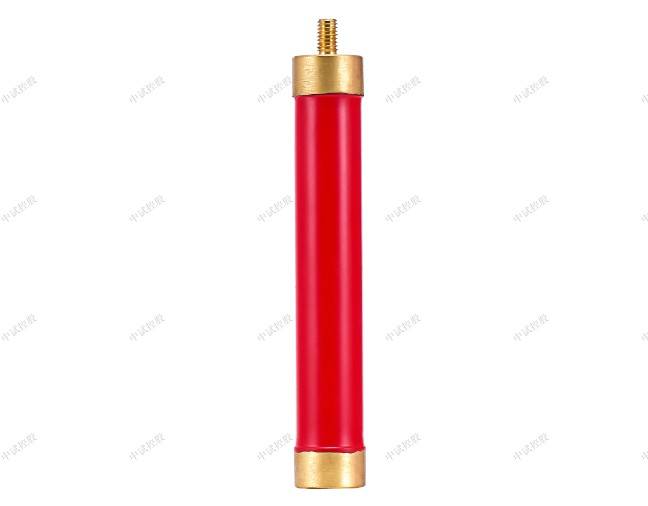

⑺ 试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作(放电请详细见放电棒使用说明书)。

对小电容试品如氧化锌避雷器、磁吹避雷器等先用粗调升到所需电压(电流)的90%,再用细调电位器缓缓升压到所需的电压(电流)值,然后从数显表上读出电压(电流)数值。如需对氧化锌避雷器进行75%VDC-1mA的测量时,应先升到电流到1mA时电压值停止(这时可记录电压、电流值),然后按下黄色按钮,电压即降到原来的75%,并保持此状态。此时可读取微安表数值及电压值。测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。

对大电容试品时,升压应更要缓慢,并需要监视电流表充电电流不超过发生器的最大充电电流,一定要放慢升压速度,避免充电电流过大。试验完毕后,将电压调节电位器逆时针回到零位上,随后按绿色按钮,切断高压。此时注意电压表上的电压降到15kV左右,方可用放电棒进行多次放电,确保安全。

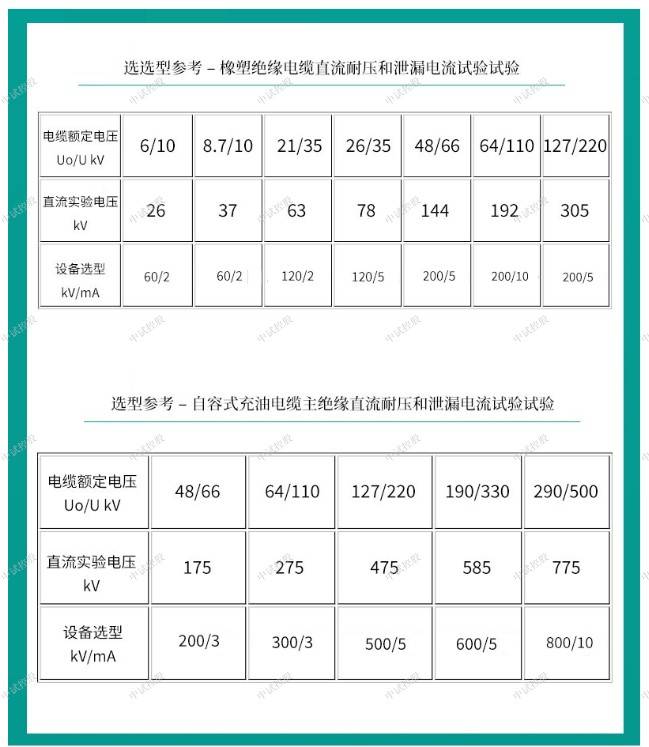

ZSZGF-120KV/2mA直流高压发生器在直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。

中试控股技术博士为您解答：产品特性：

1、直流高压发生器较同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。

2、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流， 高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

3、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75UDC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。

4、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。

技术参数:

1、电源：AC220V±10%，50Hz±1%

2、额定输出电压：60kV、120kV、200kV、300kV、400kV、600kV、800kV

3、额定输出电流：2mA、3mA、5mA、8mA、10mA

4、输出电压指示精度：<1级

5、输出电流指示精度：<1级

6、纹波系数：≤0.5

7、0.75倍输出电压指示精度：<1级，带锁存

120KV分体式直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

120KV分体式直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。返回搜狐，查看更多
