产品简介

    离网逆变器是光伏和风力系统新一代专用电源，主要针对光伏发电和风力发电，采用先进的正弦波脉宽调制（SPWM）技术，主电路采用德国英飞凌IGBT模块，驱动保护为日本三菱厚膜电路，具有可靠性高、保护功能全、波形失真小、功率大等优点。

主要特点

(1)主电路采用美国INTEL公司微处理器、德国英飞凌公司IGBT模块、驱动保护为日本三菱机芯，输出部分采用隔离变压器，安全可靠

(2)采用SPWM脉宽调制技术，输出为稳频稳压、失真度低的纯净正弦波

(3)全桥电路结构，适用于任何负载

(4)直流输入端采用先进的反灌杂音抑制技术，交流输入端采用多重滤波，消除市电电网的干扰，与其他共用直流屏的通讯设备互不干扰

(5)交流旁路不间断切换

(6)具有全方位的电源保护方案和完善的自我检测和保护功能。在出现直流输入电压过低告警、输出过载告警、过热告警及短路时，电源将关闭逆变输出，故障排除后，手动复位电源正常工作；输入欠压保护故障消除后输出将自动恢复

(7)电路结构紧凑、效率高、功能强

(8)组屏安装，美观大方

(9)默认防护等级为IP22（可根据需要定制防护等级）

系统工作原理

逆变电源在逆变正常时，直流逆变输出经过切换开关直接输出给负载供电，当逆变故障时，电源可以迅速切换至旁路供电状态，转换时间≤200ms（精密负载可选配＜10ms的快切款），给负载提供不间断供电，当逆变再次正常时，电源会自动切换至逆变供电模式；具体原理如下图：

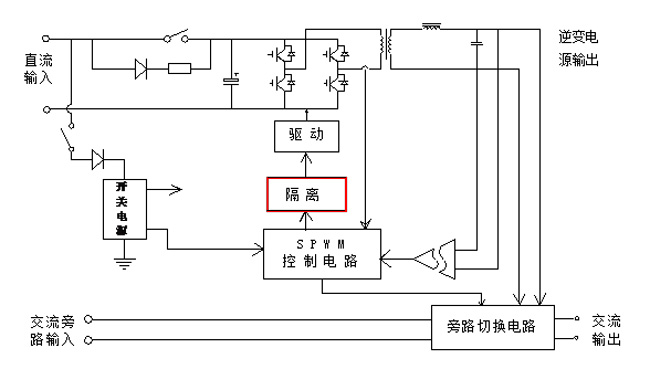

单相逆变电源原理示意图

显示页面

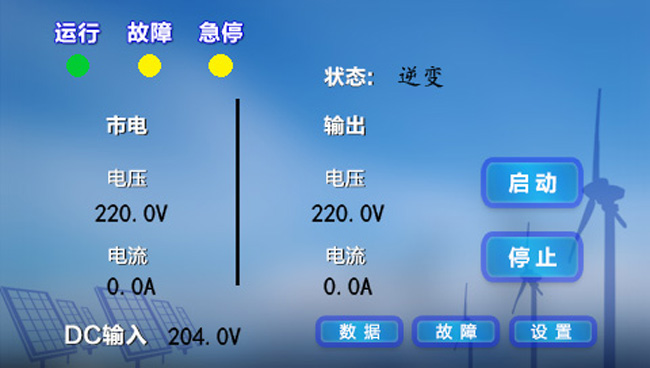

1) 主页面

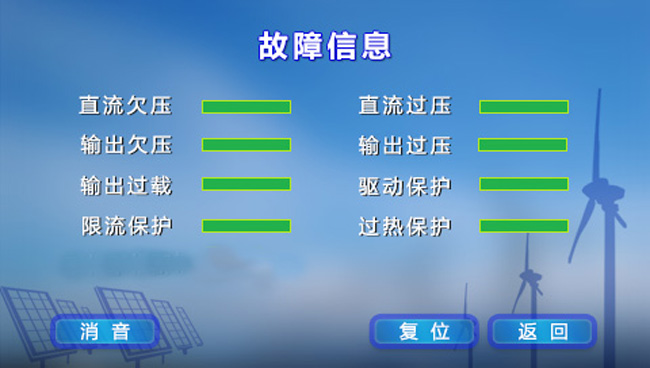

2) 故障信息子页面

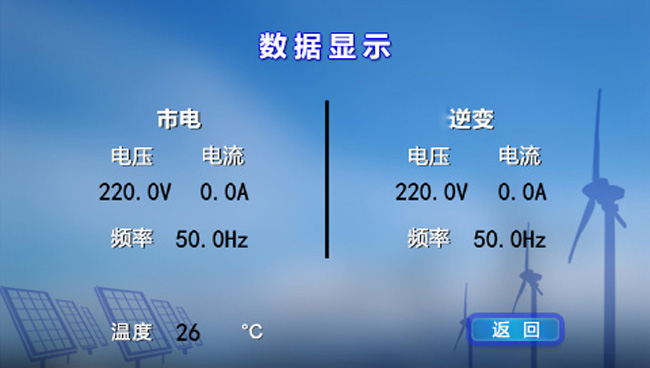

3) 数据显示子页面

技术指标
