中试控股技术研究院鲁工为您讲解：110KV谐振检测仪

ZSBP-1820KVA/260KV变频串联谐振耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

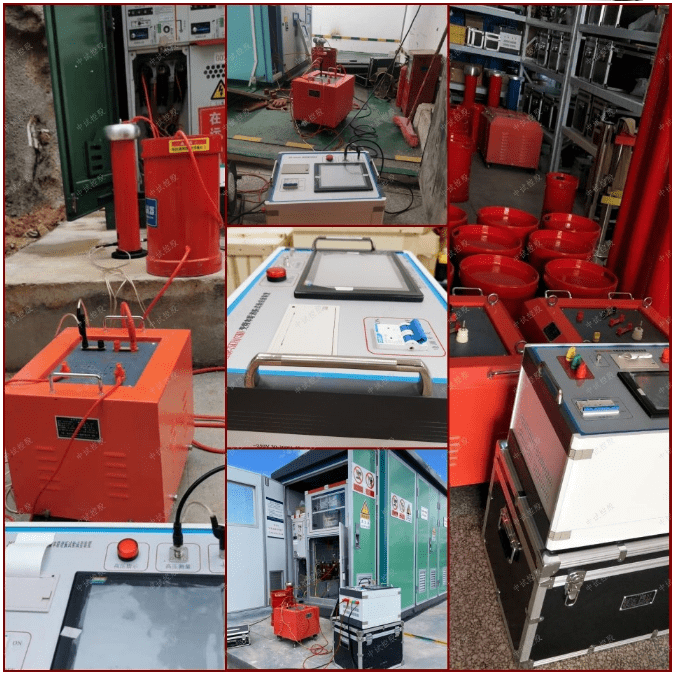

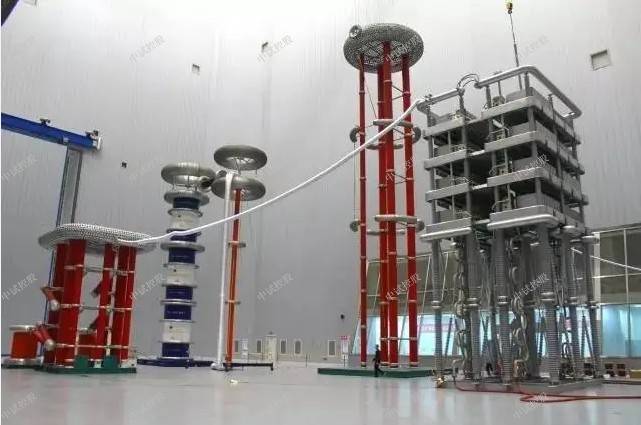

ZSBP-1820KVA/260KV变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP-1820KVA/260KV变频串联谐振耐压试验装置

一、适用范围

220kV，630平方毫米交联电缆700m，电容量≤0.1μF，试验频率30-300Hz，试验电压256kV

二、系统主要性能及参数

1、电源电压： 380V±10%、50Hz；

2、额定容量： 1820KVA；

3、输出电压： 260KV，

4、输出电流： 7A.

5、输出电压波形: 正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围: 30～300Hz ；

9、品质因数: ≥30

10、系统噪声: ≤60db

11、系统测量精度: 1.0级

12、频率分辨率: 0.01Hz

13、频率不稳定度: ≤0.05%

14、环境温度： -25℃～ +55℃

相对湿度: ≤90%

海拔高度: ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18 具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87 << 变压器和电抗器的声级测量>>

GB1094 <<电力变压器>>

GB/T16927.1-2-1997 <<高电压试验技术>>

ZBK41006-89 <<试验变压器>>

GB4208 <<外壳防护等级>>

GB2900 <<电工名词术语>>

GB5273 <<变压器、高压电器和套管的端子>>

GB191 <<包装储运标志>>

GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88 <<电抗器>>

IEC358(1990) <<耦合电容器和电容分压器>>

IEC1000 <<电磁兼容性>>

GB4793-1984 电子测量仪器安全要求

四、系统配置及具体参数

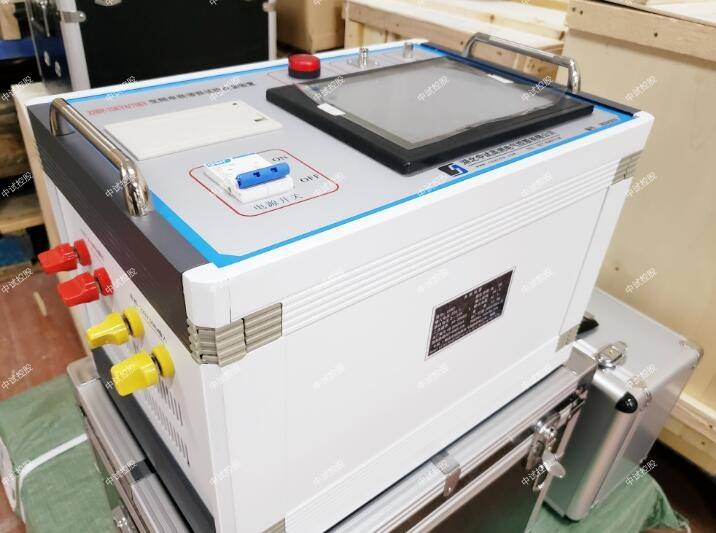

1、变频控制电源70KW 1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 70KW

c) 工作电源: 交流220V、50Hz 。

d) 输出电压: 0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流: 140A

g) 输出波形:正弦波, 波形畸变率:≤0.5%

h) 频率调节范围: 30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保 护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

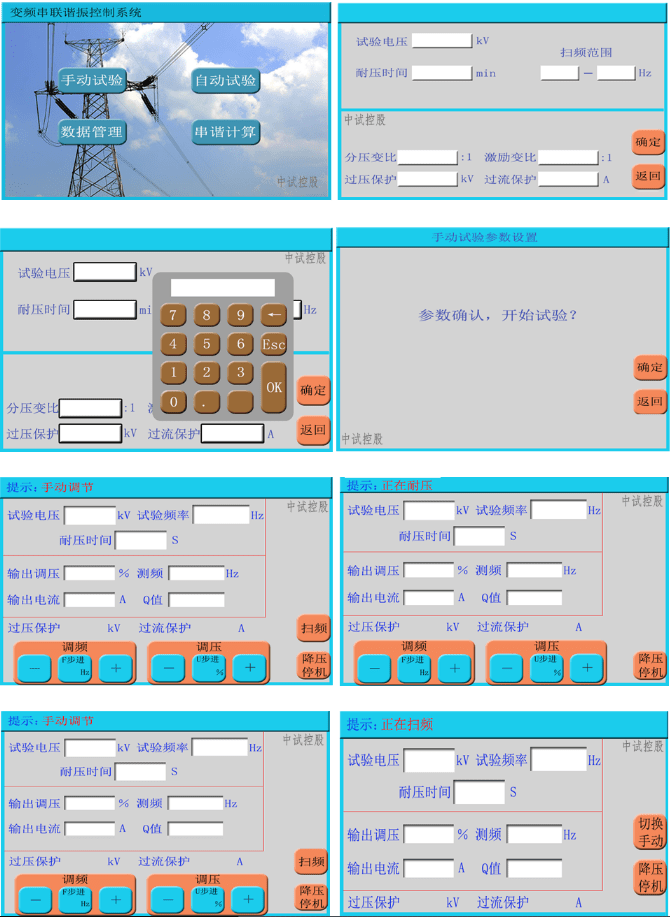

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重 量： 26Kg

2、 励磁变压器35KVA 2台

a) 额定容量: 35KVA

b) 输入电压: 500V

c) 输出电压： 2KV; 4KV；8KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

h) 重 量： 100Kg ;

3、高压电抗器 130/52 15台

a) 额定容量： 130KVA

b) 额定电压： 52KV

c) 额定电流：2.5A

e) 品质因素： Q≥30

f) 结 构： 干式；

g) 重 量： 90Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器 270/0.001 1台

a) 额定电压： 270KV

b) 工作频率： 30～300Hz

c) 分 压 比： 2000：1

d) 分压比误差： ≤1%,

e) 测量精度： 交流有效值1.0级

f) 介质损耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

五、供货清单一览表

序号 设备名称 型号规格 单位 数量

1 变频电源 70KW 台 1

2 励磁变压器 35KVA 台 2

3 高压电抗器 130/52(52KV/2.5A) 台 15

4 电容分压器 270/0.001（270KV） 台 1

5 附件测试线 套 1

六、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

2）变比测量

3）空载电流及空载损耗

4）短路阻抗和负载损耗

5）绝缘电阻测试

6）温升试验：额定容量下运行60min,温升不大于65K

3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

4、成套装置试验

（1） 耐压试验：1.1额定电压下，耐压1min；

（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

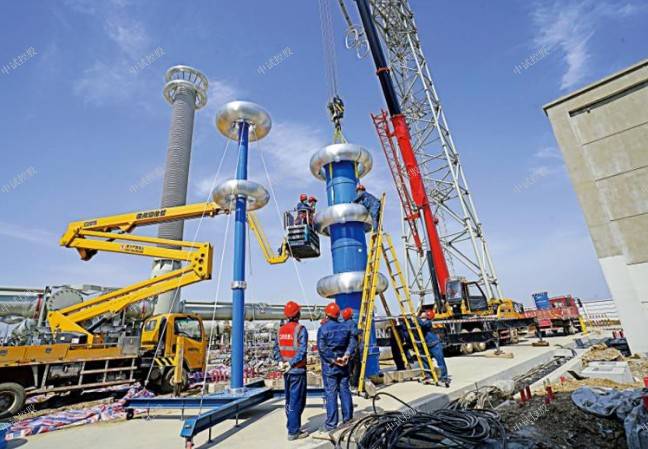

变频串联谐振耐压成套试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股变频串联谐振耐压成套试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

变频串联谐振耐压成套试验装置|中试控股

串联谐振由哪些部分组成？分别具备什么功能

串联谐振各部分功能

1、变频电源

变频电源的功能是将220V/380V，50HZ的电源变成频率可以调整，电压也可以连续调整，变频电源同时也具备电力系统的操作、保护、控制、监测等功能于一体。

2、励磁变压器

励磁变压器的功能是将变频电源输出的电压进行升压，励磁变压器同时将高压和低压进行隔离。

3、高压电抗器

高压电抗器的功能是高压电抗器和被试品的电容串联起来发生串联谐振。

4、分压器

分压器的功能则是测量调节器上的高压电压值和低压。

串联谐振的原理

串联谐振试验装置分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压u与电流i的相位相同，电路呈现电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。变频谐振试验下局部放电检测步骤

变频谐振试验下局部放电检测步骤

（1）测试前检查测试环境，排除干扰源；

（2）将传感器（高频CT或其他传感器）安装于检测部位，在检测过程中保证高频传感器方向一致；

（3）选择适合的频率范围，可采用仪器的推荐值；

（4）试验电压应逐渐升到U并保持10分钟，然后慢慢地升到1.4 U并保持10分钟，直至升到试验电压，并保持一定的试验时间；

（5）对所有检测部位（对具备条件的所有电缆终端、接头）进行高频局放检测；

（6）测量数据记录；

（7）当检测到异常时，记录异常信号放电谱图、分类谱图以及频谱图，并给出初步分析判断结论。

出自：Q/ZSW 11223-2014 《高压电缆状态检测技术规范》 5.6.3电力电缆的试验的运用

电力电缆的试验主要指电缆在生产和安装敷设后所进行的各种试验，其项目大致可分为五类：

1.例行试验：检验每个产品是否存在偶然因素造成的缺陷。

2?抽样试验：验证生产过程中产品的关键性能是否符合设计要求

3?型式试验：确定电缆产品的设计是否满足预期的使用要求。

4?安装竣工后的交接试验

5?投入运行后的预防性试验。

现行的电缆线路电气试验项目

1)直流耐压和泄漏电流试验(主要用于油纸绝缘电缆线路)。

2)测量绝缘电阻(用于1kV以下的低压电缆线路、200m以内的短电缆线

路、停电时问超过一星期但不满一个月的电缆线路、挤包电缆线路的外

护层的绝缘检测)

3)核相试验(用于新交装和检修后的电缆线路)。

4)电缆油试验(用于充油电缆线路)。

5)电缆护层绝缘试验(用于有护层绝缘要求的电缆线路)。

6)电缆线路参数测量(用于需要进行电力系统参数计算的电缆线路)。

7)接地电阻测量(用于高压电缆护层接地及其他土建设施接地系统)。

8)0.1Hz超低频试验(用于35kV及以下电压的挤包绝缘电缆线路)。

9)交流变频谐振试验(用于110kV及以上的挤包绝缘电缆线路)返回搜狐，查看更多
