原标题：光伏电缆变频串联谐振高压试验仪

中试控股技术研究院鲁工为您讲解：光伏电缆变频串联谐振高压试验装置

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

ZSBP系列变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

参考标准：DL/T 474.4-2018

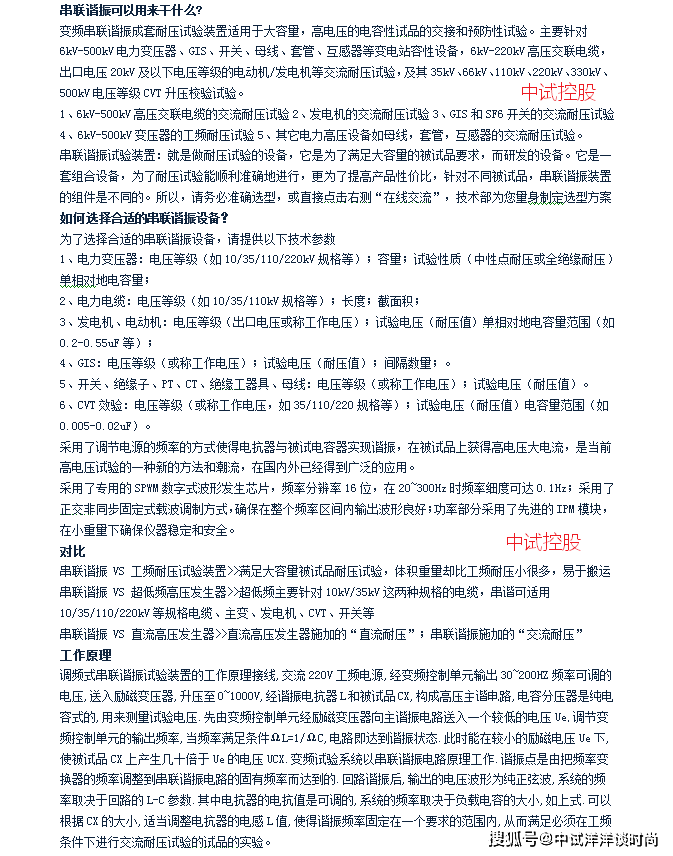

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。

中试控股根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备

中试控股在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压

进口功率元件，变换核心：中试控股统采用进口功率元件作为功率变换的核

心,电压输出和频率输出稳定.经过多次

高压直接对地短路的测试,系统仍然保持

完好。同时系统也有很强的过载能力

自动+手动，多种组合试验模式：系统支持”自动调谐+手动调压" ,“自动调

谐+自动调压"，"手动调谐+手动调压"等

试验模式,推荐使用"自动调谐+手动调压模式

SPWM+IPM专业芯片模块：并联谐振中试控股采用了专用的SPWM数字式波形

发生芯片;中试控股采用了正交非同步固定式载波

调制方式;功率部分采用了先进的IPM模块

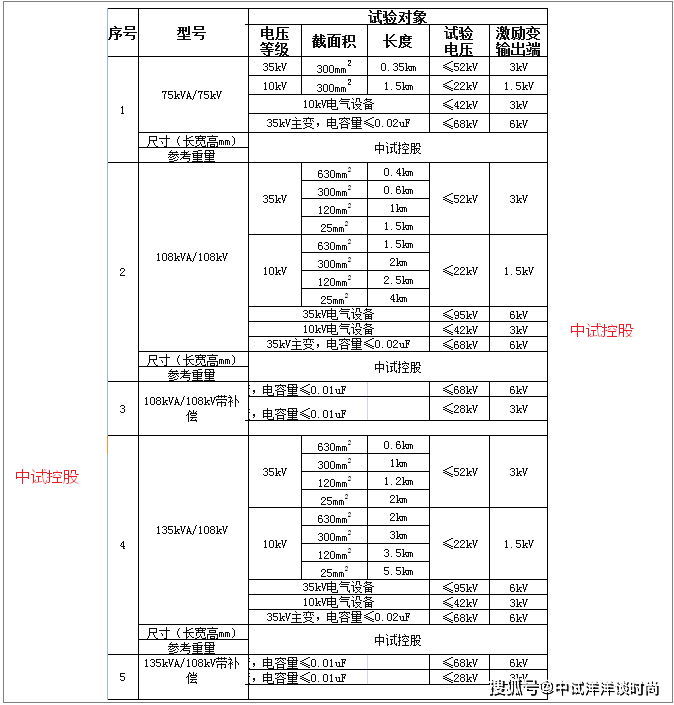

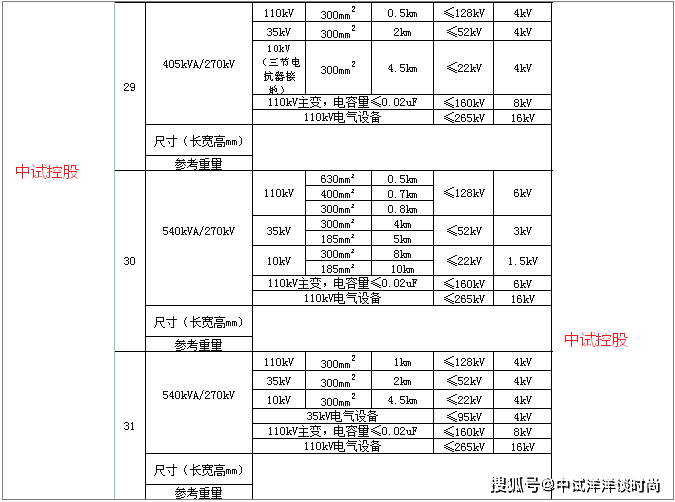

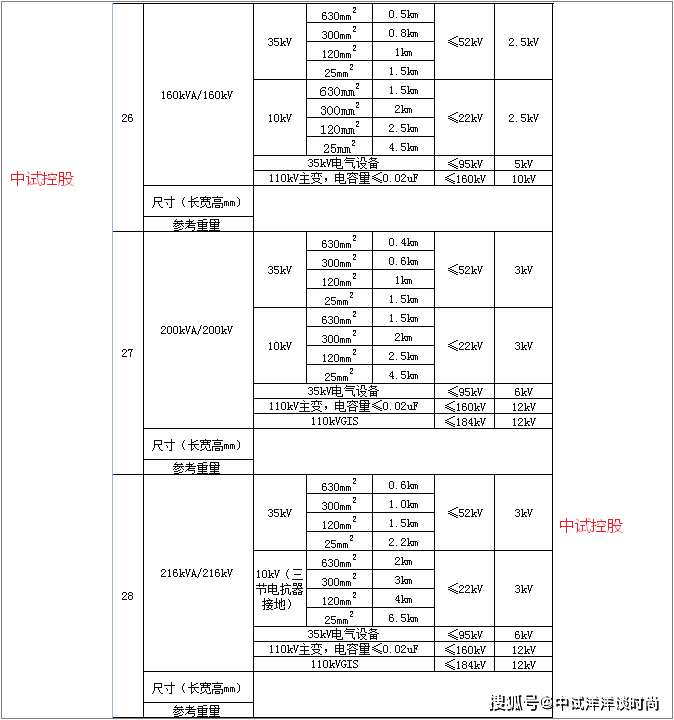

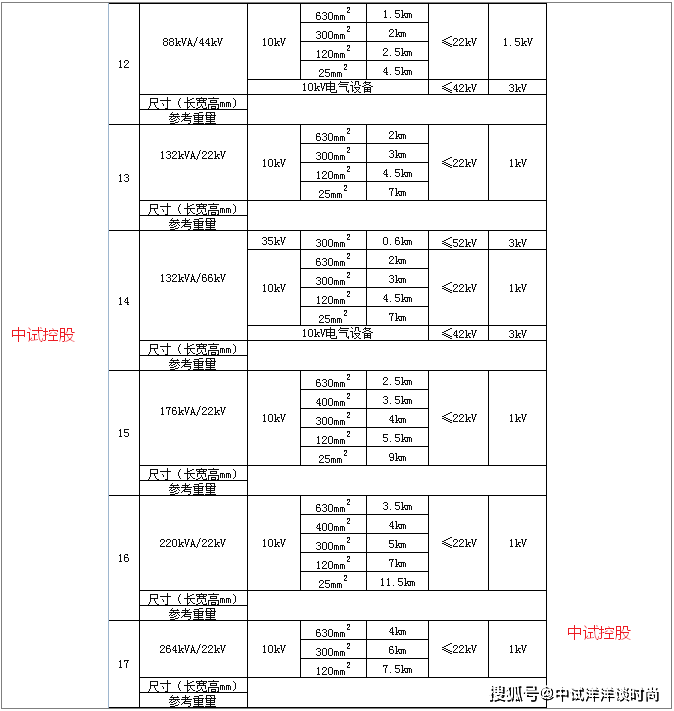

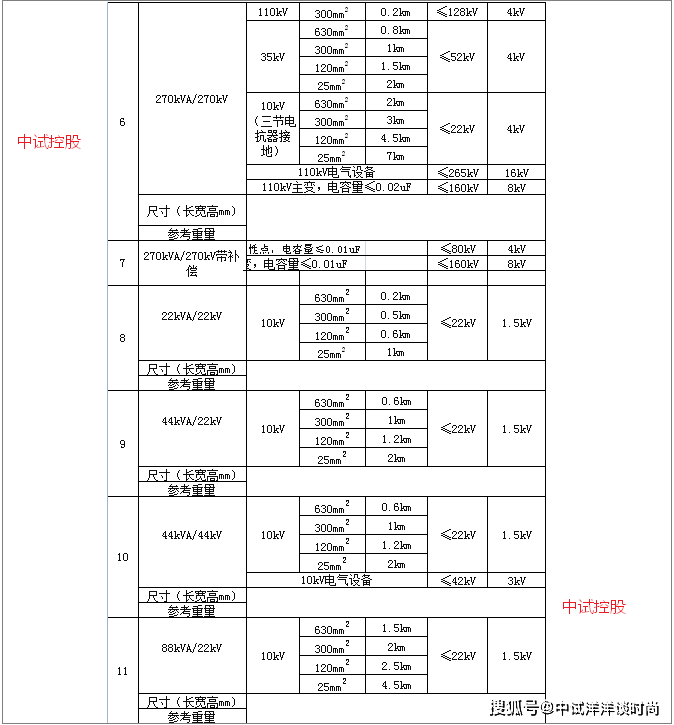

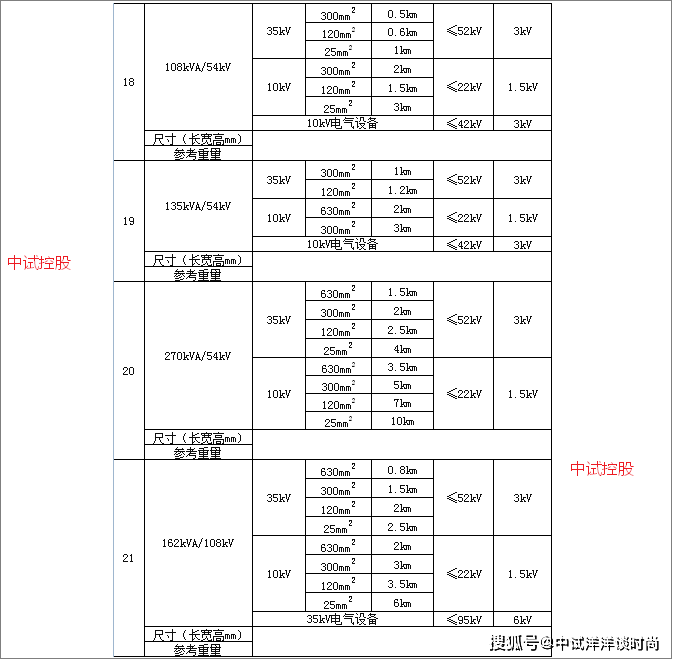

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

在电阻、电感、电容和外加交流电源相串联的振荡回路中氧化锌避雷器直流参数测试仪当外加电源的频率等于回路的固有频率的时候，回路就会发生谐振。这种谐振叫做串联谐振，如图1-16 （a）所示。如果回路的电感是L、电容是C，那么串联回路的固有频率

串联谐振与并联谐振的区别_串联谐振与并联谐振产生谐振的条件

（1）中试控股电力讲解串联谐振有以下特点：高压开关动作试验仪回路总阻抗是纯电阻，而且变到最小值，等于回路的电阻；回路中的电流达到最大值；电感上的电压等于电容上的电压，并且等于交流电源电压的Q倍。因此，串联谐振也叫做电压谐振。

如果外加电源的频率小于或者大于回路的固有频率，回路的总阻抗就会增大，回路电流就会减小。回路Q值越大，曲线越陡，谐振现象越剧烈，如图1（b）所示。

在电感、电容和外加交流电源相并联的振荡回路中，直流断路器安秒特性测试系统当外加电源的频率等于回路的固有频率的时候，回路就发生谐振。这种谐振叫做并联谐振，如图1-17（a）所示。如果回路感抗和容抗比电阻大得多，并联网路的固有频率也可以近似写成

串联谐振与并联谐振的区别_串联谐振与并联谐振产生谐振的条件

（2）中试控股电力讲解并联谐振有以下特点：总阻抗是纯电阻，而且达到最大值；直流系统接地故障测试仪回路电压达到最大值；如果电源内电阻大，使电路中的总电流可以看作恒定的话，两支路的电流是总电流的Q倍。也就是说，两支路电流的方向相反，大小相差不多，它们的差值就是总电流。因此，并联谐振又叫做电流谐振。如果外加电源频率小于或者大于回路的固有频率，回路的总阻抗就会减小，回路的电压也会减小。图2（b）是并联谐振曲线，它表明了外加电源频率和回路电压的关系。回路Q值越大，曲线越陡，说明谐振现象越剧烈。

图2 并联谐振

串联谐振和并联谐振的品质因数公式怎么记？

品质因数实质是过电压或过电流的倍数SF6气体密度继电器校验仪串联谐振时，电感、电容电压超过电源电压的倍数就是品质因数，并联谐振时，电感、电容电流超过电源电流的倍数就是品质因数。

串联谐振与并联谐振产生谐振的条件有什么区别

1.串联谐振 电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压SF6气体密度继电器校验仪因此串联谐振也称电压谐振。

串联谐振就是电源和LC回路串联，当满足XL=XC时，LC等值阻抗几乎为零，电源输出电流极大，所以又称为“电流谐振”。

2.并联谐振 压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，开口闪点测定仪出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

并联谐振就是电源和LC回路并联，当满足XL=XC时，EDHZC-3三次脉冲电缆故障测试仪电源输出电流几乎为零，LC上的电压极高，所以又称为“电压谐振”。串联谐振与并联谐振的区别_串联谐振与并联谐振产生谐振的条件

中试控股变频串联谐振耐压成套试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股详细讲解变频串联谐振试验装置应用

（一）变频串联谐振交流耐压装置接线示意图

中试控股详细讲解变频串联谐振试验接线图

（二）交联乙烯电缆的交流耐压

中试控股详细讲解电缆耐压试验接线图

①变频电源

②激励变压器

③电抗器

④电抗器

⑤分压器

⑥试品电

三）变压器等的交流耐压试验

变压器耐压试验接线图

①变频电源

②激励变压器

③电抗器

④电抗器

⑤分压器

⑥补偿电容(选配)

⑦试品变压器

（四）发电机等的交流耐压试验

发电机耐压试验接线图

①变频电源

②激励变压器

③电抗器

④电抗器

⑤分压器

⑥补偿电容(选配)

⑦试品发电机

中试控股详细讲解变频电源详细使用介绍

4.1设备基本说明

4.1.1电源

将380V/220V直接与变频电源的“输入”连接。

4.1.2操作面板说明

电源开关：负责变频电源部分的电源供给。

高压指示：变频电源启动指示。

复位：负载失谐、变频源过热以及其它保护动作后的故障复位。

急停：发生紧急情况的应急中断按键。

分压器信号：用于接入分压器低压臂，最大电压100V，输入阻抗10M。

接地：用于系统安全接地。

USB接口:用于接入U盘查询资料。

液晶显示器：用于系统各参数、波形、菜单等的显示。

输入：电源接入,三相380V±10%或单相220V±10%（45-64Hz）；当电源为380V时，接A,B,C三相,可做额定负载试验；当电源为220V时，接A,C二相,只可做1/2负载试验。

输出：变频电源输出至激励变压器输入。

4.1.3接通电源

变频电源操作箱在通电后合上“电源开关”，液晶屏点亮显示。

注意：仪器两侧开孔处的风扇在运行则表示仪器内部功率器件正常工作，否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。

当风扇经常性的不启动时，建议立即与厂家联系。

当设备出现不可恢复性故障时，请不要自行拆卸仪器。

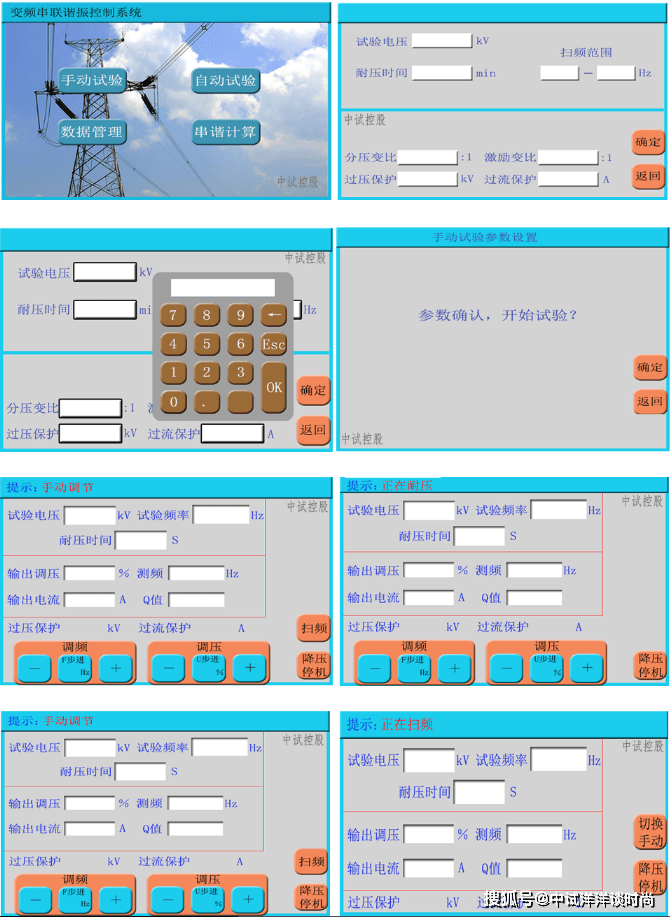

4.2触摸屏显示器

变频电源的控制屏幕为全触摸屏，只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。

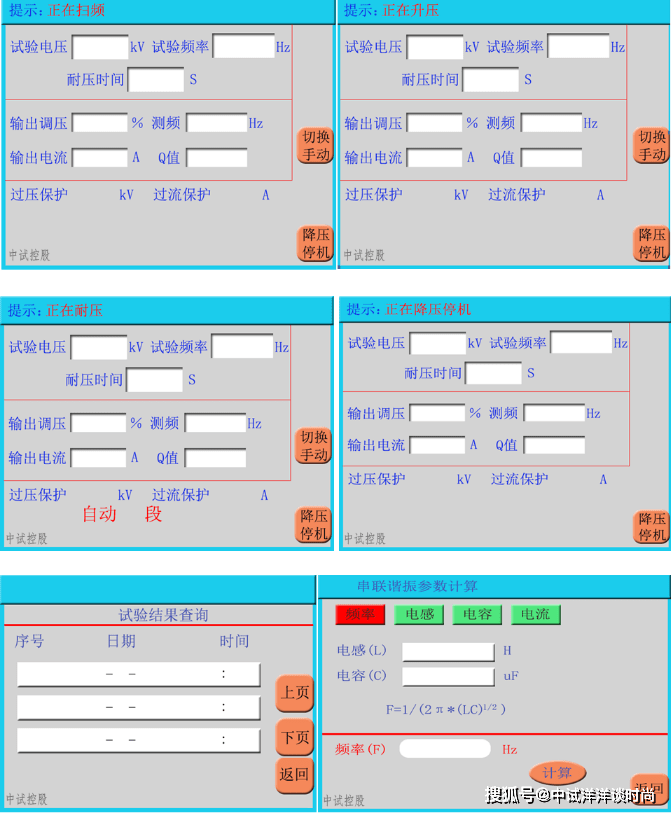

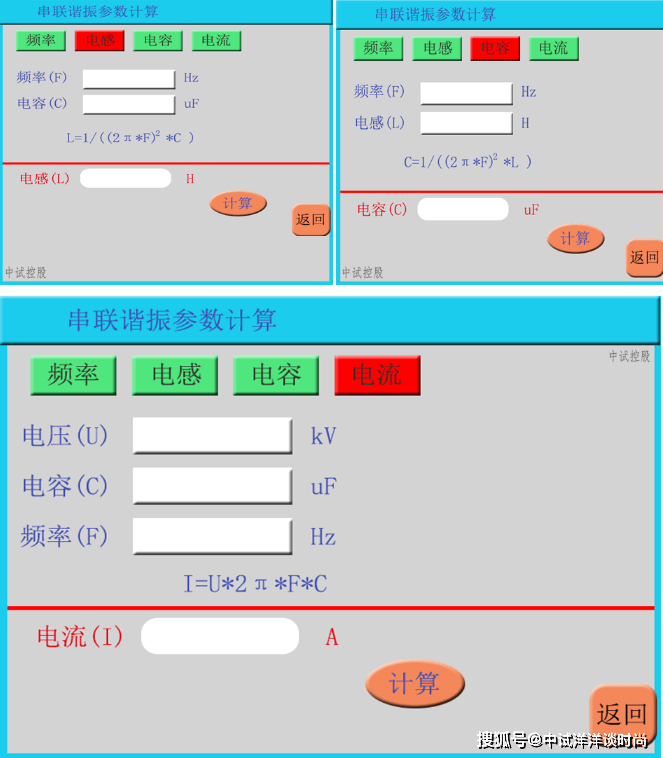

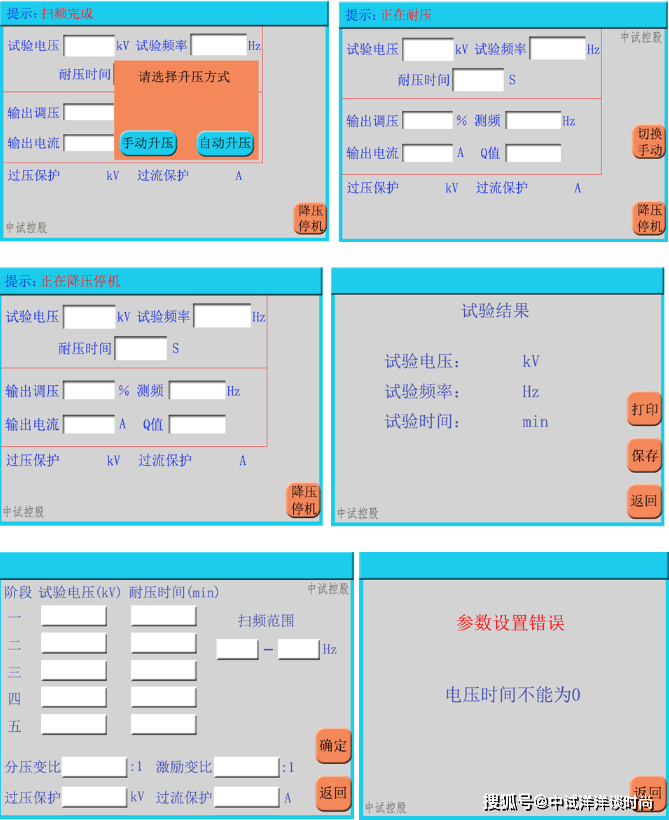

4.2.1开机后，显示界面如图2所示。

起始频率：选择自动调谐时的启动频率，下限频率为20Hz，上限频率为250Hz。为了保证扫描准确度“起始频率”必须比“终止频率”小50Hz。

终止频率：选择自动调谐时的结束频率，下限频率为70Hz，上限频率为300Hz。为了保证扫描准确度“终止频率”必须比“起始频率”大50Hz。返回搜狐，查看更多
