原标题：风电场试验交流耐压串联谐振仪

中试控股技术研究院鲁工为您讲解：风电场试验交流耐压串联谐振装置

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

ZSBP系列变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

参考标准：DL/T 474.4-2018

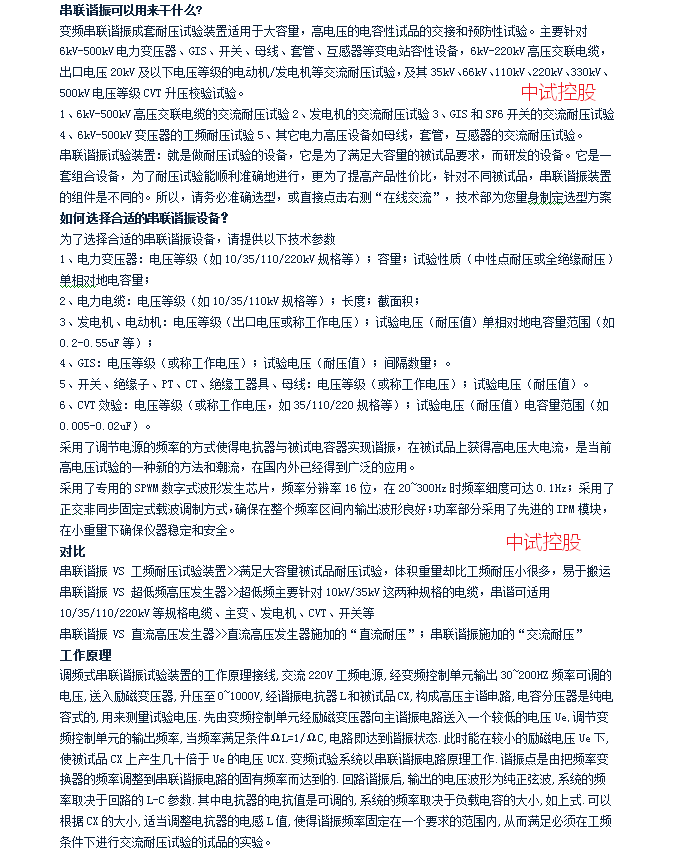

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。

中试控股根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备

中试控股在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压

进口功率元件，变换核心：中试控股统采用进口功率元件作为功率变换的核

心,电压输出和频率输出稳定.经过多次

高压直接对地短路的测试,系统仍然保持

完好。同时系统也有很强的过载能力

自动+手动，多种组合试验模式：系统支持”自动调谐+手动调压" ,“自动调

谐+自动调压"，"手动调谐+手动调压"等

试验模式,推荐使用"自动调谐+手动调压模式

SPWM+IPM专业芯片模块：并联谐振中试控股采用了专用的SPWM数字式波形

发生芯片;中试控股采用了正交非同步固定式载波

调制方式;功率部分采用了先进的IPM模块

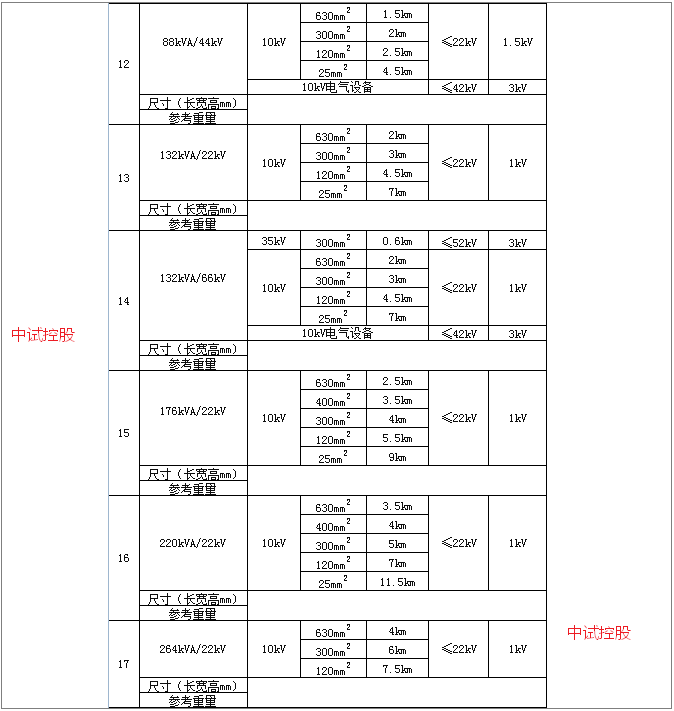

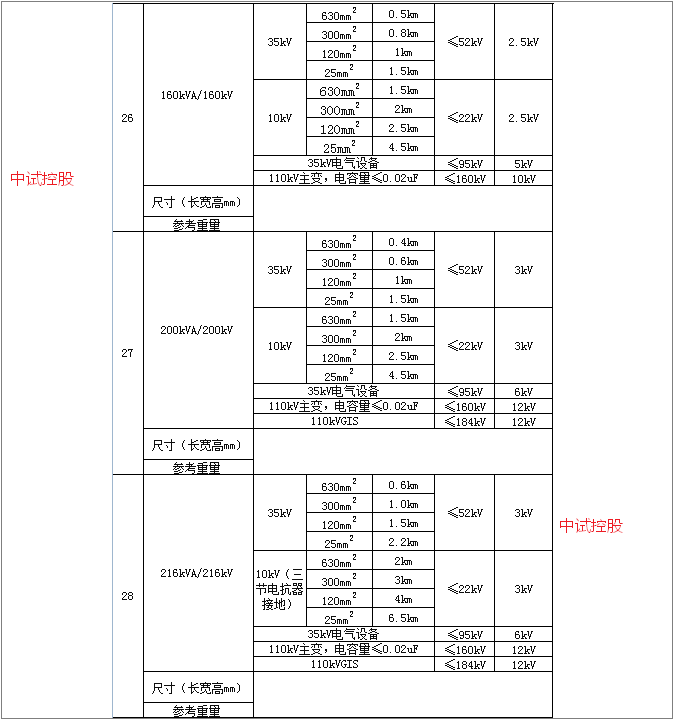

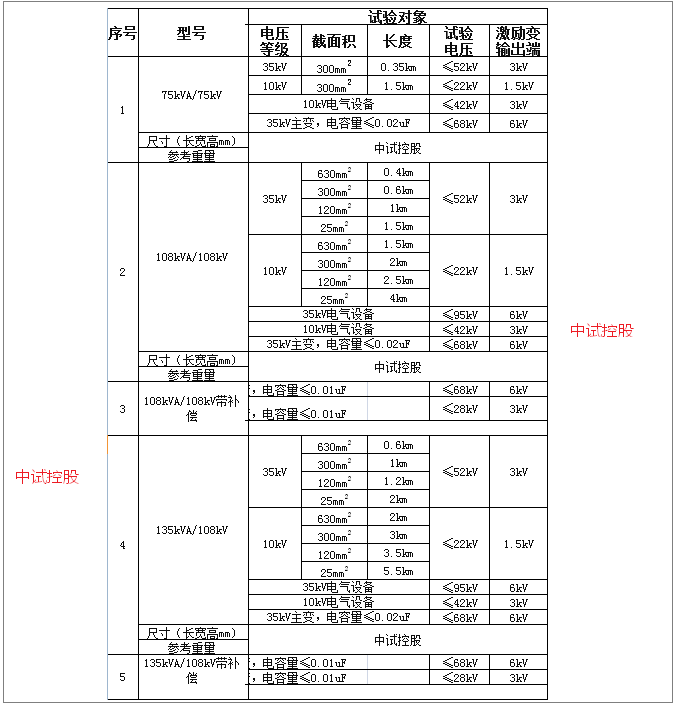

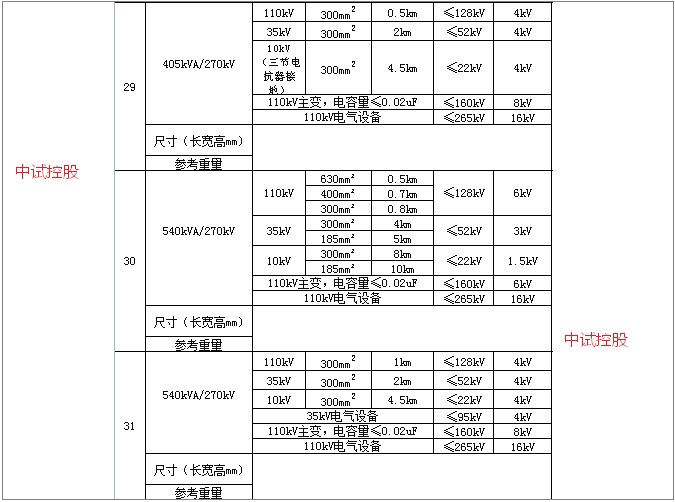

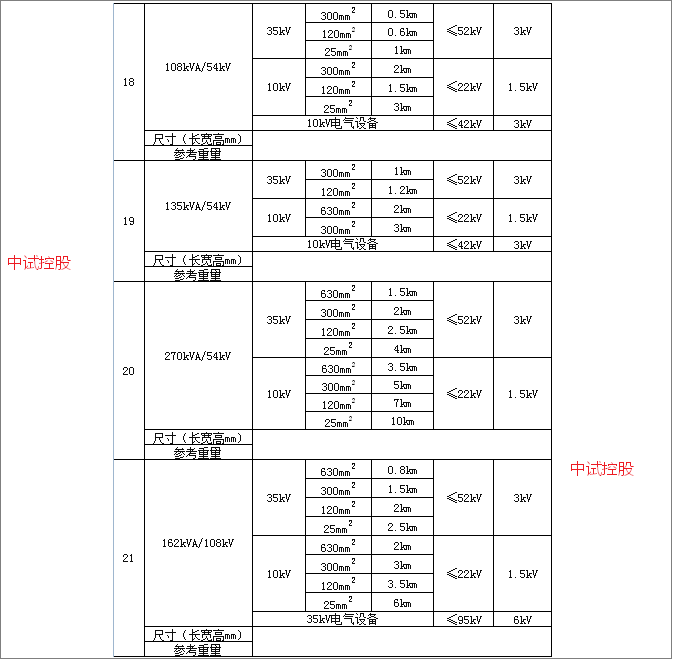

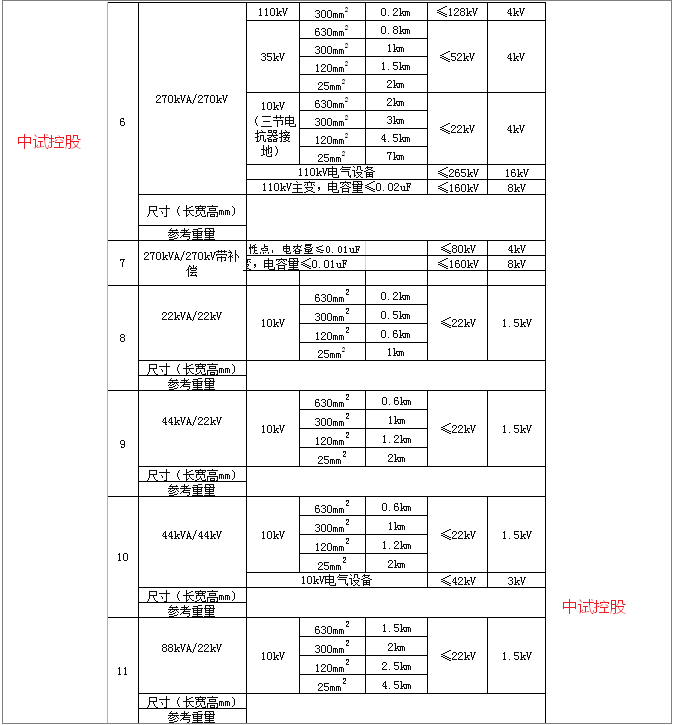

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

中试控股电力所研发的变频串联谐振耐压试验装置为例。该装置主要用于不同电压等级的电力电缆，以及不同电压等级的组合电气开关柜，火力和水力发电机或电力变压器的工频交流耐压试验，并且，试验装置是可以根据不同电压等级的被试品，来进行符合试验需要的定制的。总结一句话就是：该试验装置基本可以满足所有大容量电气设备的绝缘耐压试验的。

串联谐振耐压试验装置的基本原理，是采用可调节串联谐振试验设备与被试品电容谐振产生交流试验电压。当串联谐振在具有电阻R、电感L，还有电容C元件的交流电路当中，一般电路两端的电压和当中电流位相是不一样的。这个时候，若是调节电路元件(L或C)的参数，或改变电源频率，则能够使两者位相相同，从而使得电路整体，出现纯电阻性。当电路达到这种状态之后，我们就称它为谐振。真是因为在谐振的状态之下，电路的总阻抗可以达到极值或近似达到极值。这样就为耐压试验创造了条件。

利用串联谐振的试验原理，变频串联谐振耐压试验装置也广泛运用于电力系统中的大容量电气设备的绝缘耐压试验当中，是大容量电气设备做有效的绝缘耐压试验的不可代替的试验装置。1、中试控股电力试验人员在开箱时,依据装箱清单对设备进行清查,如发现设备与装箱清单不符,请立即与本公司联系.

2、本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

3、试验人员应不少于2人。使用时应严格遵守贵单位有关高压试验的安全作业规程

4、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

5、各连接线不能接错，接线一定按照“注意事项”上的电路图连接,否则可导致试验装置损坏.

6、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

7、在做被试品试验之前,对设备进行空升试验,试验电压为设备额定电压80%.

8、无论是做被试品试验,还是做空升试验,下面一节电抗器一定要用绝缘支架与地面隔开.

9、在做试验时,变频电源与电抗器之间的距离尽可能为大(以免出现安全事故).

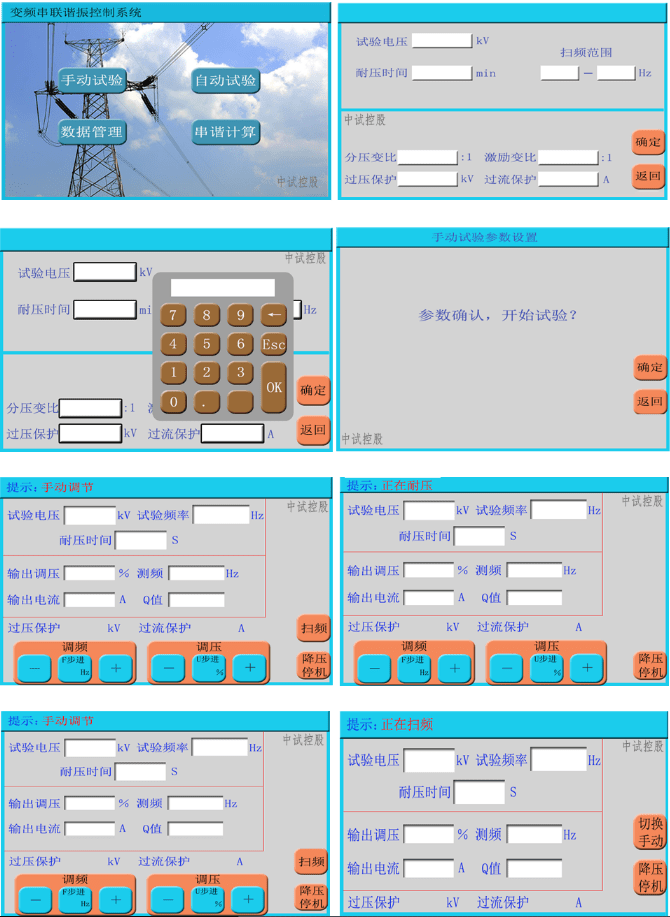

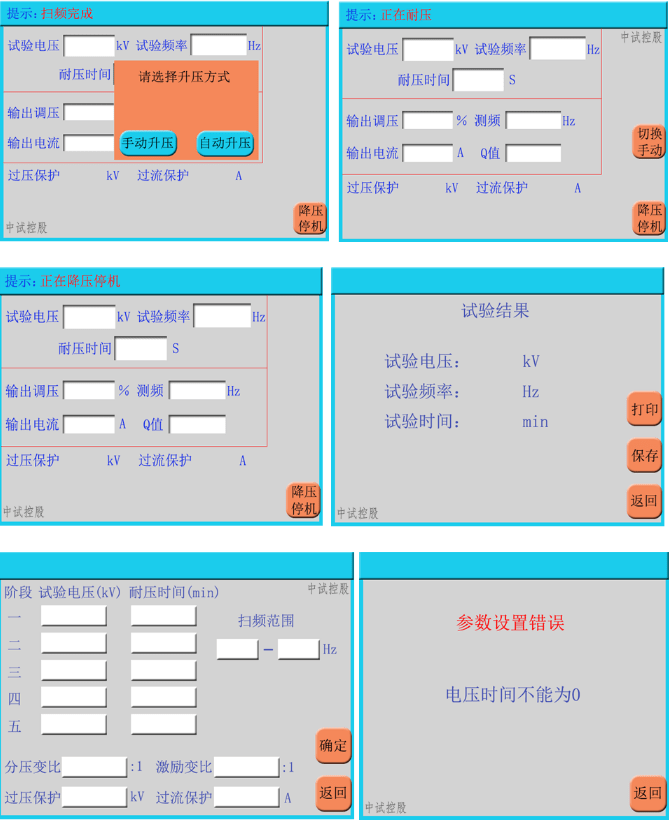

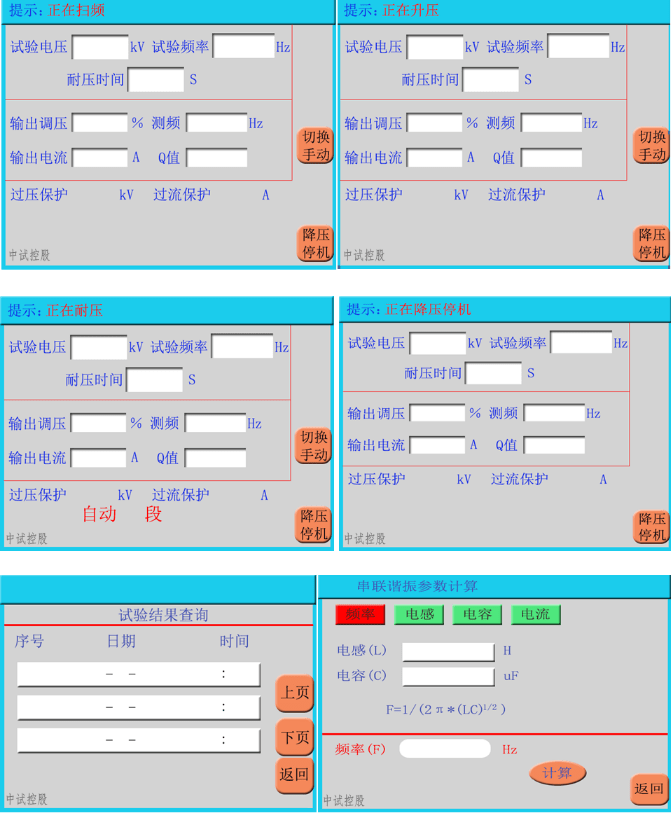

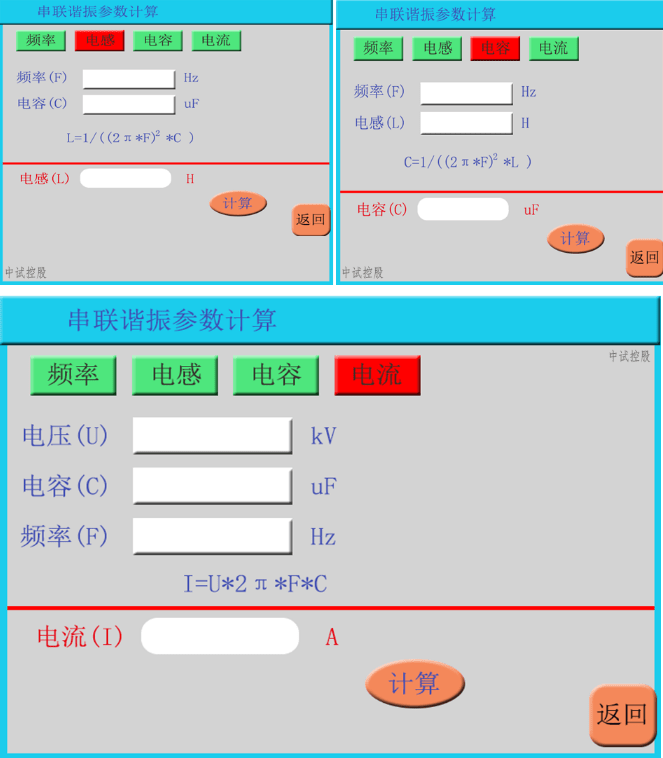

10、本套装置变频电源部分为触摸屏形式,在点动时,要轻而慢(在进入下一个菜单时,之间间隔0.5秒),如用力过重或速度过快,有可能进入不了下一个菜单或机器不能启动.按一下复位键,再返回主菜单,间隔5秒钟再启动,或直接关闭电源再启动.

11、在对设备进行参数设置时,“装置电压”这一栏不能改变,“装置电压”是出厂试验时与分压器配套设置的.如改变“装置电压”,分压器采样信号就有所改变,测出来的就不是真正的试验电压,有可能偏大或偏小.对被试品的耐压试验就有影响.所以试验人员在开机时就要把“装置电压”记录好,以免装置电压在误动以后,好查阅.

12、在做电容量比较大或损耗较高的被试品试验时,如“发电机,容量大的电机,1.5km以上的电缆”.系统Q值较低,设置“输出电压”为30V~50V之间,一般情况下,“输出电压”设置为10V~20V之间.在做10kV以下,长度500m以内电缆试验时,应选择较低的励磁电压,“输出电压”为设置10V.否则,在找谐振点时,试验电压会超过被试品的额定耐压值,这时系统Q值较高,容易造成被试品击穿.

中试控股变频串联谐振耐压成套试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

试验时注意事项

1、在做试验时，变频电源与电抗器之间的距离尽可能为大，以避免发生安全事故；

2、串联谐振试验装置的变频电源部分为触摸屏形式，在点动屏幕时，动作要轻，如果在触屏操作时用力过猛或速度太快，就有可能无法进入下一个菜单或机器不能启动；需要按一下复位键再返回主菜单，间隔5秒钟之后再启动，或者直接关闭电源再启动；

3、在对设备进行参数设置时，“装置电压”这一栏不能更改，“装置电压”指的是出厂试验时与分压器配套设置的，如果“装置电压”改变了，分压器采样信号就会有所改变，测出来的试验电压有可能偏大或偏小，对被试品的耐压试验就有一定的影响。所以试验人员在装置开机时就要把“装置电压”记录下来，以避免装置电压在误动以后，好查阅并更改；

4、在做电容量较大或损耗较高的被试品试验时，例如“发电机，容量大的电机，1.5km以上的电缆”，系统Q值较低，设置“输出电压”为30V～50V之间，在一般情况下，“输出电压”设置为10V～20V之间。在做10kV以下，长度500m以内电缆试验时，应选择较低的励磁电压，“输出电压”为设置10V。否则，在找谐振点时，试验电压会超过被试品的额定耐压值，这时系统Q值较高，容易造成被试品击穿。串联谐振试验装置又叫做串联谐振，可分为调频式和调感式。变频串联谐振装置一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式，分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

我们知道，在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。返回搜狐，查看更多
