原标题：互感器二次负荷电流无线检测仪

中试控股技术研究院鲁工为您讲解：互感器二次负荷电流无线检测仪

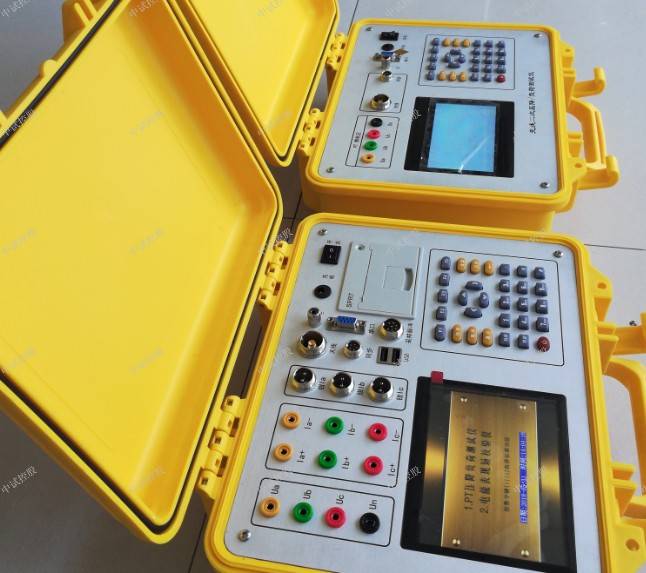

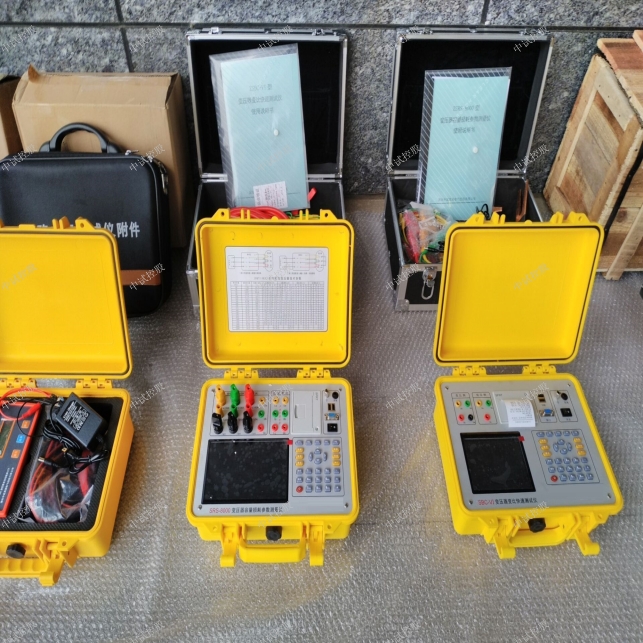

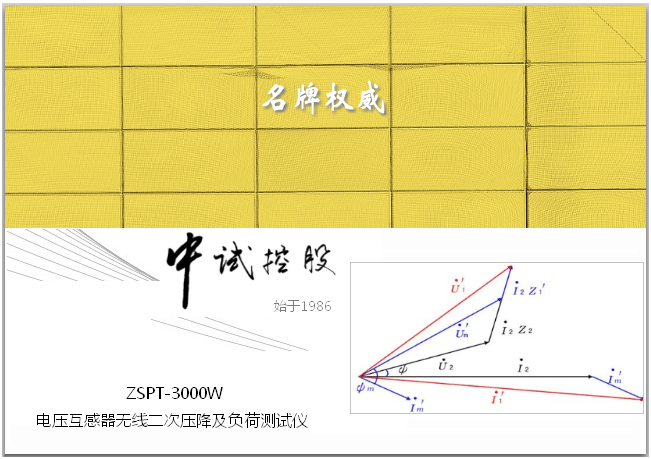

ZSPT-3000W无线二次压降及负荷测试仪

参考标准：GB50150-2006

简易读懂：无线二次压降及负荷测试仪可以做什么?

无线二次压降及负荷测试仪：全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-3000W无线二次压降及负荷测试仪功能特点

1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；当GPS信号无效时，可采用专用同步电缆的方式进行测量，同样安全、方便。

2、自动计算三相的比差、角差、综合误差。

3、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

4、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

5、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。

6、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。

7、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。

8、电池剩余电量百分数指示功能，绝非简单的亏电报警。

9、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。

10、用户可随时将测试的数据通过微型打印机将结果打印出来。

11、测试结果存储功能，可存储100组测试数据。

12、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

ZSPT-3000W无线二次压降及负荷测试仪技术指标

1、使用环境

（1）环境温度：-10℃～ 40℃

（2）相对湿度： ≤80%

2、测量精度

本仪器的测量精度为1级。

比差：Δf =±（1%×f±0.01）（%）

角差：Δδ=±(1%×δ±1)（分）

电导：G=± (1%×G±0.01) mS

电纳：δ=± (1%×δ±0.01)mS

负荷：S=± (1%×S±0.1)VA

电阻：R=± (1%×R±0.1)Ω

电抗：X=± (1%×X±0.1)Ω

3、充电电源：交流176V~264V，频率45-55Hz

4、仪器的测量范围和分辨率

测试项目 范围 最小分辨率

比差值(%) 0.001～10.000 0.001

角差值(ˊ) 0.01～±600.00 0.01

误差值(%) 0.001～10.000 0.001

修约(%) 0.001～10.000 0.001

5、基本误差

比差：±（1%比差读数±0.01）%

角差：±（1%角差读数±1）分

电导：±（1%电导读数+未位1个字）mS

电纳：±（1%电纳读数+未位1个字）mS

6、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。

⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

7、电池工作时间：充满后工作时间大于6小时。

8、体积：

主机：32cm×24cm×13cm

分机：32cm×24cm×13cm

9、重量：

主机：2.5Kg

分机：2Kg

它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

无线二次压降及负荷测试仪：它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

中试控股无线二次压降及负荷测试仪能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

中试控股践行“精细制造，深耕技术”产出无线二次压降及负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

平顶波磁通产生电动势的波形图2：平顶波磁通产生电动势的波形

(a)电流波形与磁通波形关系；(b)磁通与电动势关系

3．利用三电感过励磁构成倍频电源

当铁芯电感线圈接成星形，并施以三相电压过励磁时，则在中性点感应出三倍频电动势，其三次谐波产生原理同上所述。因磁通为平顶波，所以可分解为1l、3、5、7次等谐波，当过励磁达1.5倍时，三次谐波分量可达基波的40%。各次谐波在三相电感线圈上产生自感电动势，而正序和负序谐波在中性点之和为零，所以在中性点仅感应出三次以上的零序分量。

三电感过励磁可利用一台15kVA三相自耦调压器反加压构成，原理如图三所示。

由自耦调压器构成三倍频发生器原理图

图3：由自耦调压器构成三倍频发生器原理图

接线时，380V三相电源加到调压器输出端，即可调触头端，开始，调压器输出端调到电压Zui大位置，输入端开路，合上电源后将输出触点向减小输出电压方向调节，直至铁芯饱和，在中性点产生出150Hz电压。调节时注意监视输入电流的大小。

4．组合变频电源

利用可控硅变频器组合电源进行倍频耐压更为方便，变频电源原理框图见图4。

变频电源原理框图

图4：变频电源原理框图

变频电源的输出频率可从150 -200Hz由编程调节锁定，具有体积小、调压方便等优点。如使用2kW的变频电源，即可满足对110、220kV的互感器进行试验要求。

5.用三相自耦调压器构成倍频发生器进行110KV互感器试验

利用三相自耦调压器过励磁，由中性点输出三倍频电源，其试验接线如图5所示。

自耦调压器倍频发生器原理图

图5：自耦调压器倍频发生器原理图

图5中，试品TV为JCC-110型电压互感器，试验时考虑容升为5%。

试验记录：U1=154V，I1=16.5A，P=-840W，U2=270V。

在按图5进行试验时，TR1选用15kVA三相手动自耦调压器作为过励磁发生器TR2为3~5kVA单相自耦调压器。TR1合电源前，可调端子放置为高电压处，逐渐向低电压调，即增大励磁；TR2的调压端也放置在高电压处，当示波器观测到三次谐波电压时逐渐向低端调，使输出端电压上升。为了避免回路产生谐振，在adxd接2个220V、300W白炽灯，两个灯泡串联连接起阻尼作用，以防止电压过高突然烧坏灯丝使回路无阻尼。

由于过励磁产生的三倍频电源含有较大的5次、9次等高次谐波，因此测量电压的表计应采用峰值电压表。为了改善试验电压波形，有条件时可在三倍频发生器的输出端加接LC串联谐波回路，滤掉250Hz和450Hz谐波，LC值可按下式计算

f＝1／2π√LC

LC＝（1／2πf）2

选择滤波电容时，不应显著增加回路的无功电流，一般可进取电容值为4~8μF。

一、电流互感器的概念

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。

电流互感器就起到变流和电气隔离作用。 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。返回搜狐，查看更多
