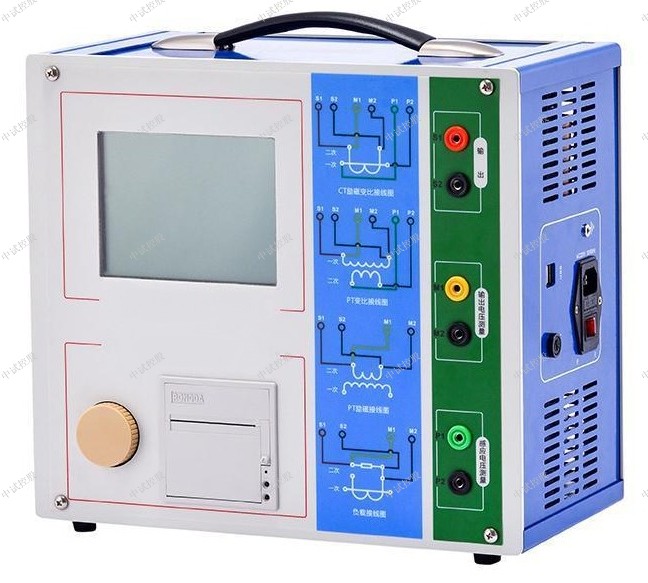

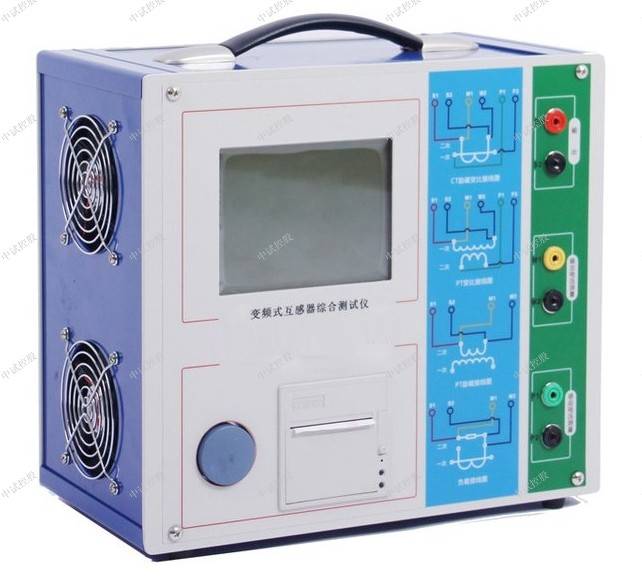

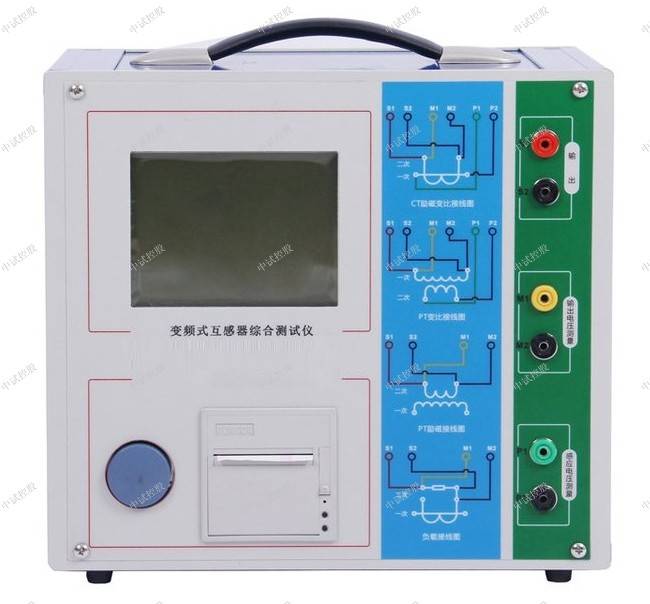

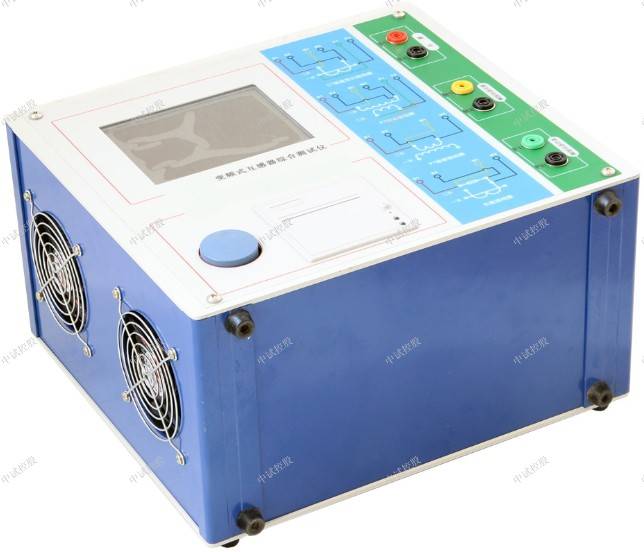

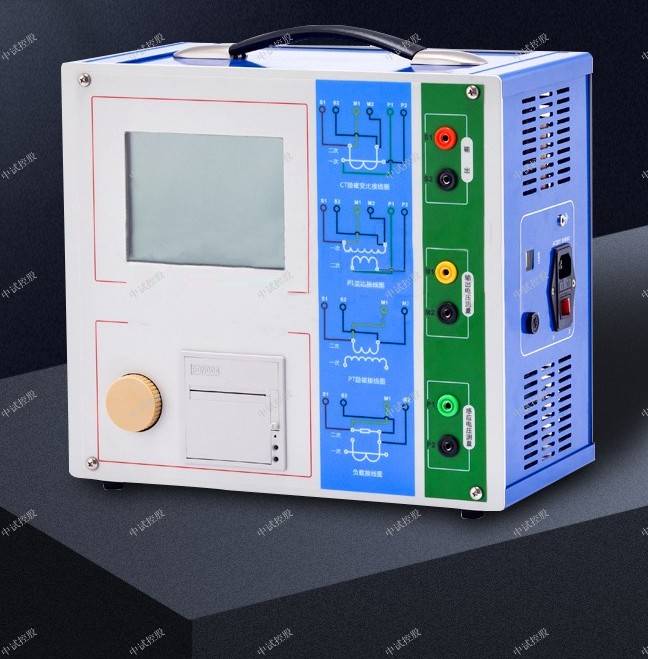

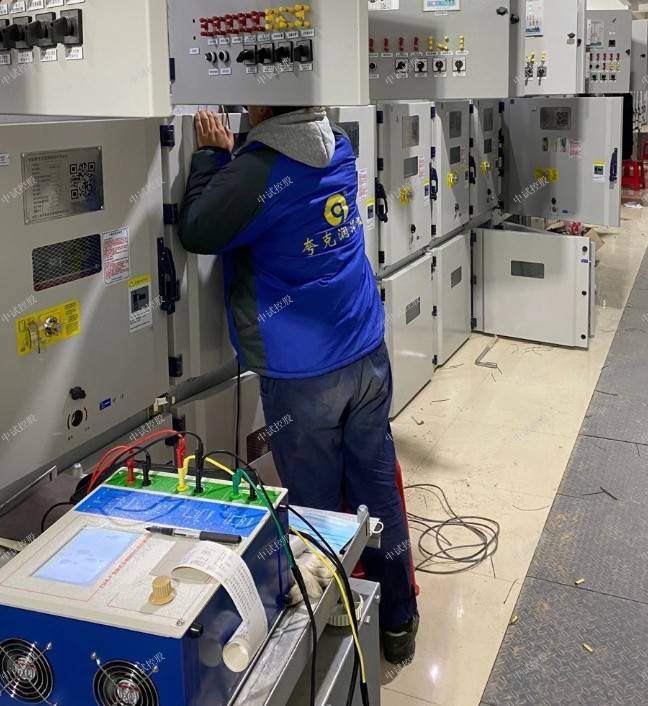

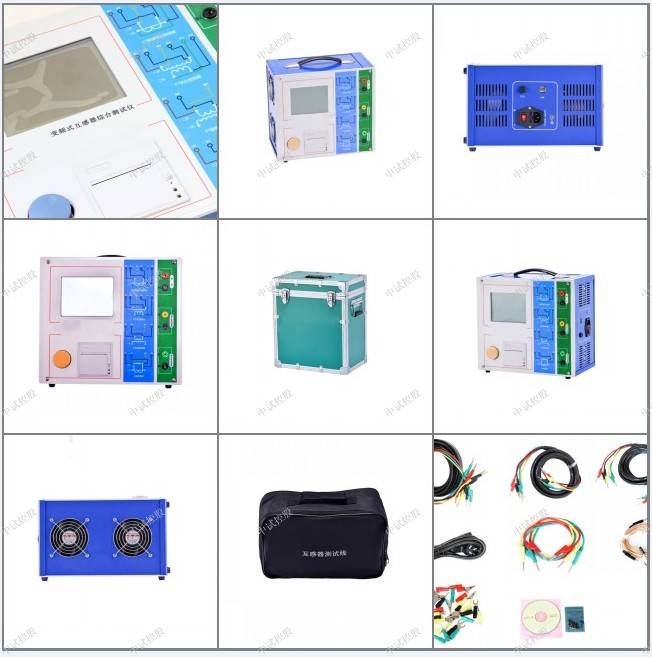

ZSCTP-220P变频互感器综合特性测试仪

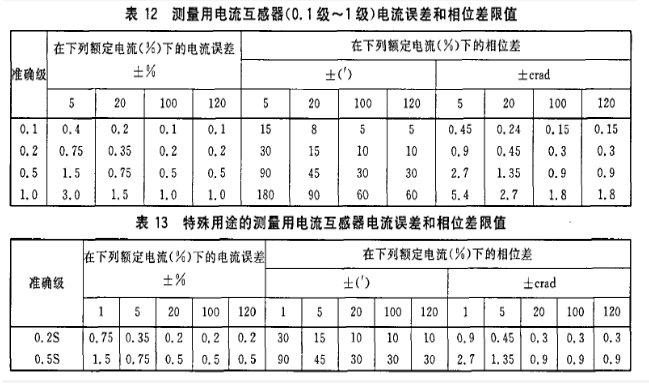

参考标准：GB20840.1，GB20840.2，GB20840.3

ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水平。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）功能介绍

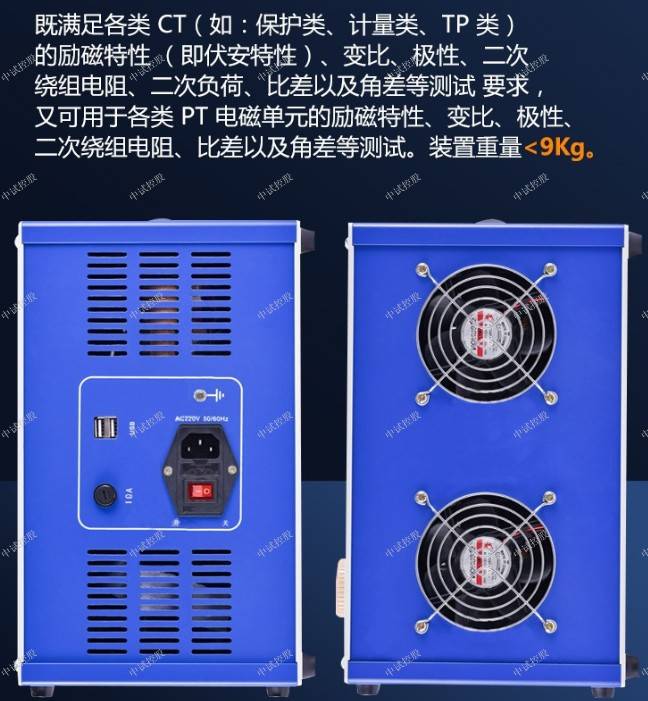

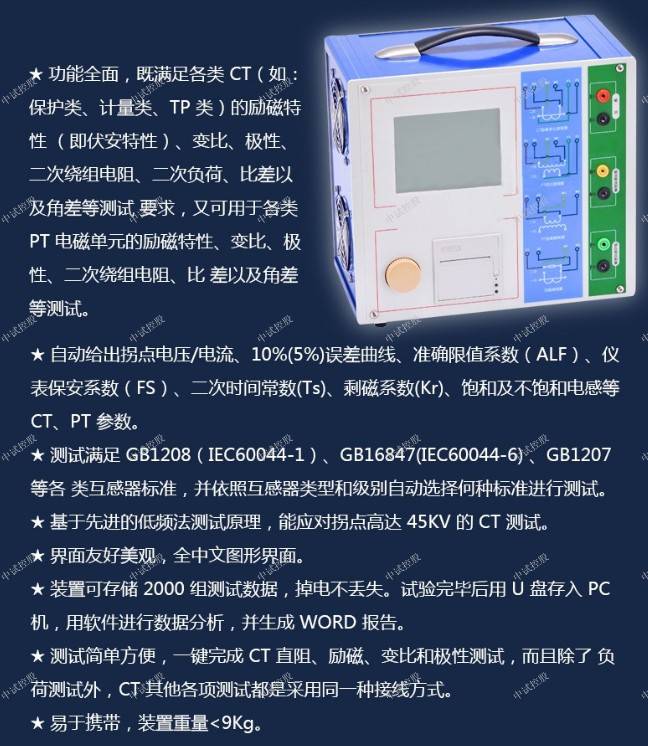

1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。

5、界面友好美观，全中文图形界面。

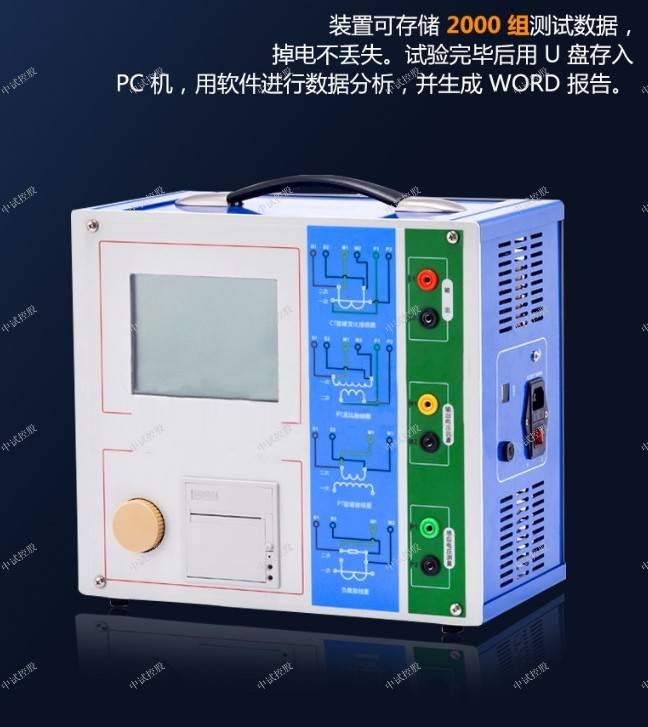

6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

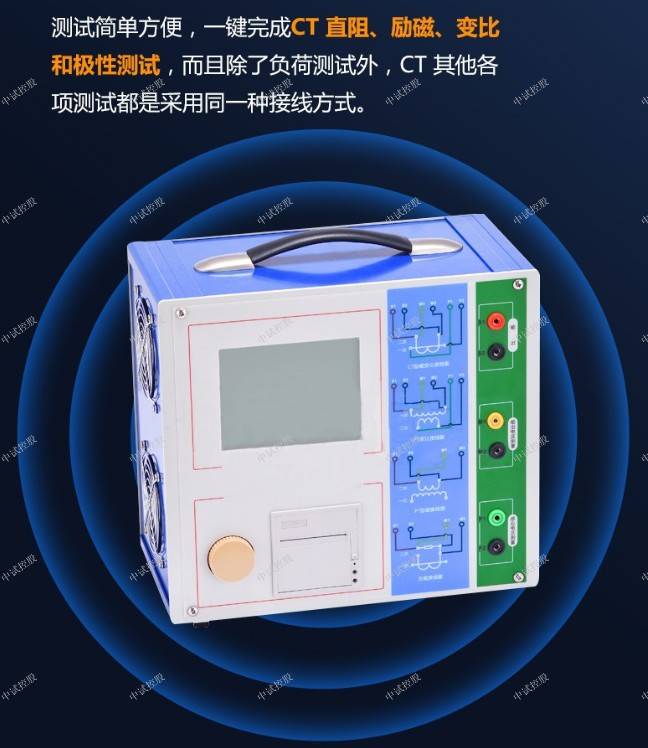

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8、易于携带，装置重量<9Kg

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术特点

1、低频法测试CT/PT励磁曲线和10%/5%误差曲线

2、电压法测试CT/PT变比、极性，CT角差、比差

3、适用于各类CT/PT的测试（含套管CT、暂态CT、GIS组合CT）

4、自动记录饱和磁滞曲线

5、CT二次外回路负荷

6、支持多通道扩展箱

7、支持150A外接升流器，通流加量、变比验证

8、5.7”图形透反式LCD，阳光下可视

9、采用旋转光电鼠标操作，面板自带打印机

10、装置可存储3000组测试数据，掉电不丢失

11、测试方便，轻小便携，仅重9kg

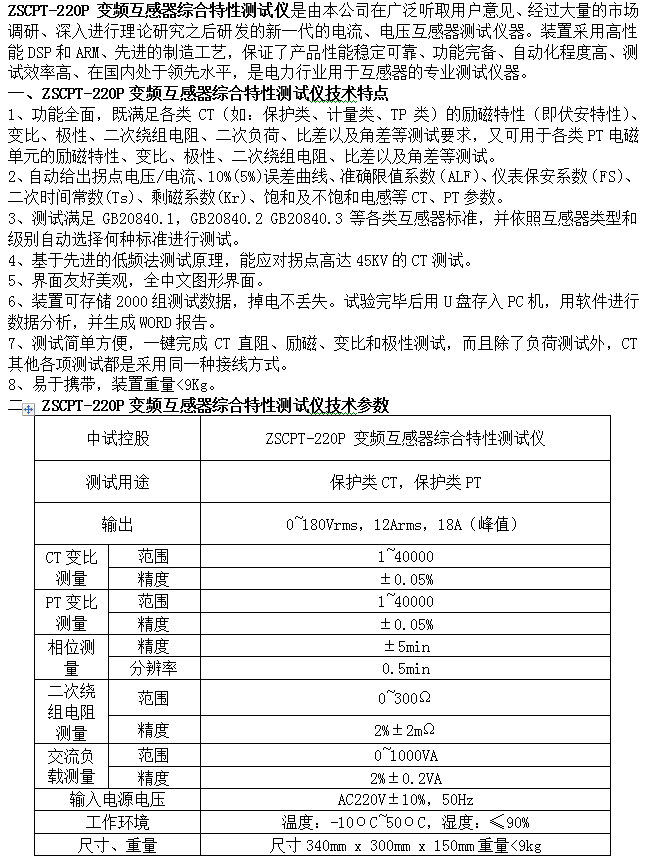

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术参数

输出电压：0~180V (RMS)

输出电流：0~12A(RMS)，峰值36A

电压测量：准确度±0.05%

CT变比测量范围：1~30000

PT变比测量范围：1~10000

变比测量准确度：±0.05%

相位测量：准确度±2’，分辨率： 0.2’

二次绕组电阻测量：范围 0.1~300Ω，分辨率：0.1mΩ

升流电流输出：0~150A

输入电源电压：AC220V±20%，50HZ

工作条件：温度 -10℃~50℃， 湿度 ≤90%

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）

电流互感器二次回路两点接地对继电保护装置的影响

电流二次回路两点接地的影响电力系统的安全运行的一个非常重要的保证就是公共回路。在电力系统的日常运行过程中，根据相关规定，电流互感器公共回路的一个电气连接必须要具备一个可靠的接地点，这样才能够对人员的人身安全和二次设备的安全进行保证。与此同时，还要求二次回路只能有一点接地，这样才能够保证继电保护和自动装置的正确工作。但是在变电站实际运行中，公共回路连接比较多的设备，并且能够延伸的范围也是比较广的，经常会出现连接错误的现象，导致在一个电气连接的二次回路中出现两点接地的现象，绝缘损坏是导致该现象的主要原因之一，因为电流二次回路大部分在室外，所以绝缘损坏发生的可能性非常大。当系统发生故障，地电网各点间有电流差时，将会有电流从两个接地点间流过，在电流二次回路产生电流下降，就会导致电流二次电压的准确性受到影响，导致电流二次回路两点接地的现象，最终导致大面积的停电事故。为了对接地的可靠性进行保证，严禁将电流互感器中的中性线与有可能断开的开关或者接触器进行连接，从而避免电压互 感器二次回路两点的电位差经两中线与控制室形成闭合回路的现象，在每根中性线上产生附加的电位差，影响保搞装置的正确动作。

由三台单相变压器构成三倍频发生器原理图

图1：由三台单相变压器构成三倍频发生器原理图

当在一次侧加压，使变压器的铁芯过励磁时，由于是星形接法，则一次侧没有三次谐波电流，此时中性点必须悬浮不能接地，否则一次侧有三次谐波电流，会使磁通波形的三次谐波分量减小。由于铁芯中有三次谐波磁通，每相绕组便感应出三次谐波电动势，当励磁电流为正弦波，在铁芯饱和情况下，主磁通的波形是平顶波，这样，在主磁通波中包含了较大的三次谐波，见图2所示。

平顶波磁通产生电动势的波形

图2：平顶波磁通产生电动势的波形

(a)电流波形与磁通波形关系；(b)磁通与电动势关系

3．利用三电感过励磁构成倍频电源

当铁芯电感线圈接成星形，并施以三相电压过励磁时，则在中性点感应出三倍频电动势，其三次谐波产生原理同上所述。因磁通为平顶波，所以可分解为1l、3、5、7次等谐波，当过励磁达1.5倍时，三次谐波分量可达基波的40%。各次谐波在三相电感线圈上产生自感电动势，而正序和负序谐波在中性点之和为零，所以在中性点仅感应出三次以上的零序分量。

三电感过励磁可利用一台15kVA三相自耦调压器反加压构成，原理如图三所示。

由自耦调压器构成三倍频发生器原理图

图3：由自耦调压器构成三倍频发生器原理图

接线时，380V三相电源加到调压器输出端，即可调触头端，开始，调压器输出端调到电压最大位置，输入端开路，合上电源后将输出触点向减小输出电压方向调节，直至铁芯饱和，在中性点产生出150Hz电压。调节时注意监视输入电流的大小。

4．组合变频电源

利用可控硅变频器组合电源进行倍频耐压更为方便，变频电源原理框图见图4。

变频电源原理框图

图4：变频电源原理框图

变频电源的输出频率可从150 -200Hz由编程调节锁定，具有体积小、调压方便等优点。如使用2kW的变频电源，即可满足对110、220kV的互感器进行试验要求。

5.用三相自耦调压器构成倍频发生器进行110KV互感器试验

利用三相自耦调压器过励磁，由中性点输出三倍频电源，其试验接线如图5所示。

自耦调压器倍频发生器原理图

图5：自耦调压器倍频发生器原理图

图5中，试品TV为JCC-110型电压互感器，试验时考虑容升为5%。

试验记录：U1=154V，I1=16.5A，P=-840W，U2=270V。

在按图5进行试验时，TR1选用15kVA三相手动自耦调压器作为过励磁发生器TR2为3~5kVA单相自耦调压器。TR1合电源前，可调端子放置为高电压处，逐渐向低电压调，即增大励磁；TR2的调压端也放置在高电压处，当示波器观测到三次谐波电压时逐渐向低端调，使输出端电压上升。为了避免回路产生谐振，在adxd接2个220V、300W白炽灯，两个灯泡串联连接起阻尼作用，以防止电压过高突然烧坏灯丝使回路无阻尼。

由于过励磁产生的三倍频电源含有较大的5次、9次等高次谐波，因此测量电压的表计应采用峰值电压表。为了改善试验电压波形，有条件时可在三倍频发生器的输出端加接LC串联谐波回路，滤掉250Hz和450Hz谐波，LC值可按下式计算

f＝1／2π√LC

LC＝（1／2πf）2

选择滤波电容时，不应显著增加回路的无功电流，一般可进取电容值为4~8μF。

为什么要测量电流互感器的伏安特性，怎么测量

试验目的

电流互感器的伏安特性（又称励磁特性曲线）是指一次开路，二次侧电流与所加电压的关系试验，实际上就是铁芯的磁化曲线试验，因此，伏安特性又称励磁特性曲线。进行这样试验的主要目的主要是检查电流互感器二次绕组是否有层间短路，并为继电保护提供数据。
