容量

600KW

输

入

相数

三相三线+地线

电压

380V ±10%

频率

50/60Hz±5Hz

交流输出

相数

三相四线+地线       变压器隔离输出

输出电压

0V-800.0V (L-L)

电压稳定度

≤±1%

频率

45.0-300.0Hz

调节幅值

0.1Hz

频率稳定度

≤±0.01%

源电压效应

≤±1%

波形失真度

≤3%（阻性负载）

波形

正弦波

负载效应

≤±1%

局放放电量

≤10PC

三角相位角

120°±2°

显

示

装置

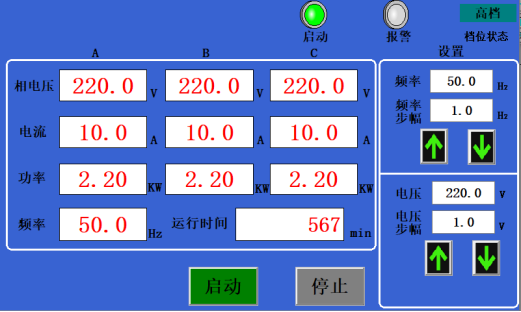

显 示

10吋彩色液晶LCD触摸屏

 输出  相电压

分辨率0.1V   精度:±0.5%读数+(±0.2%量程)

输出  频率

分辨率0.1Hz  精度:±0.02%读数

输出  电流

分辨率0.1A   精度:±0.5%读数+(±0.5%量程)

 输出   功率

分辨率0.1KW      精度:±0.5%读数+(±0.5%量程)

效率

≥85％

控制

输入分闸/合闸 输出分闸/合闸 按钮控制 （采用电动操作机构），

具有电源 故障 输出指示灯及急停按钮

保护功能

输出：过流、短路、过载、过热等保护

抗电强度

输入、输出 对机壳：AC1500V/1min ,漏电流＜20mA

绝缘电阻

输入、输出 对机壳：≥20M (DC500V)

使用环境

温度：-20℃～45℃  湿度:10%～90% （25℃，无凝露）、

海波高度≤2000m

外形尺寸(W*H*D)㎜

2700（宽）*2200（高）*1200（深）

重量㎏

5500Kg

备注

滤波器需要外置
