原标题：ZSXB(f)串联谐振仪（实力名企）

中试控股技术研究院鲁工为您讲解：ZSXB(f)串联谐振装置

组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

参考标准：DL/T 474.4-2018

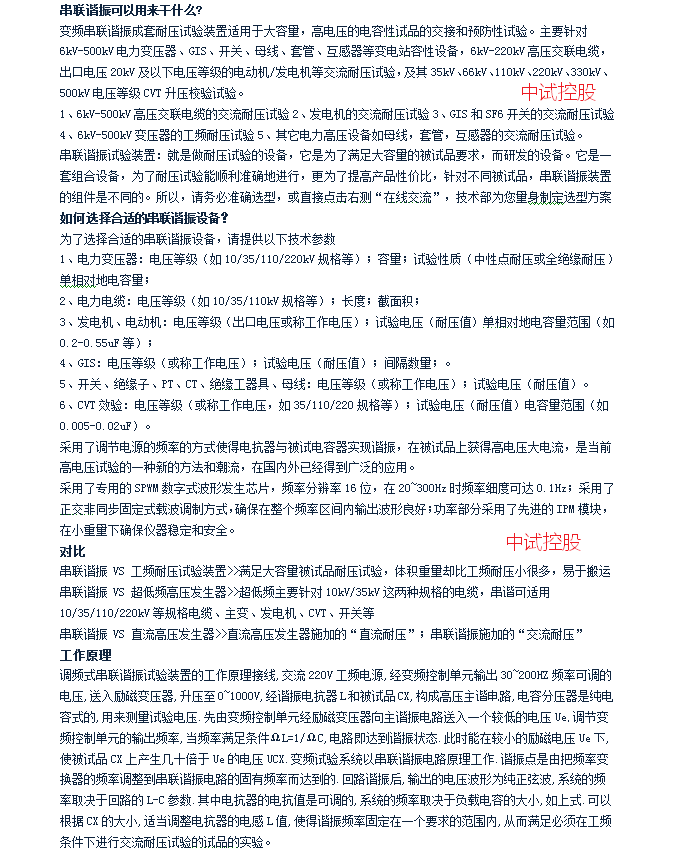

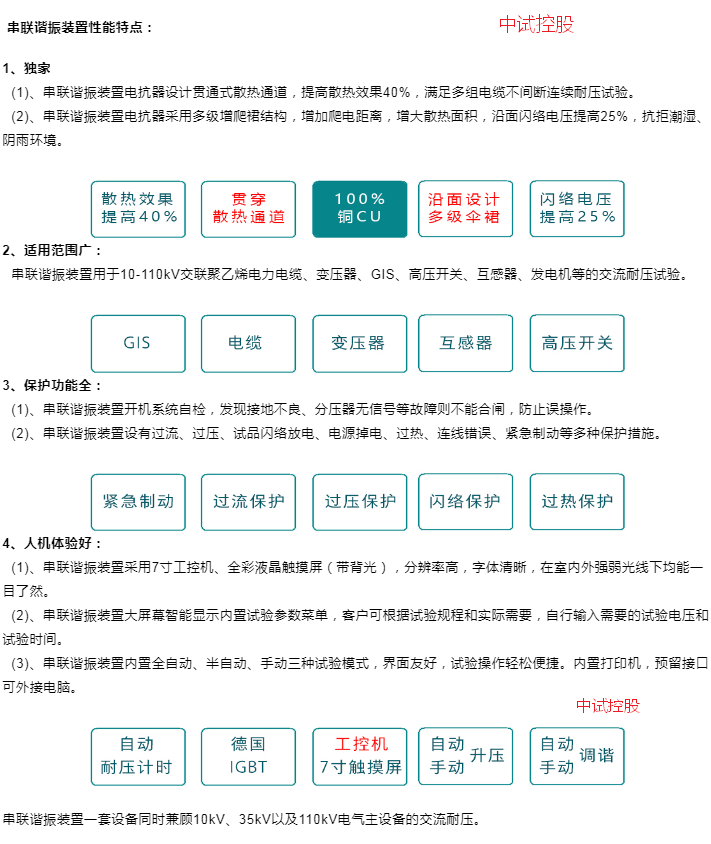

简易读懂：变频串联谐振耐压试验装置可以做什么?

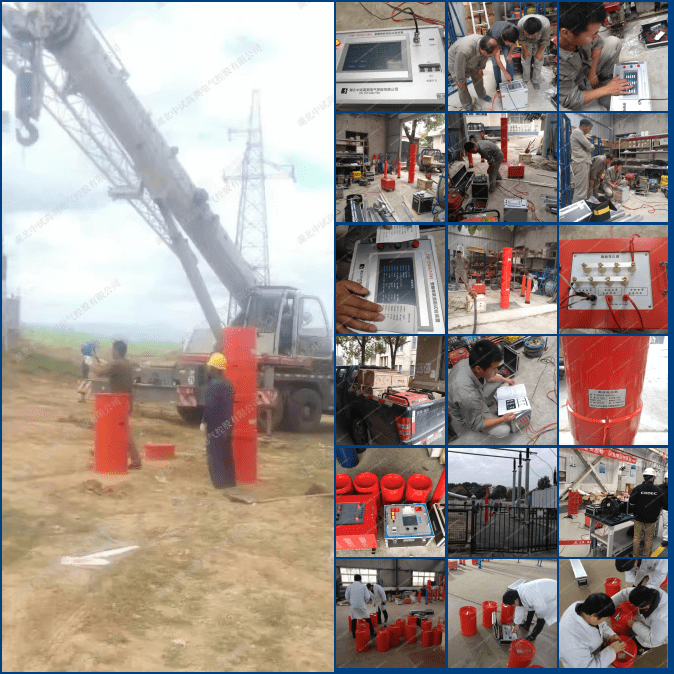

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

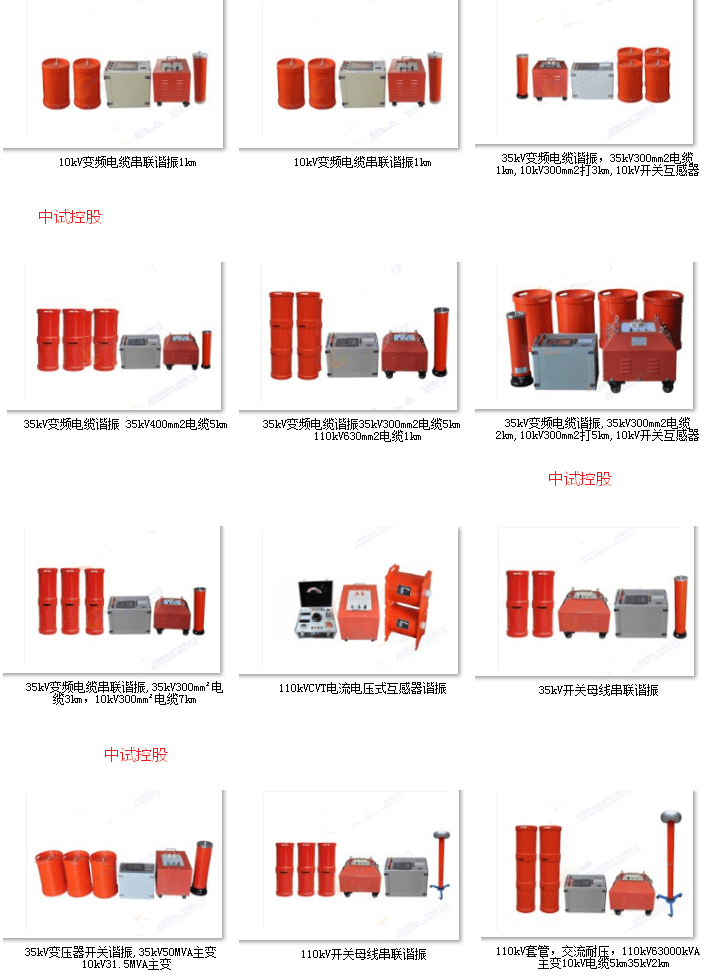

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

中试控股变频串联谐振耐压成套试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

ZSBP-44kVA/22kV变频串联谐振试验装置技术指标

1．额定电压：

22kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压≤22kV,试验时间5min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

三、设备遵循标准

《电气装置安装工程电气设备交接试验标准》 GB50150-2016

《电力设备预防性试验规程》 DL/T596-1996

《高压谐振试验装置》 DL/T 849.6—2004

《电抗器》 GB10229.88

《耦合电容器和电容分压器》 IEC358(1990)

《电力变压器》 GB1094.5-2003

《外壳防护等级》 GB1094.1-GB1094.6-96

《高电压试验技术》 GB/T16927.1~2-1997

四、被试品对象及试验要求

1、10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

五、装置主要技术参数及功能

1）额定容量：44kVA；

2）输入电源：单相220或三相380V电压，频率为50Hz；

3）额定电压：22kV

4）额定电流：2A

5）工作频率：30-300Hz；

6）装置输出波形：正弦波

7）波形畸变率：输出电压波形畸变率≤1%；

8）工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9）温 升：额定负载下连续运行5min后温升≤65K；

10）品质因素：装置自身Q≥30(f=45Hz)；

11）保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12）测量精度：系统有效值1.5级；

六、工作环境

环境温度：－10℃–50℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

七、装置容量确定

装置容量定为44kVA/22kV，分1节电抗器，电抗器单节为44kVA/22kV/2A，使用电抗器能满足上述被试品的试验要求。

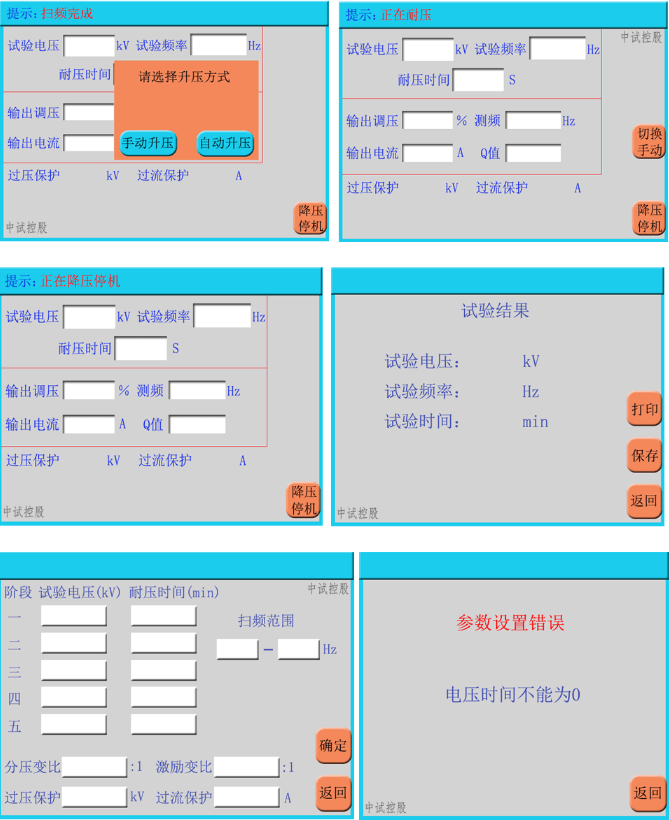

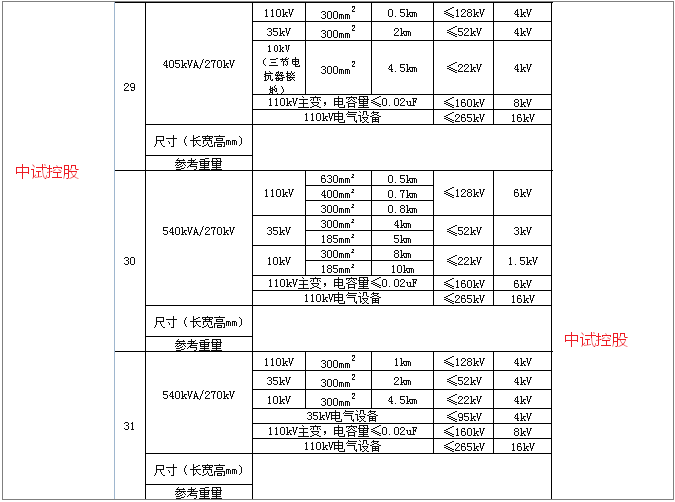

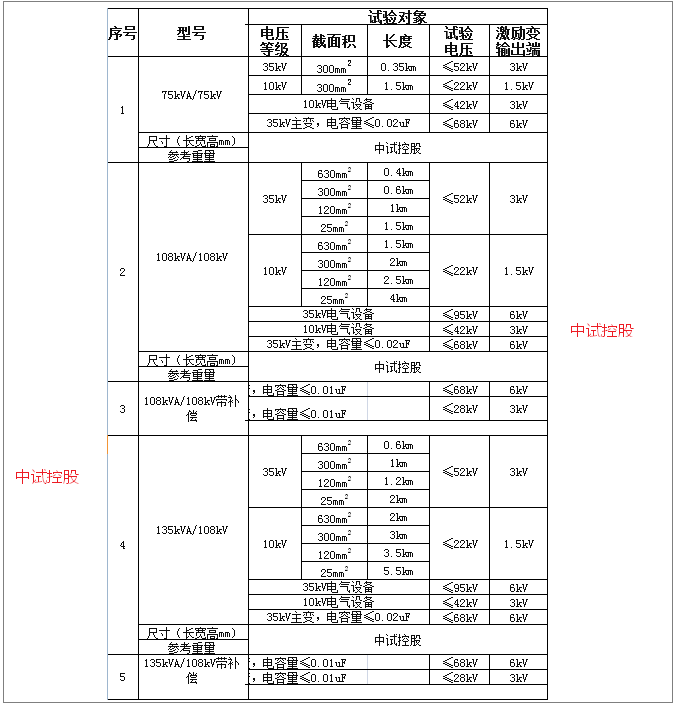

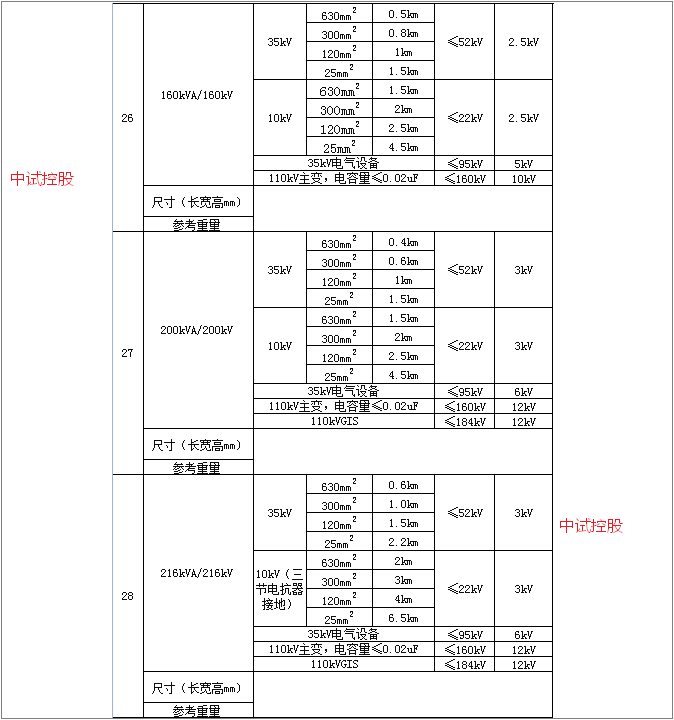

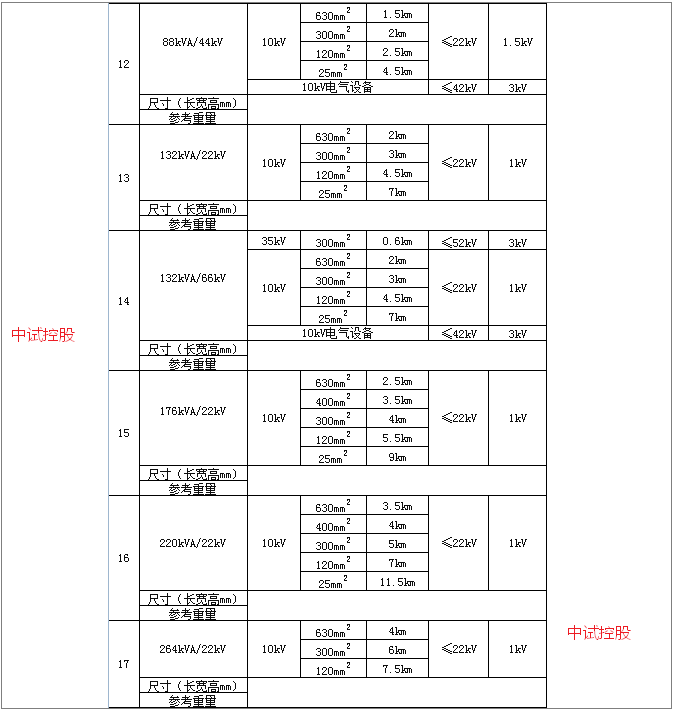

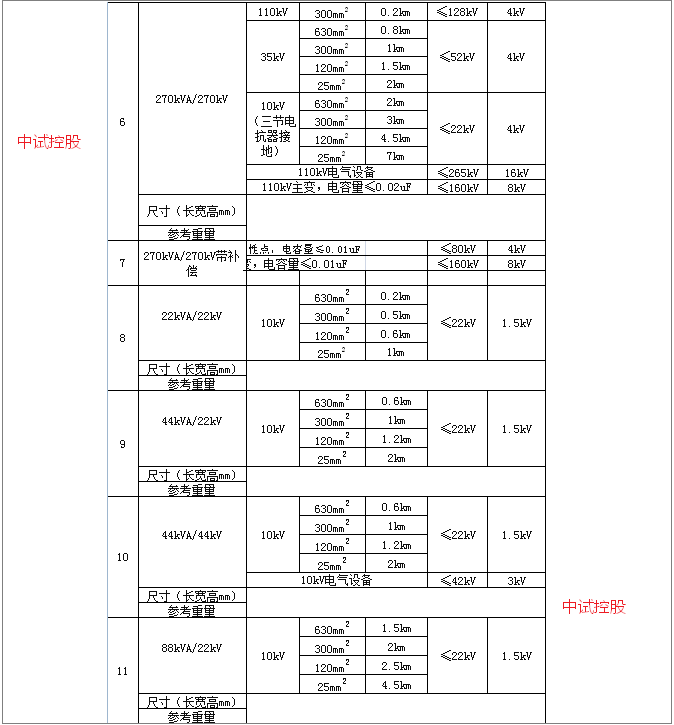

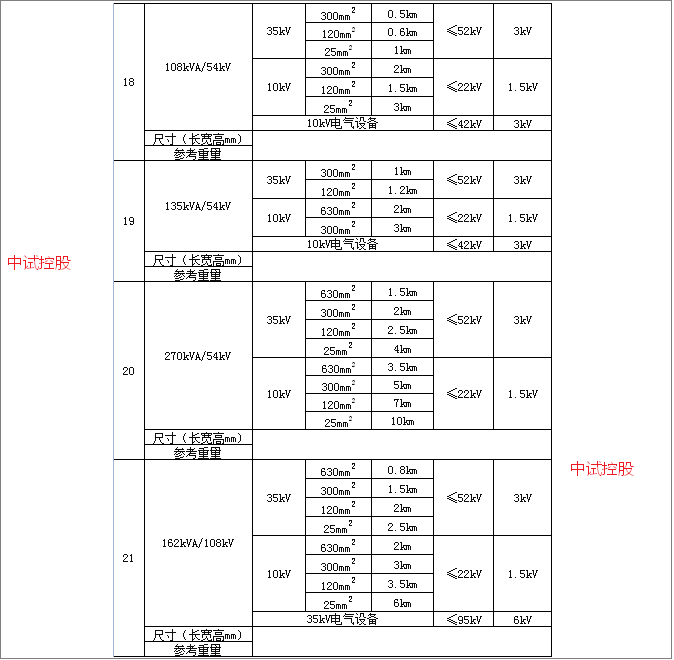

八、试验时设备使用关系列表

九、系统配置及其参数

1. 激励变压器JLB-3kVA/1.2kV/0.4kV 1台

a) 额定容量：3kVA；

b) 输入电压：0-400V，单相；

c) 输出电压：1.2KV

d) 结 构：干式；

2. 变频电源HZBP-3kW/220/380V 1台

a) 额定输出容量：3kW

b) 工作电源： 220/380±10%V（单/三相），工频

c) 输出电压：0 –400V，单相

d) 额定输入电流：7.5A

e) 额定输出电流：7.5A

f) 电压分辨率： 0.01kV

g) 电压测量精度：1.5%

h) 频率调节范围：30 – 300Hz

i) 频率调节分辨率：≤0.1Hz

j) 频率稳定度： 0.1%

k) 运 行 时 间：额定容量下连续60min

l) 额定容量下连续运行60min元器件最高温度≤65K;

m) 噪 声 水 平：≤50dB

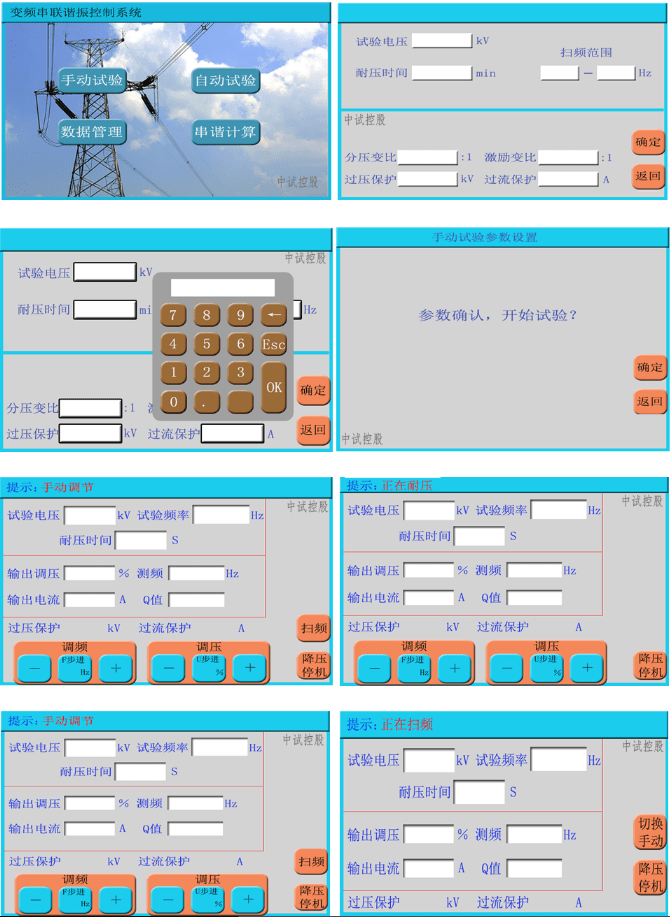

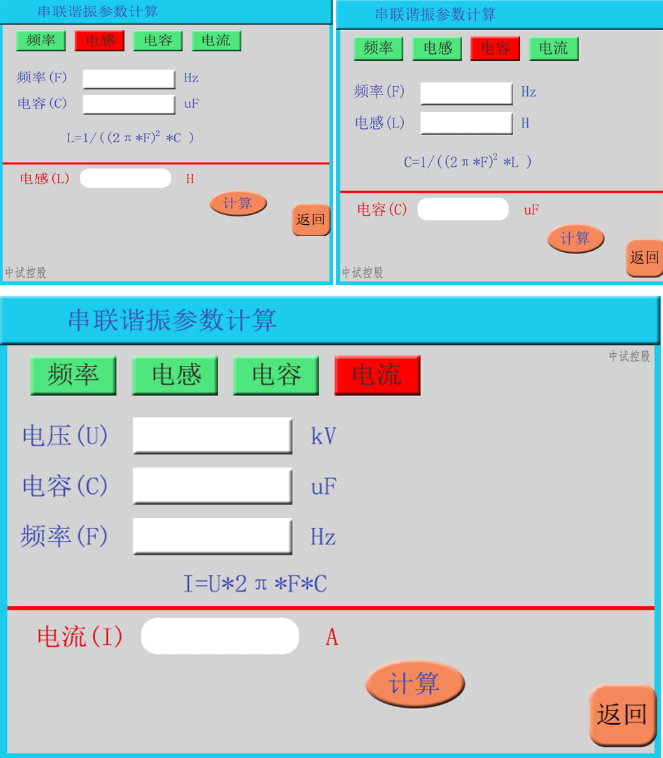

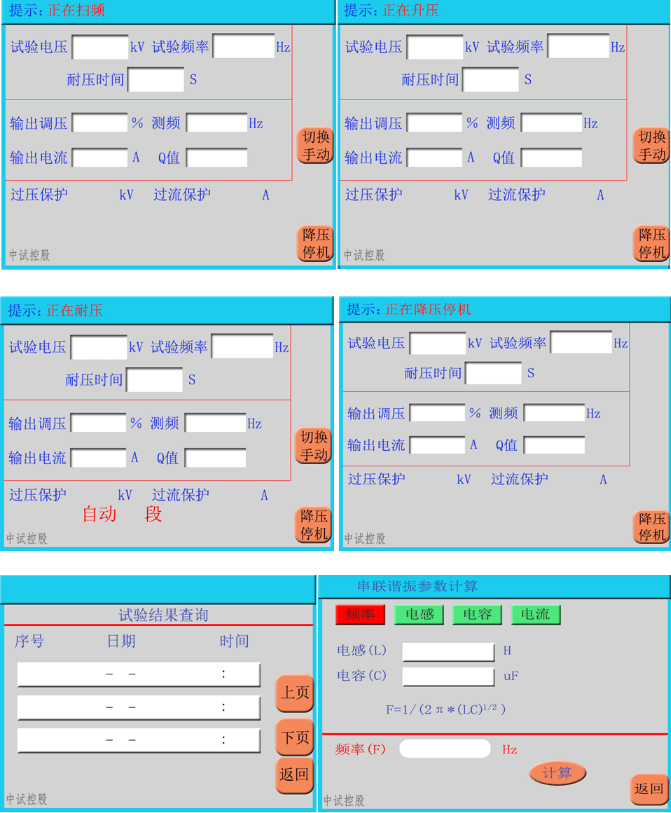

n) 可实现以下功能：返回搜狐，查看更多
