中试控股技术研究院鲁工为您讲解： 串联谐振设备（长时间运行）

中试控股 / 大品牌的品质保证

ZSBP变频串联谐振耐压试验装置适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

变频串联谐振耐压试验装置可以做什么：针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成 | 参考标准：DL/T 474.4-2018

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

适用以下电缆的交流耐压试验：

电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆、电器装备用电线电缆、RVVP表示：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯；

RG表示：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网中传输数据模拟信号；

UTP表示：局域网电缆；

KVVP为：聚氯乙烯护套编织屏蔽电缆，SYWV（Y）、SYKV 有线电视、宽带网专用电缆；

RVV表示：聚氯乙烯绝缘软电缆；

AVVR表示：聚氯乙烯护套安装用软电缆；

RV、RVP表示：聚氯乙烯绝缘电缆；

BV、BVR表示：聚氯乙烯绝缘电缆；

KVV表示：聚氯乙烯绝缘控制电缆等。

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP（f）-540kVA/270kV变频串联谐振试验装置

一、 被试品对象及试验要求

1、110kVGIS、开关的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

2、110kV/400mm2电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

3、110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。

4、10kV/300mm2电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。

5、35kV/300mm2电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

二、工作环境

1.环境温度：－10℃~50℃;

2.相对湿度：≤90%RH;

3.海拔高度: ≤3000米；

三、装置主要技术参数及功能

1.额定容量：540kVA；

2.输入电源：单/三相220/380V电压，频率为50Hz；

3.额定电压：270kV；135kV；54kV；

4.额定电流：2A；4A；10A；

5.工作频率：30~300Hz；

6.装置输出波形：正弦波

7.波形畸变率：输出电压波形畸变率≤1%；

8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9.温 升：额定负载下连续运行60min后温升≤65K；

10.品质因素：装置自身Q≥30(f=45Hz)；

11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

110kV/400mm²长度0.7km电缆 使用电抗器五节串联

两组并联 4kV

10kV/300mm2电缆8km 使用电抗器十节并联

（其中四节接地） 4kV

35kV/300mm2电缆4km 使用电抗器两节串联五组并联（其中一组接地） 4kV

110kV/80000kVA主变全绝缘 使用电抗器六节串联 8kV

110kVGIS、开关 使用电抗器十节串联 16kV

六、系统配置及其参数

1.激励变压器ZSB-15kVA 2台

a)额定容量：15kVA；

b)输入电压：0-400V，单相；

c)输出电压：4/8/16kV

d)结 构：干式；

e)重 量：约115kg；

2.变频电源ZSBP-F -30kW/220/380V 1台

a)额定输出容量：30kW

b)工作电源： 220/380±10%V（单/三相），工频

c)输出电压：0 – 400V，单相，

d)额定输入电流：75A

e)额定输出电流：75A

f)电压分辨率： 0.01kV

g)电压测量精度：1.5%

h)频率调节范围：30 – 300Hz

i)频率调节分辨率：≤0.1Hz

j)频率稳定度： 0.1%

k)运 行 时 间：额定容量下连续60min

l)额定容量下连续运行60min元器件最高温度≤65K;

m)噪 声 水 平：≤50dB

n)可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7） 数据存储功能：试验结果保存、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重 量：约32kg；

3.高压电抗器ZSDK-54kVA/27kV 10节

a)额定容量：54kVA;

b)额定电压：27kV；

c)额定电流：2A；

d)电 感 量：68H/单节；

e)品质因素：Q≥30 (f=45Hz)；

f)结 构：干式；

g)重 量：约64kg；

4.电容分压器FRC-270kV/500pF 1套

a)额定电压：270kV；

b)高压电容量：500pF

c)介质损耗：tgσ≤0.5%；

d)分 压 比：3000：1

e)测量精度：有效值1.5级;

f)重 量：约26kg；

5.补偿电容器ZSBC-160kV/5000pF 1套

g)额定电压：160kV；

h)高压电容量：5000pF；

i)重量：22kg

1激励变压器 ZSB-15kVA/4/8/16kV/0.4kV 台 2

2变频电源 ZSBP-F-30kW/220/380V 台 1

3高压电抗器 ZSDK-54kVA/27kV 台 10

4电容分压器 FRC-270kV/500pF 套 1

5补偿电容 ZSBC-160kV/5000pF 套 1

6内部连接线 套 1

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

串并联谐振耐压实验设备运用注意事项

1、在运用串联谐振装置实验设备进行耐压实验前，请依照实验程序对试品进行绝缘电阻丈量，承认试品契合有关绝缘请求，方可进入下一步耐压实验。

2、在运用本设备进行耐压实验并启动设备前，务请从头查看接线是不是准确，如：励磁变压器输出端应衔接到电抗器下端；而上端高压输出与电容、分压器衔接线应尽量悬空，勿与地或周围物体接近，以防高压线对地、对物放电等。由于您的每一次小小失误，都会对设备、人员形成无可挽回的损伤。而您每一次纠错，对于现场人员、设备的安全，将是多么的弥足珍贵；

3、中试控股出于对人员、设备安全的考虑，调频串并联谐振耐压实验设备对接地请求较高。变电站接地网衔接时，应对被接接地桩、开关柜柜体、变压器外壳尘垢、锈迹、油漆进行衔接前处理，确保接地线与接地设备的有用衔接；野外作业无接地设备时，可用长约150CM金属棒并挑选地形相对湿润的当地，将金属棒埋入地下不少于120CM ，必要时可写入适当的水，这么做会更有用的确保设备的牢靠接地。

4、设备功率电源应运用两根前方380V，中试控股仪器作业220V电源前方应与380V前方分接。电源线路中尽量防止运用电焊机等设备，防止搅扰。如运用发电机电源作业时，零线接地；

5、实验中请严厉依照操作程序进行，即：第一步，翻开仪器电源，进入“期待运用”界面；第二步，按承认键进入参数挑选界面，挑选好您所要设定的参数；第三步，按承认键进入实验形式挑选界面，将光标移动到手动/主动并推合仪器左边功率电源开关；第三步，承认无误后，按承认键，仪器主动进当选频、升压、耐压读时作业状况；第四步，仪器显现实验完结，（如需打印结果按打印键）请按回来键；第五步，断开仪器左边功率电源开关（此项极为重要）；第六步，承认安全后，持续实验或拆换衔接线。

实际操作中发现，当仪器已进入第三步作业状况时，作业人员却忘记推合仪器左边功率电源开关，有也许会顺手推合，此点非常过错；中试控股这么既不安全对设备也有不行察觉的危害，准确操作是：按回来键，从第二步开端。

6、A：当仪器进入第三步选频时，有时仪器蜂鸣器宣布“哗”声长鸣而无法升压，请调查主动选频光标处数字，处于较高频率时，则将仪器回来至从头设置开始频率，将数值进步后重试；

B：当仪器进入第三步选频时，有时仪器蜂鸣器宣布“哗”声长鸣而无法升压，请调查主动选频光标处数字，处于较低频率时，则将仪器回来至从头设置开始电压，将数值进步或下降后重试；

C：当仪器进入第三步选频时，中试控股仪器显现屏上端选频电压高于设定预试电压，也许无法选频。则将仪器回来至从头设置开始电压，将数值下降至4%左右后重试；必要时要改动励磁变压器串并联方法：由串联改并联重试。

7、试品呈现放电，仪器过压维护回来，会对仪器形成危害，尽管咱们通过了无数次模仿实验或设置了各种维护。但放电的进程景象千别万异国际难题，加之仪器野外作业较多，运送环境，运用环境较差，所以，激烈建议您：采取运送防震、防尘办法，并具体阅览《注意事项》。

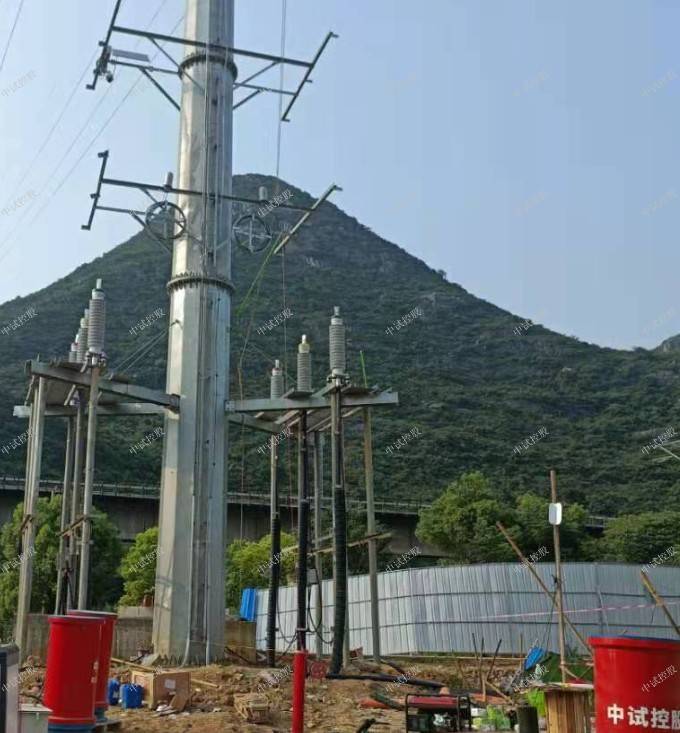

现场受到设备容量和体积等问题，目前国家尚无高压电力电缆敷设后在现场进行交流耐压试验的相应标准。有相关单位推荐使用工频及近似工频(30～300Hz)的交流试验方法。串联谐振装置是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。变频串联谐振工作在谐振状态，当被试品的绝缘点被击穿时，电流立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即消失，电弧即可熄灭。其恢复电压的再建立过程很长，很容易在再次达到闪络电压断开电源，所以适用于高电压、大容量的电力设备的绝缘耐压试验。

6kV-500kV高压交联电缆的交流耐压实验

上世纪80年代至90年代中期，加拿大、德国、美国等先进国家制定了相应的交流耐压试验标准并推广应用。从90年代末开始，我国的广东、北京、上海、浙江、山东等地出台了对xlpe电缆做交流试验的暂行规定。国标GB50150-2006 《电气装置安装工程电气设备交接试验标准》推荐采用变频串联谐振耐压方式

参数因素

系统谐振电压等级和容量取决于试品的电容量C，试验电压U试验频率f。

1）对于交联聚乙烯电缆决定系统配置的主要是：电缆的电压等级、电缆的截面积、试验电缆的长度及电缆要求的谐振频率范围。

2）对于GIS决定系统配置的因素为：GIS的电压等级、GIS的间隔数和每个间隔的电容量C，GIS允许的试验频率范围。

3）对于变压器、发电机等设备，系统的配置取决于试品的容量试验电压、试品的等效电容量C、要求的谐振频率和试品的空载损耗的大小。

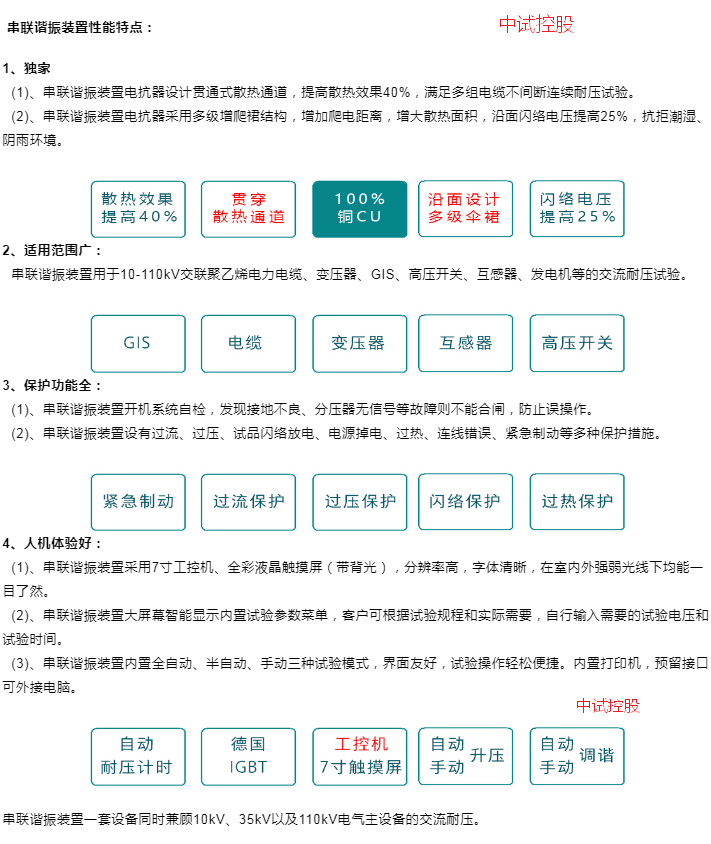

特点

变频谐振的优点主要有以下几点：

1.操作简单，体积小，重量轻，非常方便现场使用及搬运

（体积与重量约为传统试验变压器的1/10～1/30）；

2.对现场电源要求低，220V或380V皆可；

3.试验等效性好；

4.特有低谐波专利技术，中试控股武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤；

5.通过权威机构--武汉高压研究所严格的型式试验鉴定，中试控股确保人员及设备安全； 在东北电科院组织的2008年全国设备大比武中名列前茅；中试控股

6.符合国标要求有监测峰值功能，中试控股可实时监测高压试验波形；

7.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；

8.自带微型打印机，随时打印保存试验数据；

9.过压、过流、放电、过热及零启动保护全面可靠，动作时间1微秒；

特别提醒：做试验时，电抗器要放平，地面不要潮湿，最好放置一块厚的绝缘板

变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，中试控股使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。

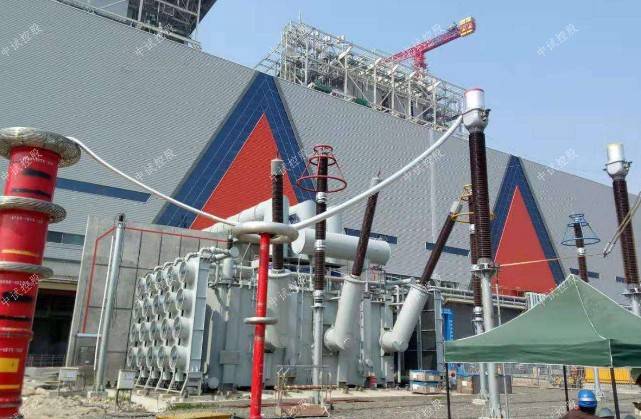

各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，中试控股对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。比较好的方法是采用变频串联谐振的方法进行耐压试验应用

变频串联谐振装置主要用于以下方面：

产品各部件组成图介绍

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

变频串联谐振成套设备由变频电源、励磁变压器、电抗器、分压器组成。

广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

原理

原理：运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，中试控股谐振电压即为加到试品上电压。

附 变频串联谐振原理图变频串联谐振介绍：由变频电源、隔离变压器（也可称为励磁变压器）、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励
