中试控股技术研究院鲁工为您讲解：箱式变电站试验耐压仪

ZSBP-200kVA/200kV变频串联谐振耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

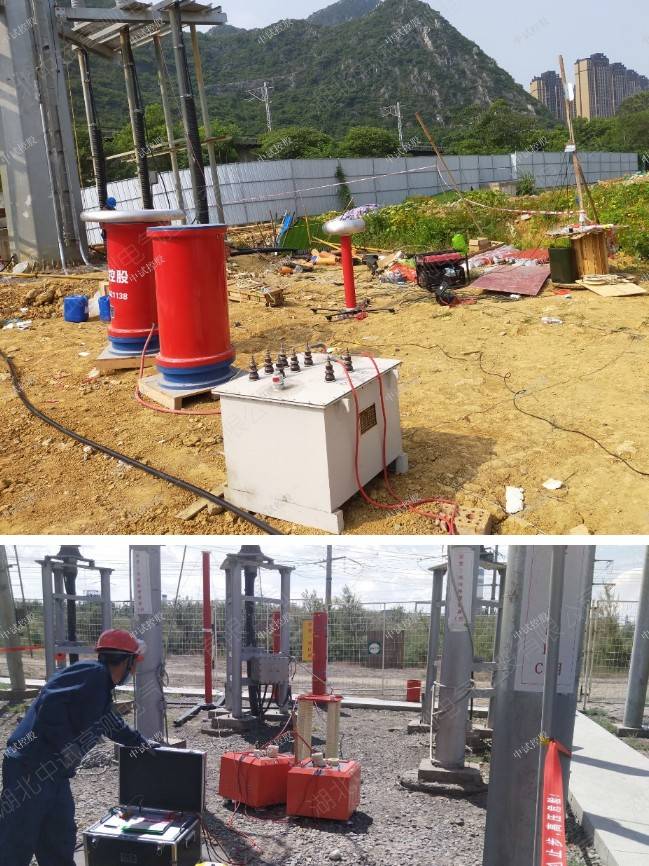

ZSBP-200kVA/200kV变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP-200kVA/200kV变频串联谐振耐压试验装置

一、 被试品对象及试验要求

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过200kV。

2．110kV及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验电压不超过160kV。

3．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV。

4. 10kV/300mm2电缆2000m，电容量≤0.75μF，试验频率为30-300Hz,试验电压17.4kV。（满足6kV被试品对象要求）

5. 35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。

二、 工作环境

1. 环境温度：－150C –40 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能

1. 额定容量：200kVA；

2. 输入电源：单相220V电压，频率为50Hz；

3. 额定电压：50kV；200kV

4. 额定电流：1A； 4A；

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续30min；过压1.2倍1分钟；

8. 温 升：额定负载下连续运行30min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、 设备遵循标准

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

五、装置容量确定

装置容量定为200kVA/200kV，分4节电抗器，电抗器单节为50kVA/50kV/1A/90H通过组合使用能满足上述被试品的试验要求。

（二）试验时使用关系列表

设备组合

被试品对象 电抗器

50kVA/50kV4节 激励变压器输出端选择

110kV电力变压器交流耐压 使用电抗器4串 6kV

110kV绝缘子，开关、GIS等 使用电抗器4串 6kV

300mm2 /35kV电缆1km 使用电抗器2串2并 3 kV

300mm2 /10kV电缆2.0km 使用电抗器4并 3kV

35kV绝缘子，开关等 使用电抗器3串 3kV

六、系统配置及其参数

1. 激励变压器10kVA/3kV/6kV/0.25kV 1台

a) 额定容量：10kVA；

b) 输入电压：0-250V，单相；

c) 输出电压：3kV；6kV

d) 结 构：干式；

e) 重 量：约70 kg；

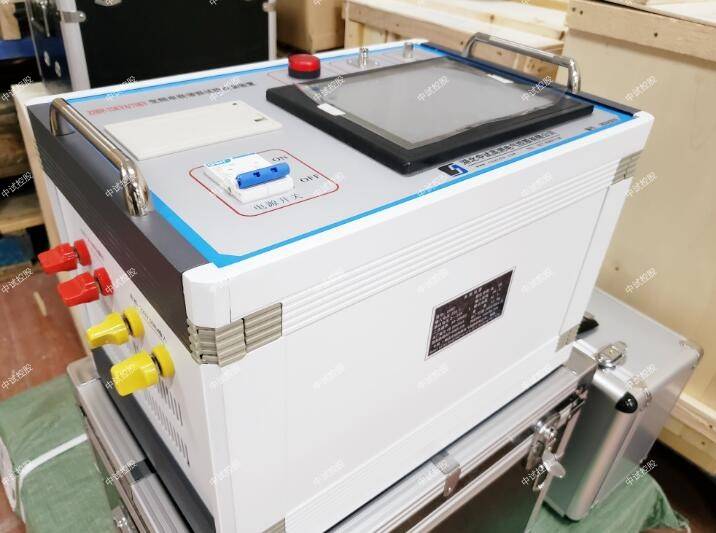

2. 变频电源 10kW/220V 1台

a) 额定输出容量：10kW

b) 工作电源：220±10%V（单相），工频

c) 输出电压：0 – 250V，单相，

d) 额定输入电流：40A

e) 额定输出电流：40A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：1.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运 行 时 间：额定容量下连续30min

m) 额定容量下连续运行30min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 结构及性能特点：

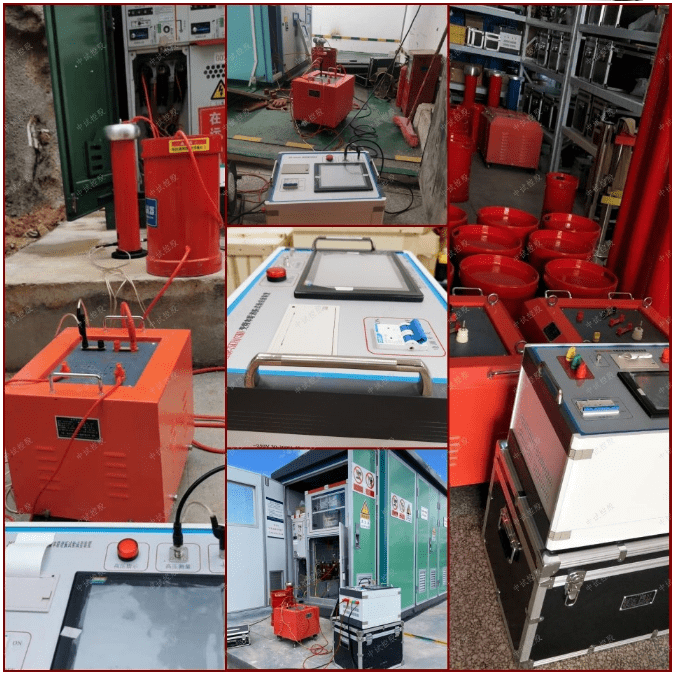

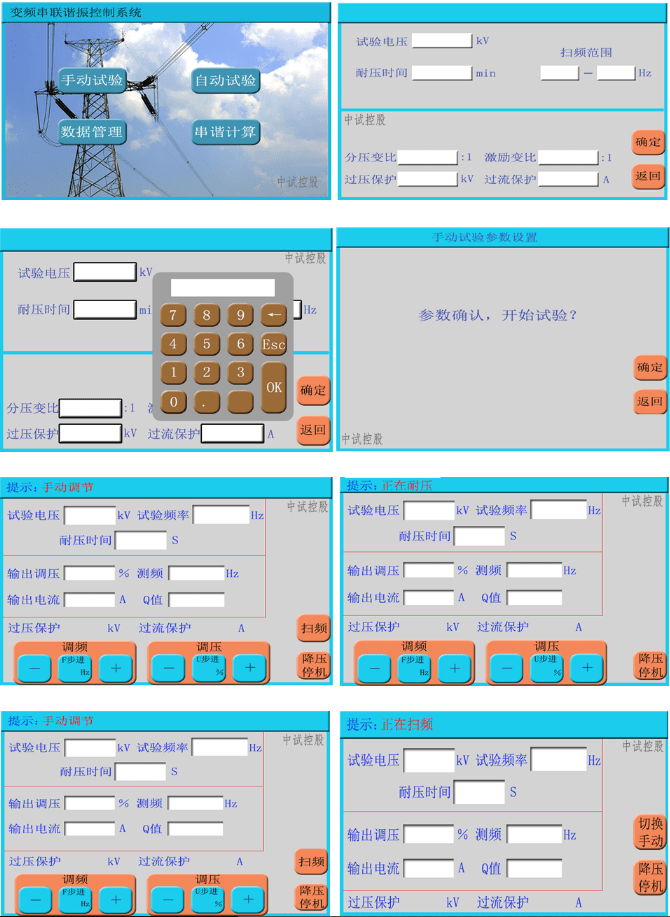

1）参数显示：大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、、参数查询等。

2）参数设置：可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护

3）试验模式：有全自动、手动2种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态

4）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

5） 数据存储功能：试验结果保存、打印、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上；

6）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

7）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

8)重 量：约18kg；

3. 高压电抗器 50kVA/50kV 4节

a) 额定容量：50kVA;

b) 额定电压：50kV；

c) 额定电流：1A；

d) 电 感 量：90H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结 构：干式；

g) 重 量：约45kg；

4、电容分压器 200kV -1000 pF 1套

a) 额定电压： 200kV

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比： 1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约20kg

八、供货清单一览表

1、激励变压器 10kVA/3kV/6kV/0.25kV 台 1

2、变频电源 10kW/220V 台 1

3、高压电抗器 50kVA/50kV 台 4

4、电容分压器 200kV/1000pF 套 1

ZSBP-200kVA/200kV变频串联谐振耐压试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股ZSBP-200kVA/200kV变频串联谐振耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出ZSBP-200kVA/200kV变频串联谐振耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

ZSBP-200kVA/200kV变频串联谐振耐压试验装置

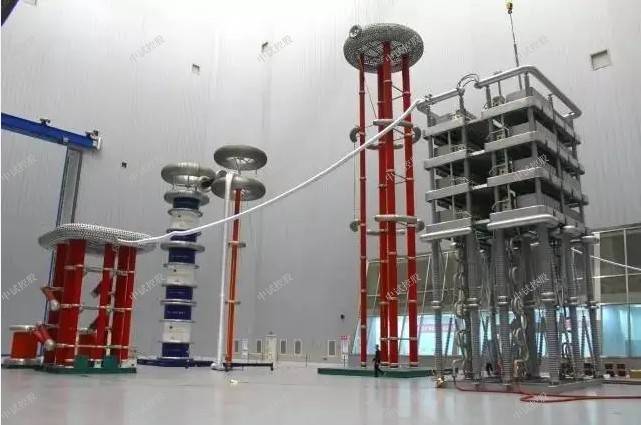

串联谐振是一种电路性质。同时也是串联谐振试验装置。

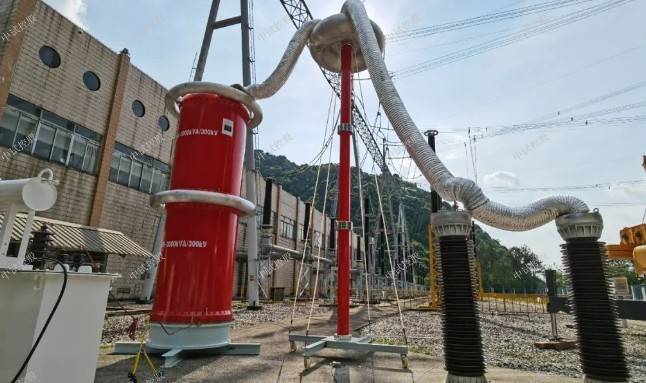

串联谐振试验装置分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。[1]

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压u与电流i的相位相同，电路呈现电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2+(XC-XL)^2=R，电路中总阻抗小，电流将达到大值。

我们已知，在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、串联谐振系统、变频串联谐振交流耐压试验装置、调频串联谐振装置、变频串联谐振试验装置，电缆交流耐压试验装置、串联谐振耐压试验设备，电缆耐压试验设备，调频串联谐振试验装置等。长丰串联谐振耐压试验装置质量放心

额定输出电流：15A

装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

长丰串联谐振耐压试验装置质量放心

如果厂家经营时间达到十年以上，说明厂家累积的用户非常多，侧面反映了厂家的实力。然后是串联谐振在后续使用上的服务，首先是串联谐振质保期，质保期一般长达一到两年，如果承诺三年质保的厂家那可以看出厂家对用户的责任心。串联谐振过了质保期，还有保修的，直接解决了用户在设备后续使用上的一切问题。这样的厂家可以看出它的实力是非常不错的。如果厂家还能提供串联谐振耐压试验装置的试验培训服务，那又帮助用户解决了一大问题。

整个装置单件重量很轻，便于现场使用。

成套装置整体参数：

整套试验设备可根据被试品电容量的不同，确定由单个或多个谐振电抗器串、并联使用。

长丰串联谐振耐压试验装置质量放心

体积小，重量轻，一般为普通试验装置的1/3-1/5；

不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，不会出现任何恢复过电压。

应用

长丰串联谐振耐压试验装置质量放心

输出频率：20～300Hz，
