ZSBP-540KVA/108KV变频串联谐振耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBP-540KVA/108KV变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP-540KVA/108KV变频串联谐振耐压试验装置

一、适用范围

1. 35kV/300mm2的电缆，长度3.5km，电容量≤0.7uF试验频率为30-300Hz,试验电压52kV。

2. 满足35kV变电站变压器的交流耐压，电容量≤0.02uF试验频率为45-65Hz,试验电压72kV。

3.满足35kV变电站配电设备交流耐压。

二、系统主要性能及参数

1、电源电压： 380V±10%、50Hz；

2、额定容量： 540KVA；

3、输出电压： 108KV，

4、输出电流： 2.5A ，10A

5、输出电压波形: 正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围: 30～300Hz ；

9、品质因数: ≥30

10、系统噪声: ≤60db

11、系统测量精度: 1.0级

12、频率分辨率: 0.01Hz

13、频率不稳定度: ≤0.05%

14、环境温度： -25℃～ +55℃

相对湿度: ≤90%

海拔高度: ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18 具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87 << 变压器和电抗器的声级测量>>

GB1094 <<电力变压器>>

GB/T16927.1-2-1997 <<高电压试验技术>>

ZBK41006-89 <<试验变压器>>

GB4208 <<外壳防护等级>>

GB2900 <<电工名词术语>>

GB5273 <<变压器、高压电器和套管的端子>>

GB191 <<包装储运标志>>

GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88 <<电抗器>>

IEC358(1990) <<耦合电容器和电容分压器>>

IEC1000 <<电磁兼容性>>

GB4793-1984 电子测量仪器安全要求

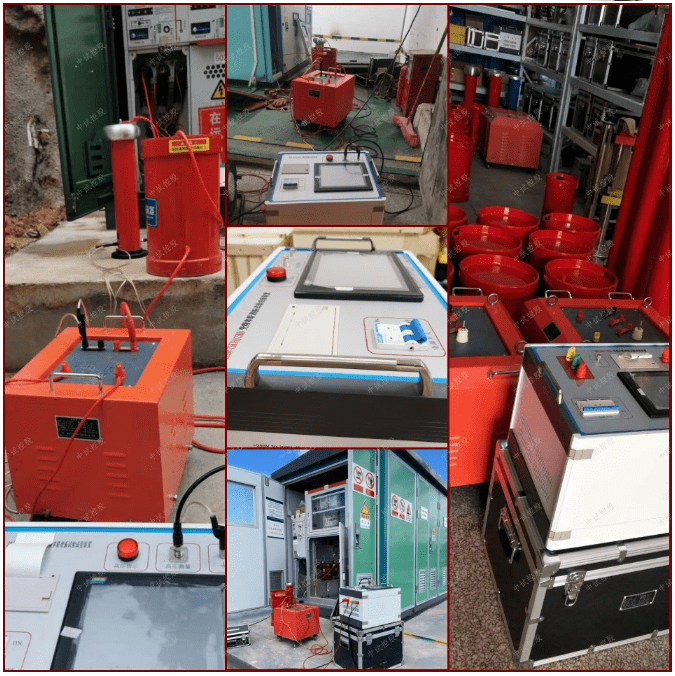

四、系统配置及具体参数

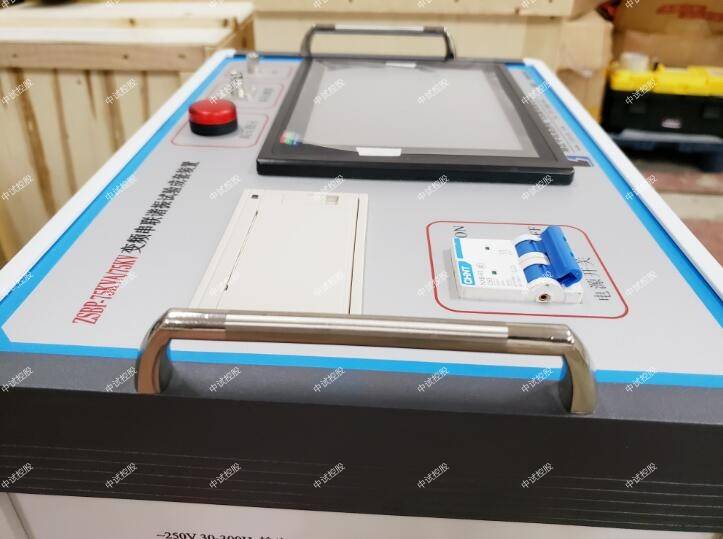

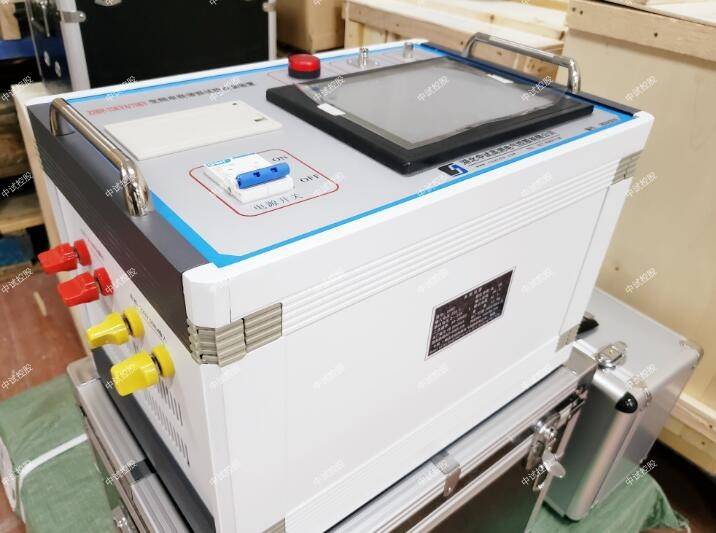

1、变频控制电源30KW 1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 30KW

c) 工作电源: 交流380/8220V、50Hz 。

d) 输出电压: 0～500V可调。

e) 输出电压不稳定度: ≤0.05%

f) 最大输出电流: 60A

g) 输出波形:正弦波:

波形畸变率:≤0.5%

h) 频率调节范围: 30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保 护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重 量： 16Kg

2、 励磁变压器30KVA 1台

a) 额定容量: 30KVA

b) 输入电压: 500V

c) 输出电压： 1.75KV；3.5KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

h) 重 量： 200Kg ;

3、高压电抗器 67.5/27 8台

a) 额定容量： 67.5KVA

b) 额定电压： 27KV

c) 额定电流：2.5A

e) 品质因素： Q≥30

f) 结 构： 干式；

g) 重 量： 65Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器 110kV/0.001 1台

a) 额定电压： 110KV

b) 工作频率： 30～300Hz

c) 分 压 比： 1000：1

d) 分压比误差： ≤1%,

e) 测量精度： 交流有效值1.0级

f) 介质损耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

五、供货清单一览表

序号 设备名称 型号规格 单位 数量

1 变频电源 30KW 台 1

2 励磁变压器 30KVA 台 1

3 高压电抗器 67.5/27(27KV/2.5A) 台 8

4 电容分压器 110/0.001(110KV) 台 1

5 附件箱 含测试线一套 套 1

六、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

2）变比测量

3）空载电流及空载损耗

4）短路阻抗和负载损耗

5）绝缘电阻测试

6）温升试验：额定容量下运行60min,温升不大于65K

3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

4、成套装置试验

（1） 耐压试验：1.1额定电压下，耐压1min；

（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

ZSBP-540KVA/108KV变频串联谐振耐压试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股ZSBP-540KVA/108KV变频串联谐振耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出ZSBP-540KVA/108KV变频串联谐振耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

ZSBP-540KVA/108KV变频串联谐振耐压试验装置

1.接线错误。根据测试原理，变频电源的信号线应该与分压器的采集信号柱相连，如果出现接线错误，则会导致升压升不起来。这时只需将按照串联谐振的操作说明，将各部分与被试品正确接线，即可解决升压问题。

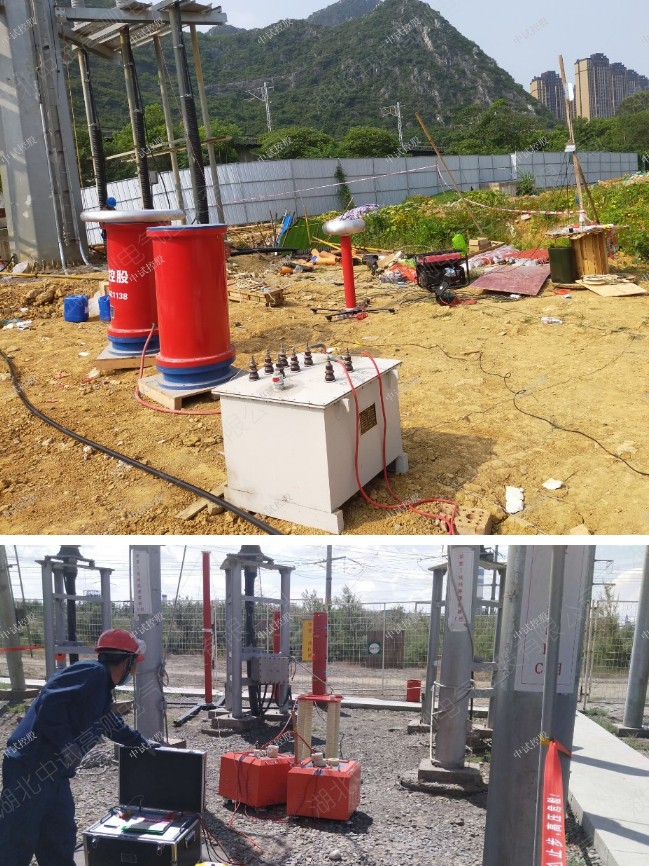

串联谐振试验装置

2.短接线断了。在试验中，励磁变和电抗器通过短接线联结，从而保证升压试验正常进行。当短接线出现故障，则表示励磁变和电抗器均不能正常工作，出现升不了压的情况实属正常。通常情况，厂家在发货时，除了试验必须的测试线外，均会预留一些，只需更换故障短接线，就可以正常升压。

高压试验具有一定的危险性，在进行试验时，一定要严格遵守安全准则，按照设备的使用说明书正确操作各个步骤，以避免不必要的故障及危险。当设备出现故障时，一定第yi时间请教专业人士，根绝专业指导来进行故障排除，切不可盲目自信，随意对设备进行拆卸维修。

变电站串联谐振耐压装置主要由变频控制电源、电容分压器、电抗器、激励变压器组成.其中变频控制电源采用进口专用的SPWM数字式波形发生芯片,频率分辨率为16位,在20~300Hz时频率细度可达0.1Hz,同时采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,确保仪器稳定和安全.具有较宽的适用范围,是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备.

主要特点说明:

1、具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置;

2、具备放电保护功能,在试品发生闪络时,或其他原因造成的谐振回路突然失谐,变频控制电源立即自动快速切断输出,并显示保护类型和闪落电压值;

3、调频及功率元件使用先进的日本进口的优质元器件;

4、充分利用中试控股现有资源,完全独立自主开发和设计及生产该设备的所有组成部分:变频电源、励磁变压器、高压电抗器、电容补偿器和高精度电容分压器;

5、具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种功能,可任意切换使用;

6、大液晶全中文界面平台技术,全触摸屏操作,数据保存.

7、测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息,在试验完成时电压自动下降到零位;
