中试控股技术研究院鲁工为您讲解：电机耐压试验仪

ZSBP-220KVA/20KV变频串联谐振耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

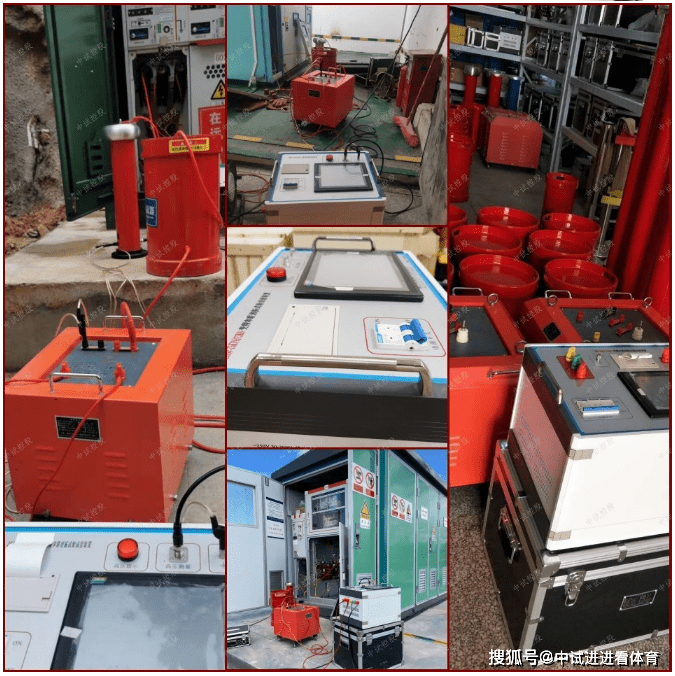

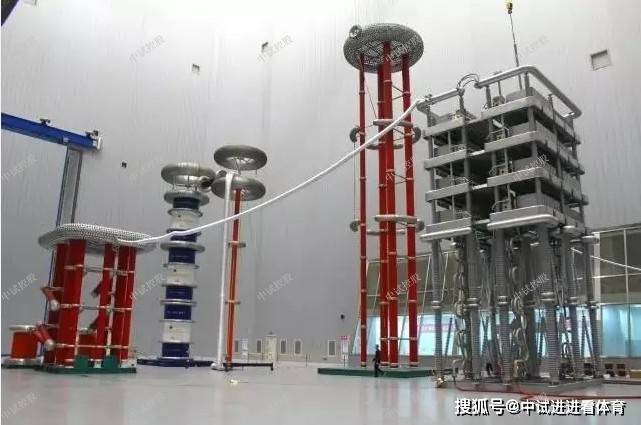

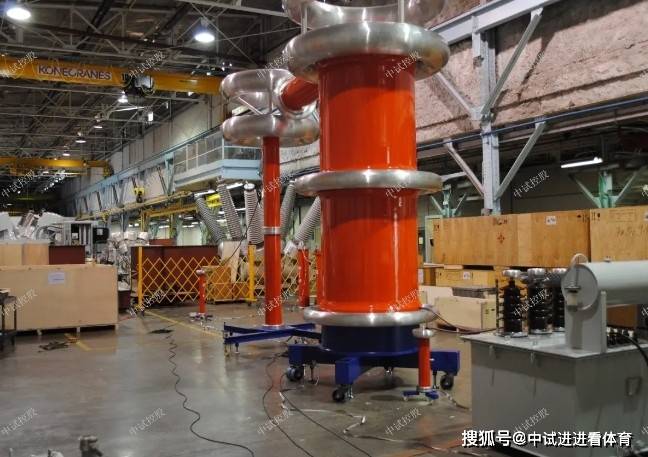

ZSBP-220KVA/20KV变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP-220KVA/20KV变频串联谐振耐压试验装置

一、适用范围

1、8.7~15kV交联电缆交流耐压试验，被试品：10kV电缆300mm2交联铜芯电缆。最大长长不小于5公里。

二、系统主要性能及参数

1、电源电压： 220V/380V±10%、50Hz；

2、额定容量： 220KVA；

3、输出电压： 22KV，

4、输出电流： 10A

5、输出电压波形: 正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围: 30～300Hz ；

9、品质因数: ≥30

10、系统噪声: ≤60db

11、系统测量精度: 1.0级

12、频率分辨率: 0.01Hz

13、频率不稳定度: ≤0.05%

14、环境温度： -25℃～ +55℃

相对湿度: ≤90%

海拔高度: ≤2000m

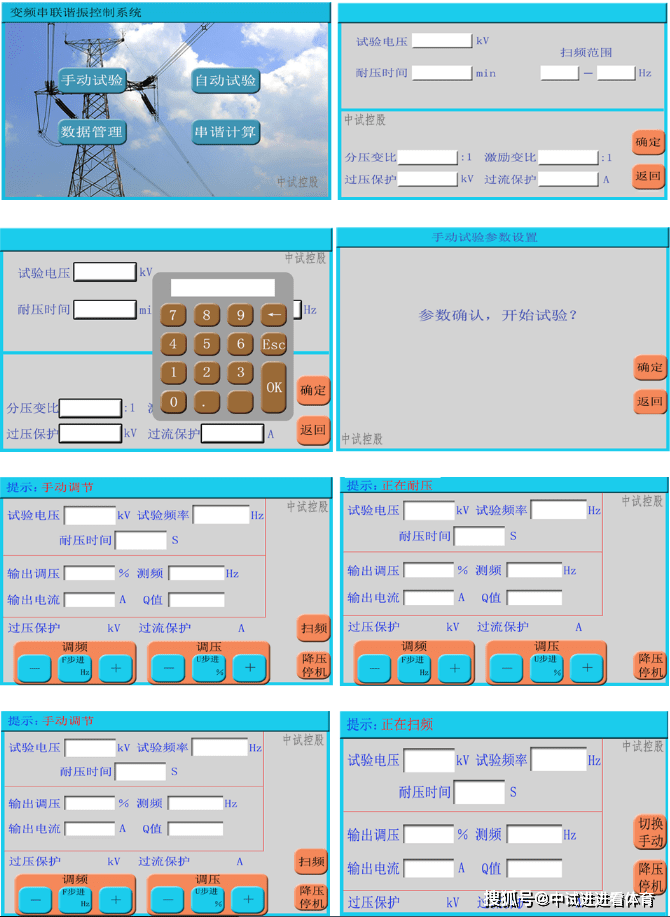

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18 具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87 << 变压器和电抗器的声级测量>>

GB1094 <<电力变压器>>

GB/T16927.1-2-1997 <<高电压试验技术>>

ZBK41006-89 <<试验变压器>>

GB4208 <<外壳防护等级>>

GB2900 <<电工名词术语>>

GB5273 <<变压器、高压电器和套管的端子>>

GB191 <<包装储运标志>>

GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88 <<电抗器>>

IEC358(1990) <<耦合电容器和电容分压器>>

IEC1000 <<电磁兼容性>>

GB4793-1984 电子测量仪器安全要求

四、系统配置及具体参数

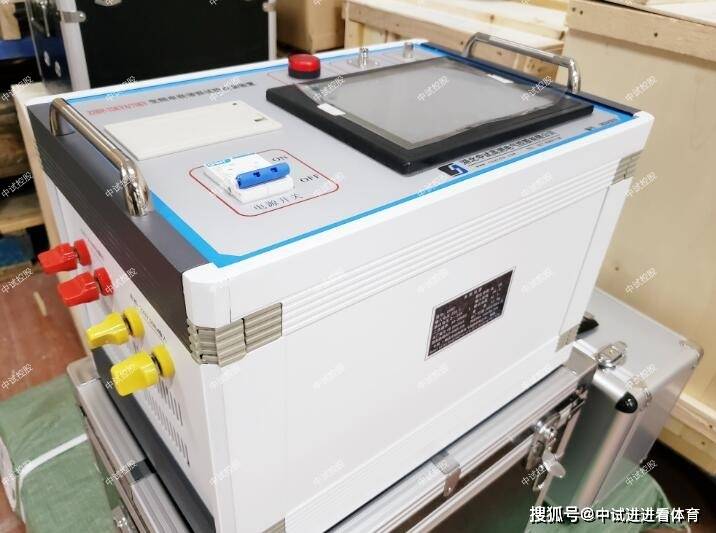

1、变频控制电源20KW 1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 20KW

c) 工作电源: 交流220V/380V、50Hz 。

d) 输出电压: 0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流: 40A

g) 输出波形:正弦波, 波形畸变率:≤0.5%

h) 频率调节范围: 30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保 护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重 量：24Kg

2、 励磁变压器 20KVA 1台

a) 额定容量: 20KVA

b) 输入电压: 500V

c) 输出电压： 2KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

h) 重 量： 120Kg ;

3、高压电抗器 44/22 5台

a) 额定容量： 44KVA

b) 额定电压： 22KV

c) 额定电流： 2A

e) 品质因素： Q≥30

f) 结 构： 干式；

g) 重 量： 55Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器 60/0.003 1台

a) 额定电压： 60KV

b) 工作频率： 30～300Hz

c) 分 压 比： 1000：1

d) 分压比误差： ≤1%,

e) 测量精度： 交流有效值1.0级

f) 介质损耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

五、供货清单一览表

序号 设备名称 型号规格 单位 数量

1 变频电源 20KW 台 1

2 励磁变压器 20KVA 台 1

3 高压电抗器 44/22(22KV/2A) 台 5

4 电容分压器 60/0.003(60KV) 台 1

5 附件箱 含测试线一套 套 1

六、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

2）变比测量

3）空载电流及空载损耗

4）短路阻抗和负载损耗

5）绝缘电阻测试

6）温升试验：额定容量下运行60min,温升不大于65K

3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

4、成套装置试验

（1） 耐压试验：1.1额定电压下，耐压1min；

（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

ZSBP-220KVA/20KV变频串联谐振耐压试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股ZSBP-220KVA/20KV变频串联谐振耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出ZSBP-220KVA/20KV变频串联谐振耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

ZSBP-220KVA/20KV变频串联谐振耐压试验装置

原理

原理：运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

附 变频串联谐振原理图变频串联谐振介绍：由变频电源、隔离变压器（也可称为励磁变压器）、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压

器耦合给串联谐振回路，提供串联谐振的激励功率。

串联谐振耐压装置

变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、DAXZ串联谐振耐压装置、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置，交流串联谐振，交流变频串联谐振，变频谐振，变频串谐，串谐试验装置，串谐耐压装置，GIS交流耐压试验装置，发电机工频（交流）耐压试验装置，电动机工频（交流）耐压试验装置、变压器工频（交流）耐压试验装置等

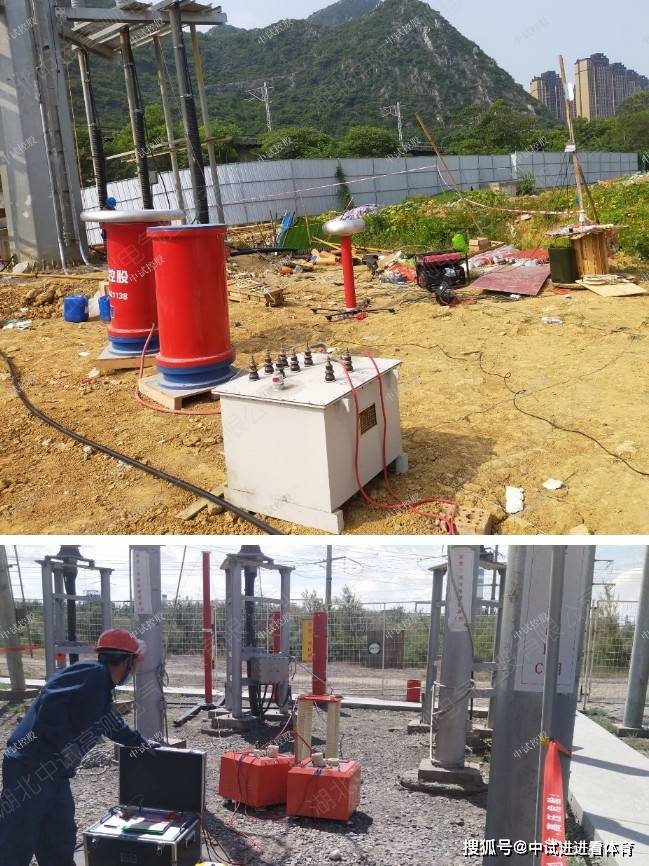

变频串联谐振耐压试验装置操作使用

我们在进行试验的时候不允许突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源；变频串联谐振耐压试验装置主机发生故障后，不要自行拆开机箱维修，内部有大容量储能电容器，操作不当会放电伤人，否则后果自负；使用仪器时需要注意，不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器；维护和保养请使用湿布和中性的清洁剂清洁仪器外壳，不要使用研磨剂和溶剂；在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻；试验前要确保接线准确无误，尤其是地线回路，一定要安全接地；试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。返回搜狐，查看更多
