中试控股技术研究院鲁工为您讲解： 电缆线路预防交流耐压试验仪（实力名企）

中试所直属单位：中试控股 / 大品牌 / 品质保证

ZSBP变频串联谐振耐压试验装置适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

变频串联谐振耐压试验装置可以做什么：针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成 | 参考标准：DL/T 474.4-2018

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

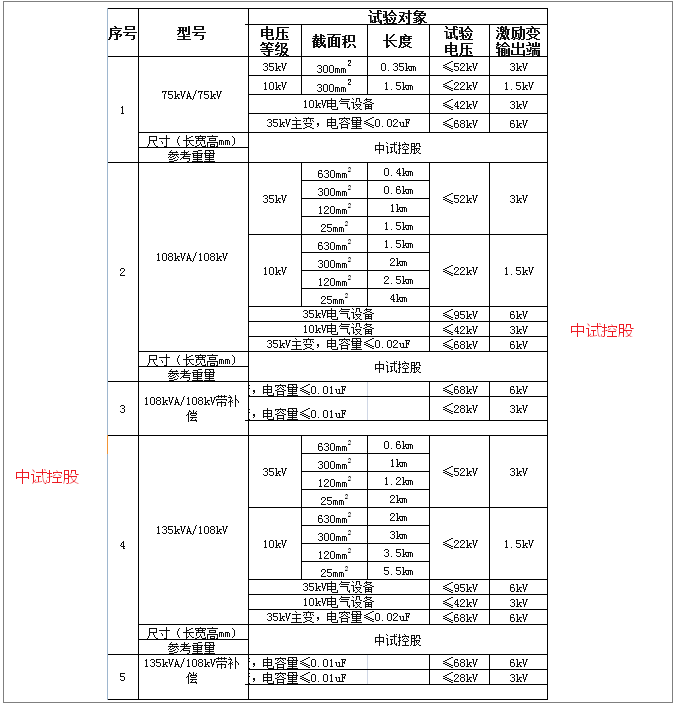

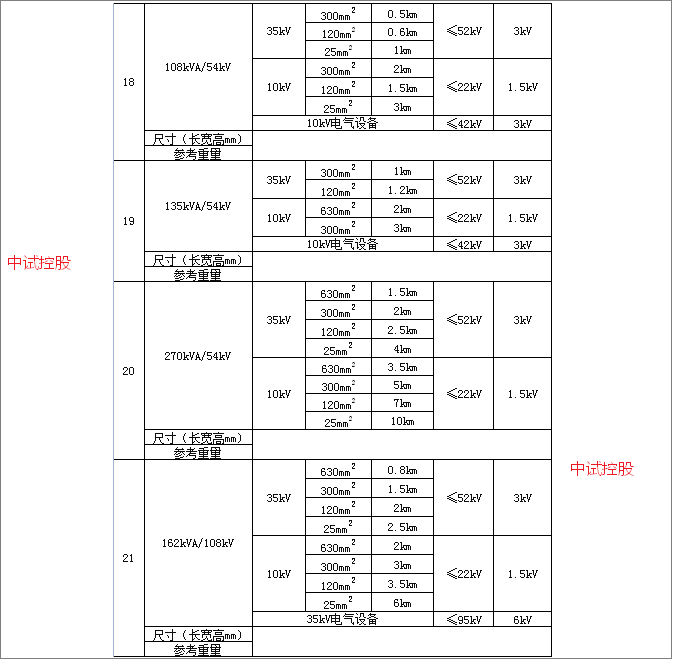

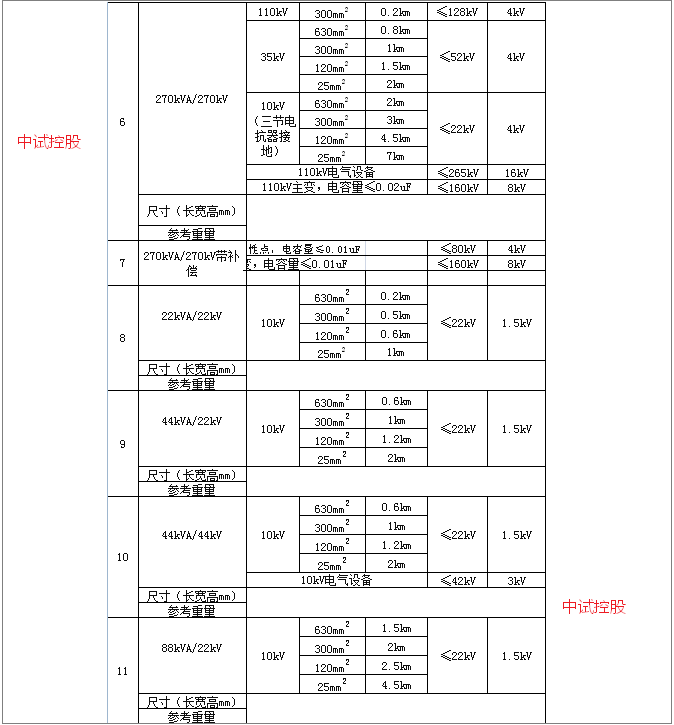

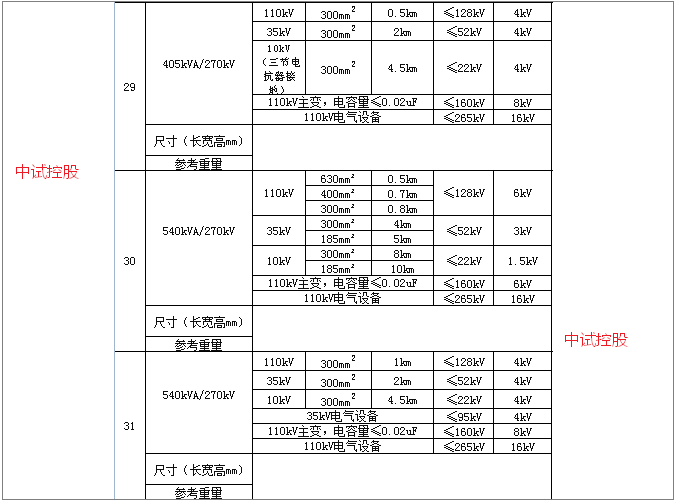

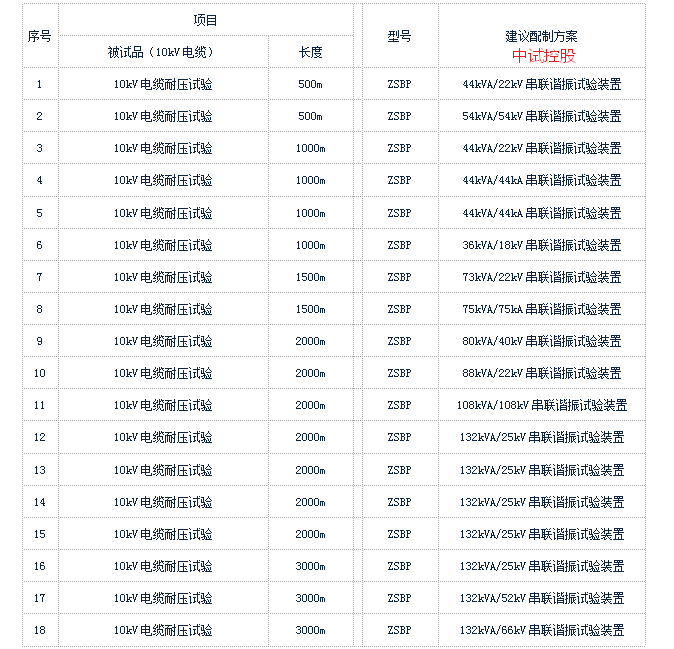

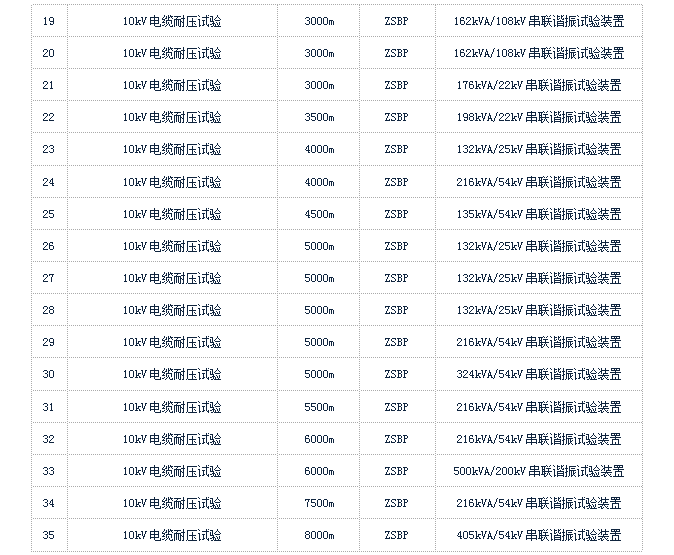

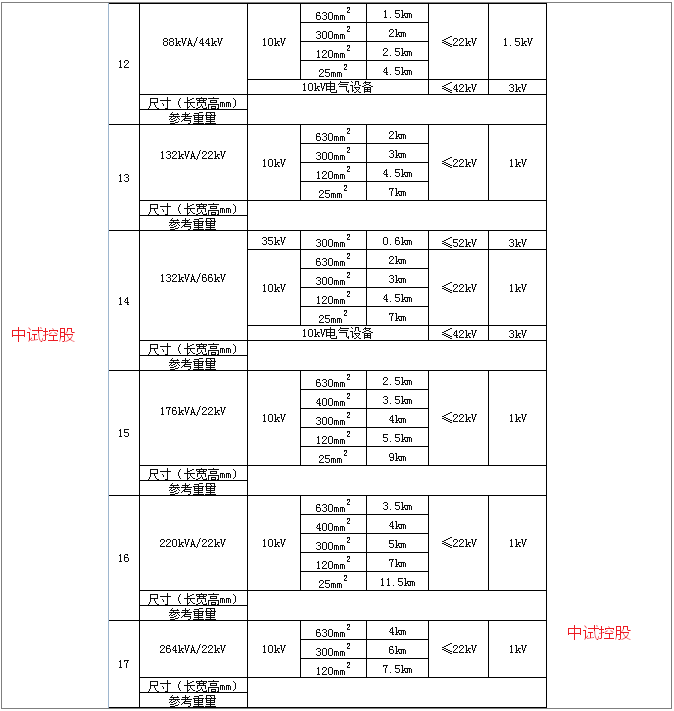

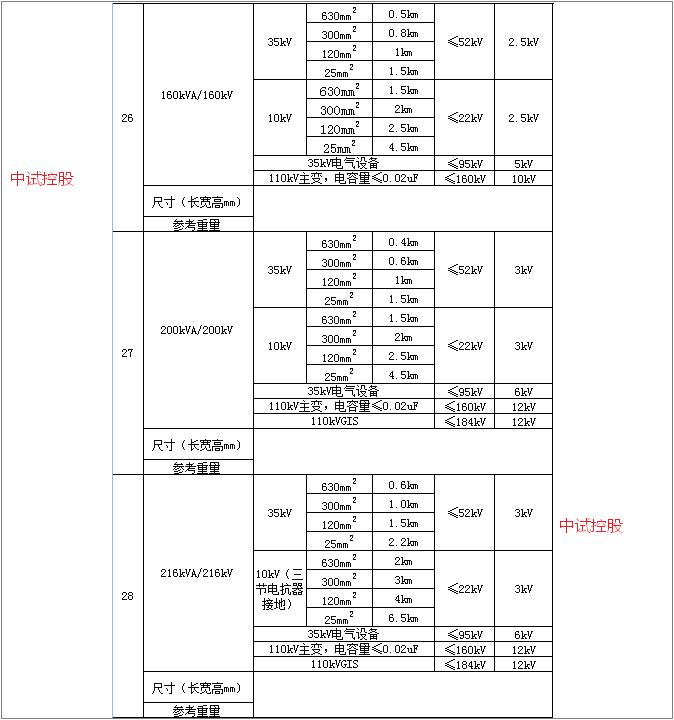

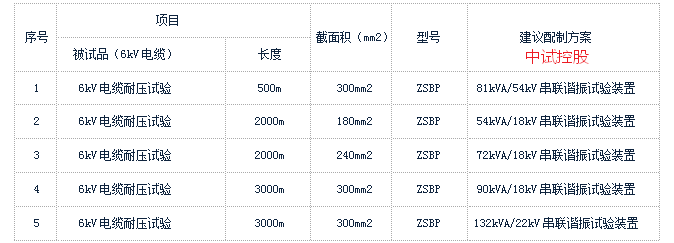

1、35kV电缆耐压试验 350m 300mm2 52kV 60min ZSBP-75kVA/75kV串联谐振试验装置

2、35kV电缆耐压试验 500m 300mm2 52kV 60min ZSBP-54kVA/54kV串联谐振试验装置

3、35kV电缆耐压试验 500m 300mm2 52kV 60min ZSBP-81kVA/54kV串联谐振试验装置

4、35kV电缆耐压试验 800m 300mm2 52kV 60min ZSBP-108kVA/108kV串联谐振试验装置

5、35kV电缆耐压试验 1000m 300mm2 52kV 60min ZSBP-108kVA/54kV串联谐振试验装置

6、35kV电缆耐压试验 1000m 400mm2 52kV 60min ZSBP-162kVA/54kV串联谐振试验装置

7、35kV电缆耐压试验 1500m 300mm2 52kV 60min ZSBP-264kVA/66kV串串联谐振试验装置

8、35kV电缆耐压试验 2000m 300mm2 52kV 60min ZSBP-216kVA/54kV串联谐振试验装置

9、35kV电缆耐压试验 2000m 240mm2 52kV 60min ZSBP-216kVA/54kV串联谐振试验装置

10、35kV电缆耐压试验 3000m 240mm2 52kV 60min ZSBP-1560kVA/260kV串联谐振试验装置

11、35kV电缆耐压试验 3000m 150mm2 52kV 60min ZSBP-270kVA/54k串联谐振试验装置

12、35kV电缆耐压试验 3000m 300mm2 52kV 60min ZSBP-378kVA/54kV串联谐振试验装置

13、35kV电缆耐压试验 5000m 300mm2 52kV 60min ZSBP-648kVA/54kV串联谐振试验装置

14、35kV电缆耐压试验 8000m 300mm2 52kV 60min ZSBP-972kVA/270kV串联谐振试验装置

ZSBP-270kVA/108kV 变频串联谐振试验装置

一、 被试品对象及试验要求：

1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/400mm2电缆5km的交流耐压试验，电容量≤2.1uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、35kV开关柜、互感器、母线母盘的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。

二、 串联谐振工作环境：

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 装置主要技术参数及功能：

1. 额定容量：270kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV；54kV；108kV

4. 额定电流：10A；5A；2.5A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置

一、 满足试品范围

1、10kV/25mm2电缆1km交流耐压试验，电容量≤0.1576uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV/120mm2电缆0.6km交流耐压试验，电容量≤0.1562uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、10kV/300mm2电缆0.5km交流耐压试验，电容量≤0.1877uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

4、10kV/630mm2电缆0.2km交流耐压试验，电容量≤0.102uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

特征

变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、中试控股采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

35kV电缆长度1km谐振交流耐压装置

设计两节电抗器，则单节电抗器为202.5kVA/135kV/1.5A/276H，装置总容量为405kVA。

验证：

1、110kV/300mm长度0.5km电缆的交流耐压试验，电容量≤0.0735uF，试验频率30-300Hz，试验电压128kV，试验时间60min。

使用电抗器两节并联，则L=350/2=175H

2、35kV/300mm长度1km电缆的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

使用电抗器两节并联，则L=276/2=138H

当回路发生串联谐振时,X1=Xc,Uc=U/RXc=U/RXL。其中XL为回路感抗,Xc为回路弯抗,U为励磁电压,Uc为试品承受电压。设谐振回路的品质因数为Q,则Uc=QU,即被试品上获得的电压为励磁电压的Q倍,被试品上获得的容量也为试验电源容量的Q倍,就实现了用低电压小容量试验变压器对大容量试品进行交流耐压试验的目的。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，中试控股试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，中试控股有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，中试控股很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

6kV-500kV高压交联电缆的交流耐压实验。

常见的试品如变压器、GIS系统、SF6断路器、电流互感器、电力电缆、套管等均为容性，系统配备的电抗器为感性，试验时先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品上产生较高的试验电压。

在实际现场应用中试品上的高压电压和低压电压遵循以下公式：

U试 = QU激

其中：U试为高压谐振试验电压，Q为系统串联谐振的品质因数， U激为激励变压器输出电压。

例如：假设系统串联谐振的品质因数Q为30，激励变压器选择16kV的抽头，激励变压器额定输入电压为400V，如果激励变压器输入电压为100V时，高压电压计算步骤如下：

①计算激励变压器变比

激励变压器变比N=激励变压器所选抽头电压/输入额定电压

即：N=16kV/400V=16000/400=40

②计算激励变压器输出电压

激励变压器输出电压=激励变压器输入电压*激励变压器变比

即：U激=100V*40=4kV

③计算高压谐振试验电压

高压谐振试验电压=激励变压器输出电压*系统品质因数

即：U试=4kV*30=120kV

故系统最终的高压谐振试验电压为120kV。

中试控股详细讲解变频串联谐振试验装置应用

（一）变频串联谐振交流耐压装置接线示意图

中试控股详细讲解变频串联谐振试验接线图

（二）交联乙烯电缆的交流耐压

中试控股详细讲解电缆耐压试验接线图

①变频电源

②激励变压器

③电抗器

④电抗器

⑤分压器

⑥试品电

三）变压器等的交流耐压试验

变压器耐压试验接线图

①变频电源

②激励变压器

③电抗器

④电抗器

⑤分压器

⑥补偿电容(选配)

⑦试品变压器

（四）发电机等的交流耐压试验

发电机耐压试验接线图

①变频电源

②激励变压器

③电抗器

④电抗器

⑤分压器

⑥补偿电容(选配)

⑦试品发电机

中试控股详细讲解变频电源详细使用介绍

4.1设备基本说明

4.1.1电源

将380V/220V直接与变频电源的“输入”连接。

4.1.2操作面板说明

电源开关：负责变频电源部分的电源供给。

高压指示：变频电源启动指示。

复位：负载失谐、变频源过热以及其它保护动作后的故障复位。

急停：发生紧急情况的应急中断按键。

分压器信号：用于接入分压器低压臂，最大电压100V，输入阻抗10M。

接地：用于系统安全接地。

USB接口:用于接入U盘查询资料。

液晶显示器：用于系统各参数、波形、菜单等的显示。

输入：电源接入,三相380V±10%或单相220V±10%（45-64Hz）；当电源为380V时，接A,B,C三相,可做额定负载试验；当电源为220V时，接A,C二相,只可做1/2负载试验。

输出：变频电源输出至激励变压器输入。

4.1.3接通电源

变频电源操作箱在通电后合上“电源开关”，液晶屏点亮显示。

注意：仪器两侧开孔处的风扇在运行则表示仪器内部功率器件正常工作，否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。返回搜狐，查看更多
