原标题：串联谐振试验装置81kVA/81kV

中试控股技术研究院鲁工为您讲解：81kVA/81kV 调频式串联谐振试验装置

ZSBP-81kVA/81kV 调频式串联谐振试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

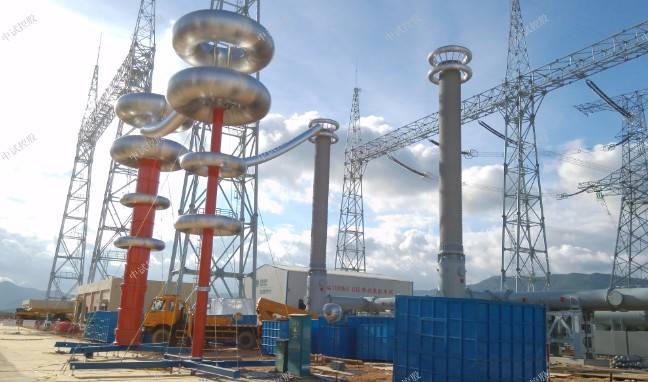

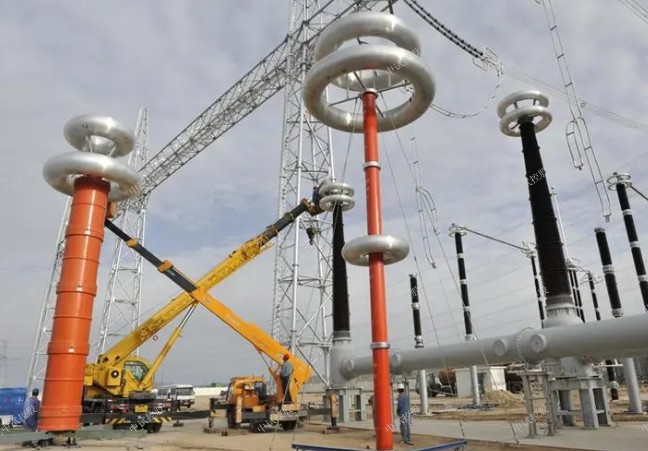

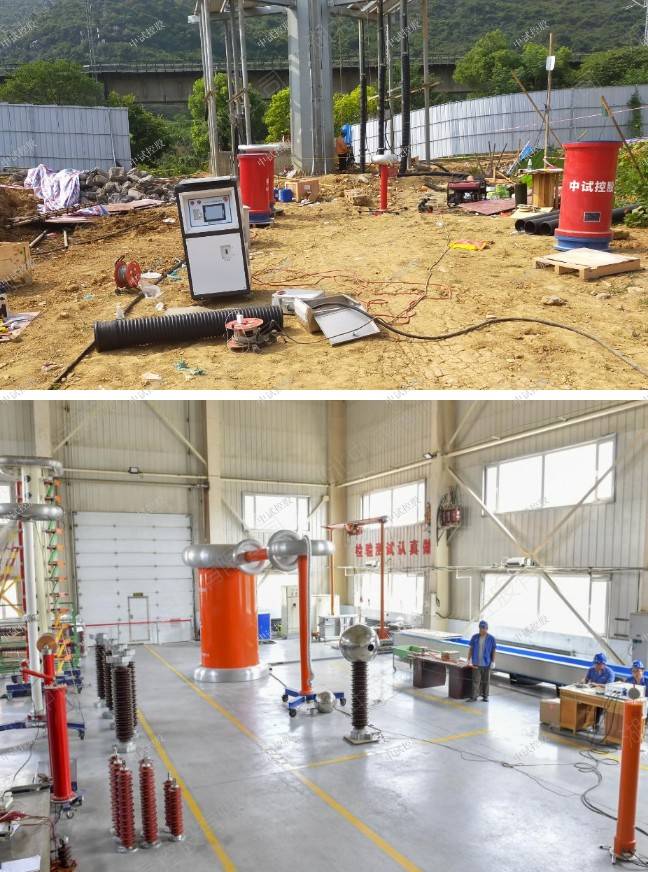

ZSBP-81kVA/81kV 调频式串联谐振试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

81kVA/81kV 调频式串联谐振试验装置技术指标

一、适用范围

1．满足35kV变压器的交流耐压试验，试验频率45-65HZ,试验电压≤68kV。

2．满足35kV/300mm2长度≤500m电缆的变频交流耐压试验，电容量≤0.0146uf，试验频率30-300HZ,试验电压≤52kV。

3．满足10kV/300mm2长度≤500m电缆的变频交流耐压试验，电容量≤0.069uf，试验频率30-300HZ,试验电压≤22kV。

二、装置特点

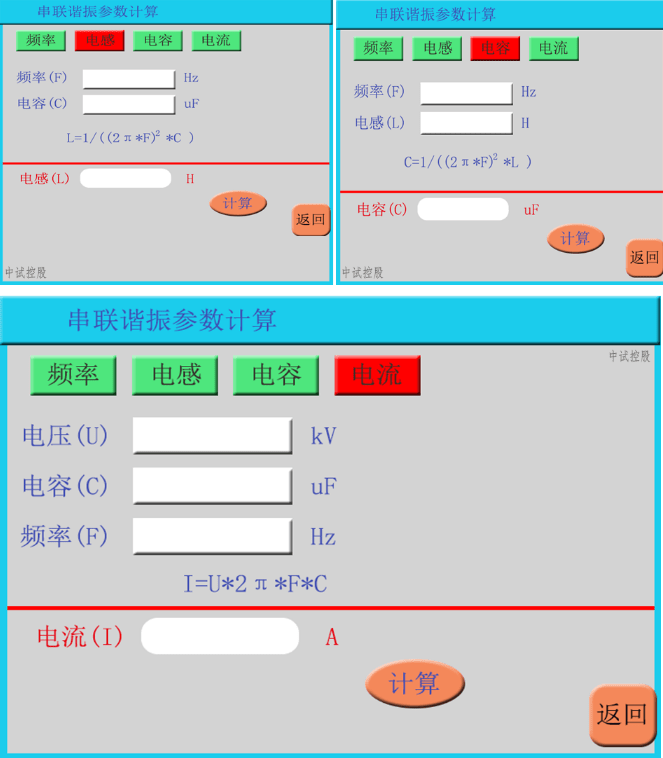

1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

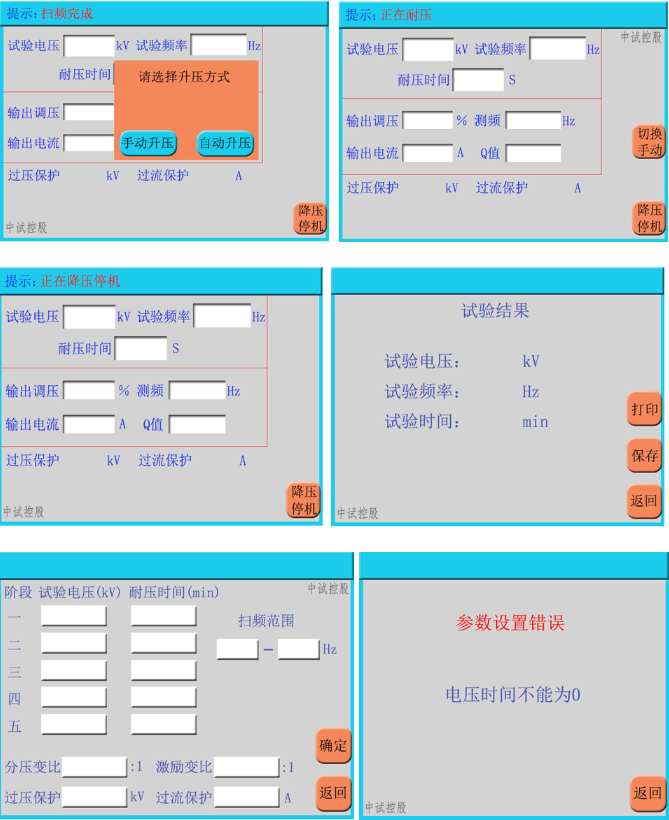

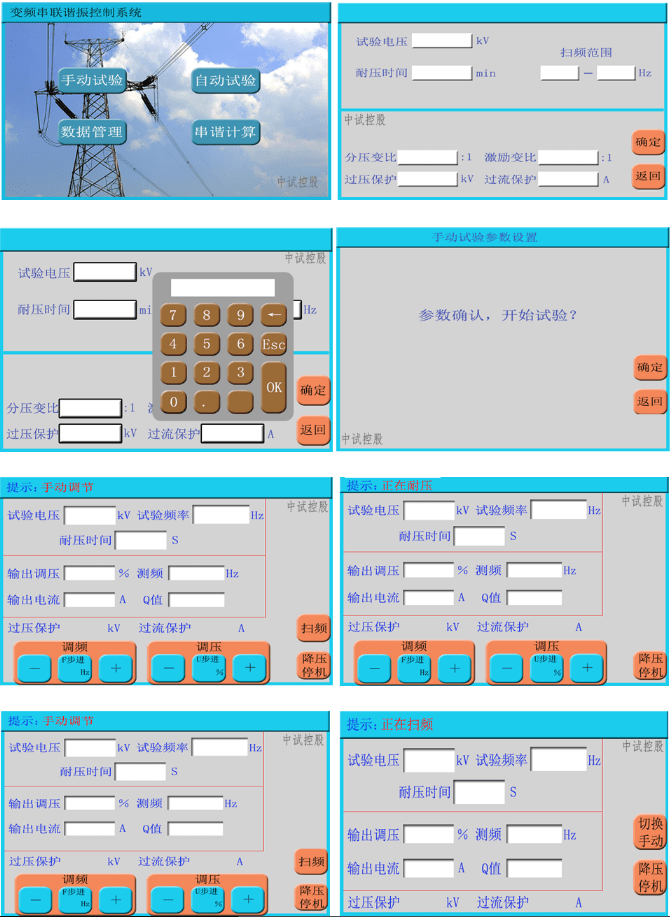

2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿;

n 断电保护：试验电源断电后，装置能快速保护;

n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

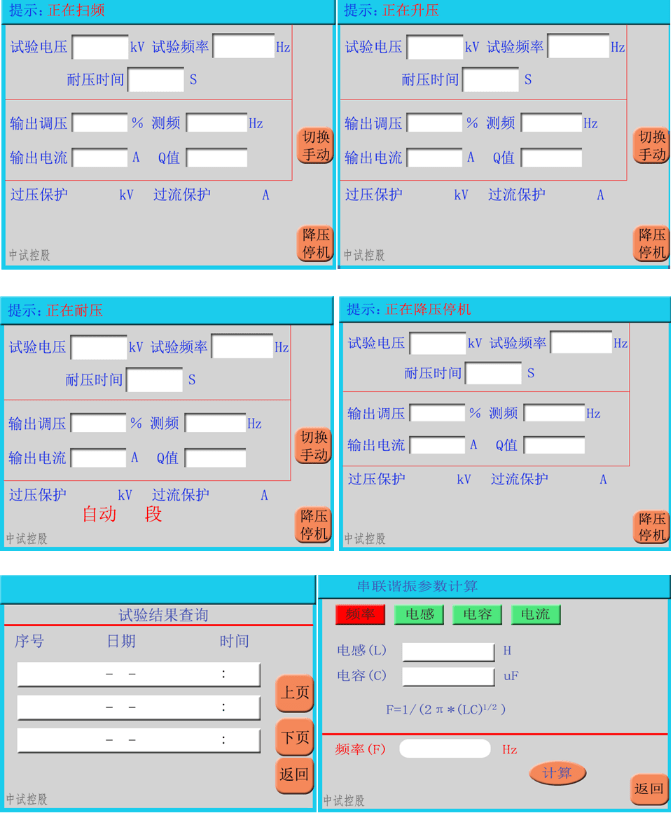

5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

三、成套装置技术参数

1. 额定容量：81kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 输出电压：81kV；27kV

4. 输出电流：1A；3A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

8. 温 升：额定负载下连续运行5min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

12. 使用环境：

环境温度：－150C–450C;

相对湿度：≤90%RH;

海拔高度: ≤2500米；

四、部件装置技术参数

1. 激励变压器 3kVA/1.5/3kV/0.4kV 1台

a) 额定容量：3kVA；

b) 输入电压：400V，单相；

c) 输出电压：3kV;

d) 结 构：干式；

e) 重 量：约32kg；

2. 变频电源 3kW/380V 1台

a) 额定输出容量：3kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 –400V，单相，

d) 额定输入电流：7.8A

e) 额定输出电流：7.8A

f) 输出波形：正弦波

g) 电压分辨率：0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续15min

m) 额定容量下连续运行15min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 重量约15kg；

3. 高压电抗器 27kVA/27kV 三节

a) 额定容量：27kVA;

b) 额定电压：27kV；

c) 额定电流：1A；

d) 品质因素：Q≥30 (f=45Hz)；

e) 结 构：干式；

f) 重 量：约35kg；

4. 电容分压器FRC-80kV -1000 pF 1套

a) 额定电压80KV

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约7kg；

五、供货清单

1 激励变压器 3kVA/1.5/3kV/0.4kV 台 1

2 变频电源 3kW/380V 台 1

3 高压电抗器 27kVA/27kV 台 3

4 电容分压器 FRC-80KV/1000pF 套 1

5 补偿电容 80KV/1500pF 套 1

六、设备遵循标准

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB50150-91-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》
