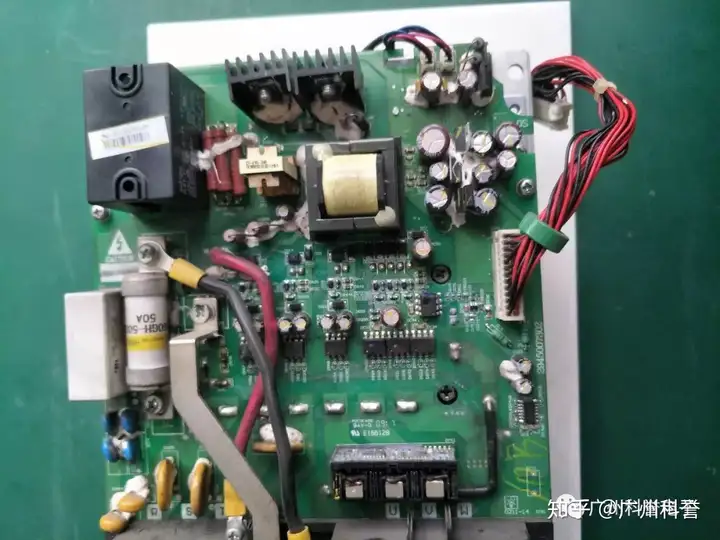

变频器中的开关电源电路部分，由于它工作在大电流、高电压的环境中，它的故障率约占变频器故障率的40%左右，毫不夸张的说变频器的故障有三分之一是开关电源电路部分导致的。因此作为一名变频器维修人员，除了要熟练掌握开关电源电路的组成结构特点和控制原理外，我们还需要懂得如何在变频器中找出那一部分是属于开关电源电路部分，才能顺利的开展维修工作。下面由广州科誉变频器维修培训中心的工程师给朋友们分享一下在变频器维修中如何识别出变频器开关电源电路部分的方法。

要想在变频器维修中快速识别出变频器开关电源电路部分，广州科誉认为首先我们要知道变频器开关电源电路组成中有哪些典型的、核心的组成元件，然后记住这些核心的、典型的元件的特征，通过这些特征来帮助我们识别那部分电路属于开关电源电路，（这就和你辨认某一个人一样，当你记住了某个人的长相特征时，你看到这个人时就很容易一眼就认出来了）。

接下来咱们先说说变频器开关电源电路部分有哪些核心的、典型的元件及识别方法：

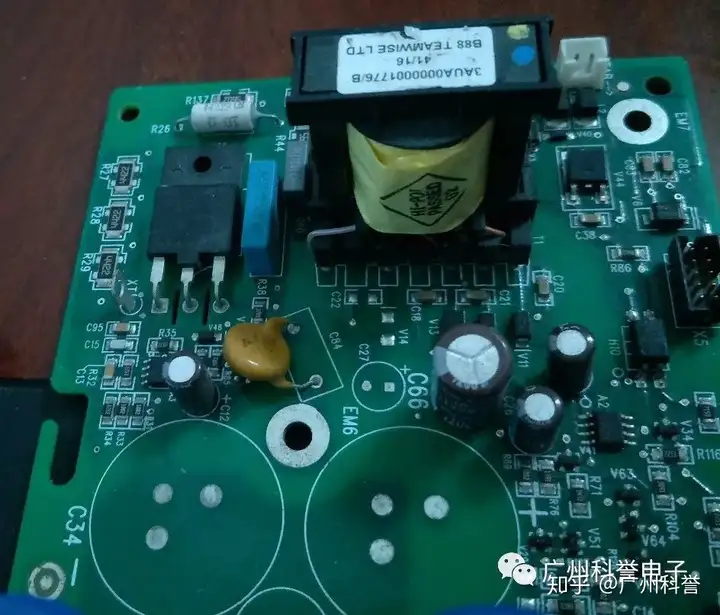

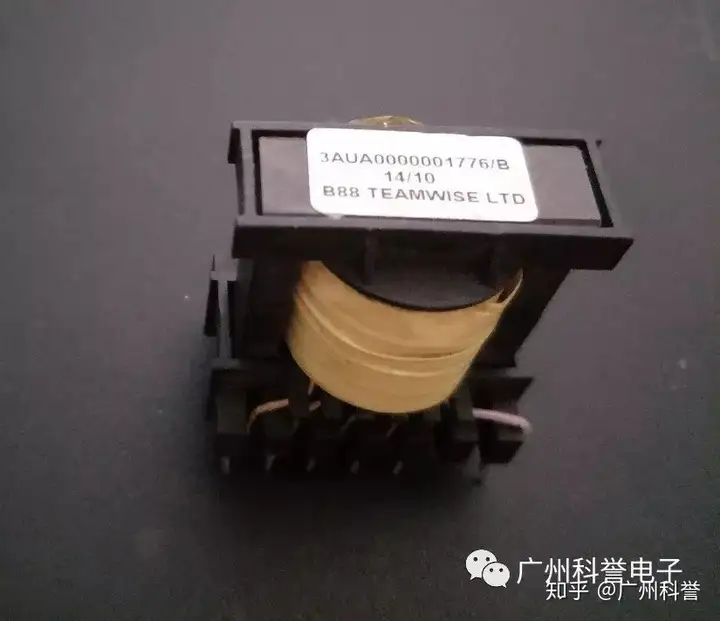

高频变压器是变频器开关电电源电路部分最核心最典型也是最容易认的元件。因此记住高频变压器长的模样和特征，是我们顺利识别出变频器开关电源电路部分的方法之一。变频器中的高频变压器特征是：体积比较大，带有铁氧体磁材料，具有多个引脚，每个引脚之间有粗细不等的细铜线，记住高频变压器的这些特征，您就能顺利的在变频器电路板中找到高频变压器元件了。

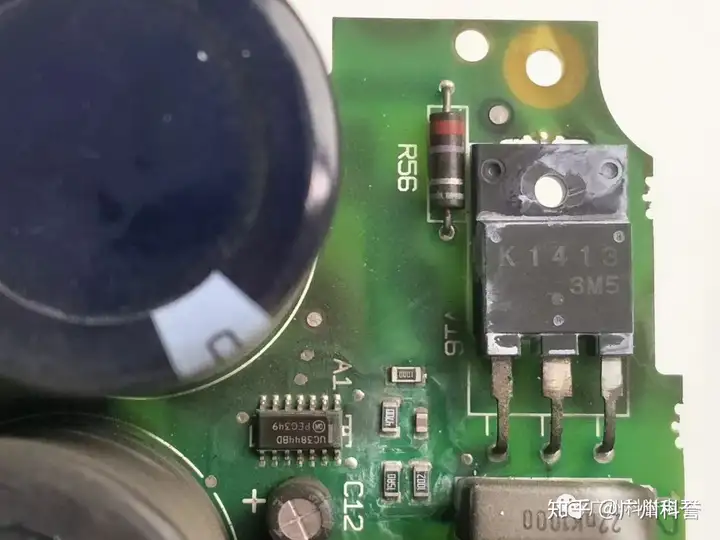

开关管是变频器开关电电源电路部分另一个典型的元件。开关电源名称的由来就是电路工作在开关状态而叫做开关电源的，而执行开关动作的元件是开关管。因此记住开关管所长的特征与在开关电源电路部分的接线特点，就为我们顺利找出变频器开关电源电路部分提供了依据。变频器开关电源电路中的开关管一般都是一个大功率的、单个的场效应晶体管或三极管，如果是场效应管则它的漏极与高频变压器的初级绕组串联，它的源极经过一只或两只电阻值比较小的电阻后直接接在530VDC直流电压的负极端。如果是三极管则它的集电极和高频变压器相连接，它的源极经过一只或两只电阻值比较小的电阻后直接接在530VDC直流电压的负极端。广州科誉 变频器维修培训的工程师温馨提醒您：“记住开关管的这些特征，您就能顺利的在变频器电路板中找到开关管元件了。

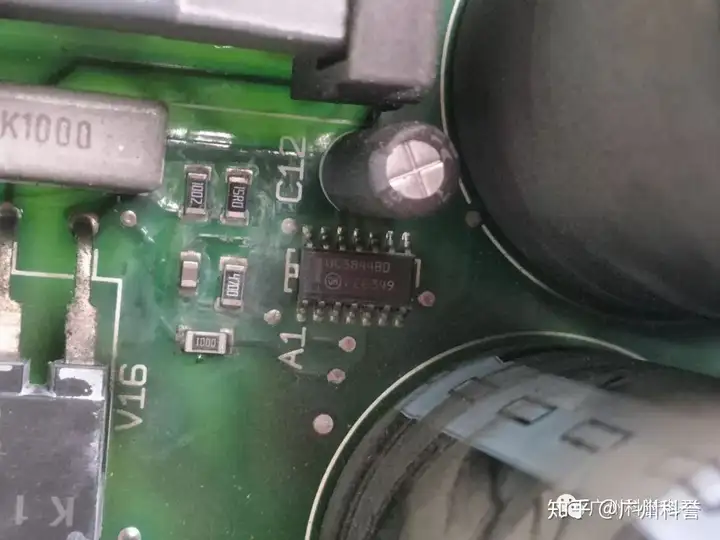

脉宽调制芯片是变频器开关电电源电路部分另一个典型的元件。在变频器开关电电源电路部分中，都会有一只用来控制开关处于开和管状态的芯片，这个芯片就是脉宽调制芯片。广州科誉 变频器维修培训 的工程师温馨提醒您：找到这个脉宽调制芯片，是我们在变频器中顺利识别出开关电源部分依据之一。脉宽调制芯片一般是一个8脚或14个脚的集成电路，它的输出引脚会通过一只电阻后接到开关管的栅极。因此找到变频器开关电电源电路部分的开关后，顺着开关管的栅极在电路板的印制线上跟线，就能顺利找到一个集成电路，这个集成电路也就是脉宽调制芯片了，它常见的型号是UC3844或UC3842，有的也采用TL494.当然也有采用其它型号的。

启动电阻也是变频器开关电电源电路部分典型的元件之一。找到脉宽调制芯片后，查出脉宽调制芯片的各个引脚功能，这时找到脉宽调制芯片的正极引脚，然后顺着正极引脚跟线，就可以找到一串电阻值较大的电阻，这一串电阻就是穹顶电阻了。

另外开关变压器次级绕组相接的各个整流二极管、滤波电容也为我们识别变频器开关电电源电路部分提供了依据。广州科誉变频器维修培训的工程师温馨提醒您：我们找到高频变压器后，在高频变压器的次级绕组端，在高频变压器的每组次级绕组端都会接有一只二极管和滤波电容，这些整流二极管和滤波电容就是变频器开关电源电路各等级电压输出的途径，也是变频器开关电源电路的边界线了，因此记住这一特征，就能找出变频器开关电源电路部分了。
