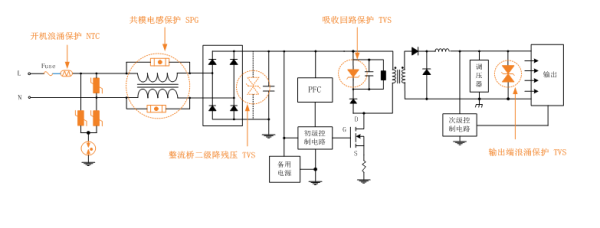

开机浪涌保护:选用功率型NTC热敏电阻

　　Fuse:可根据电路工作电压及电流选用特定额定电流及电压的保险丝产品

　　共模电感保护:共模电感经常会受到开关机或功率器件开关瞬态造成较大的干扰电压的损害,在共模电感上并联一个玻璃气体放电管可有效对共模电感起到保护,常用的玻璃气体放电管SPG工作电压为200~300V左右,SPG的标称放电电流可根据实际使用环境选择不同的规格。

　　整流桥二级降残压:在一些电路中,测试浪涌或实际应用中开关管比较容易损坏。如果前级电路没有加保护器件可以考虑第一级加保护器件进行浪涌的吸收。在加了第一级保护器件之后还比较容易损害,可考虑在整流桥后再加一颗TVS进行二次降残压。

　　吸收回路保护TVS:传统的吸收回路是RC吸收回路,相应成本较低。在RC吸收回路作用并不是很明显的情况下可考虑加一颗小功率的TVS管作为开关瞬态尖峰脉冲的吸收,对开关管进行有效的保护,可有效延长开关管的使用寿命。

　　输出端保护TVS:传统的吸收回路是RC吸收回路,相应成本较低。在RC吸收回路作用并不是很明显的情况下可考虑加一颗小功率的TVS管作为开关瞬态尖峰脉冲的吸收,对开关管进行有效的保护,可有效延长开关管的使用寿命。

　　DC 电源保护

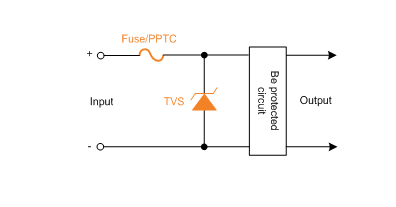

　　方案一

　　在一些功率较小的电源输入端或一些IC的供电端口,可直接加一颗TVS进行浪涌防护。TVS的工作电压一般选择≥5V的电压,功率根据实际应用选择,一般功率大的TVS防护效果也越好,封装也较大。

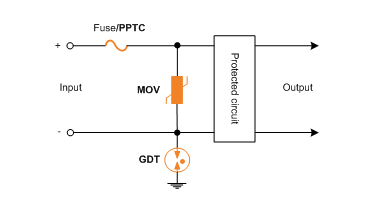

　　方案二

　　在一些防护等级较高的应用场合,并且后级被保护电路对残压的要求并不是太高,可以选用该方案,MOV串联一颗压敏电阻进行保护。MOV具有从5mm~53mm不同的尺寸,不同尺寸的MOV防护等级也不同,尺寸越大防护等级越高。GDT的选择根据MOV来选取,GDT的通流量应根据MOV的通流量选择,选择时应大于等于MOV的通流量。

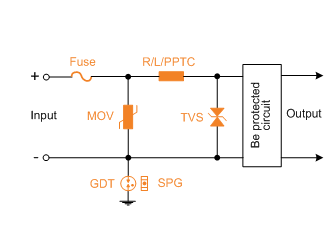

　　方案三

　　该方案为典型的两级防护方案。在一些防护等级较高的应用场合并且后级被保护电路对残压的要求较高高,可以选用该方案。第一级采用MOV和GDT串联泄放大部分的浪涌电流到地,第二级采用TVS进行二次降残压。中间必须加退耦器件,退耦器件根据实际电路设计选择功率型电阻或电感,选择的退耦器件应在浪涌测试时有足够的阻抗使后级TVS能够启动工作。该电路的防护等级取决于第一级电路的MOV和GDT,后级残压取决于第二级TVS的选择。
