原标题：YDB-100 110VDC型【有电闭锁继电器】

1 应用

YDB-100有电闭锁继电器用于发电厂和变电站内，用作高压母线合接地刀闸的闭锁元件，以防止高压母线带电时合接地刀闸。

2 主要性能

2 1采用进口集成电路和元器件构成。具有原理先进、性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

2 2继电器调试简单、方便，在现场无需调节。

2 3采用电磁型继电器的外壳，便于电磁型继电器的更新换代。

3 工作原理 本继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于104的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护的*JIA器件。

交流电压UA. UB. UC经交流电压变换器变换成本继电器所需要的交流电压UA、Ub和UC;-UA、Ub和IJc经加法器相加，再经150HZ带阻和50HZ带通滤去50HZ以外的谐波；然后再通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压uz再送入电平检测器与比较电压UB进行比较；然后再通过驱动，作用于出口继电器J。

令Ua=Ub=Uc=UO加法器输出电压为UD正常运行状况下，UD=-UA+Ub+UC， UD=2UΦA相断线或两相断线状况下UD=UΦB、c相断线状况下UD√3UΦ所以在正常运行、单相断线和两相断线状况下，继电器动作，闭锁输出，不允许合接地刀闸。高压母线无电，继电器返回，闭锁解除，允许合接地刀闸。

4 技术条件

4 1环境基准条件

环境温度：20±2℃

相对湿度：45%-75%

大气压力：86-106Kpa

4 2正常使用条件

环境温度：-10℃-+50℃

环境相对湿度：不大于90%

大气压力：80-IIOKpa

储存和运输过程中的极限温度： 25℃-+70℃

4 3额定参数

额定交流电压：100／√3v

额定频率：50HZ

直流电源额定电压：220V;110V;48V

4 4特性参数

三相正序对称情况下的动作值：5v

返回系数：不小于0 9

动作时间和返回时间：不大于30mS

注：动作值也可根据用户要求设定。

4 5辅助供电电源电压允许波动范围：0 8-1. 15倍额定电压。

4 6*大功耗：

交流电压回路：在100/√3v下，不大于0 5VA.

直流回路：额定电压220VDC情况下，不大于6W。

4 7触点*大容量：

切断负载能力：直流250V以下，t=5ms，感性负载50w，阻性负载I50W;

交流250V以下，负载1200VA;

允许长期接通电流：5A。

4 8交流电压回路过载能力：1 2倍额定电压下可连续工作。

4 9绝缘电阻：符合能源部SD18987《静态继电器保护及安全自动装置通用技术条件》。

4 10绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压IOOOV，历时一分钟无击穿。

4 11抗干扰性能：符合国家GB616285《静态继电器及保护装置的电气干扰试验》标准。

4 12电气寿命：触点在额定负荷下为一万次。

4 13机械寿命：触点在空载状态下为三百万次。

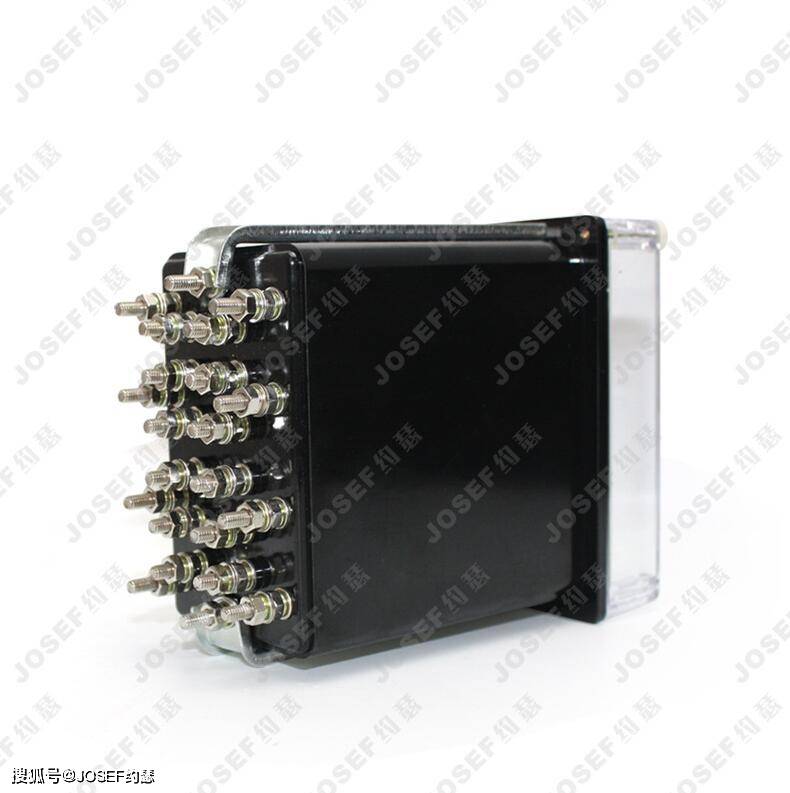

5 结构型式代号及相应背视端子接线

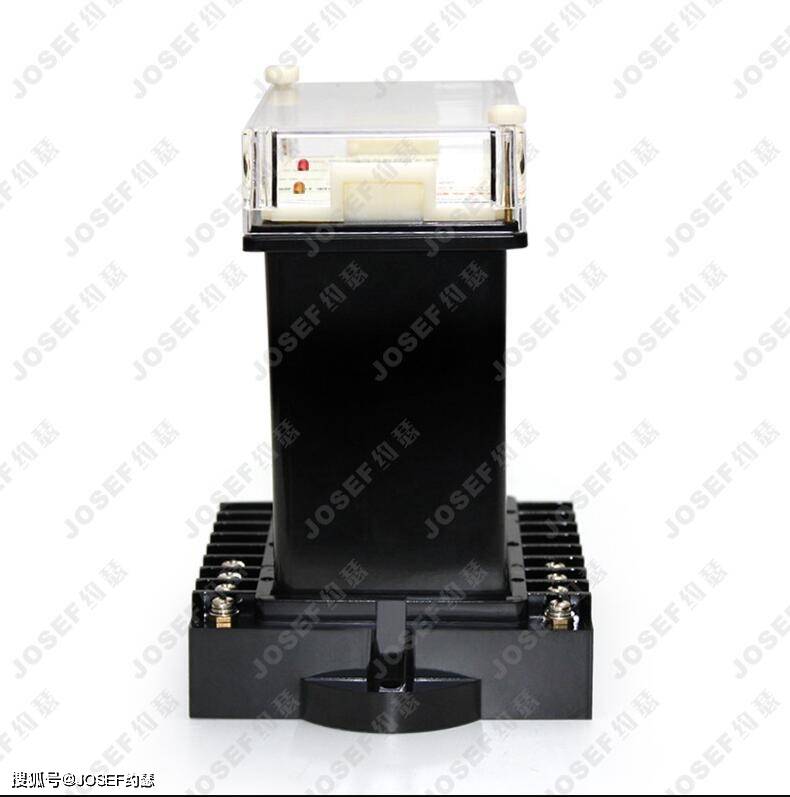

结构型式代号：AK-II，AQ-II (AK-II嵌入式加底座为AQ-11)，AP-II。外形尺寸、安装开孔尺寸参见结构图。

6 使用

6 1在使用继电器前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。

6 2接线应符合本产品第5条接线

6 3特性参数测试：

按下图接线，在正常使用条件下测试，特性参数应符合4 4条的规定。

a) 在三相正序对称情况下测动作值。

b) B相断线或者c相断线情况下的动作值应为4 4条的动作值的2/√3倍。

c) A相断线或任两相断线情况下的动作值应为4 4条动作值的2倍。

d) 动作时间和返回时间。

e) 功耗：交流功耗分相在交流额定电压100V／√3情况下测试

直流功耗在直流额定电压情况下测试

6 4拉合直流电源试验

断K2，拉合直流电源开关K1，继电器不应误动。

7 订货须知

订货时请写明继电器型号、规格、数量、结构型式代号、主要订货参数和特殊要求。

主要订货参数：直流电源额定电压、交流额定电压

CJ-1外壳:

订货需知：

8.1 产品型号、名称、辅助电压等级。

8.2 订货数量。

8.3 继电器配套: 如底座、插套等（ABB结构配件须另行订货）。

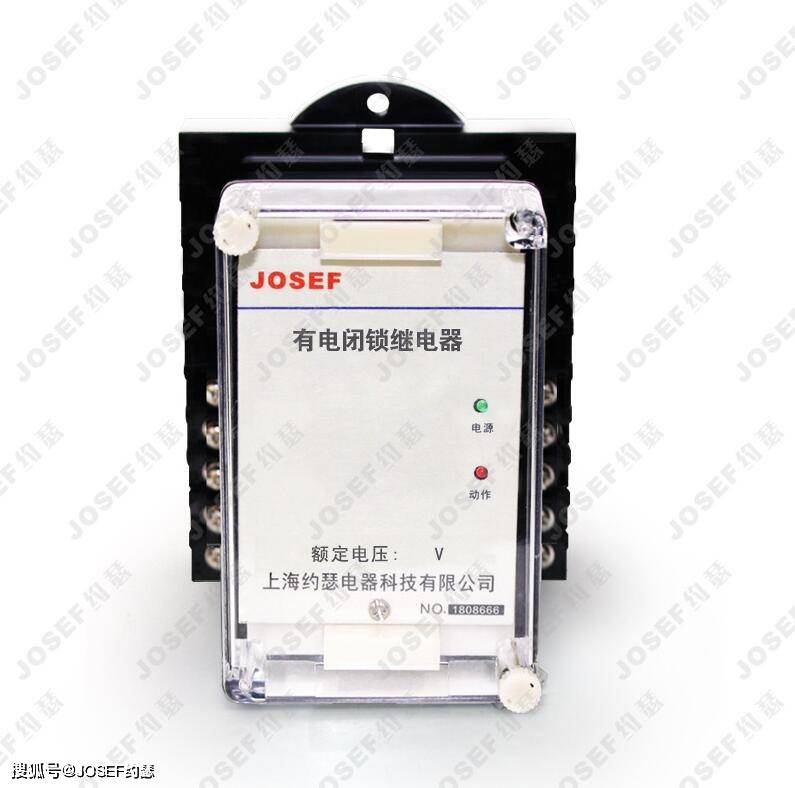

YDB-100有电闭锁继电器

YDB-100G有电闭锁继电器
