一、产品概述

1. 采用谐振软开关技术和碳化硅半导体器件，效率高，干扰小；

2. 采用模块化设计方案，电源部分可单独装卸，便于更换维护；

3. 输出电压从从 0V~满量程无级设置； 输出电流可以从 0A~满量程无级设置；

4. 具有过热、过压、欠压、过流保护等保护功能，安全可靠； 可根据负载和温度自动调整风机转速，延长风机寿命；

5. 短路时可持续输出限制电流而不损坏； 可通过机柜面板调节输出电压、电流，也可以通过RS485 远程调节输出电压、电流；

6. 交流输入具有漏电保护和防雷器；

二、技术参数 ：

项目DS60V800A输入输入制式三相三线+地线输入电压AC380V(-15%~+20%)输入频率40Hz~70Hz额定输入电流100A效率>93%输出输出电压可调范围0-60V输出电流可调范围0-800A额定输出功率48kW输出电压纹波(<1%+100mV)p-p输出电流纹波(<2%+1A)p-p输出电压精度1%输出电流精度0.8%电压分辨率1mV电流分辨率1A输出过压保护超过 1.1 倍安全与防护绝缘电阻（输入、输出对机壳、输入对输出）>5MW（500Vdc）绝缘强度输入、输出对机壳、输入对输出:(2830VDC 折算2000VAC)，漏电流<3.5mA， 1min 无飞弧、击穿现象漏电保护漏电自动跳闸(漏电流 3mA~300mA 可调)保护功能电网侧防雷D 级

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

内部保护过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护操作面板显示指示灯+4 位半电压/电流表电压分辨率：1mV电流分辨率:1A人机界面7 英寸触摸屏通讯RS485 9600bps MODBUS 通讯协议(带本地/远程控制选择);可选远程急停控制开关;电磁兼容传导、辐射骚扰EN55022 A 级噪声噪声<70dB（前面板离开 1m 处）工作环境温度-10~40℃湿度5%~95%海拔<3000 米防护等级IP21通风方式前进风后出风结构尺寸重量190kg尺寸600*1000*1300mm（W*D*H）颜色灰白(RAL7035)接线方式交流输入,通讯接口:前面板端子排接线直流输出：后面母排接线

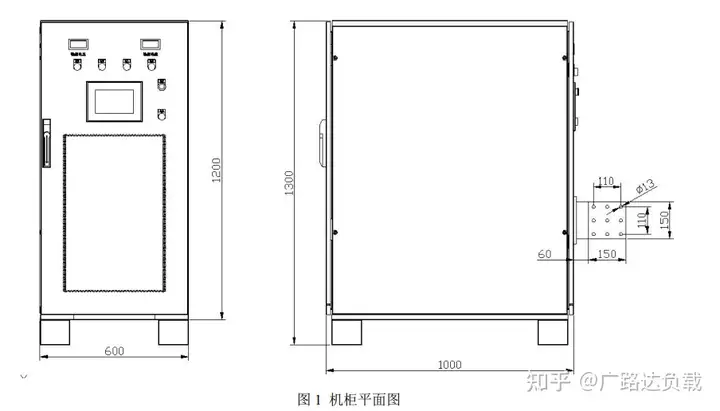

三、电源尺寸 电源系统尺寸 1000X600X1300(D*W*H)如下图所示(图1 机柜平面图)。

四、电源系统指示说明

一、指示灯 1）、

正常灯：常灭：电源系统有故障/有告警；闪烁：电源系统无故障和告警，且有模块处于待机状态；常亮：电源系统无故障和告警，且有模块处于启动或运行状态；

二、告警灯：

1. 常灭：电源系统既无故障也无告警；

2. 闪烁：告警指示，电源系统存在告警且无故障；

3. 常亮：故障指示，电源系统有故障；

三、输入灯： 系统有输入时亮，否则灭；

四、输出灯： 系统有输出时亮，输出电压越高，则指示灯亮度越高；

2.电源系统状态含义

一、系统故障

系统中有任意一个模块报输出过压、输出欠压、模块过热、控制故障、风扇故障、均流故障、IGBT 故障时；

系统人机界面通讯中断时；

系统所有模块全部通讯不上时；

二、系统告警

系统中有任意一个模块报输入过压、输入欠压时；系统中存在个别模块通讯中断时；

三、系统待机

系统无故障且无告警前提下，若所有模块处于待机未开机状态时，系统处于待机状态；

四、系统运行

系统无故障且无告警前提下，若有模块已进入开机运行状态时，系统处 5/7 于运行状态；

五、面板操作说明

紧急停机： 按下面板“紧急停机”按钮，系统立即停机，所有模块均没有输出。需进行复位操作，系统才能再次开机。

2. 急停复位 系统欲解除急停锁定进行复位，则需将急停按钮旋起，并且持续按下急停复位按钮超过 3S 以上，系统才能复位。 复位后，操作人机界面进行参数设置，并按“开机”按钮，可使系统重新开机。

六、人机界面操作说明

直流电源输出电压/电流支持 0~额定值 无级可调。通过在人机界面上进行参数设置即可完成对输出的调节。此外，直流电源还支持编程模式，可实现电源输出智能灵活动态调节，构造动态曲线，功能新颖，满足各种需求。

人机界面主要包括以下几个页面：主页面，模块信息页面，编程模式页面，报警记录页面。

主页面说明

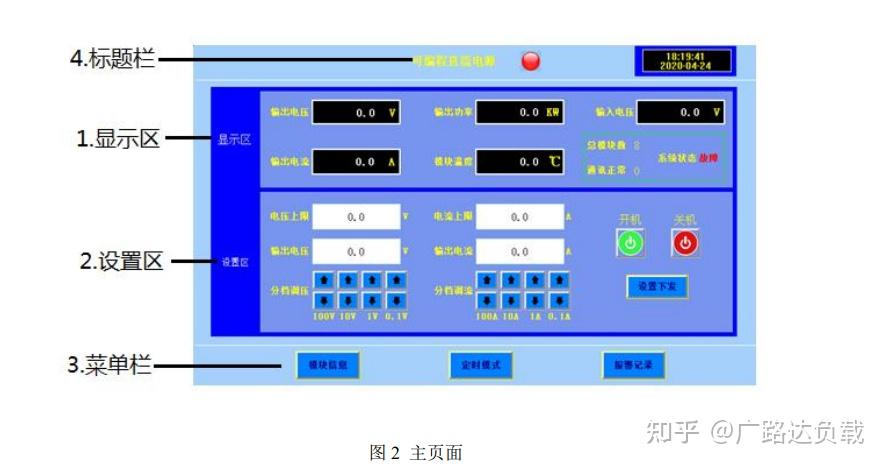

主页面主要由以下 4 部分构成，如下所示（图 2 主页面）：

1) 显示区：实时显示系统输入、输出模拟量信息。

2) 设置区：电压、电流参数设置；参数设置下发及开机/关机控制按钮。

3) 菜单栏：模块信息页、定时模式页、报警记录页进入按钮。

4) 标题栏：显示系统型号、告警提示、系统时间。

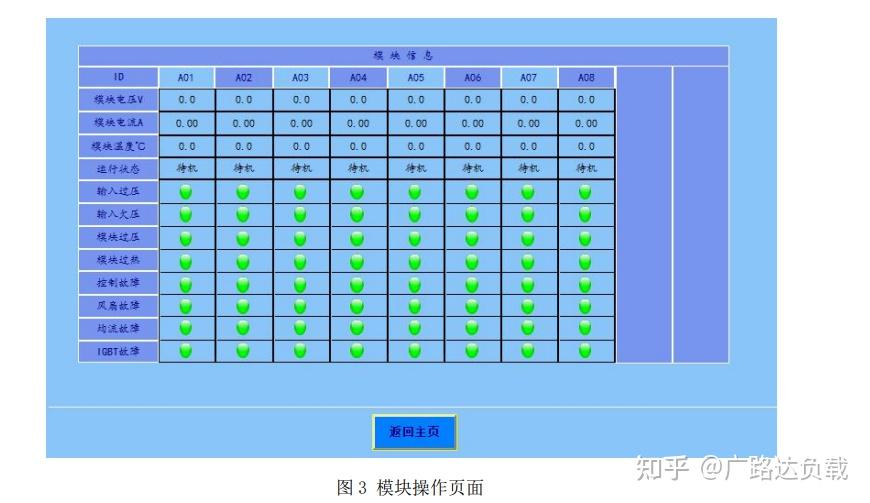

2. 模块信息页面 点击主页面菜单栏“模块信息”按钮，进入模块信息页。该页实时显示各个并机模块的运行状态和各告警信息（有告警：红色；无告警：绿色）。如图所示（图 3 模块操作页面）：

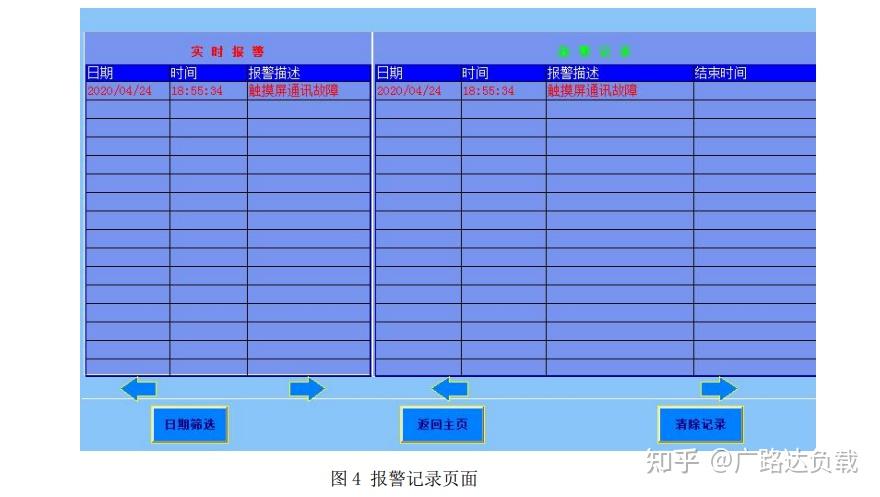

3. 故障操作页面 点击主页面菜单栏“报警记录”按钮，进入报警记录页。该页面内有实时显示故障信息以及历史故障信息。如图所示（图4 报警记录页面）：

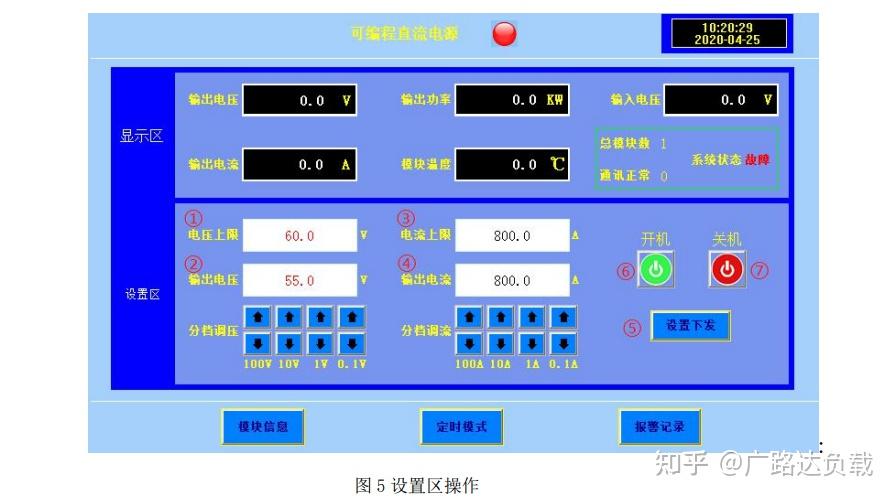

七、电源系统使用操作说明 设置区内有 7 部分组成，如下图所示（图 5 设置区操作）：

设置区组成部分：①电压上限，②输出电压，③电流上限，④输出电流，⑤设置下发，⑥开机，⑦关机；

如图 5 所示电压上限和输出电压值设定完成后输入框内字体显示红色代表设定值没有下发至电源系统，需点击⑤设置下发，参数下发完成后输入框内字体颜色变为黑色，然后点击开机键系统即可开机；

分档调压可以快捷的调节输出电压参数，调节输出电压参数完成后，需点击⑤设置下发；

分档调流可以快捷的调节输出电流参数，调节输出电流参数完成后，需点击⑤设置下发；
