IGBT 作为一种新型电力电子器件，是国际上公认的电力电子技术第三次革命最具代表性的产品，是工业控制及自动化领域的核心元器件，其作用类似于人类的心脏，能够根据工业装置中的信号指令来调节电路中的电压、电流、频率、相位等，以实现精准调控的目的。因此，IGBT被称为电力电子行业里的“CPU”，广泛应用于电机节能、轨道交通、智能电网、航空航天、家用电器、汽车电子、新能源发电、新能源汽车等领域。

影响IGBT模块可靠性和稳定性因素众多，包括芯片位置的确定、不同材料的热膨胀系数及其持性、回流炉回流曲线及其他参数的设置等，要能大批量地生产出可靠性、稳定性高的IGBT模块，需要经过长期研发试验和经验积累，才能了解器件和材料特性，掌握生产工艺、找到较为合适的方案。

APPLICATION CASE功率半导体IGBT老化测试应用

测试要求

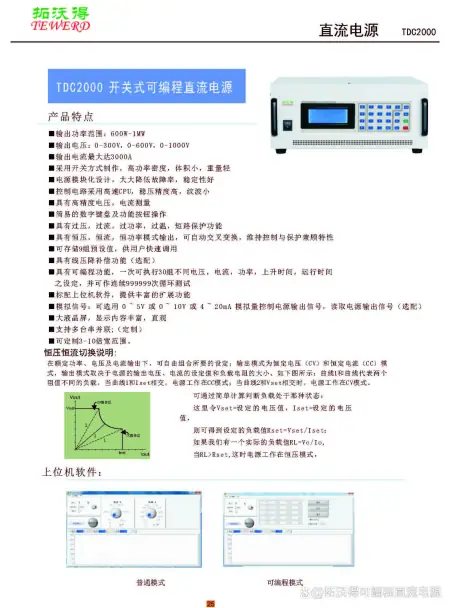

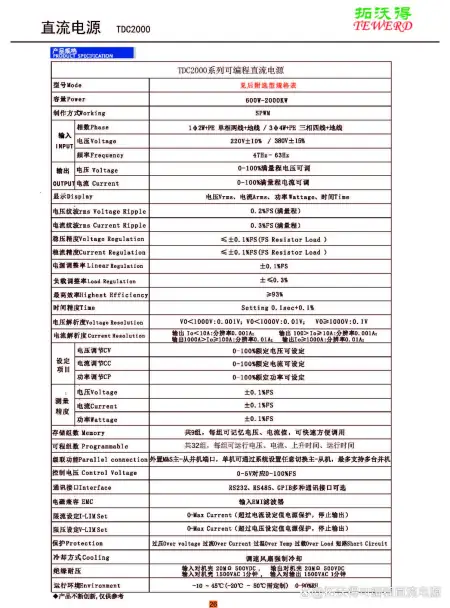

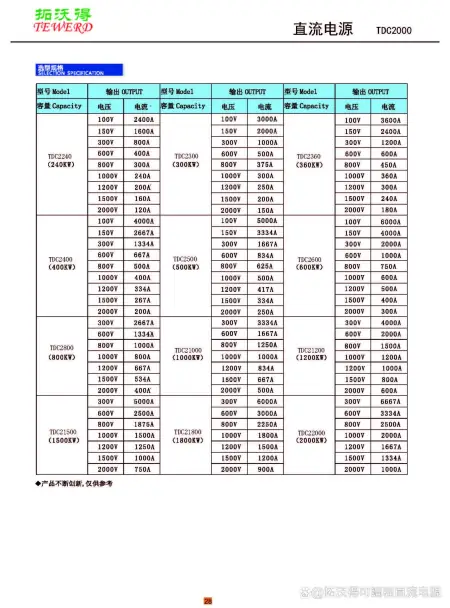

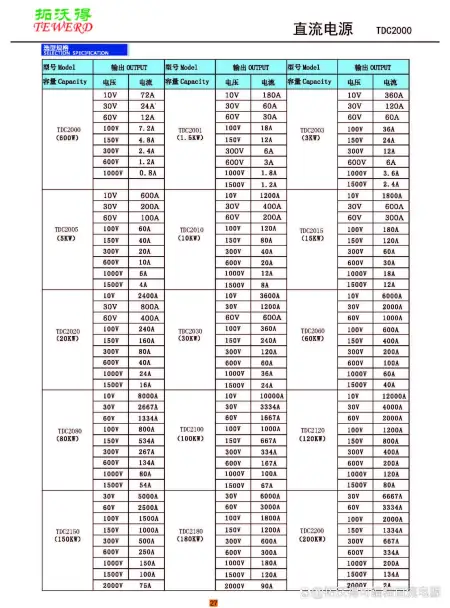

IGBT可按照电压等级划分，通常有300V、600V、900V、1200V等，其中，电动车用 IGBT 模块常用的典型型号为650V、550A 的模块，测试项目主要包括额定值测试、特性测试、耐久性及可靠性测试等。以拓沃得某客户为例，客户要求高压600V、1000V左右电压恒压给igbt动静态测试提供稳定的电压输出。电源要能够并机或者串联。根据客户需求推荐2台规格：TDC2001，电压0-1000V，电流0-1A。

IGBT测试特性

动态特性：IGBT的动态特性主要是指开通过程和关断过程，使得IGBT 反复处于导通态，测试其开通和关断过程中的延迟时间，上升时间，下降时间等。静态特性：IGBT的静态特性主要是指伏安特性、转移特性，一般需给予一个长时间的稳定电环境，最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。测试过程电源工作状态：CV状态工作通过电源持续给设备进行施加反偏电压、常用500V、1000V及以上高压、电流在100mA以内。通过给多组产品进行老化实验。
