1. 产品介绍

1.1产品概述

HDL806噪声传感器是一款高精度的声音计量仪器，量程高达30dB~130dB，满足日常测量需求，广泛应用于家庭、办公、车间、汽车测量、工业测量等各种领域。

1.2 功能特点

本产品采用高灵敏度的电容式麦克风，信号稳定，精度高。具有测量范围宽、线形度好、使用方便、便于安装等特点，可同时适用于三线制和四线制安装。

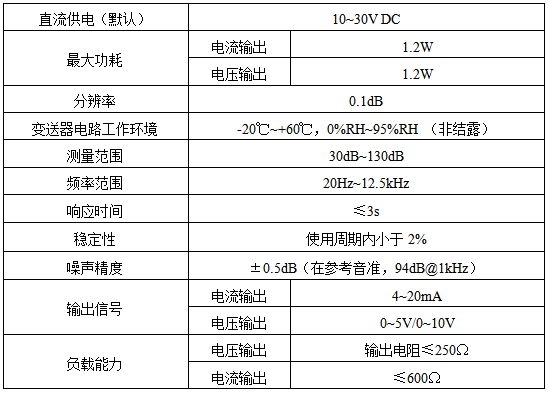

1.3 主要技术指标

2. 产品选型HDL806

3. 设备安装说明

3.1 设备安装前检查

设备清单：

■变送器设备1台

■安装螺丝2个（百叶箱）/自攻螺丝2个、膨胀塞2个（王字壳）

■合格证、保修卡、售后服务卡等

3.2 接线

3.2.1: 电源接线

宽电压10~30V直流电源输入。针对0-10V输出型设备只能用24V供电。

3.2.2: 输出接口接线

同时适应三线制与四线制。

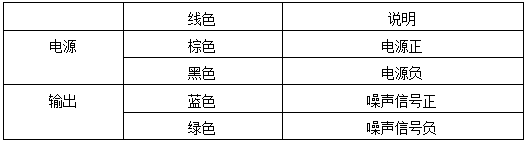

3.2.3: 电气接线

3.3接线方式举例

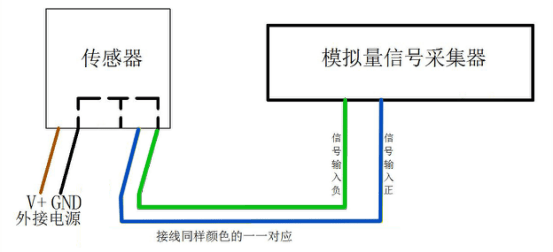

四线制接法示意图

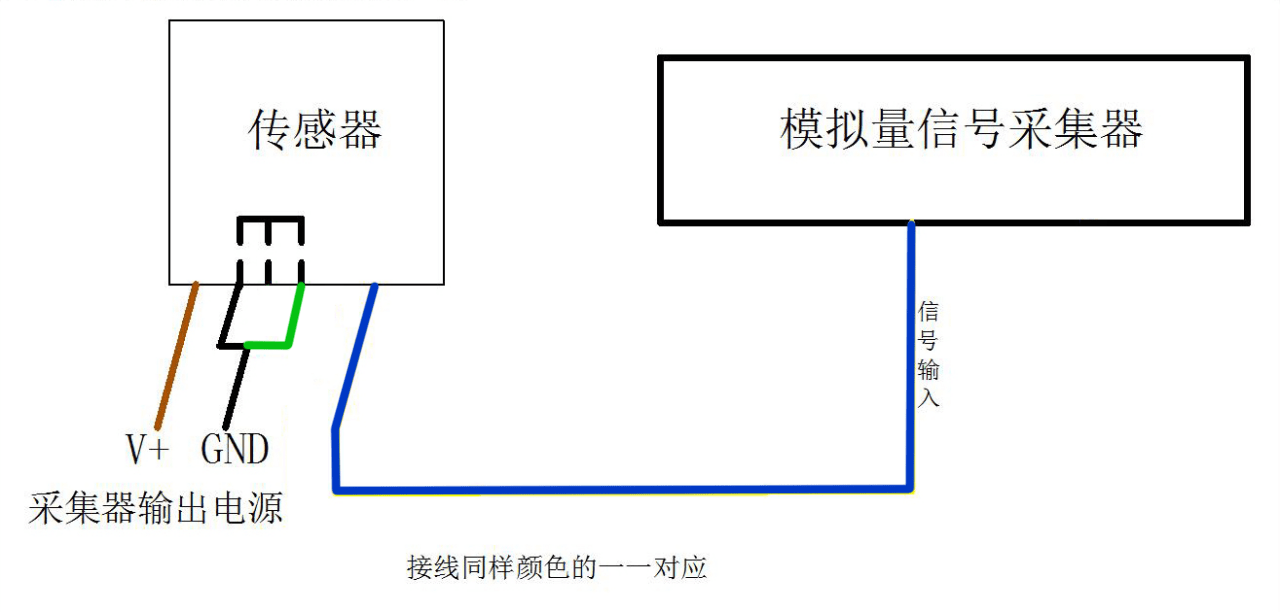

三线制接法示意图

3.4注意事项

1.用户不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏。

2.尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等，安装、拆卸变送器时必须先断开电源，禁变送器内有水进入可导致不可逆转变化。

3.防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用、严防冷热冲击

4. 计算方法

4.1电流型输出信号转换计算

量程30dB~120dB，4~20mA输出，当输出信号12mA时，计算当前噪声。噪声量程的跨度为90dB，用16mA电流信号来表达，90dB/16mA=5.625dB/mA，即电流变化1mA噪声变化5.625dB，那么可以计算测量值测量值12mA-4mA=8mA。8mA*5.625dB/mA=45dB，则当前的噪声为30+45=75dB。

4.2电压型输出信号转换计算

量程30dB~120dB，以0-10V输出为例，当输出信号为5V时，计算当前噪声。噪声量程的跨度为90dB，用10V电压信号来表达，90dB/10V=9dB/V，即电压每变化1V对应噪声变化 9dB。测量值 5V-0V=5V，5V*9dB/V=45dB。则当前的噪声为30+45=75dB。

5. 常见问题及解决办法

故障现象：无输出或输出错误

可能的原因：

1)量程对应错误导致PLC计算错误，量程请查阅第一部分的技术指标。

2)接线方式不对或者接线顺序错误。

3)供电电压不对（针对0-10V型均为24V供电）。

4)变送器与采集器之间距离过长，造成信号紊乱。

5) PLC采集口损坏。
