原标题：使用艾德克斯可编程直流电源测试负电压供电

说起可编程直流电源相信大家都不陌生，可编程直流电源被广泛的应用于各个行业：军工研究所，光伏微电网，汽车电子，激光器，动力电池等等。目前ITECH 最新IT6000系列源载回馈式一体机，电压最高可达2250V，功率可达1152kW，为业界最高。

多数应用中，无论是模拟光伏 IV 曲线输出，还是汽车电子扰动波形等复杂功能，都以正电压输出为主，但其实负电压供电也是非常常见的应用，本文就直流电源如何实现负电压输出，及更复杂的正负电压连续切换供电的应用提供参考方案。

案例 1：正负反接到 DUT 两端实现负电压

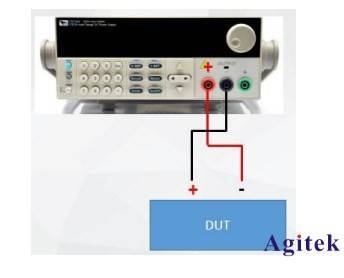

通过正负极反接，实现负电压供电是最直接的方式。如下图，直流电源正电压输出60V，将电源输出正极接DUT负极，电源输出负极接DUT正极，则变为-60V 供电到DUT两端。

案例 2：共地的正负两路供电

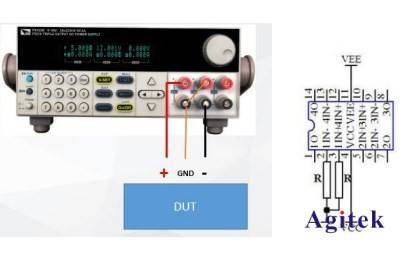

有一些待测物是两路输入，一路为正一路为负，且两路输入共地。则可采用以下接法，比如IT6322B产品经常用于双电源运算放大器的供电。

案例 3：连续切换式正负供电

下图是正负供电切换的示例图。先为+20V供电，然后-20V供电，连续切换频率为 1Hz。若采用交流电源供电，交流电源的一般为 45Hz~500Hz 或者10Hz起，无法满足1Hz需求， 而直流电源更适用于低频段的波形模拟。但若采用案例1 中的正负极反接方式，无法实现波形的连续切换;若通过MOS管实现正负供电的自动切换，用户还需为此开发一套外围的硬件和控制电路，都不是最佳方案。

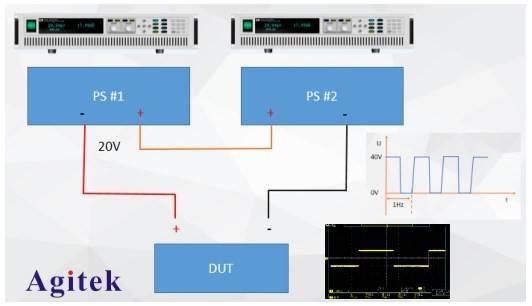

推荐方案：通过两台电源，两端正极和正极连接，两端的负极分别接DUT的正极和负极。其中#1输出恒定的20V，#2电源通过list编辑0V和40V的1Hz的电压波形。当#2处于0V level时，则加载在DUT两端的电压为-20V;当#2输出40V时，则加载在DUT两端的电压为+20V，并实现连续的正负电压切换。 一台作为主输出时，另外一台相当于载，允许电流的倒灌，而普通电源不允许电流倒灌，因此以下方案需双向(source-sink)电源才可满足。目前ITECH的双向直流电源有IT6500C和IT6000C系列。

负电压的应用非常广泛：电解电镀行业，变压器，芯片供电及特殊海上能源收集器(用 到案例 3)等ITECH的高性能系列直流可编程电源，功能丰富，应用领域，轻松覆盖常规及各类严苛和特殊的测试应用。
