48V直流通信电源，设计选型时需要注意整流模块和电池容量的选择，以满足供电能力和备用时长。由于48V的系统电压低，大功率配电时电流较大，需要特别注意配电距离较长时的电压降。

一、整流模块容量

整流模块容量由三部分组成：

1、正常工作时为负载持续提供直流电源；

2、为电池提供浮充的电源；

3、为提高可靠性的备用模块

【每10个模块，备用1各个模块】

二、电池容量及选型

1、电池的截止电压通常不小于1.8V

因48V直流电源的电压范围为：-40~-57V;

截止电压：1.8V/ cell，24节每组的系统截止电压为43.2V;

才能给配电系统预留足够的电压降空间，即43.2-40=3.2V。

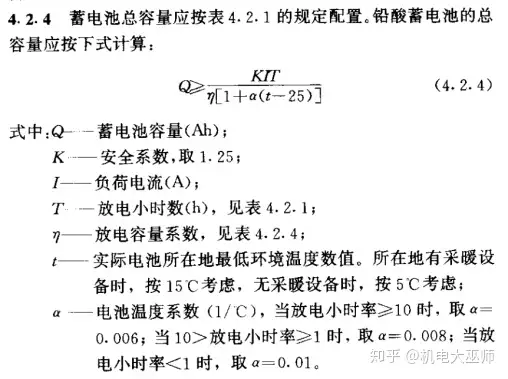

2、电池容量与环境温度相关，电池容量随温度降低而降低，随温度升高而降低寿命。

通常将环境温度限制在15~25度。计算时需要根据环境温度进行参数调整。

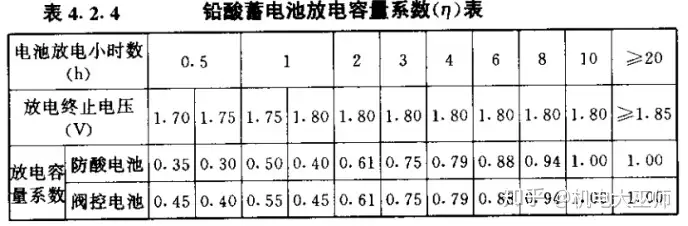

3、需要根据电池的备用时间和电池截止电压调整电池的容量计算系数。

4、为提高系统的可靠性，电池组通常设计为不小于2组，不大于4组。

可在一组故障的情况下由剩余电池组继续提供备用电源。

三、电压降控制

前文所述：当采用24节电池一组，每节电池截止电压为1.8V时，系统电压降最大允许为3.2V。

为满足电压降要求，电缆截面积需同时满足载流量要求和电压降要求，并取较大值。

配电系统压降主要由以下5个部分组成：

直流屏电压降：0.5V【产品标准最大允许电压降】

列头柜电压降：0.2V【产品标准最大允许电压降】

电池电缆压降：?

【特别注意：电池电缆的电流以截止电压时的电流值最大，应以截止电压时的电流值进行压降复核】

直流柜配电电缆压降：？

列头柜配电电缆压降：？

根据电压降的电缆选型：

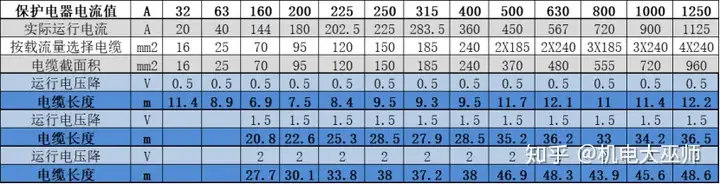

下表为根据载流量选取电缆截面，在一定电压降目标值下的最大配电长度：

根据上表可见，在不增大电缆截面的情况下：

电压降0.5V的配电距离在10m左右；

电压降1.5V的配电距离在20~36m；

电压降2.0V的配电距离在30~48m。

在配电距离较短时，可按电缆截面积满足载流量要求即可；当配电距离大于上表距离时，需要按电压降的要求进行电缆截面积的核算，加大电缆截面积。
