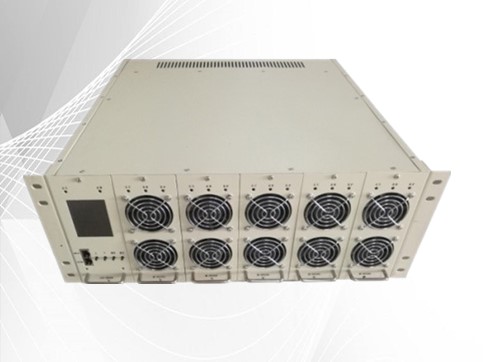

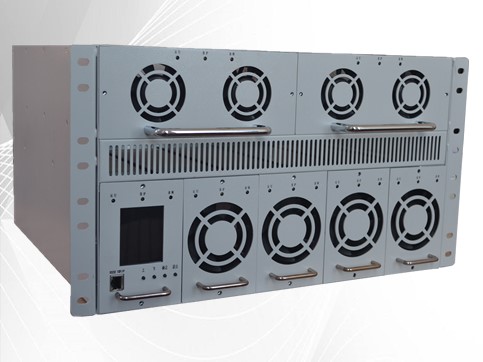

第一章：局端机

1、产品简介

目前，中国高速公路的路防系统向着全路程发展，以确保高速公路高速、安全、舒适、经济地运营。全路监控的特点是监控点多、传输距离远、存在就地取电困难。在全程监控中，由于传输线路远，视频监控、违法抓拍、广播等系统仪器的供电成为一大难题，目前普遍采用的是通过高速公路变电所的交流电源铺设的电力电缆为远距离设备供电的形式。
由于使用交流电源铺设电力电缆建设和维护成本高、传输距离近、市电无法取电的地方无法建设，市电电压低（380Vac）损耗大等缺点。
本方案使用高压远程供电（最大800V）系统，有如下优势：
l 最高800V高压远距离传输0～20Km；（是其它供电方式不可比拟的）
l 投资成本低；
l 施工建设周期短；
l 对传输线路有开路、断路、漏电等保护功能，传输线路使用寿命更长久；
l 对传输线路故障点（开路点、短路点、漏电点）有检测功能，减轻售后维修工作量；
l 对地悬浮电压输出更安全，对地电压小于36V；
l 避免了常规取电建设中与电网、取电单位及业主的勾通协调等工作；
交通部交公路发【2007】358号《公路工程基本建设项目设计文件编制办法》
2、 局端设备的电气参数

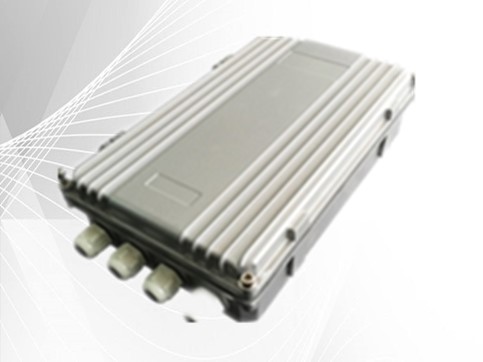

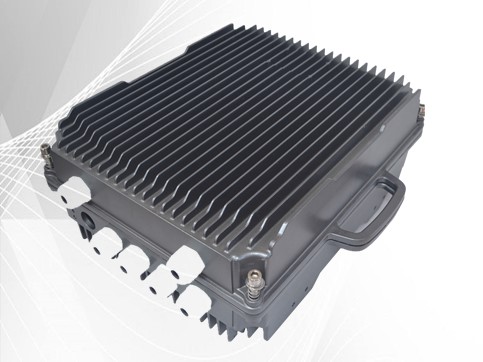

第二章：远端机

1  功能说明

1) 范围电压输入、隔离变换、高压转换成交流220V，实现500W—100KW的输出功率，多路输出端口，可给多个设备供电；
2) 输入过压保护，保护方式：当输入过压（高于800V±10V）设备关闭输出，当输入电压恢复正常后，设备自动恢复工作；
3) 具有输出短路保护，保护方式：当输出端短接出现过大电流（可根据需求设定）设备关闭输出，当输出回路恢复正常后，自动恢复工作；
4) 具有输出限流保护，保护方式：当输出电流大于设定值（可按功率需求设定）设备降低输出电压直到输出电流减小至设定值，输出电流恢复正常后，设备后自动恢复正常工作；
5) 输出过压保护，保护方式：当输出电压大于设定值（可按需求设定）设备关闭输出，当输出恢复正常后，设备后自动恢复正常工作；
6) 过温保护，保护方式：设备温度大于设定值（可按需求调节）设备关闭，设备温度恢复正常，设备恢复工作；
7) 输入端口防雷（设计等级≥40KA）


2  远端设备电气参数
