原标题：110千伏及以上高压电缆振荡波试验检测步骤介绍

振荡波局放放电检测原理为，将被试电缆芯的一端接高压直流源的高压输出端，另一端悬空，电缆屏蔽层接地。进行测试时，高压直流电源通过一个电感对被测电缆充电，高压电子开关并联在高压直流电源两端，从0V开始逐渐升压，当所加电压达到预设值时闭合高压电子开关，同时，直流源退出整个回路，被测电缆和电感形成LC阻尼震荡回路，产生震荡波电压，并以此震荡波电压信号来激发出电缆绝缘缺陷处的局部放电。测量回路分为两种，一路为阻容分压器，用来测量震荡波电压信号；另一路为局部放电耦合单元，局部放电信号经放大器、滤波器放大、滤波后传给信号采集卡，信号采集卡与计算机通过信号电缆连接，测试人员再通过计算机进行数据采集与分析。

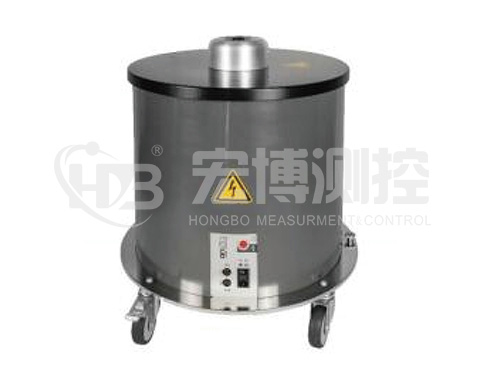

电缆振荡波局部放电检测仪的关键参数包括输出电压、充放电电流及波形匹配算法等，对10千伏及以上的电缆检测，振荡波局部放电检测仪的输出电压要高于28千伏，充电电流要大于6mA；对于110千伏及以上的电缆检测，其输出电压要高于190千伏，充电电流要大于20mA。110千伏及以上高压电缆振荡波试验的检测步骤如下：

1. 对被测电缆线路停电、验电、接地；

2. 断开电缆与其他设备的连接，包括电缆终端上的连接端子及PT、避雷器等附件，露出电缆终端出线导杆及安装振荡波检测装置的高压连接套件；

3. 对端电缆终端若为GIS终端，短接终端与GIS仓之间的护层保护器，并联系变电专业人员短接GIS仓带电显示器、拆除线路PT。

4. 保持电缆两侧终端金属屏蔽接地。拆除两侧终端外的全线交叉互联箱、直接接地箱、保护接地箱开箱，将屏蔽相序变为A-A、B-B、C-C，即保证电缆屏蔽同相的连接，并保持三相屏蔽间的绝缘；将接地箱接地板拆除。

5. 拉开电缆线路两侧接地刀闸；

6. 检测装置接线并检查无误，确保满足高压对地安全距离；

7. 使用时域脉冲反射仪测量电缆全长以及中间接头位置，并做好记录；

8. 再次检查检测装置接线，确保无误后，启动震荡波局放测试仪，输入被测电缆的基本信息；

9. 电缆线路局部放电校准。设定交联聚乙烯电缆波速160-172m/xs，油纸绝缘电缆波速154-166m/gs，从最高校准值开始，从100nC到100pC进行校准；

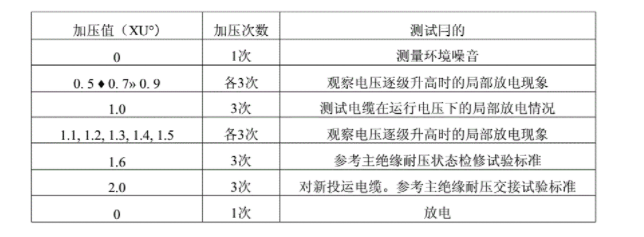

10. 电缆线路局部放电测试，分别对三相按照顺序进行逐级加压测试并保存数据，做好测量数据记录工作，出具检测报告。
