电容性负载驱动：压电器件（电压/电流放大器）

压电陶瓷晶片是一种结构简单且轻巧的电学器件，当电压作用于压电陶瓷时，就会随电压和频率的变化产生机械变形；另一方面，当振动压电陶瓷时，则会产生相应电荷。压电陶瓷晶片适合机械形变、振动、次声波、声波和超声波和次声波的产生和检测，具有灵敏度高，无磁场散播外溢，不用铜线和磁铁，成本低耗电少，便于大量生产等优点而获得了广泛应用。常见的压电器件包括：压电陶瓷片、压电传感器、压电换能器等。

当压电器件用于产生形变、振动、次声波、声波和超声波时，需要相应频率的电信号驱动。压电器件是典型的容性负载器件，随驱动电信号频率的升高呈现低阻抗特性，因而对驱动源提出了更高的要求。例如：如果高频率压电器件的电容是3.3uF，所要求的驱动峰值电压为20V，频率为10kHz，根据欧姆定律计算，所需的峰值驱动电流是4.14A。

依据前述原理，我们可以选择相应的波形功率放大器，配合波形发生器，完成压电器件的驱动。直接驱动配置如下图：

直接驱动配置

如果驱动需要更大电流，我们可以通过并联的方式扩展测试应用。

并联扩展波形功率放大器的应用

某些压电器件需要更高偏置电压才能驱动，这时我们可以考虑串联一个直流电源的方式来实现。一般而言，独立直流电源内部都并联了一个大电容，不过为了安全起见，我们还是建议增加一个大电容旁路。

串联独立直流电源增加偏压

具体实例：

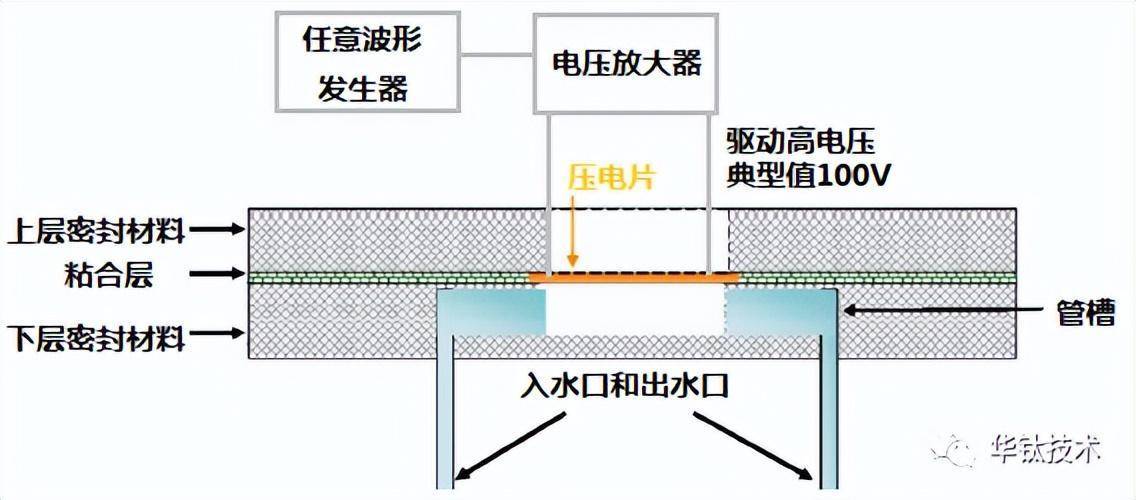

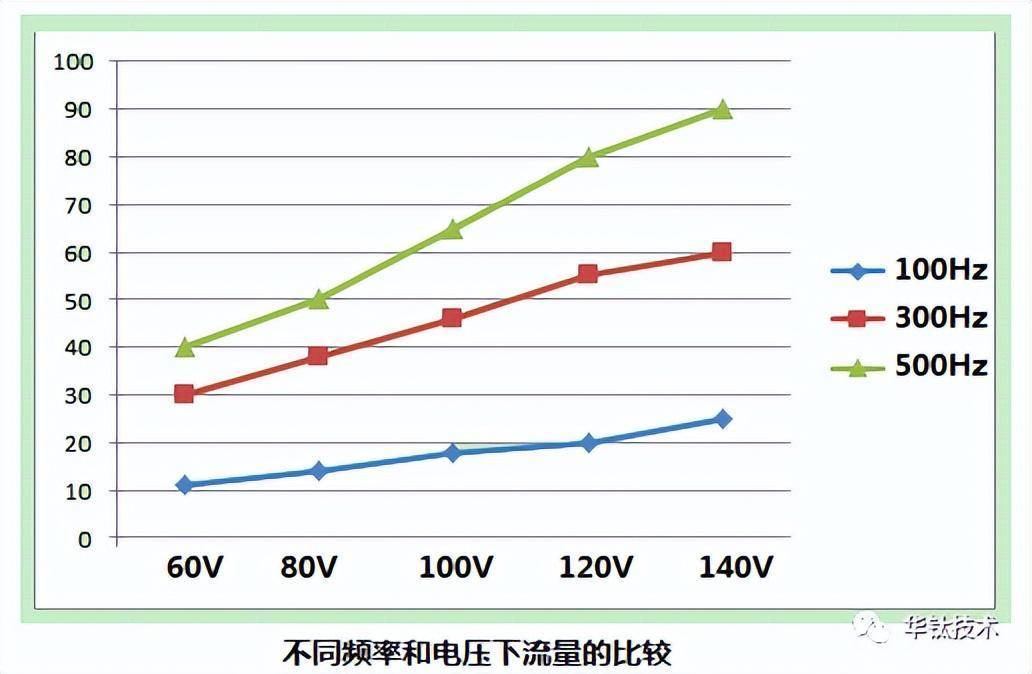

使用压电元件进行微流量控制的原理是利用压电片的逆电压效应（即对压电片施加一定的驱动电压，可以造成压电片的形变），产生周期性的精确形变，进而精确的控制液体的微流量。通过实验发现，当驱动频率在100‐500Hz时，压电片达到最佳形变量；而通过改变驱动电压的幅度可以控制液体的微流量。下图是微流量控制系统的原理框图，该系统中使用2340型波形功率放大器。
