简介

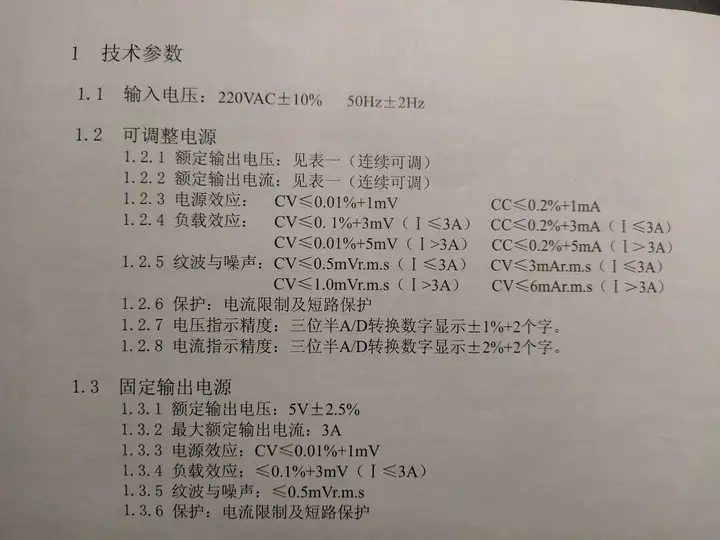

这台双路电源双路可调 0-30V / 0-3A ，另有一路固定 5V/3A 输出，两路可调输出可以通过选择开关，在机器内部自动连接成串并联模式。串连模式0-60V/3A，并联模式0-630V/6A。串联模式下可构成正负电源输出。是挺好用的一台实验室电源。标称的指标很不错。

大概买了10年，几年前不知道什么原因坏掉了，5伏输出正常，显示部分正常，但是双路输出失控，左边从输出无法独立调整，右边主输出电流旋钮旋到零，输出电压全为0；右电流旋钮非零状态输出电压马上到50V。

初步检查

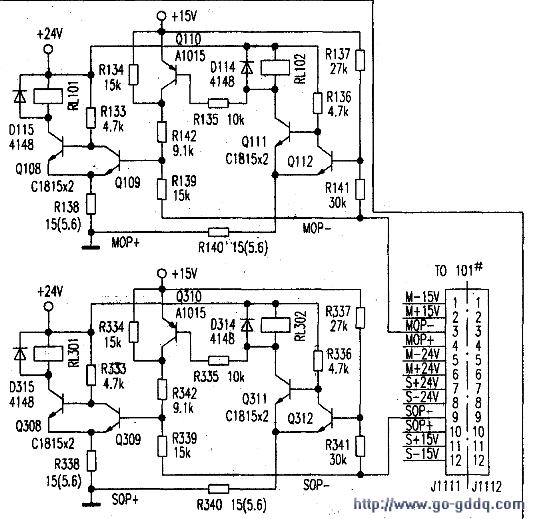

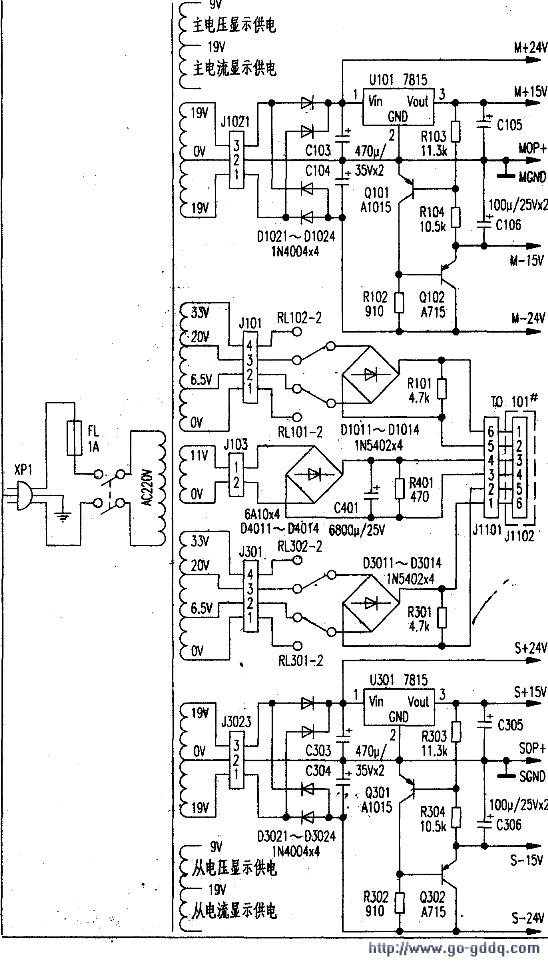

网上找到两份电路图，虽然不全，但比什么都没有强多了。两张图合起来是电源板王总原理图。

经过检查，电源板的电压调整继电器动作正常。各路电压输出也正常。

故障维修

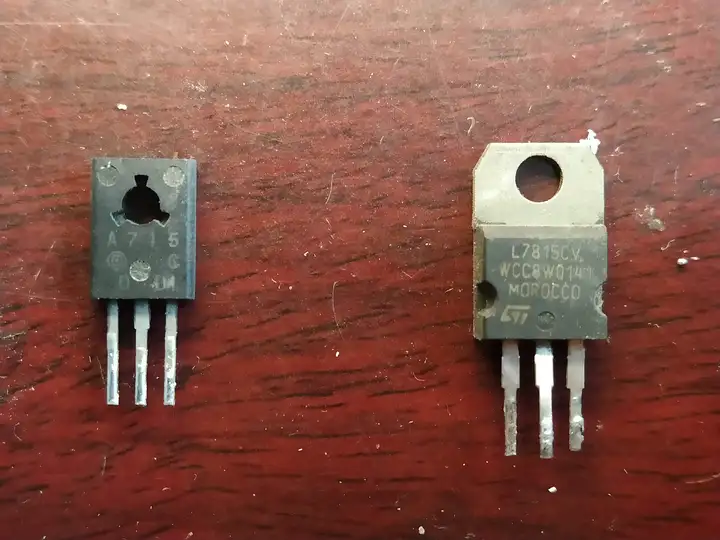

测试输出电压的时候不慎短路，把U301和Q302烧坏了，替换修复。

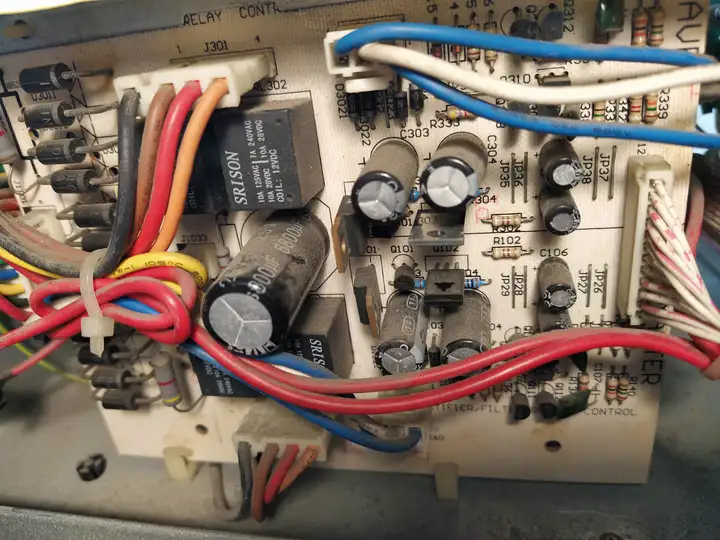

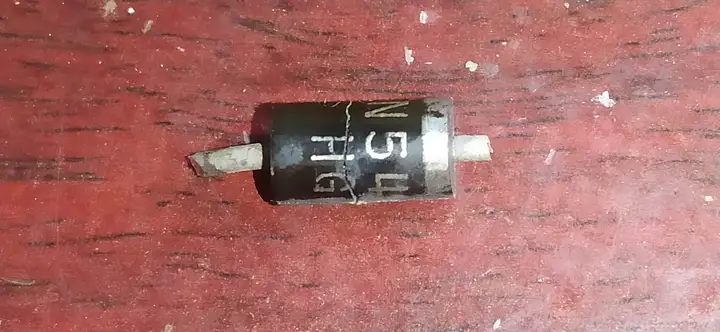

检查输出端子板，串并联继电器没有动作。发现二极管D311外壳爆裂，已经短路，型号是1N5402

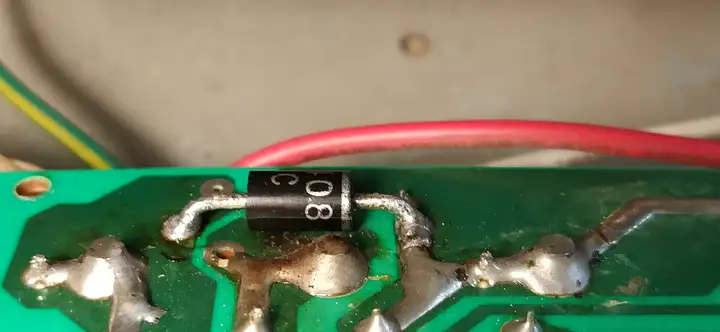

用1N5408替换掉。

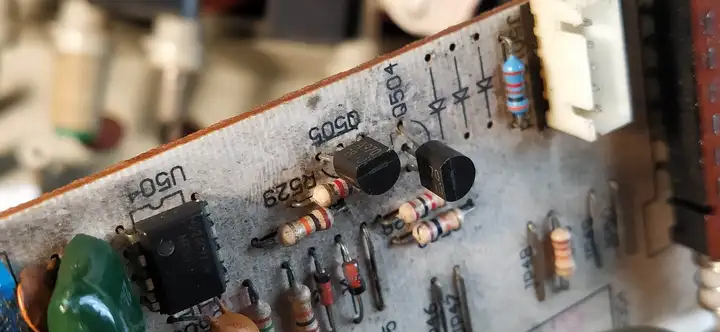

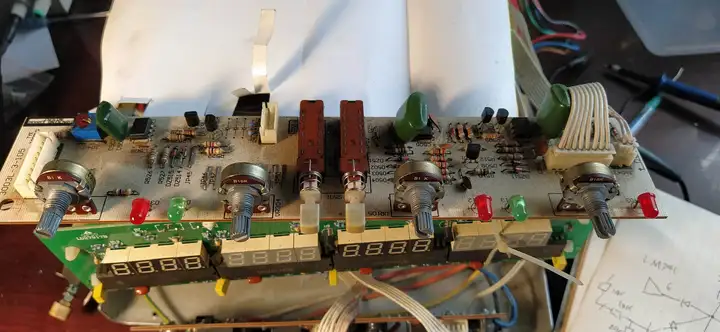

串并联继电器依然没有动作，溯源查找，发现是电压调节板上的继电器驱动三极管 Q504和Q505击穿短路。

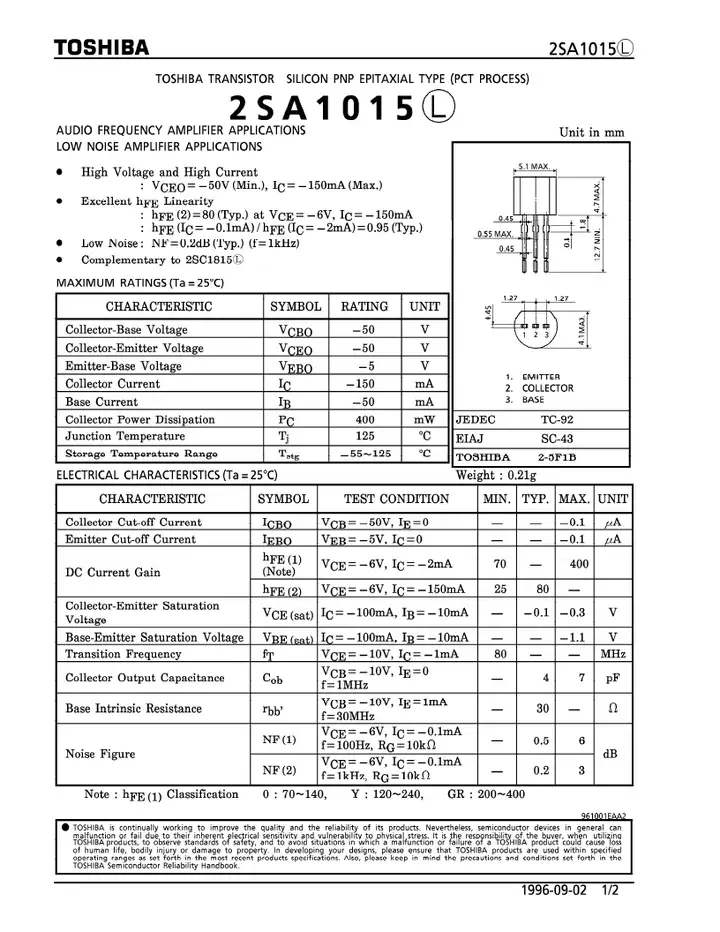

原来的型号是2SA1015。

用2SA970替换后继电器动作恢复正常。

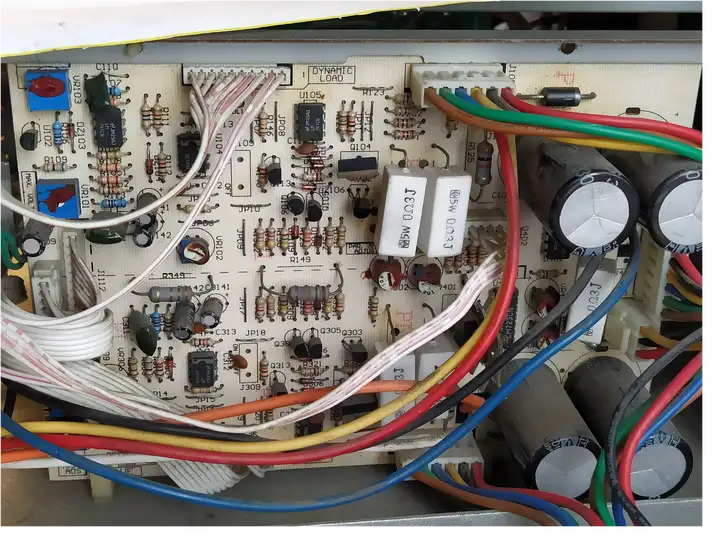

主输出加20欧负载，电压可随电流线性变化，但最大只能输出1A左右电流，而且电压调节失效。同时右侧调整板 R149电阻异常发热。

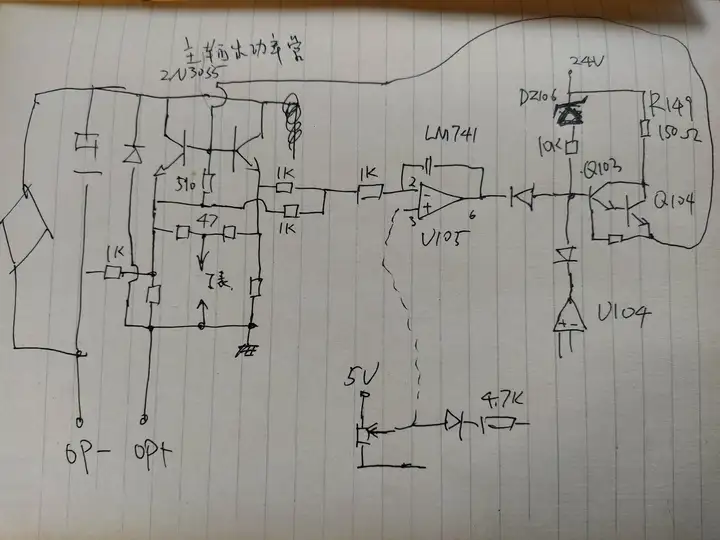

由于这部分没有电路图，只好根据实物描出原理图，查找故障。从原理图上看，最有可能是输出级功率管放大倍数不足，经过计算只有15左右。调换主从通道的输出功率管，主通道的电流输出能达到3A。功率管衰而不坏，这个情况第一次见。

功率管替换后依然电压失控。继续往前查找原因。 Q103的基极一共受三路输入的控制。第1路是一个开关状态的三极管，延伸到电压调节板上的串并联控制电路上，作用应该是在转换串并联的时候暂时关闭输出，经查3G款没问题，开关电路一般不出问题，就没有瞄下去。

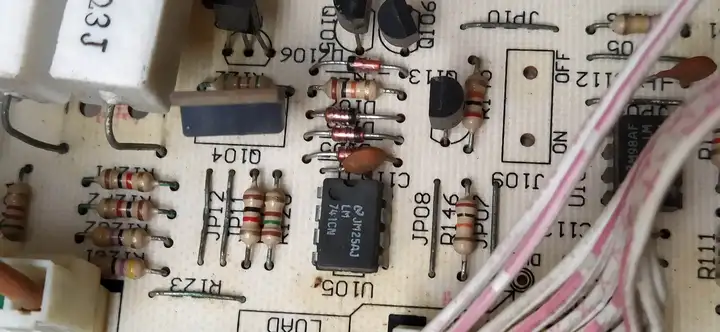

第2路是 LM741单运放U106是负责恒流控制的，经检查工作正常。

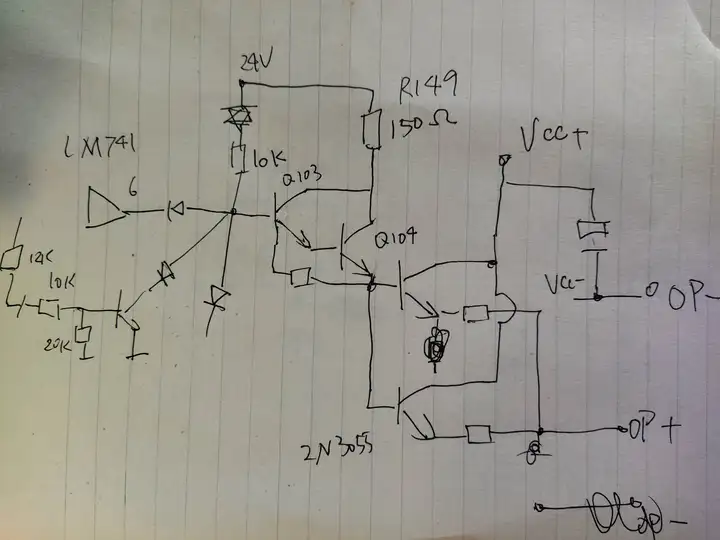

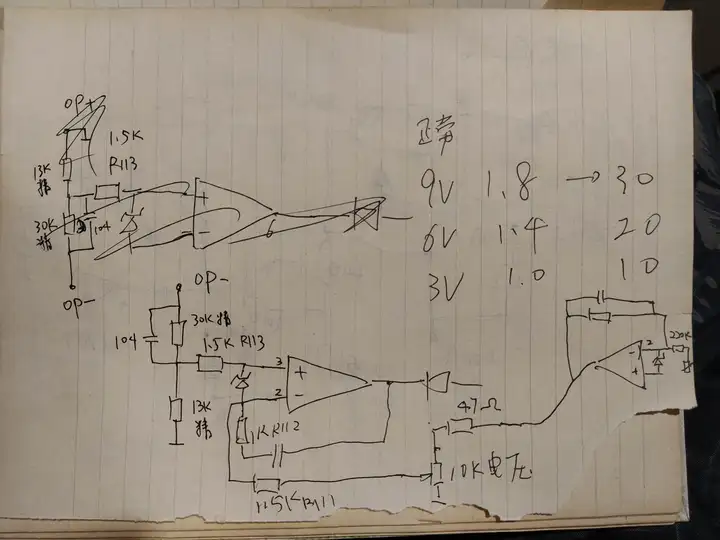

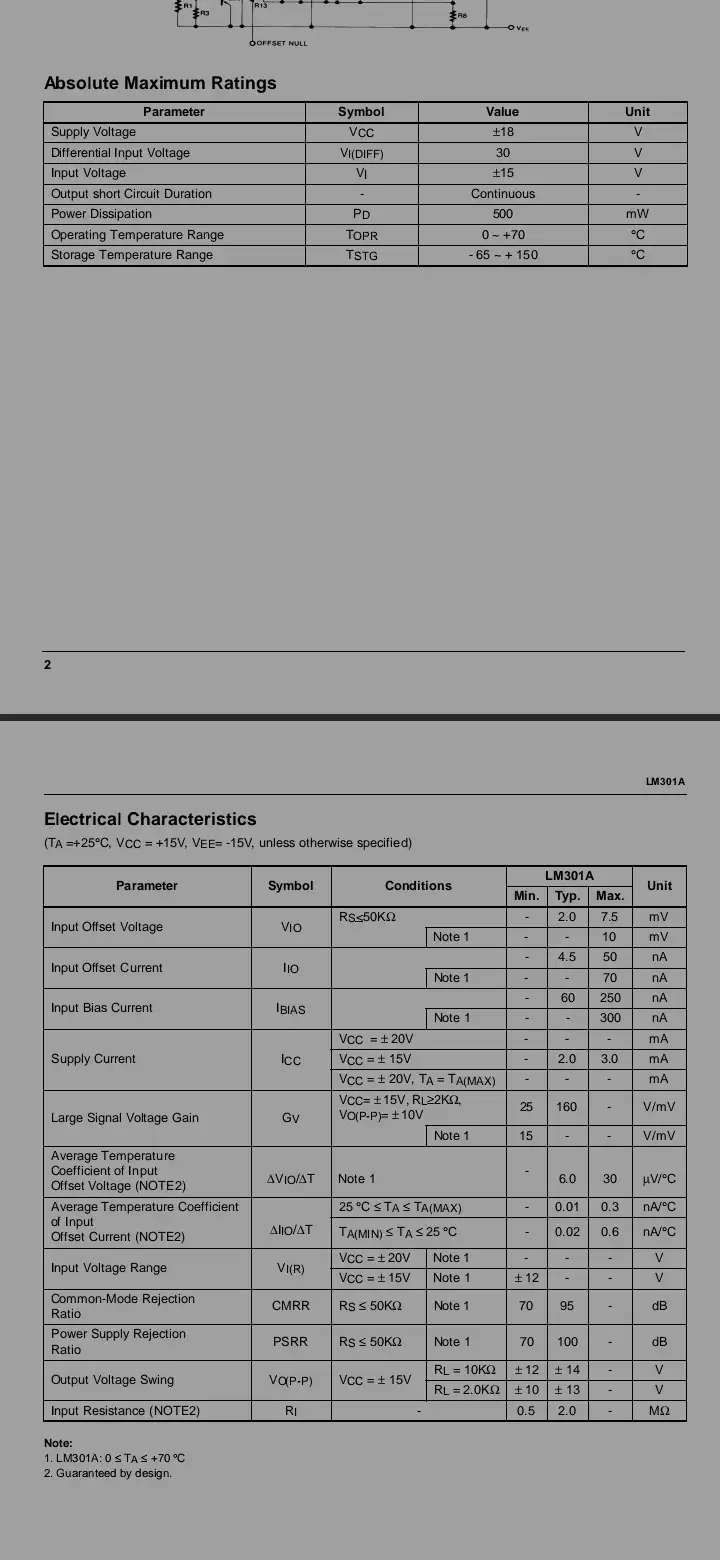

第3路LM301单运放 U104是负责电压控制的。重点检查。先描了原理图。

正常的通道分别输出电压10/20/30V的时候，第3脚同相输入端相应的输入电压大约是3/6/9V，而主输出通道是1.0/1.4/1.8V，肯定有问题。经过检查发现是运放本身坏了。

手头没有这个型号，用TL081替代，电压控制恢复正常，故障消除。

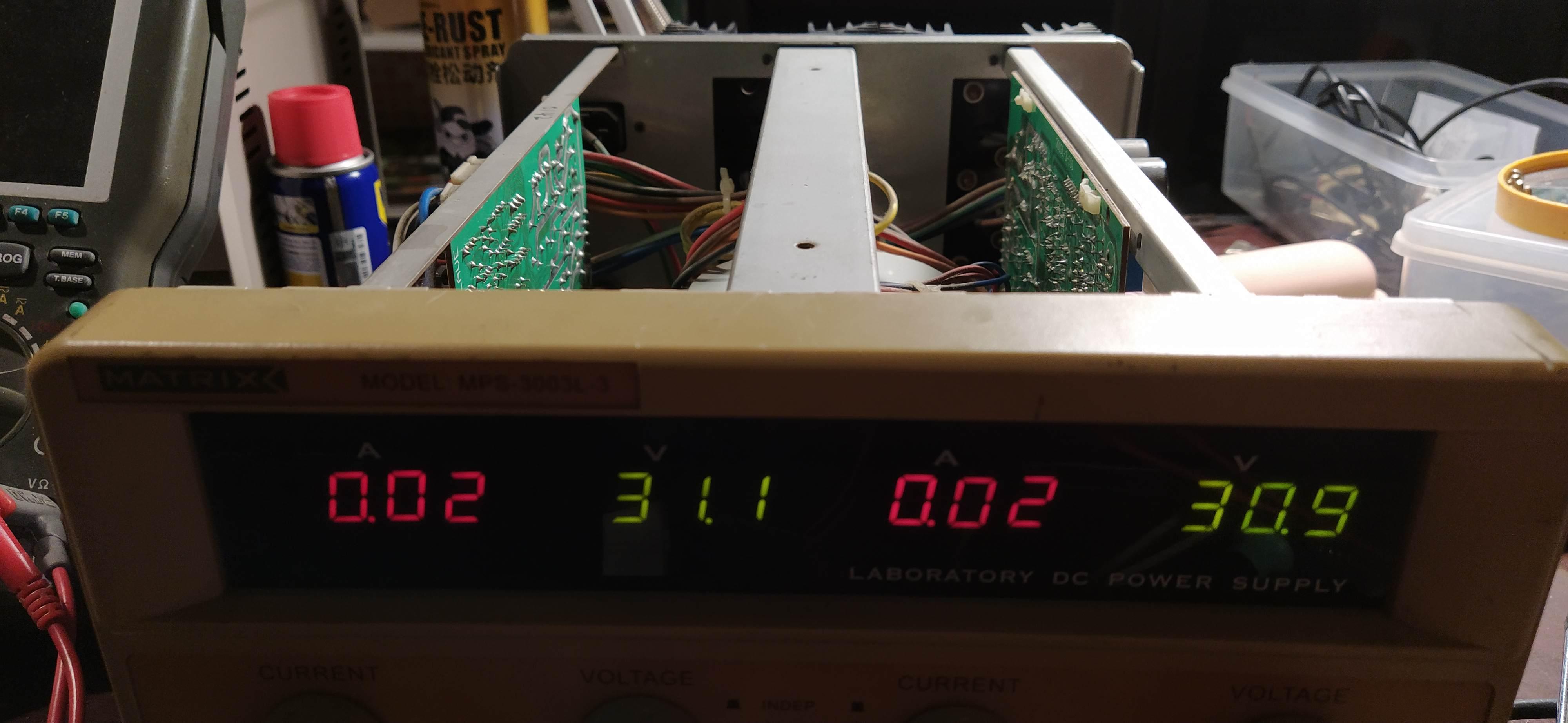

经过测试，主从两路输出都能达到3.3A，但我并没有更换主输出通道的功率管。 R149也没有异常发热，百思不得其解，只好盖上外壳结束维修。

隐藏故障

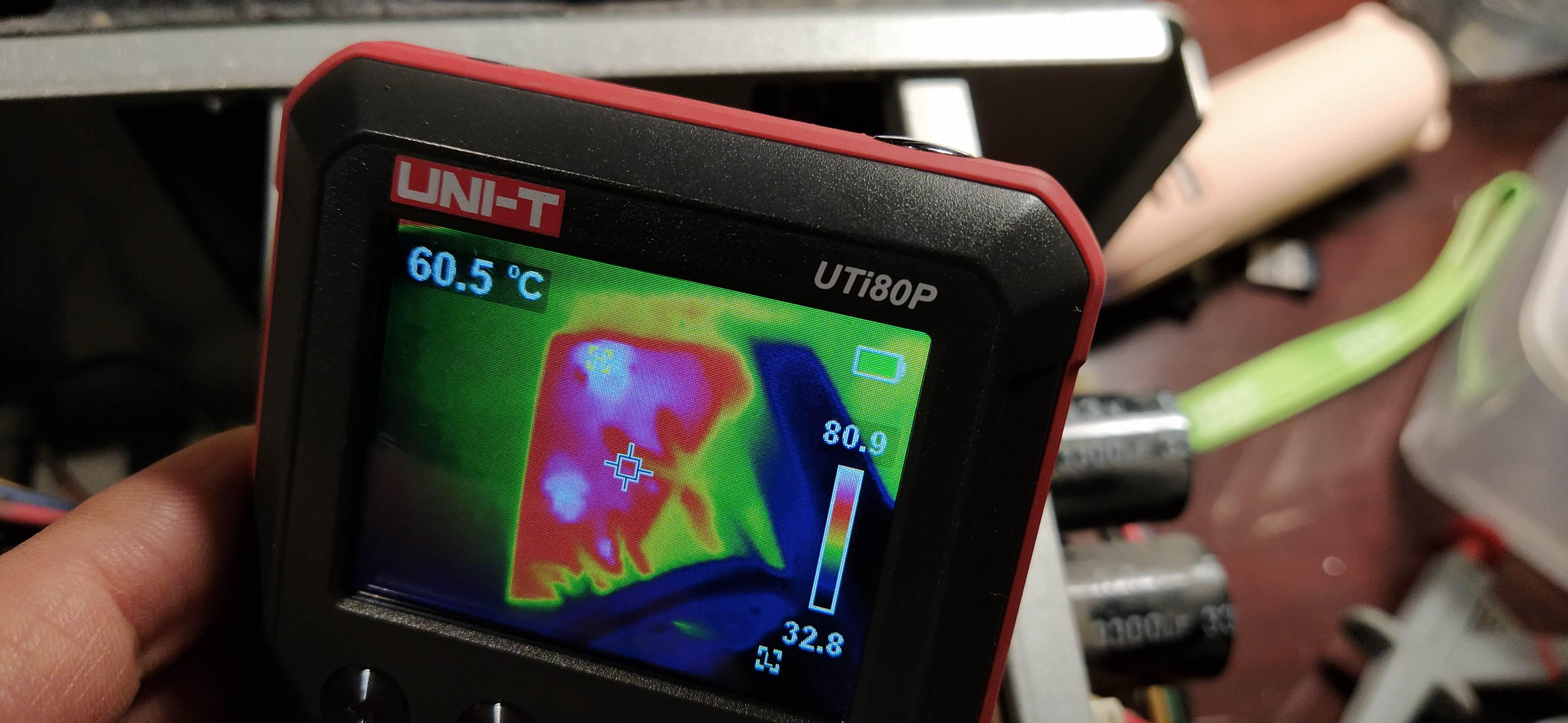

晚上在路上空闲的时候回想这个问题，觉得不可能出现这样的结果，回到家重新开盖，接上负载输出3A的时候，R149依然没有异常发热。在R149两端接好示波表，监测电压，开机的时候，奇怪的事情发生了，电阻压降又达到30伏，异常发热。测了从输出通道的对应电阻3A输出的时候压降是4V。再次把仪表接在R149两端，3A输出的时候也是4V，见鬼了！这时候撇了一眼旁边开着的热成像仪，发现居然有一个100多度的热点。找过去发现居然是主功率管的接线柱。

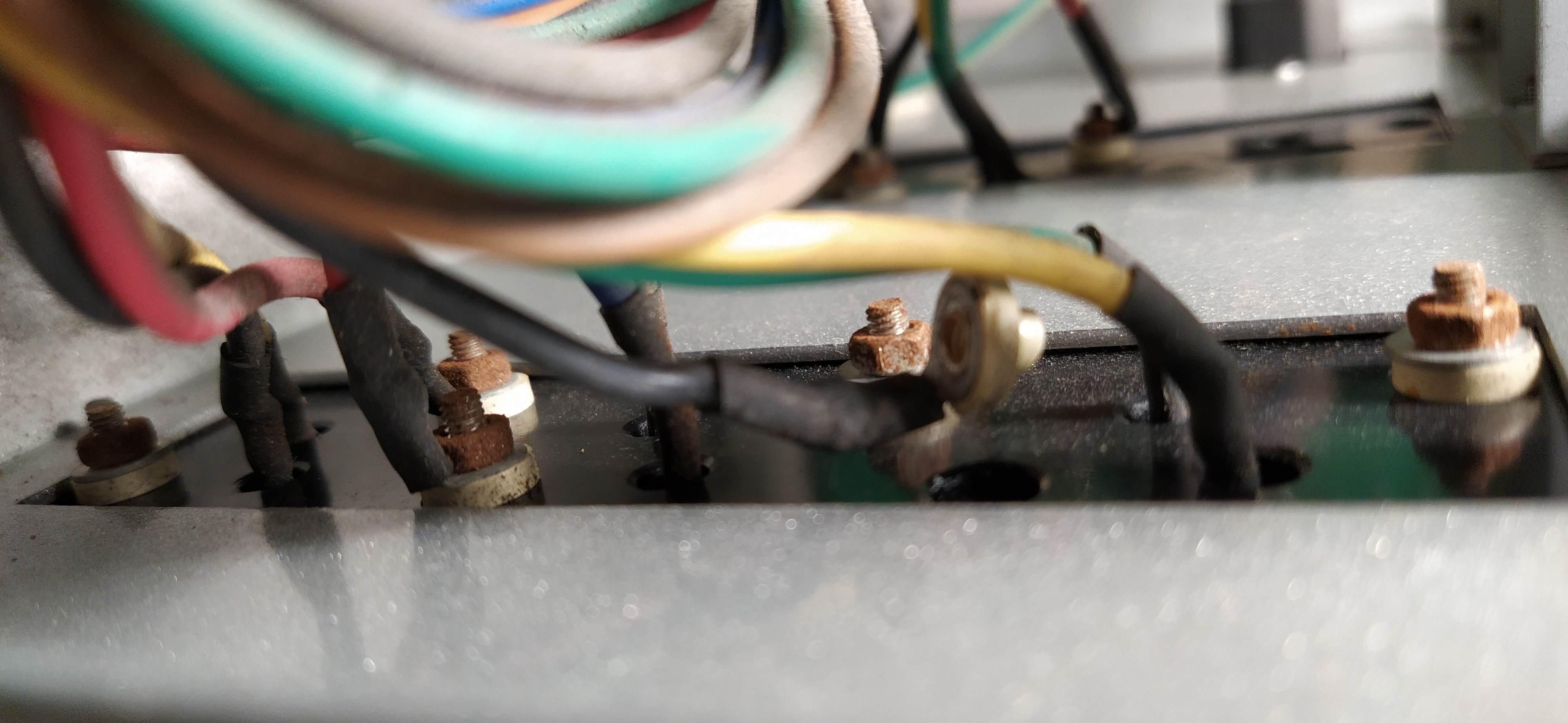

摇了一下发现已经很松了，还生了锈。原来是功率管的接线柱接触电阻过大，限制了输出电流。导致驱动及进入饱和状态，电源电压全部降在R149上造成严重发热。打开功率管的盖子。更换了接线柱，上紧所有螺丝。

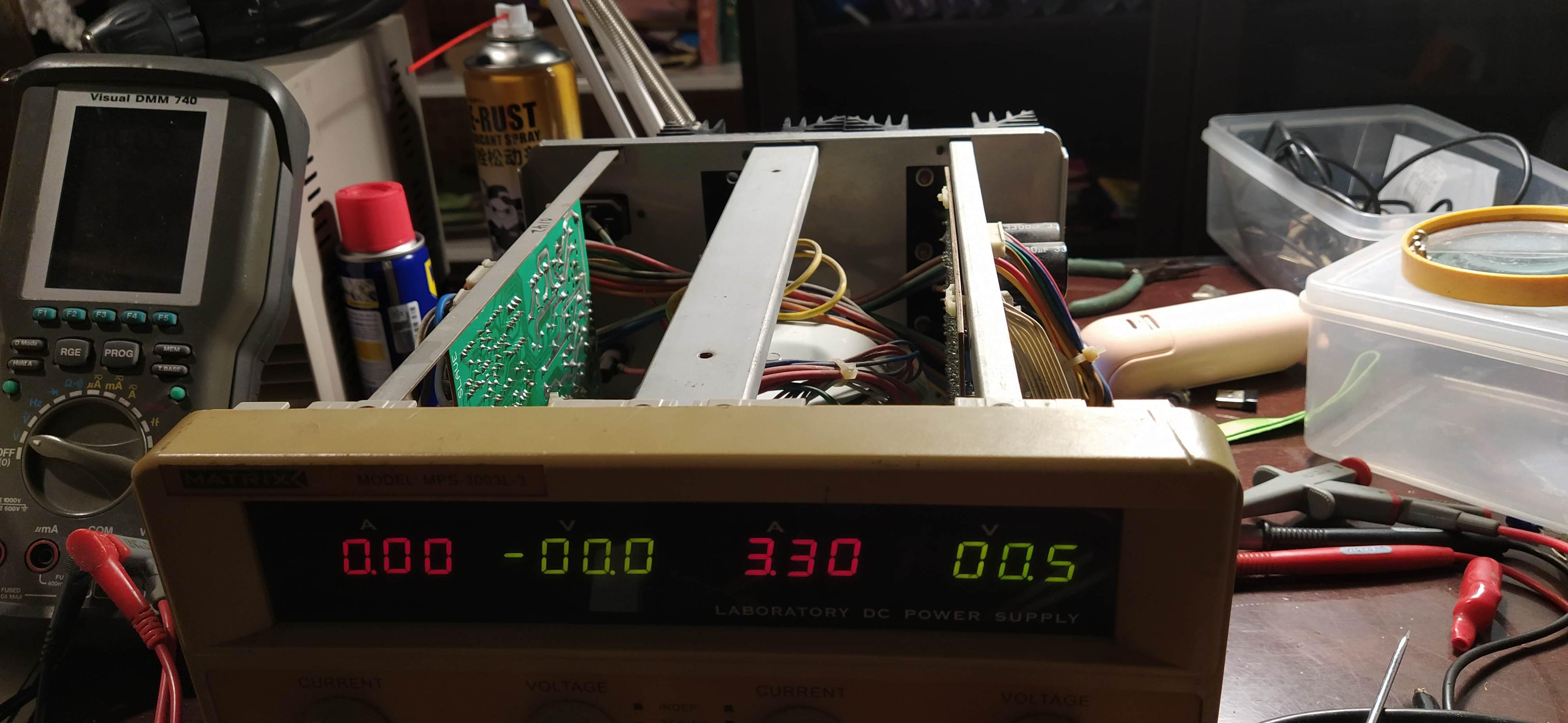

上电，短路输出端，持续输出3.3A电流10分钟。

接线柱温度80.9度。

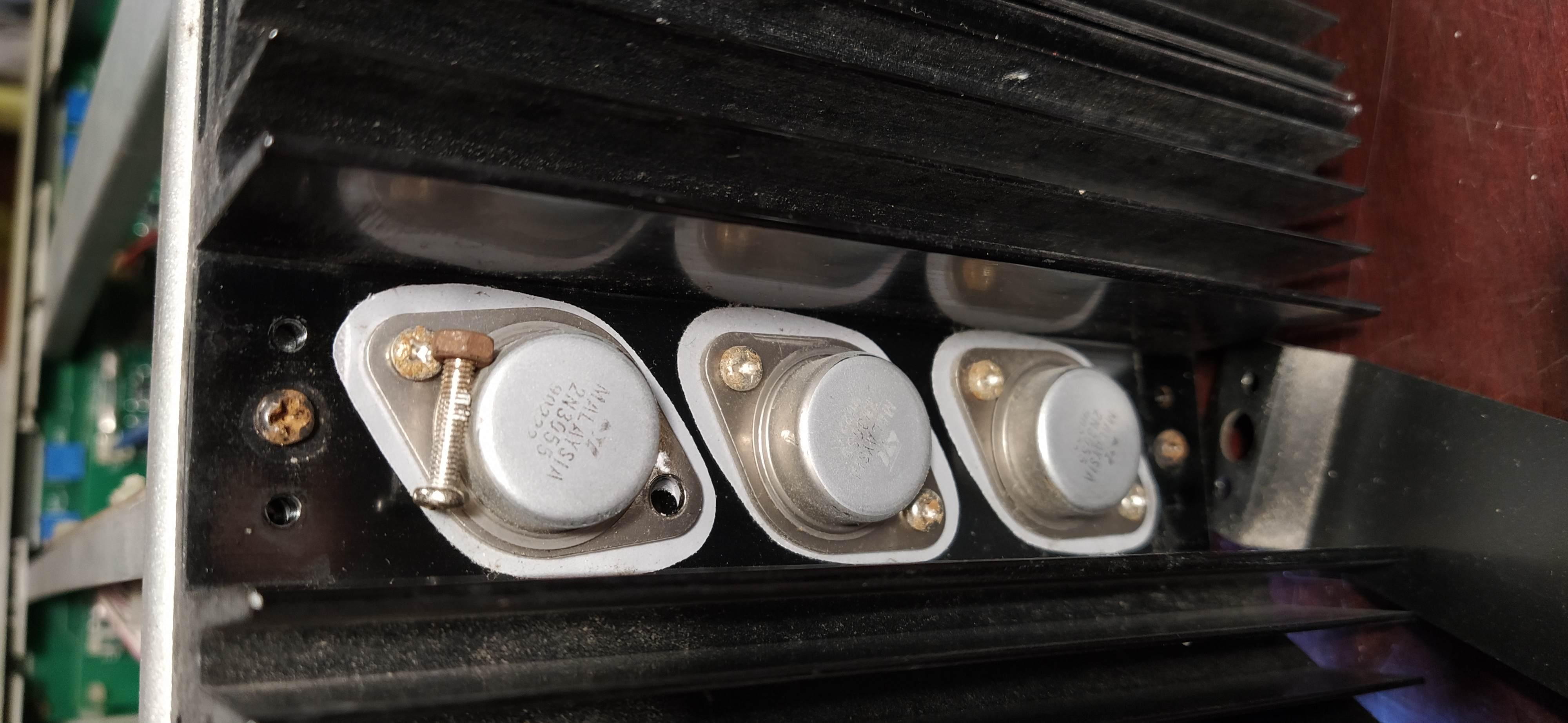

后边的上功率管82.7度，下功率管88.6度，都在正常范围。至此所有故障都修复了，所有的疑问都有了合理的解释。

维修小结

1.麦创的机器大体上用料是过得去的，例如用了4年，放了6年，电位器依然没有问题。而带有的故障是使用不当引起的，并非质量问题。但是在接线柱上却大意了，应该用黄铜的螺栓和螺丝，却用了铁镀镍的，成了质量问题。

2.出现无法解释的问题，千万不要轻易放过，否则还会留下隐患。

3.热像仪是维修神器，查找发热元件效率极高，没有热像仪，接线柱接触不良的故障点极难及时发现，要凭理论推理去发现故障点，恐怕还要多花一倍的时间，运气不好恐怕只能放弃维修。
