前言

本次拆解的依然是ENPHASE ENERGY推出的微型逆变器，这款逆变器为IQ8X-BAT-US，应用在ENPHASE Encharge 10 电池系统中，支持并网和离网运行，可利用电池在停电时供电，提供高质量，灵活的储能解决方案，极大降低了使用门槛。

Encharge 10 电池系统内置12个IQ8X逆变器，单个逆变器的最大输出功率为320W，最高输入电压为79.5V，使用21串磷酸铁锂电池供电，支持手机APP监测和控制。下面充电头网就对IQ8X这款微型逆变器进行拆解，一起看看内部的设计与用料。

ENPHASE IQ8X 微型逆变器外观

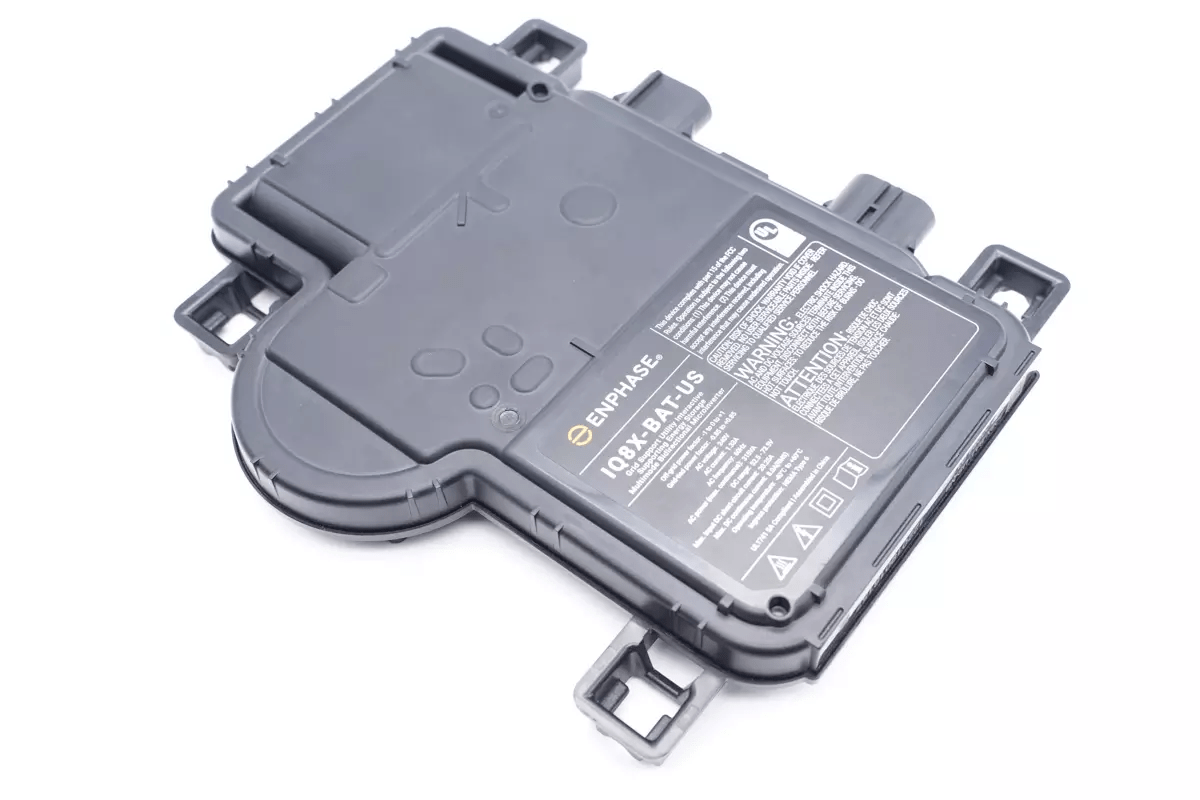

ENPHASE IQ8X 微型逆变器整体外观和此前拆解的IQ7+基本一样，采用PPE+PS材质塑料外壳，工业风十足。

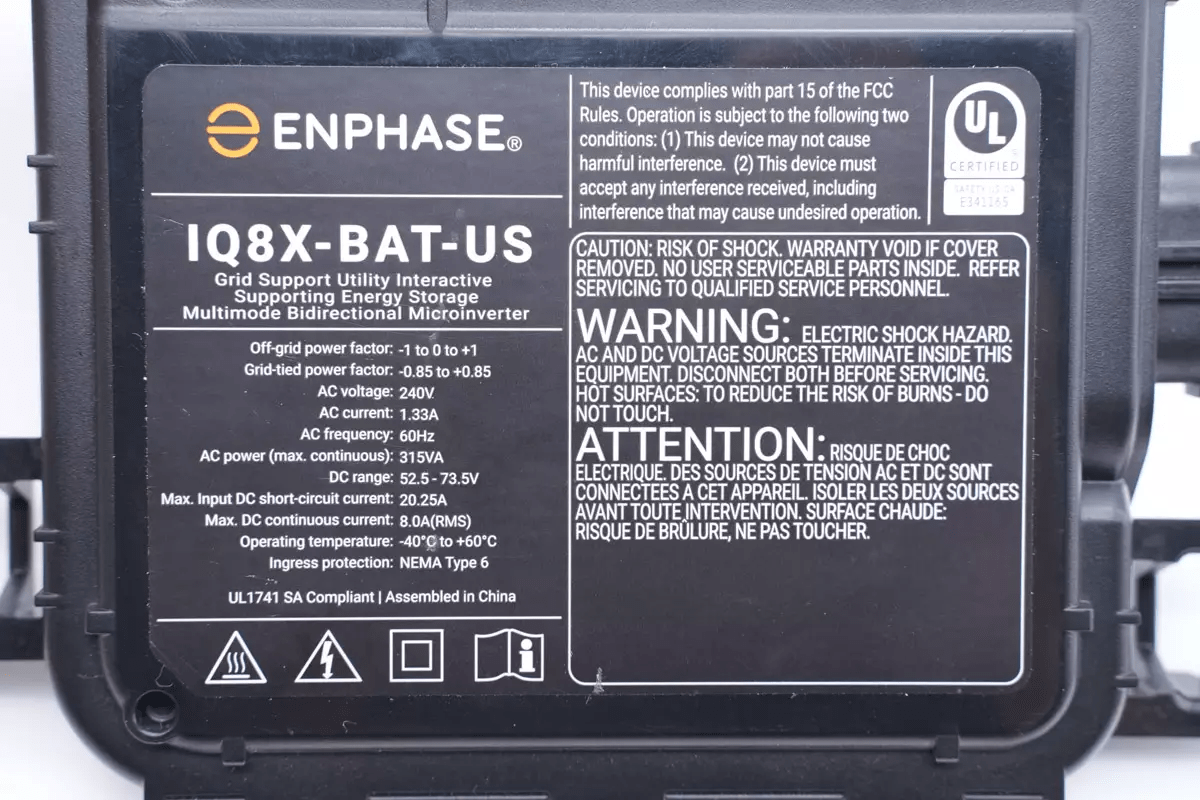

正面贴有逆变器铭牌

离网功率因数：-1 to 0 to +1

并网功率因数：-0.85 to +0.85

交流电压：240V

交流电流：1.33A

交流频率：60Hz

交流输出功率（最大连续输出）：315VA

DC范围：52.5-73.5V

最大输入DC短路电流：20.25A

最大DC连续电流：8.0A（RMS）

工作温度：-40℃~60℃

防护等级：IP67

IQ8X微型逆变器已经通过了UL认证。

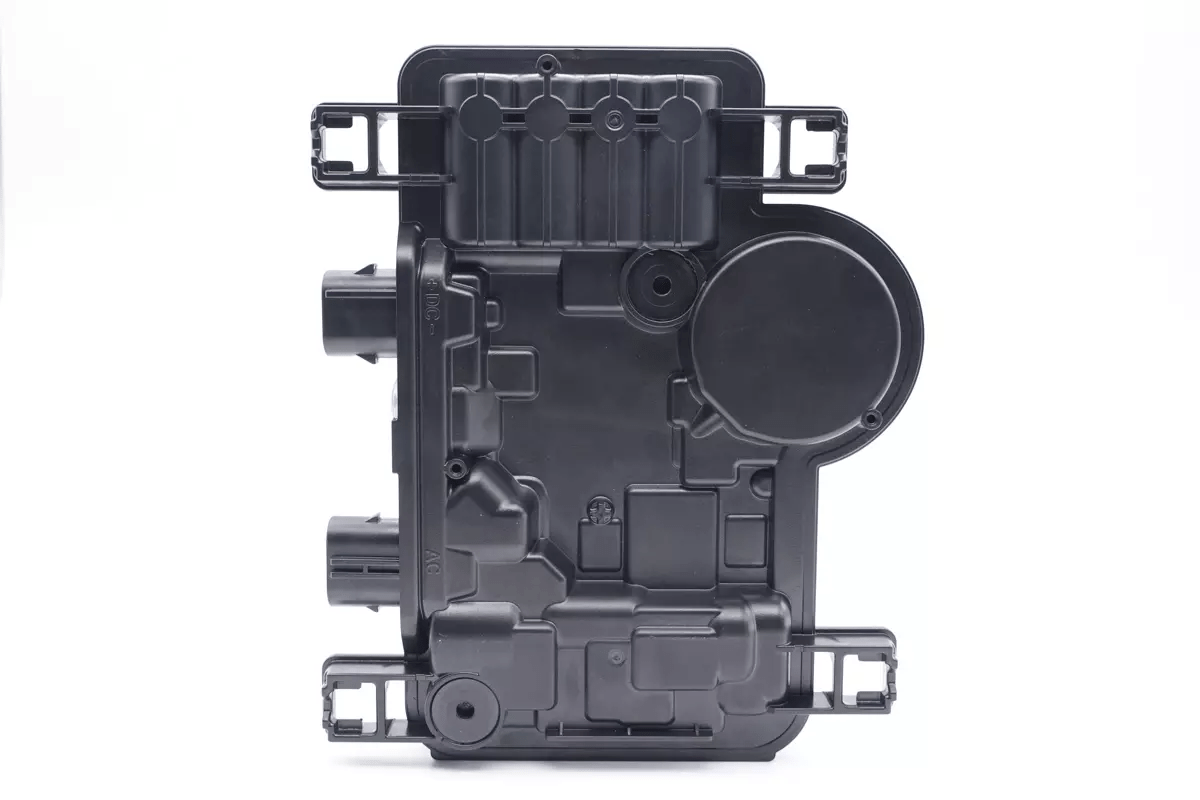

机身背面也是充满了不规则凸起凹陷。

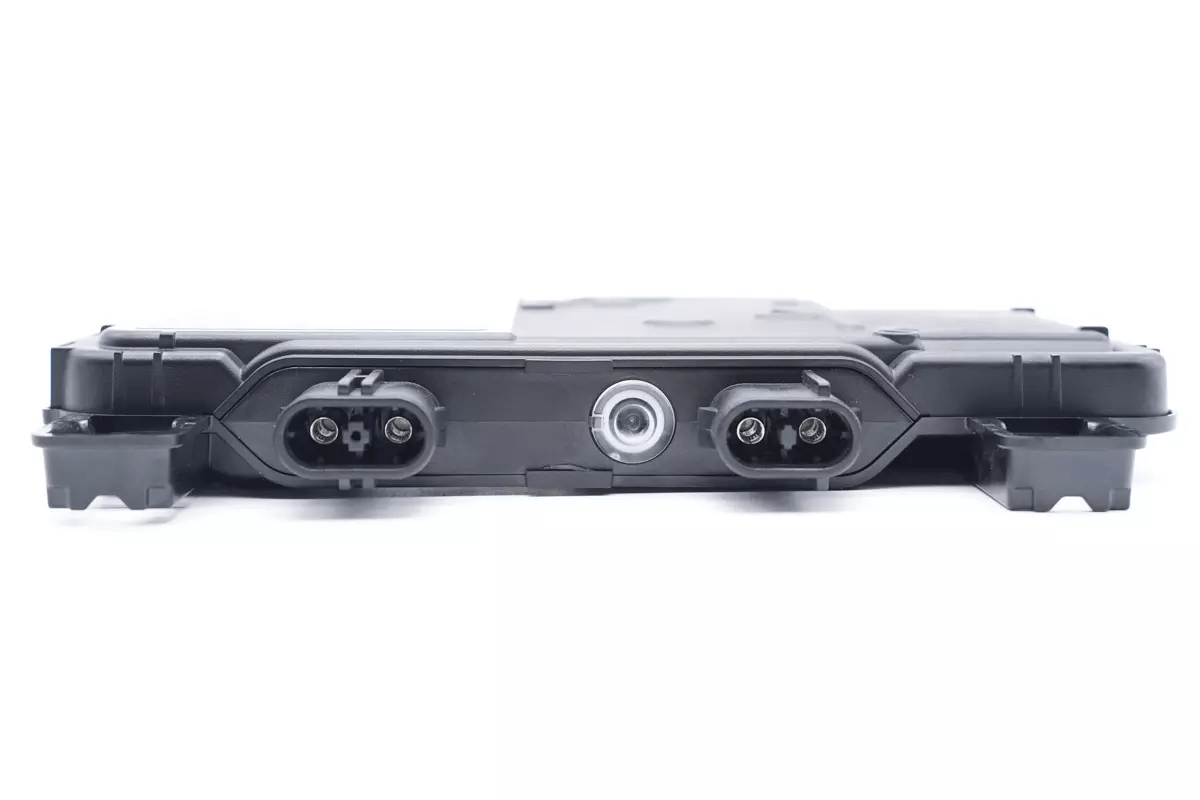

机身一侧设有两个接线柱以及工作指示灯。

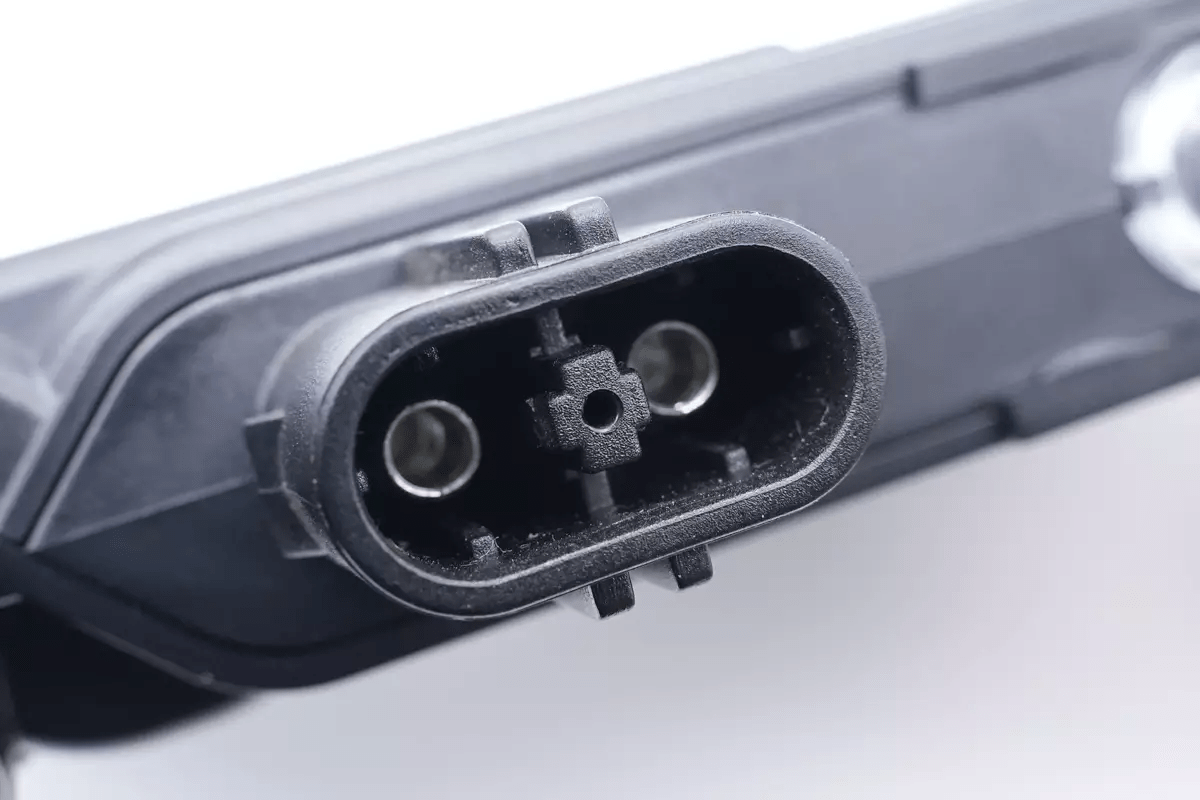

交流输出接线柱特写。

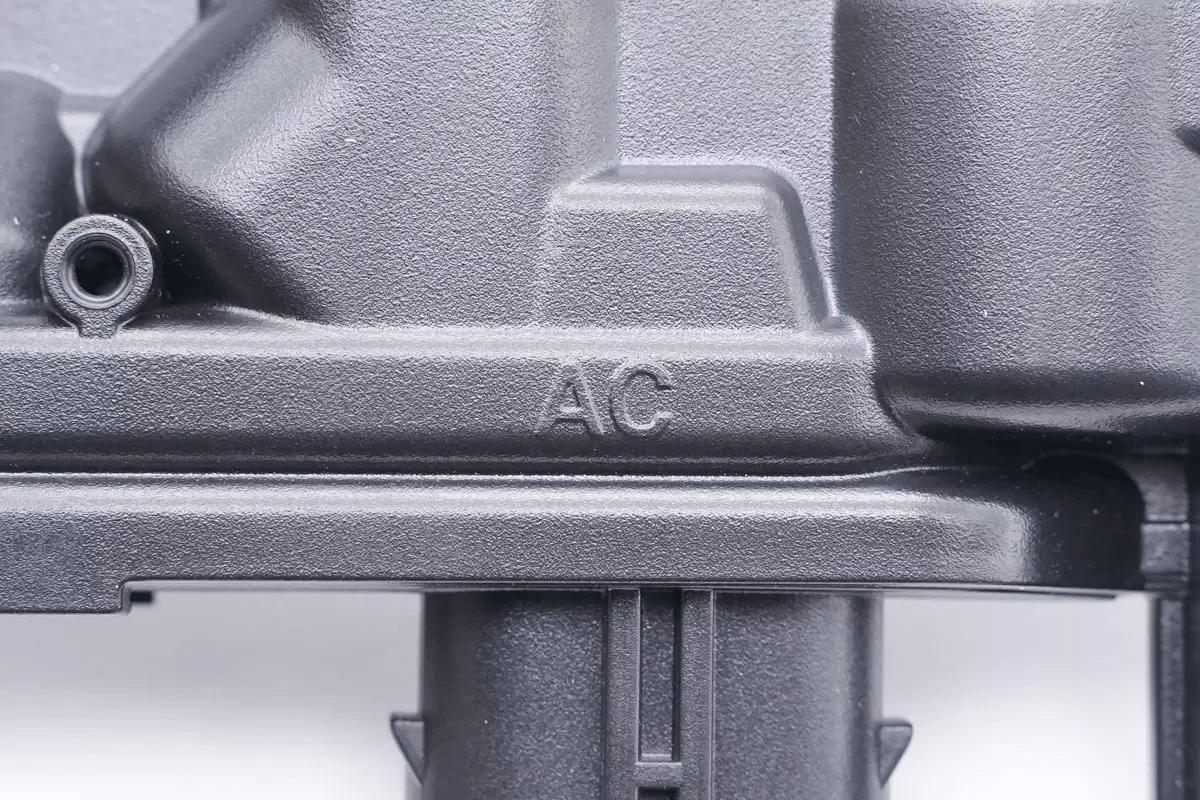

左侧为交流输出端子。

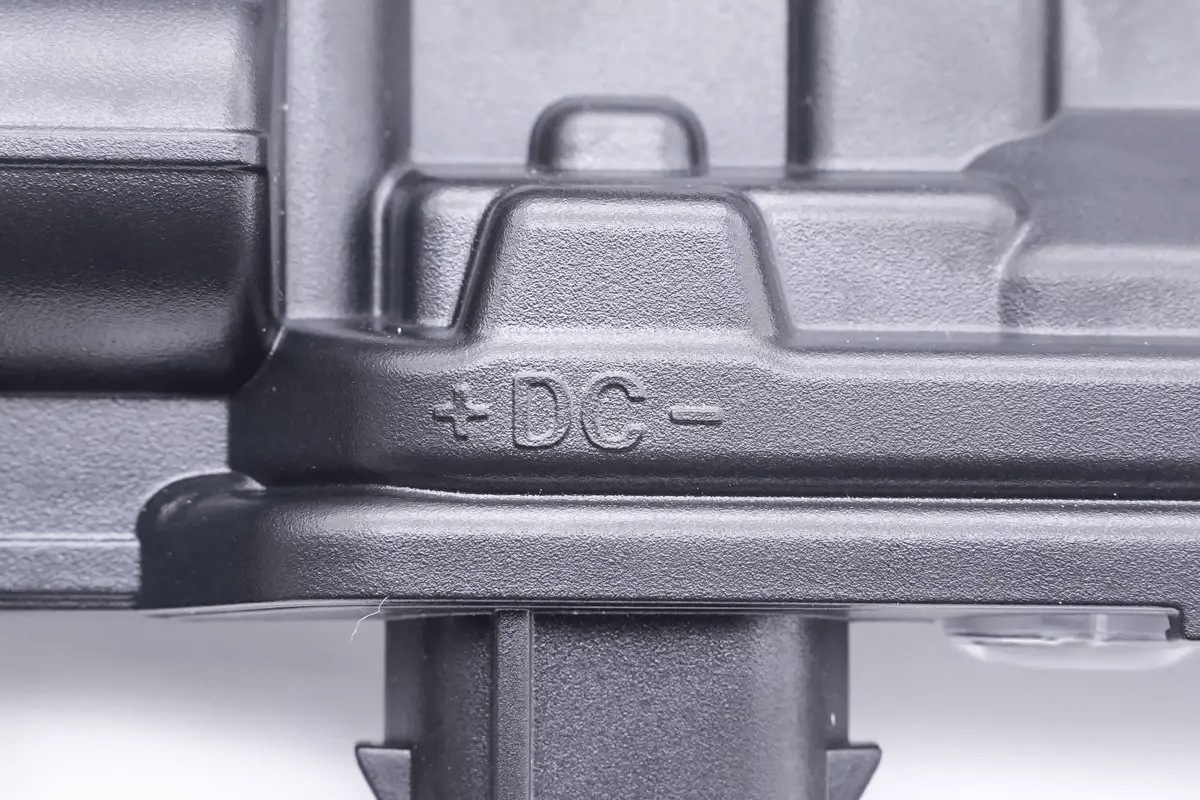

右侧为直流输入端子。

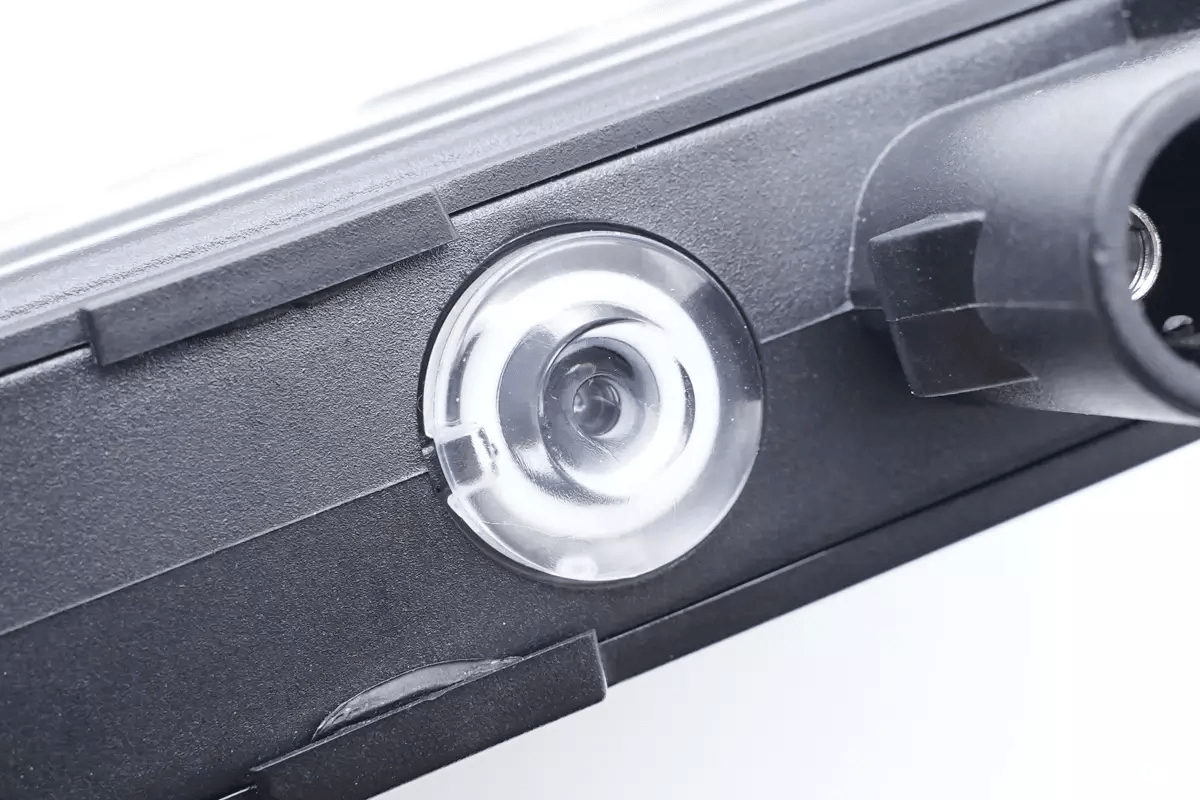

工作指示灯特写。

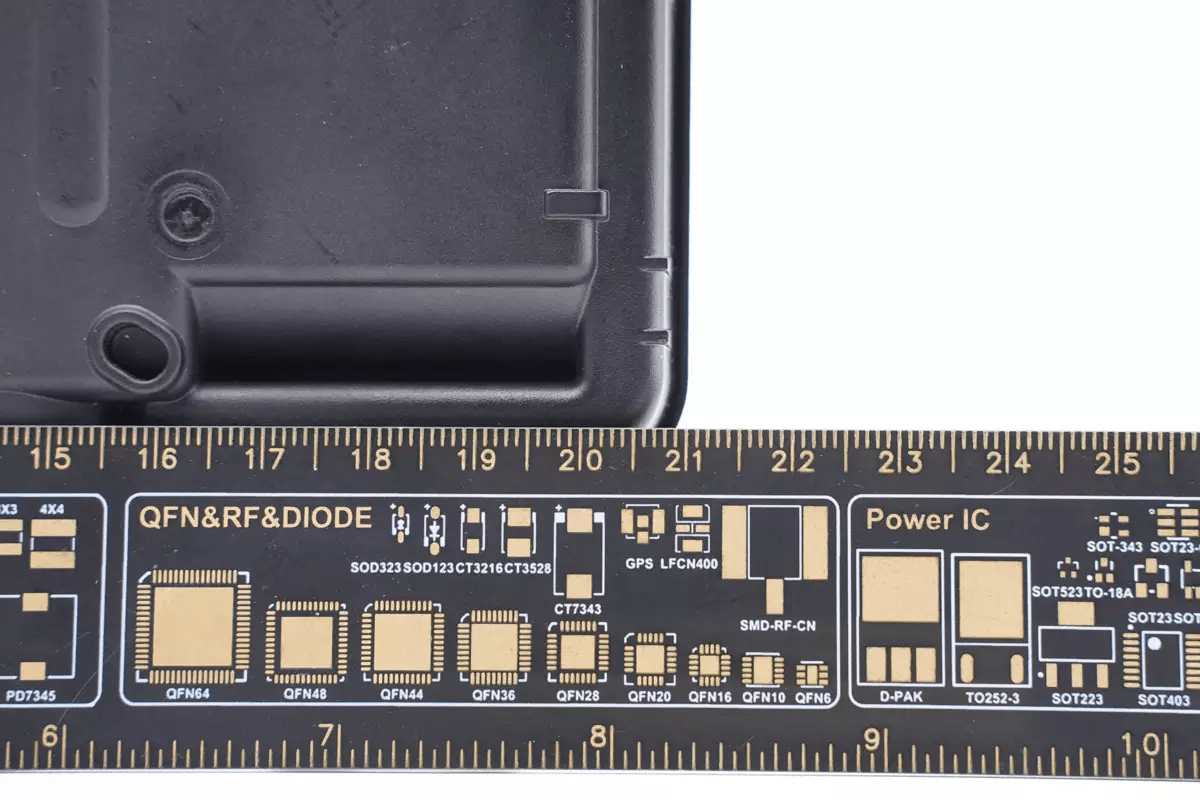

测得机身主体长度约为21cm。

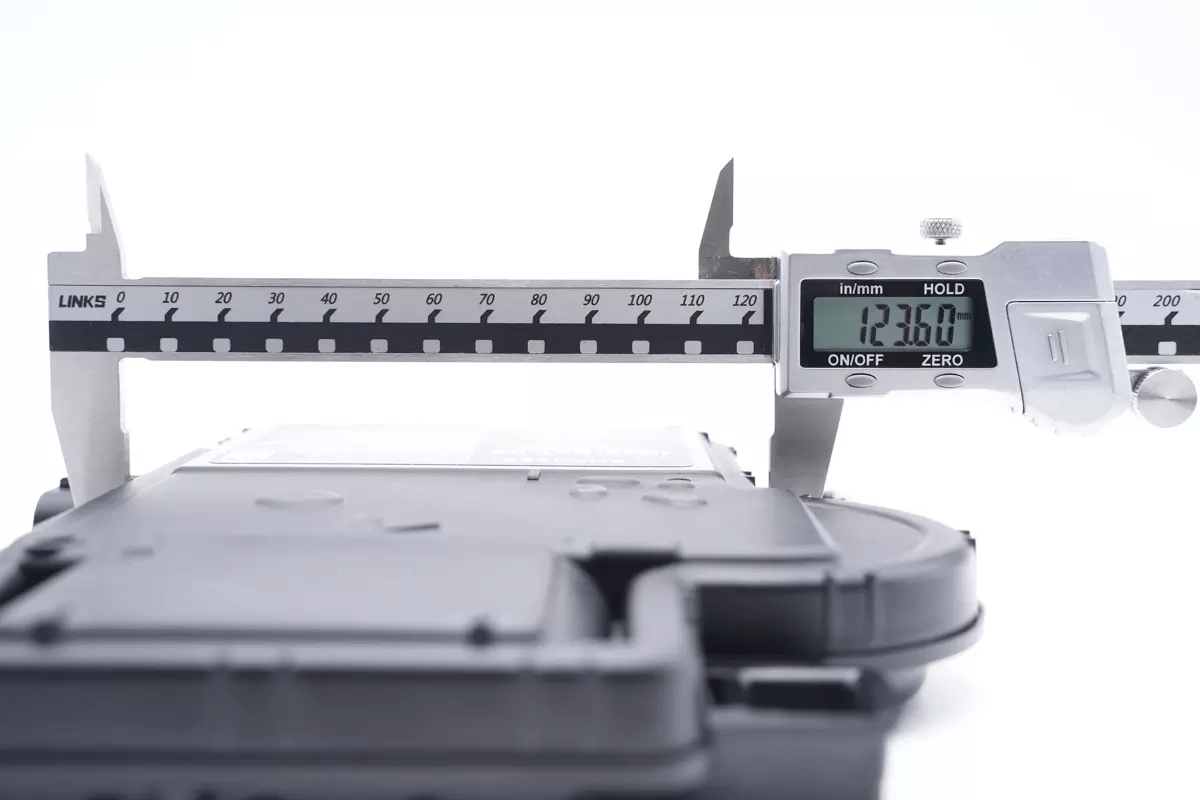

宽度约为12.4cm。

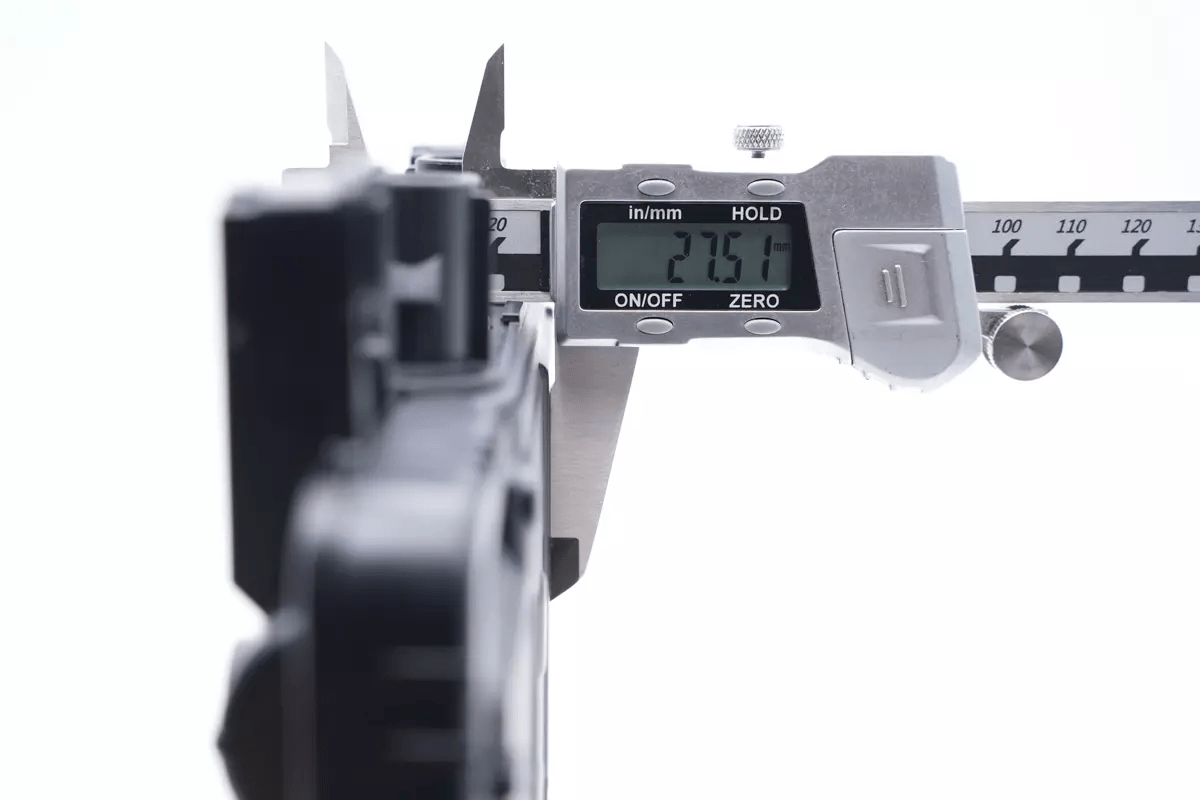

厚度约为2.8cm。

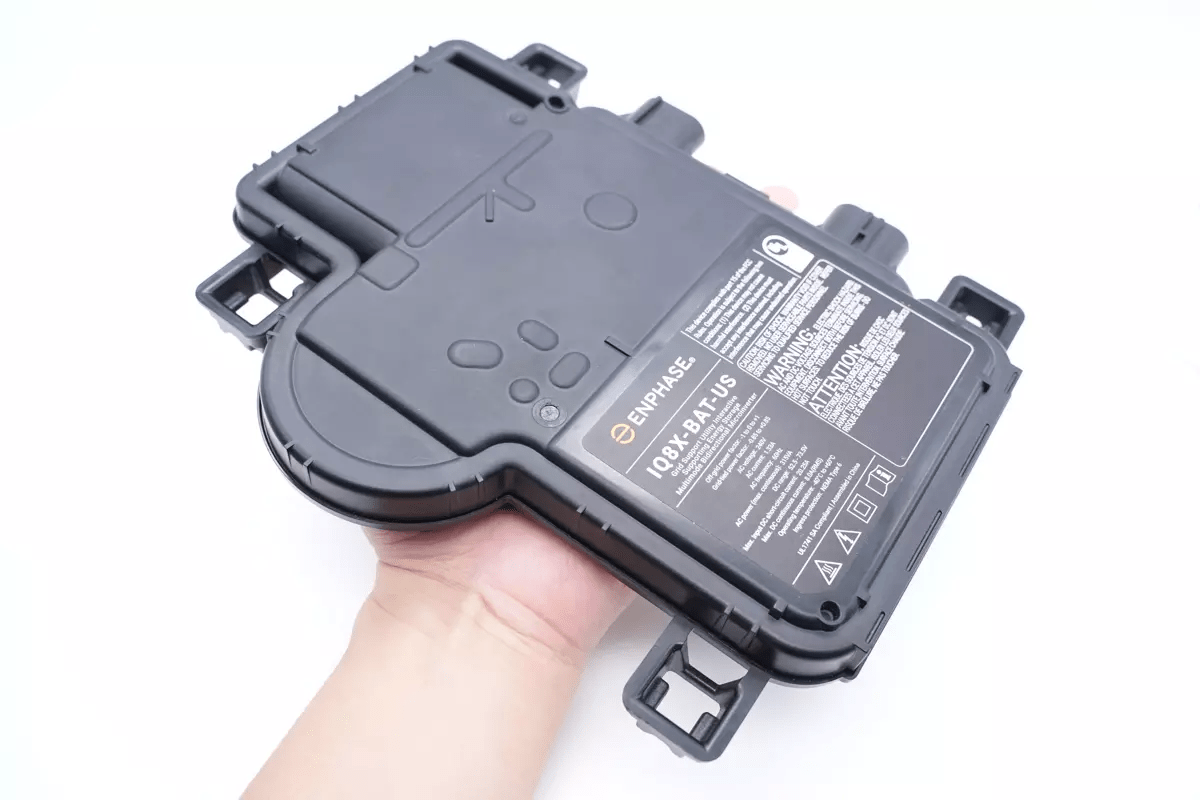

拿在手上的大小直观感受。

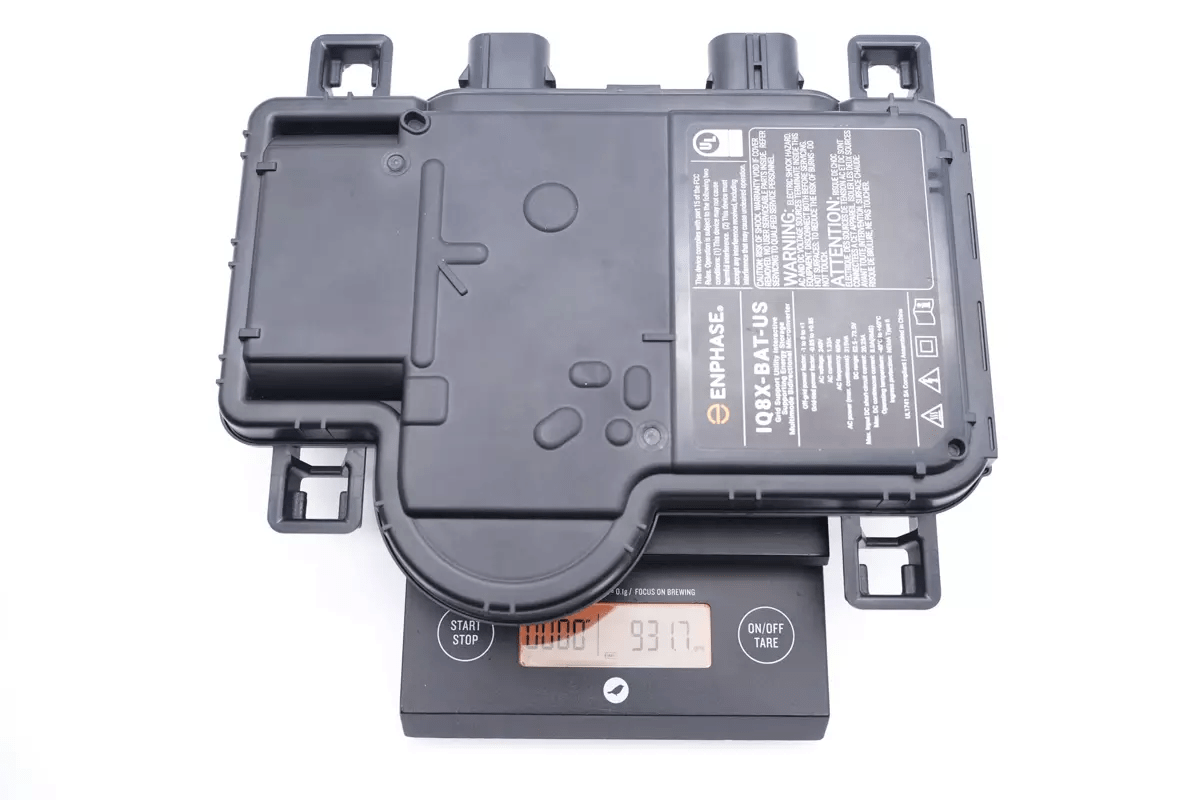

另外测得 IQ8X 微型逆变器重量约为932g。

ENPHASE IQ8X 微型逆变器拆解

看完了这款逆变器的外观和接口布局，下面就进行拆解，看看内部的设计做工。

首先使用切割机切开外壳，再配合热风枪加热，拆开逆变器外壳。

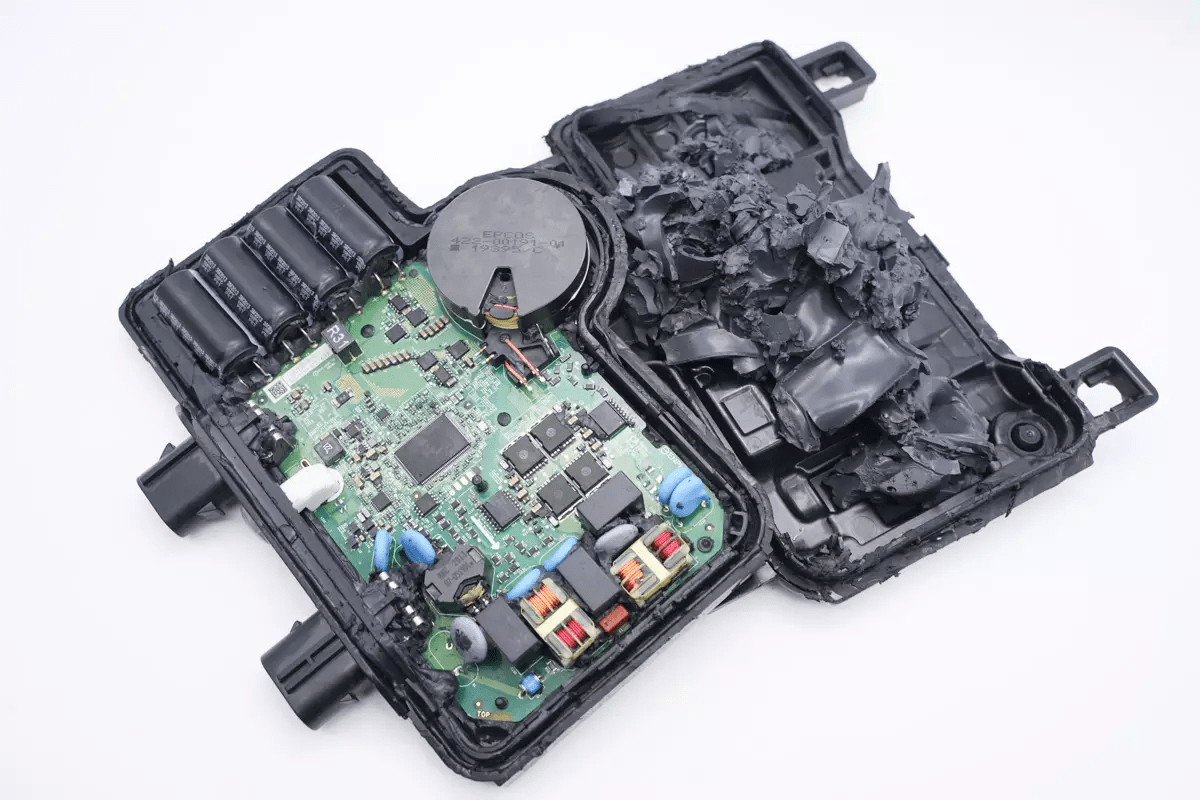

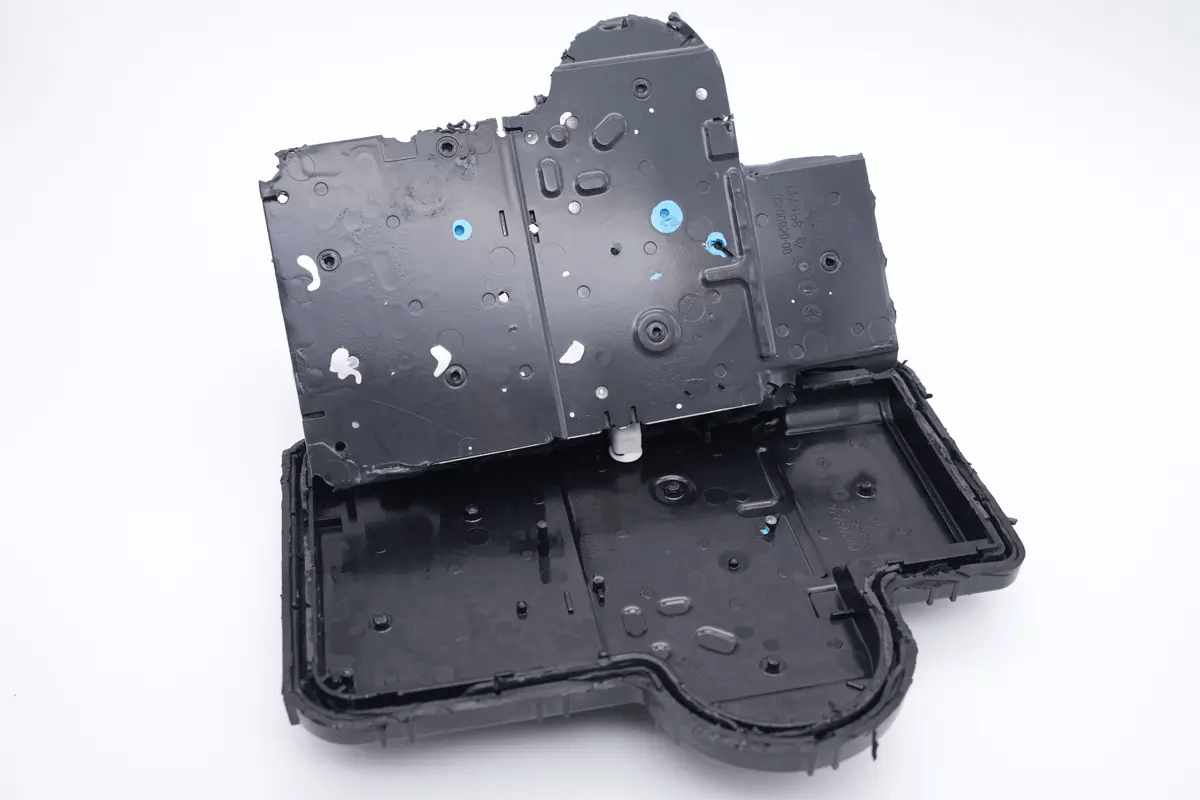

逆变器模块外壳内部整体填充导热胶，密封散热。

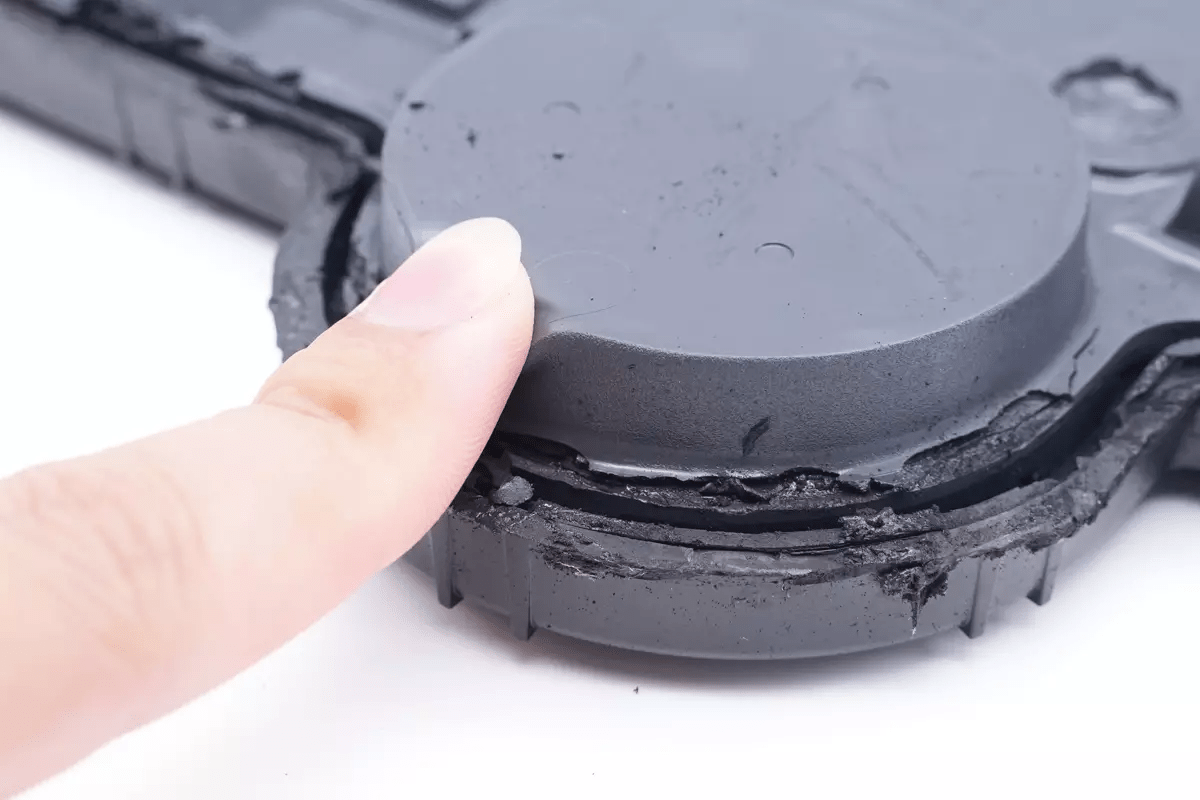

导热灌封胶具有弹性，填充效果非常好。

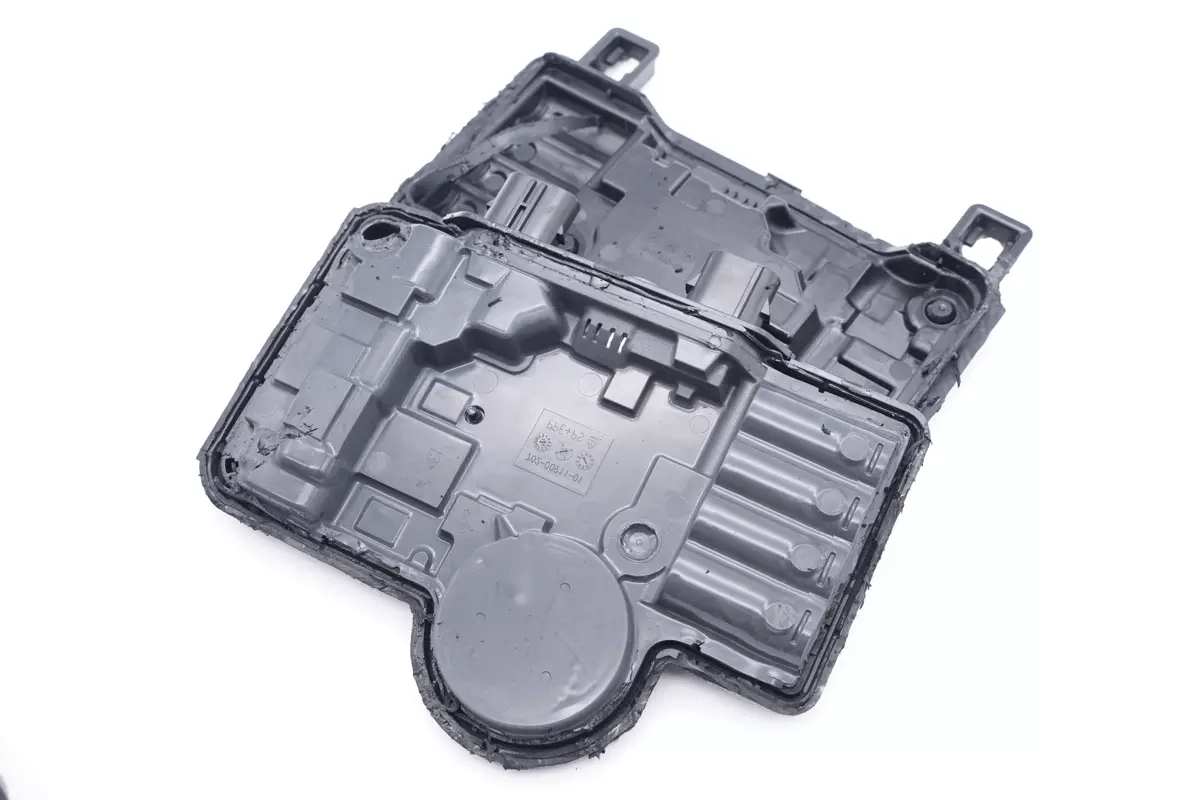

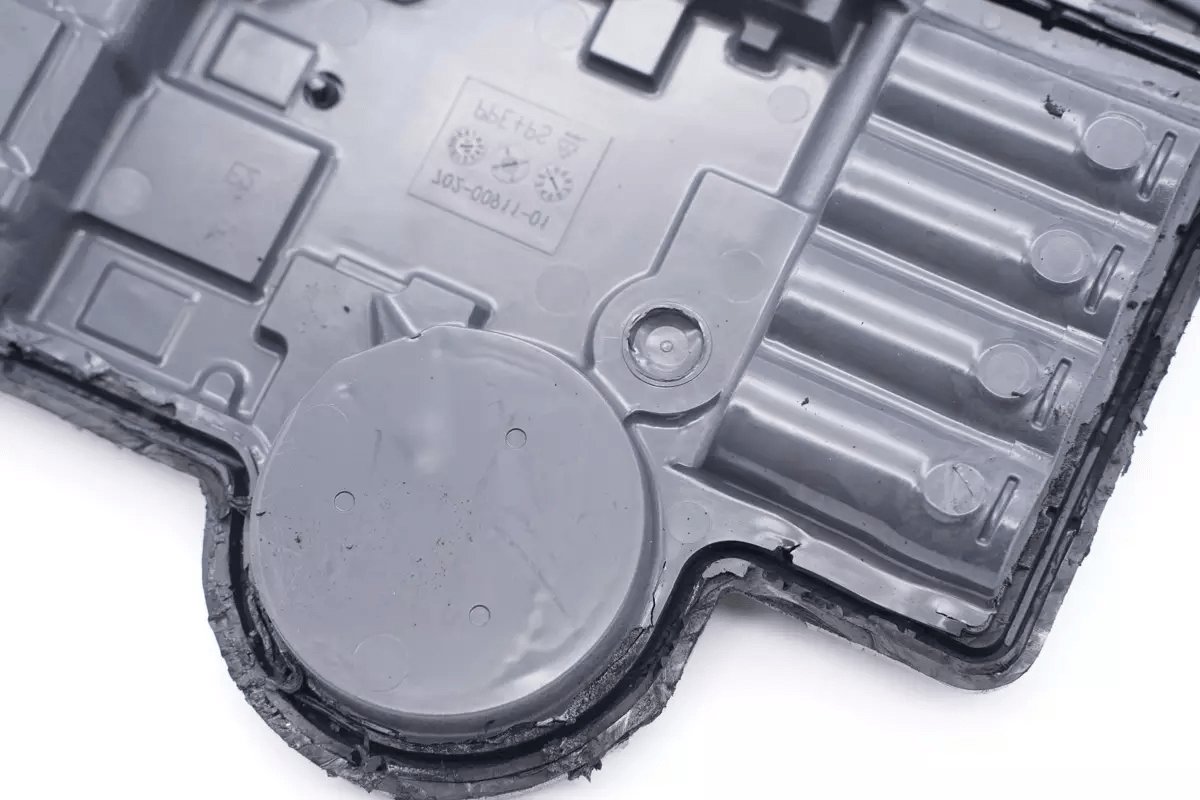

清理掉外壳内部填充的胶水，露出内部PCBA模块。

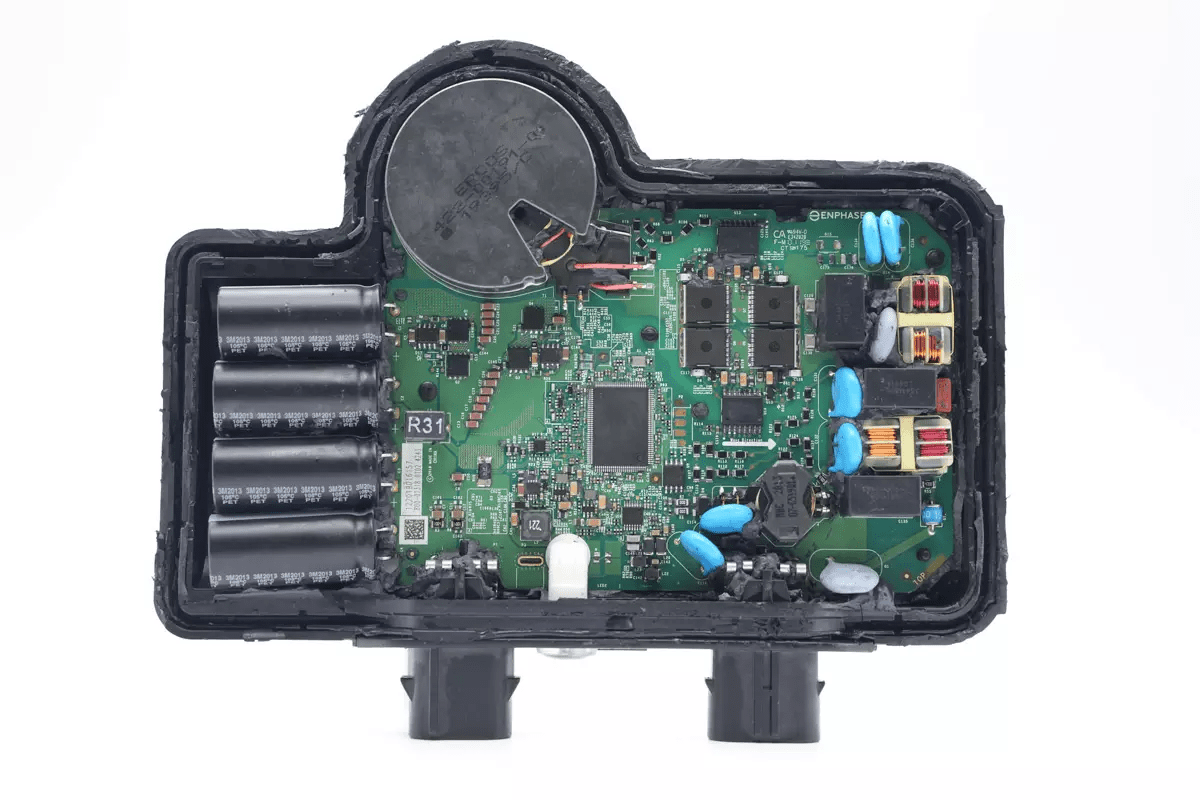

逆变器内部PCBA模块一览，左侧为四颗输入滤波电容，上方圆形磁性元件为逆变变压器，下方为逆变升压的低压MOS管和对应的半桥驱动器。中间位置为主控芯片，右侧为四颗输出调制的MOS管和隔离驱动器，最右侧为输出滤波电路和电力线通讯电路。

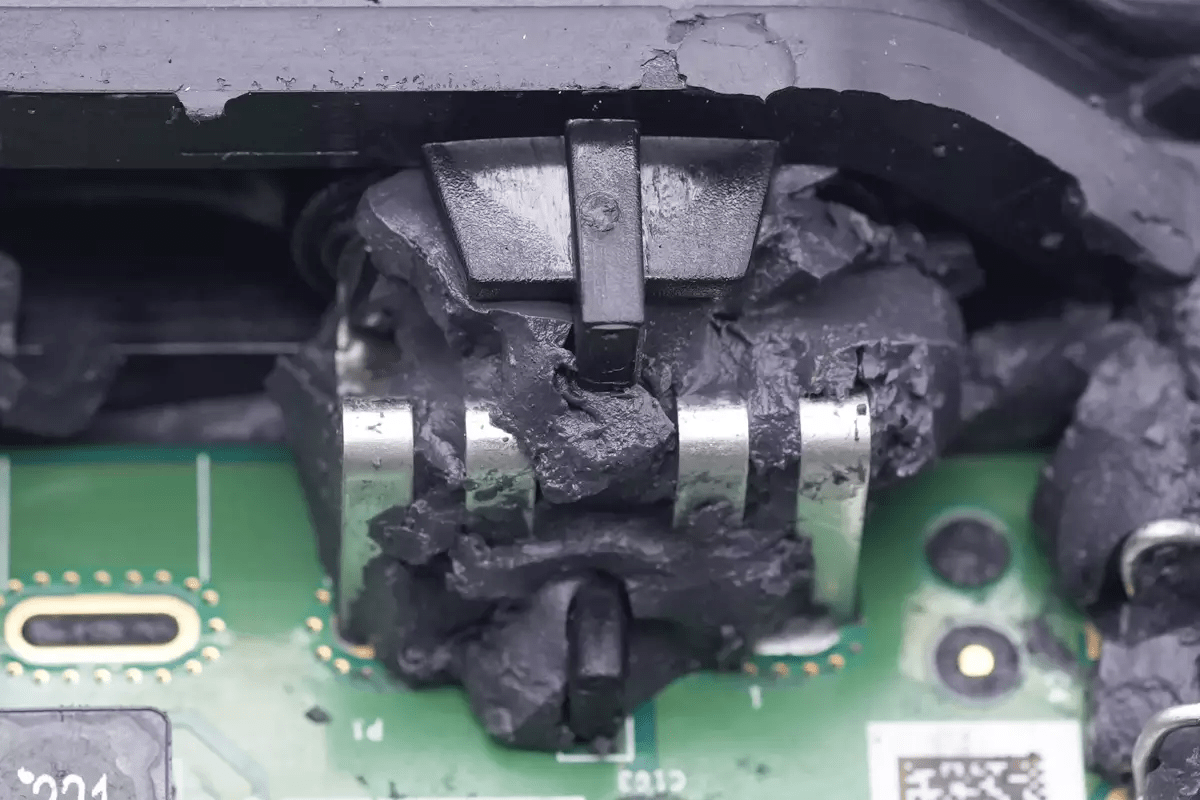

直流电源输入端子特写。

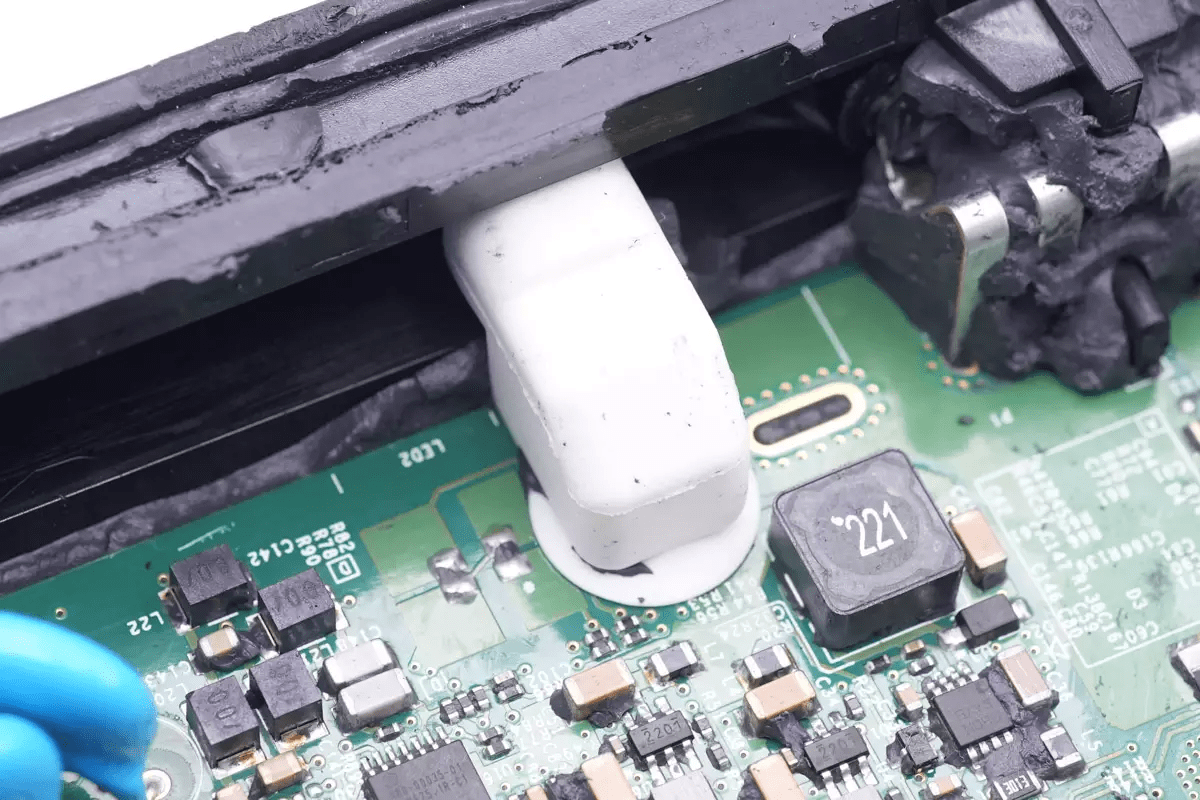

工作指示灯特写。

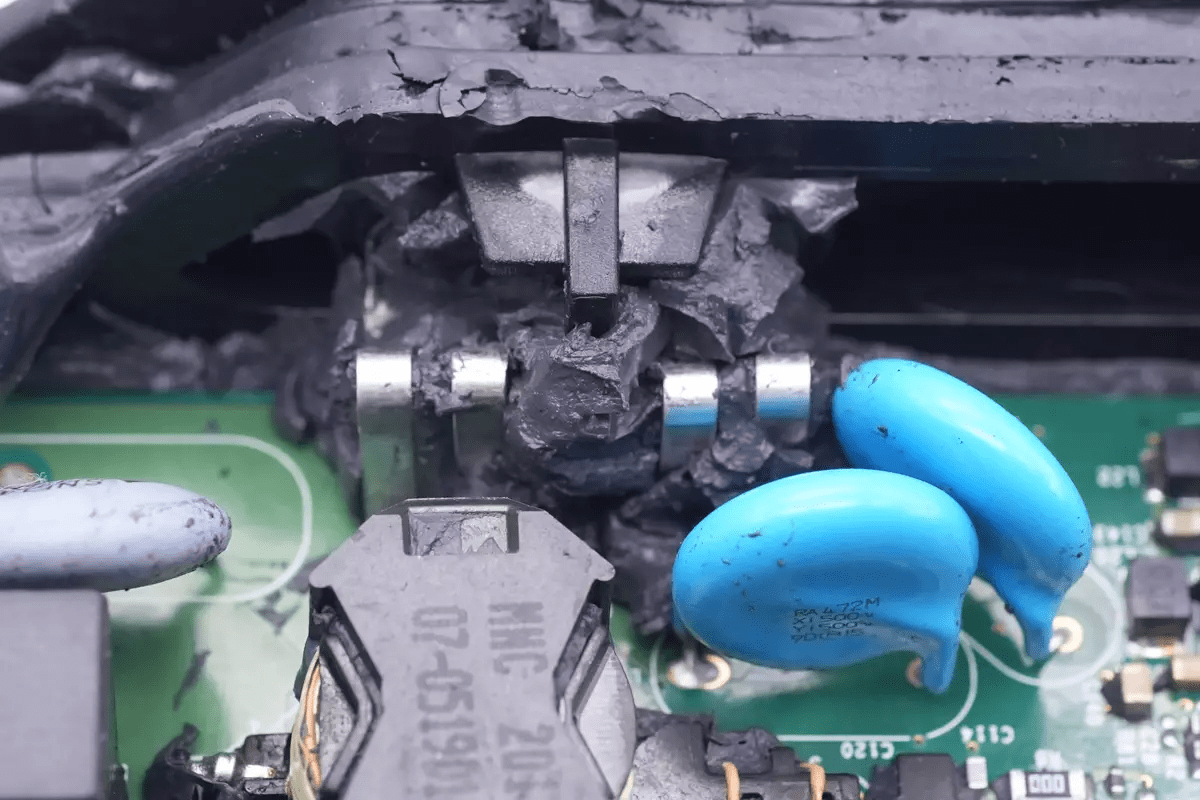

交流输出端子特写。

从壳体内部取出PCBA模块，PCBA模块背面粘贴铝制散热片。

PCBA模块与铝制散热片之间涂有蓝色导热凝胶，背面没有焊接元件。

两片铝制散热片分别对应升压功率管和输出调制管位置。

直流输入滤波电容来自红宝石，规格为80V1500μF，ZLH长寿命系列，四颗并联。

输入端滤波电感特写。

逆变器主控芯片来自ENPHASE，芯片丝印480-00039-01，P63B11.00A-1E 1932。逆变器直流升压和输出调制都是由这颗主控芯片输出控制信号，其中直流升压为半桥驱动器驱动，交流调制通过隔离驱动器进行驱动。

主控芯片外置25.000MHz外置时钟晶振特写。

主控芯片外置存储器来自华邦，型号为W25Q64JVSSIQ，容量为8MB。

一颗降压芯片来自德州仪器，型号LM5008，是一颗95V输入的宽电压输入降压转换器，支持350mA输出电流。

一颗降压芯片来自德州仪器，型号TPS562201，是一颗17V输入，2A输出电流的同步降压转换器，采用SOT23封装。

另一颗降压转换器型号相同。

一颗双路电压比较器来自德州仪器，型号LM2903，用于保护检测功能。

另一颗ENPHASE定制的芯片，用于电力线通信功能，丝印480-00035-01，KBY675.1R-C1，1946。

芯片外围的电感与电容特写。

直流输入端并联的MLCC滤波电容特写。

逆变器直流输入采用四颗AOS AON6276组成H桥，为NMOS管，耐压80V，导阻2.2mΩ，采用DFN5*6封装。

AON6276 特写。

用于驱动低压MOS管的驱动器来自MPS，型号MP1921A，是一颗耐压100V的半桥驱动器，芯片内置自举二极管，上下管支持独立控制。

另一颗驱动器特写。

逆变变压器来自EPCOS，为圆形磁芯，集成输出电流互感器。

输出绝缘线穿过电流互感器。

四颗输出调制MOS管来自英飞凌，丝印60R102G7，实际型号为IPT60R102G7，耐压650V，导阻102mΩ，采用TOLL封装。

两颗隔离驱动器来自德州仪器，型号UCC21520A，是一颗双通道隔离驱动器，用于输出调制MOS管驱动。

另一颗驱动器型号相同。

安规X2电容特写，规格为0.33μF。

输出端一颗压敏电阻来自EPCOS，SNF14系列，用于过压保护。

一颗TVS与压敏电阻串联用于过压保护功能。

共模电感采用红色和铜色漆包线绕制，磁芯缠绕胶带绝缘。

两颗蓝色Y电容特写。

安规X2电容特写，规格为0.33μF。

输出保险丝来自Littel fuse，规格为3.15A 300V。

另一颗共模电感特写。

安规X2电容特写，规格为0.33μF。

气体放电管与压敏电阻串联，用于过压保护功能。

输出端压敏电阻来自EPCOS，为SNF14系列。

输出侧两颗Y电容特写。

用于电力线通讯调制的变压器。

两颗蓝色Y电容特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

ENPHASE的微型逆变器具有丰富的产品线，不仅具有并网发电的IQ7系列太阳能逆变器，还有用于电池储能应用的IQ8离网逆变器，逆变器通过电力线通信进行配置，进行输出电压等多项参数设置，其中IQ8可以在停电时进行逆变输出，满足储能供电需求。

充电头网通过拆解了解到，ENPHASE这款微型逆变器为模块化设计，采用厚实的塑料外壳，内部灌胶密封，具有优秀的耐候性。内部PCB对应功率管的位置使用导热凝胶和散热片加强散热。逆变器内部采用定制主控芯片，升压采用MPS驱动器搭配AOS开关管，调制采用德州仪器隔离驱动器和英飞凌开关管，用料均为一线品牌，配合灌封工艺，增强散热能力，满足严苛的使用环境。返回搜狐，查看更多
